اسیلوسکوپ دستی دیجیتال owon مدل HDS25S

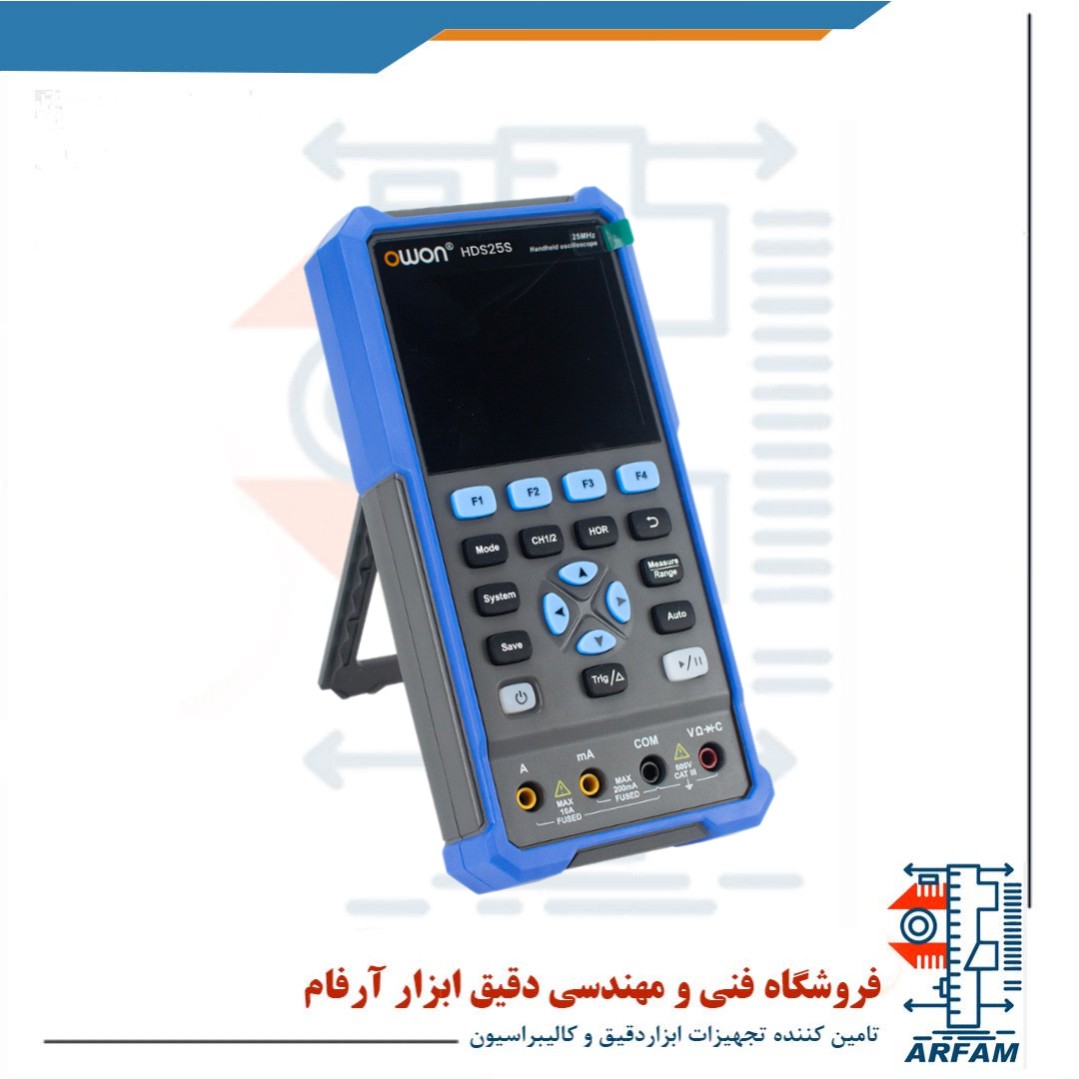

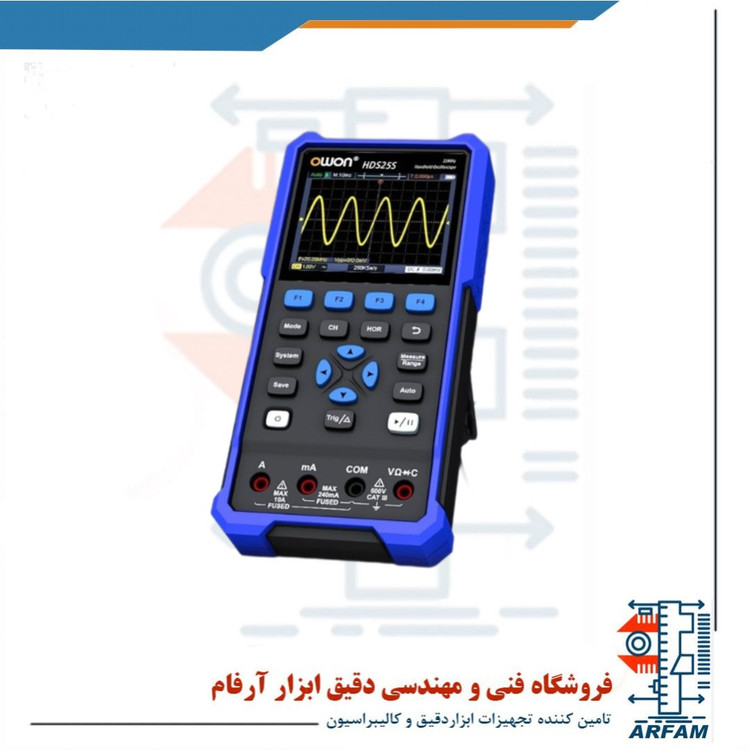

🔍 معرفی اسیلوسکوپ دستی دیجیتال OWON مدل HDS25S



OWON HDS25S یکی از محصولات حرفه‌ای و چندکاره برند معتبر OWON است که در قالب یک دستگاه قابل حمل، سه ابزار قدرتمند را در خود جای داده است:

🔹 اسیلوسکوپ دو کاناله

🔹 مولتی‌متر دیجیتال True RMS

🔹 ژنراتور سیگنال Arbitrary (فانکشن ژنراتور)



این دستگاه با طراحی جمع‌وجور و قابلیت شارژ مجدد، گزینه‌ای ایده‌آل برای مهندسان الکترونیک، تکنسین‌های تعمیرات، مراکز خدمات فنی، دانشگاه‌ها، و همچنین افراد علاقه‌مند به الکترونیک می‌باشد.





---



🌐 ویژگی‌های کلیدی



✅ ۳ ابزار در یک دستگاه: اسیلوسکوپ + مولتی‌متر + فانکشن ژنراتور



✅ صفحه‌نمایش رنگی ۳.۵ اینچ با رابط کاربری ساده و سریع



✅ اتصال به کامپیوتر از طریق USB-C و قابلیت کنترل نرم‌افزاری از طریق پروتکل SCPI



✅ قابلیت شارژ با پاوربانک – استفاده بی‌وقفه حتی در فضای بیرون



✅ باتری لیتیومی قابل تعویض (مدل 18650) – شارژدهی بالا تا ۶ ساعت



✅ حافظه داخلی برای ذخیره موج و تنظیمات



✅ ساختار مقاوم و سبک وزن برای استفاده در میدان



✅ پشتیبانی از زبان فارسی در نرم‌افزار (در نسخه جدید)







---



⚙️ مشخصات فنی کامل



📊 بخش اسیلوسکوپ

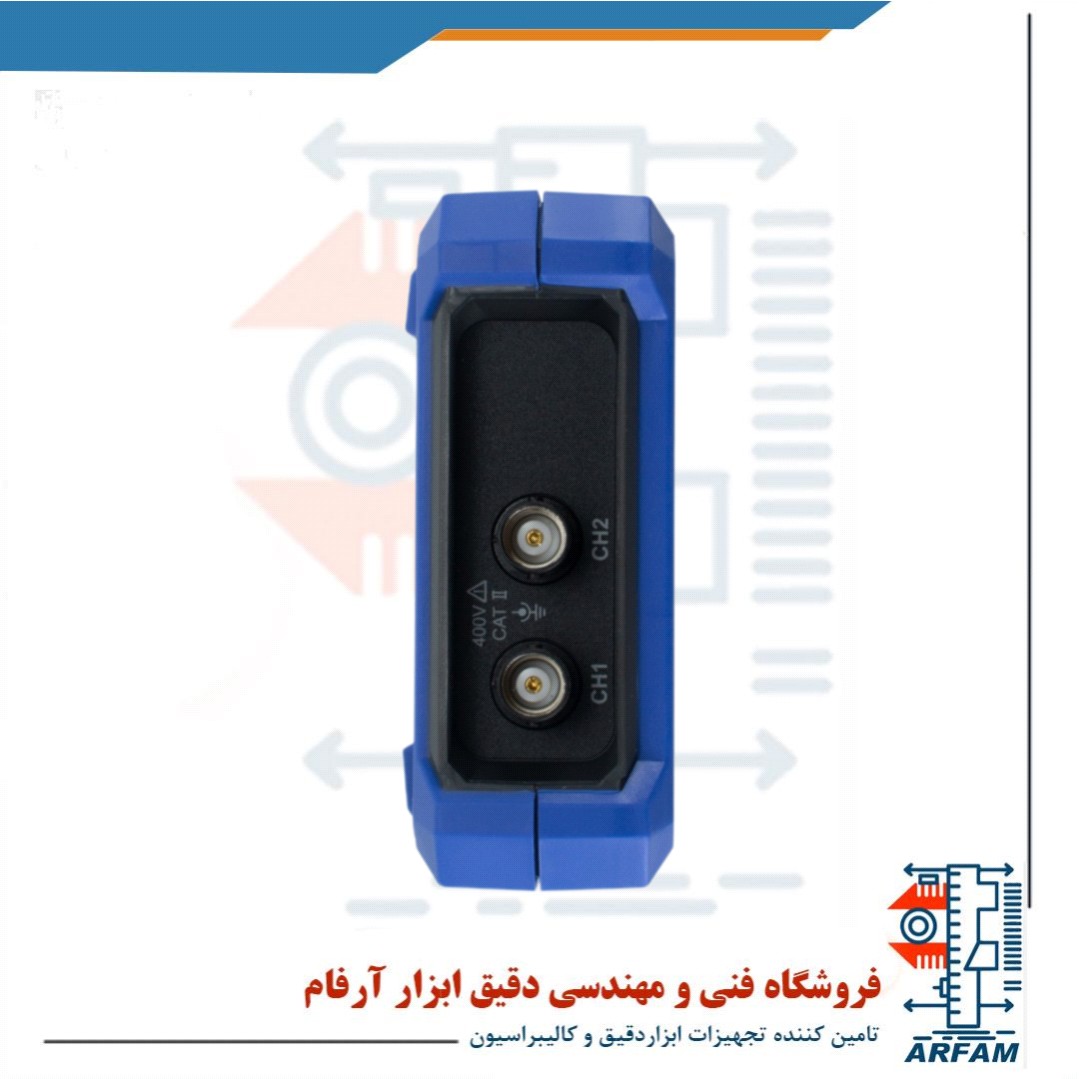

کانال: ۲ کانال



پهنای باند: ۲۵ مگاهرتز



نرخ نمونه‌برداری: ۲۵۰MSa/s در حالت تک‌کاناله، ۱۲۵MSa/s در حالت دوکاناله



عمق حافظه: ۸ کیلوپوینت (8Kpts)



نرخ به‌روزرسانی سیگنال: تا ۱۰,۰۰۰ موج بر ثانیه



حساسیت ولتاژ: از ۱۰mV/div تا ۱۰V/div



محدوده زمانی (Time Base): از ۵ns/div تا ۱۰۰۰s/div



امپدانس ورودی: ۱ مگااهم || ۱۶ پیکوفاراد



حداکثر ولتاژ ورودی: ۴۰۰Vpp (با پروب ۱۰:۱)



امکانات پیشرفته: Trigger خودکار، عادی، تک‌پالس، تنظیم ولتاژ و زمان افقی/عمودی



خروجی تصویر و داده: ذخیره روی رایانه با فرمت CSV یا عکس







---



🔌 بخش مولتی‌متر دیجیتال True-RMS



شمارش نمایشگر: ۲۰,۰۰۰ Count



اندازه‌گیری ولتاژ AC/DC تا ۱۰۰۰ ولت



اندازه‌گیری جریان AC/DC تا ۱۰ آمپر



اندازه‌گیری مقاومت، ظرفیت خازنی، دیود و تست پیوستگی



دقت بالا برای کارهای حرفه‌ای



دارای محافظت در برابر ولتاژ اضافی (Overload Protection)



سرعت نمونه‌گیری: بالا و واکنش سریع به تغییرات سیگنال







---



📡 فانکشن ژنراتور (Arbitrary Waveform Generator)



خروجی شکل موج: سینوسی، مربعی، مثلثی، پالس، دندانه‌اره‌ای، و فرم دلخواه (AWG)



فرکانس خروجی:

• سینوسی: تا ۱۰MHz

• مربعی: تا ۲MHz

• سایر شکل‌ها: تا ۵MHz



وضوح موج: ۱۴ بیت



نرخ نمونه‌برداری: ۱۲۵MSa/s



عمق حافظه فرم موج: ۸ کیلوپوینت (قابل برنامه‌ریزی)







---



📦 اقلام همراه



دستگاه OWON HDS25S



پروب‌های اسیلوسکوپ x2



پراب مولتی‌متر x2



کابل USB-C



شارژر



دفترچه راهنما



کیف حمل مقاوم و ضدضربه







---



🎯 کاربردها



تعمیرات بردهای الکترونیکی در محل



عیب‌یابی سیستم‌های صنعتی و خودرویی



استفاده آموزشی در دانشگاه‌ها و کارگاه‌های الکترونیک



تست و بررسی سیگنال‌ها در پروژه‌های DIY یا مهندسی



جایگزینی به‌صرفه و سبک‌تر به‌جای تجهیزات رومیزی







---



✅ نتیجه‌گیری



OWON HDS25S یک اسیلوسکوپ دستی پیشرفته است که با وزن سبک، طراحی کاربردی و امکانات گسترده، تمامی ابزارهای مورد نیاز یک مهندس یا تکنسین حرفه‌ای را در یک دستگاه فشرده و قدرتمند گردآوری کرده است. چه در آزمایشگاه باشید، چه در کارگاه صنعتی یا محیط‌های تعمیراتی، این مدل یک انتخاب قابل اعتماد و اقتصادی است.
