اسیلوسکوپ دستی دیجیتال owon مدل HDS242S

اسیلوسکوپ دستی دیجیتال OWON مدل HDS242S

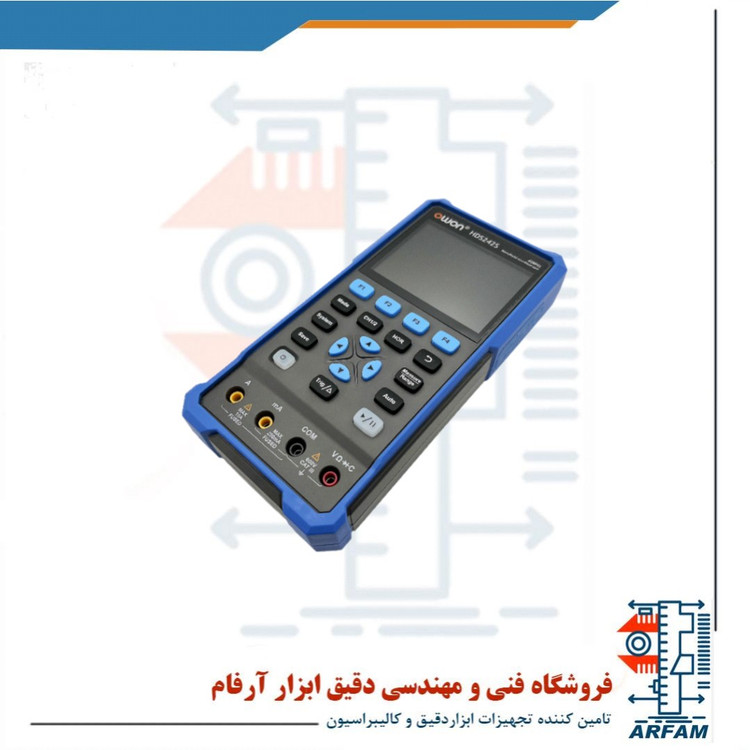

اسیلوسکوپ OWON مدل HDS242S یک ابزار چندکاره و پرتابل است که عملکرد سه دستگاه را در قالب یک ابزار جمع‌وجور ترکیب کرده: اسیلوسکوپ دیجیتال دو کاناله، مولتی‌متر دیجیتال حرفه‌ای (True RMS) و ژنراتور تابعی (Waveform Generator). این دستگاه با طراحی مهندسی دقیق و قابلیت‌های فنی قدرتمند، انتخابی ایده‌آل برای تکنسین‌ها، مهندسین الکترونیک، تعمیرکاران و حتی دانشجویان رشته برق است.





---



✅ مشخصات کلی دستگاه



نوع دستگاه: اسیلوسکوپ دیجیتال پرتابل چندکاره

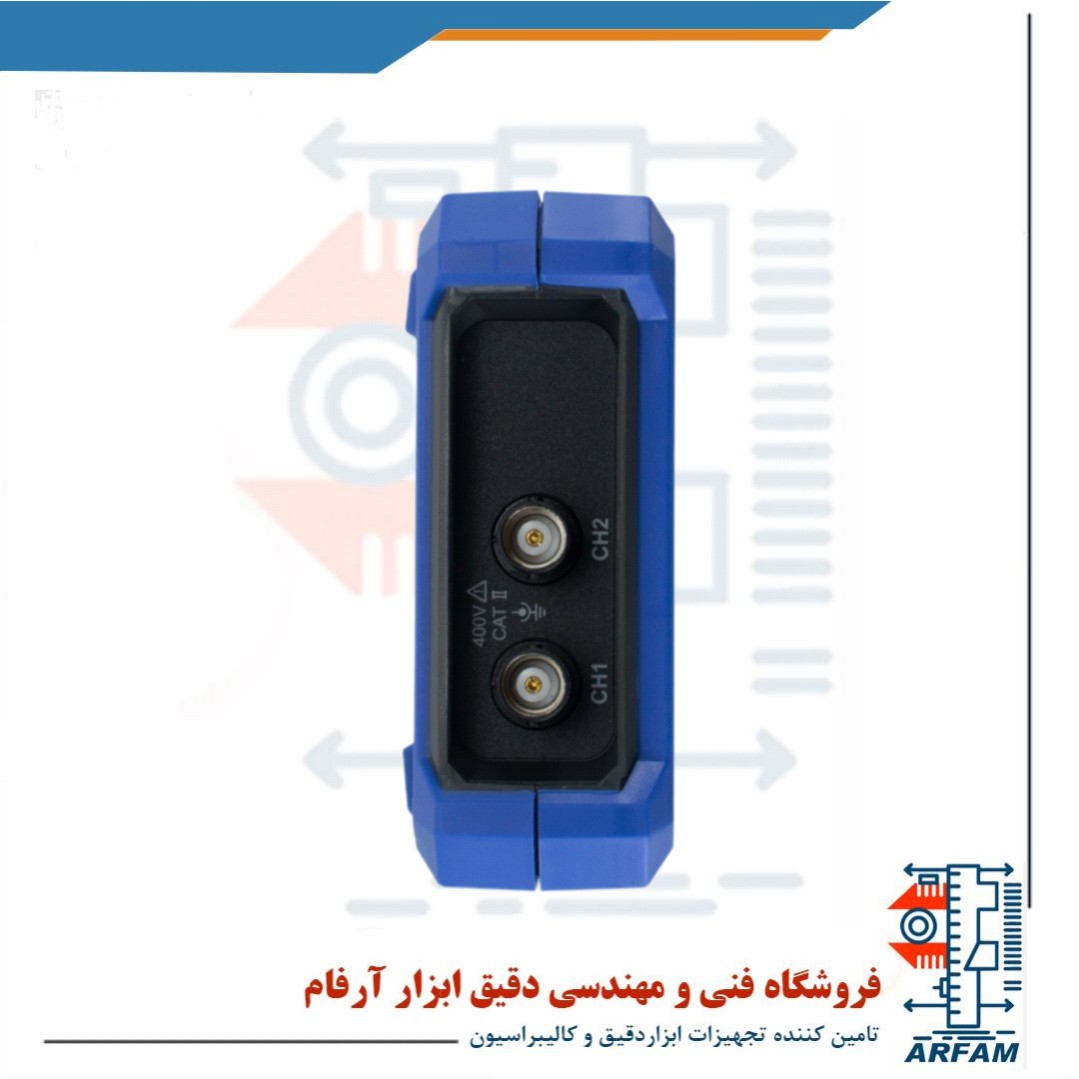

تعداد کانال اسیلوسکوپ: ۲ کانال



پهنای باند: ۴۰ MHz



نرخ نمونه‌برداری: ۲۵۰ مگا نمونه در ثانیه (250MSa/s)



حافظه رکوردینگ: 8K memory depth



رزولوشن صفحه‌نمایش: LCD رنگی ۳.۵ اینچ با وضوح بالا



اندازه‌گیری True RMS: تا ۲۰۰۰۰ شمارنده برای دقت بالاتر



باتری داخلی قابل شارژ: با قابلیت شارژ از طریق USB-C



وزن خالص: تنها ۶۰۰ گرم — بسیار سبک و قابل‌حمل







---



🔧 امکانات و ویژگی‌های تخصصی



🎛 بخش اسیلوسکوپ:



اندازه‌گیری دقیق سیگنال‌های AC و DC



پشتیبانی از مدهای مختلف Trigger: Auto، Normal، Single



نمایش فرم‌موج با قابلیت زوم، توقف، و ذخیره سیگنال



امکان اندازه‌گیری اتوماتیک پارامترهایی مثل فرکانس، دوره تناوب، ولتاژ پیک به پیک و غیره

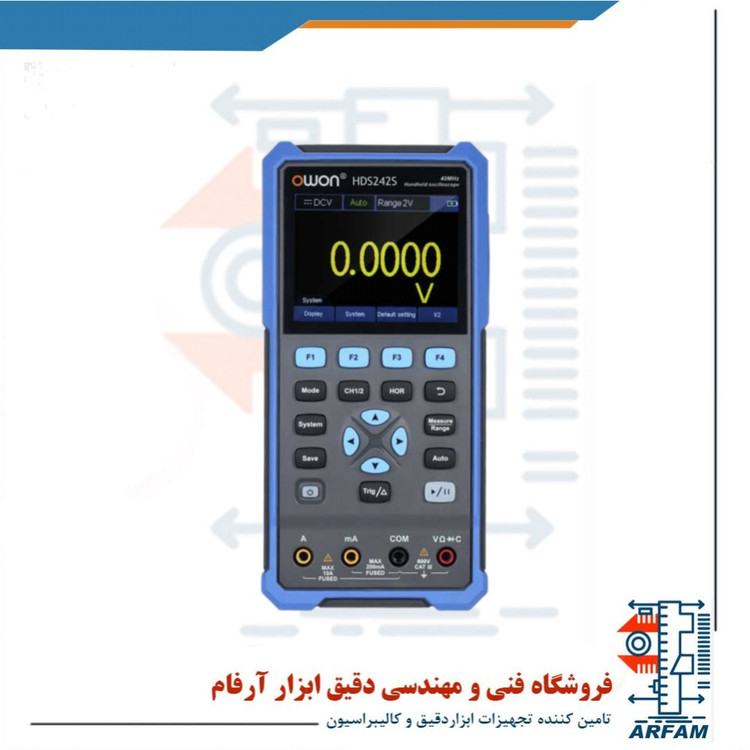

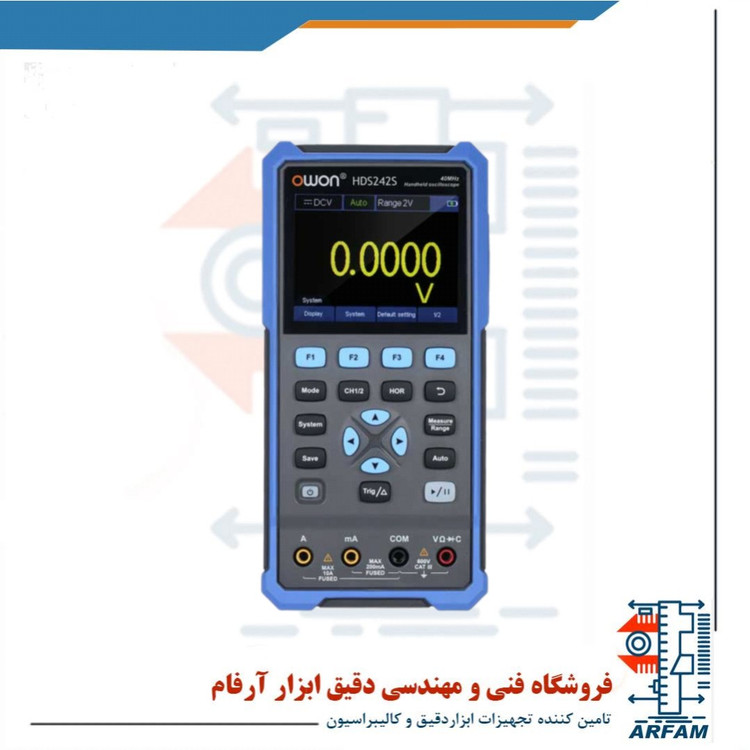

📟 مولتی‌متر دیجیتال:



پشتیبانی از اندازه‌گیری ولتاژ AC/DC تا ۱۰۰۰ ولت



اندازه‌گیری جریان AC/DC تا ۱۰ آمپر



اندازه‌گیری مقاومت، خازن، دیود، تست اتصال کوتاه و تست ترانزیستور



دقت بالا با ۲۰۰۰۰ شمارنده واقعی (True RMS)





📶 ژنراتور تابعی (Waveform Generator):



فرکانس خروجی تا ۲۵ مگاهرتز



پشتیبانی از شکل موج سینوسی، مربعی، مثلثی و سفارشی (Arbitrary)



دامنه قابل تنظیم از ۰.۰۱ تا ۲.۵ ولت پیک‌به‌پیک



نرخ نمونه‌برداری: ۱۲۵MSa/s – رزولوشن بالا برای تست دقیق مدارها







---



📦 محتویات بسته‌بندی



دستگاه OWON HDS242S



۲ عدد پروب اسیلوسکوپ (x1/x10)

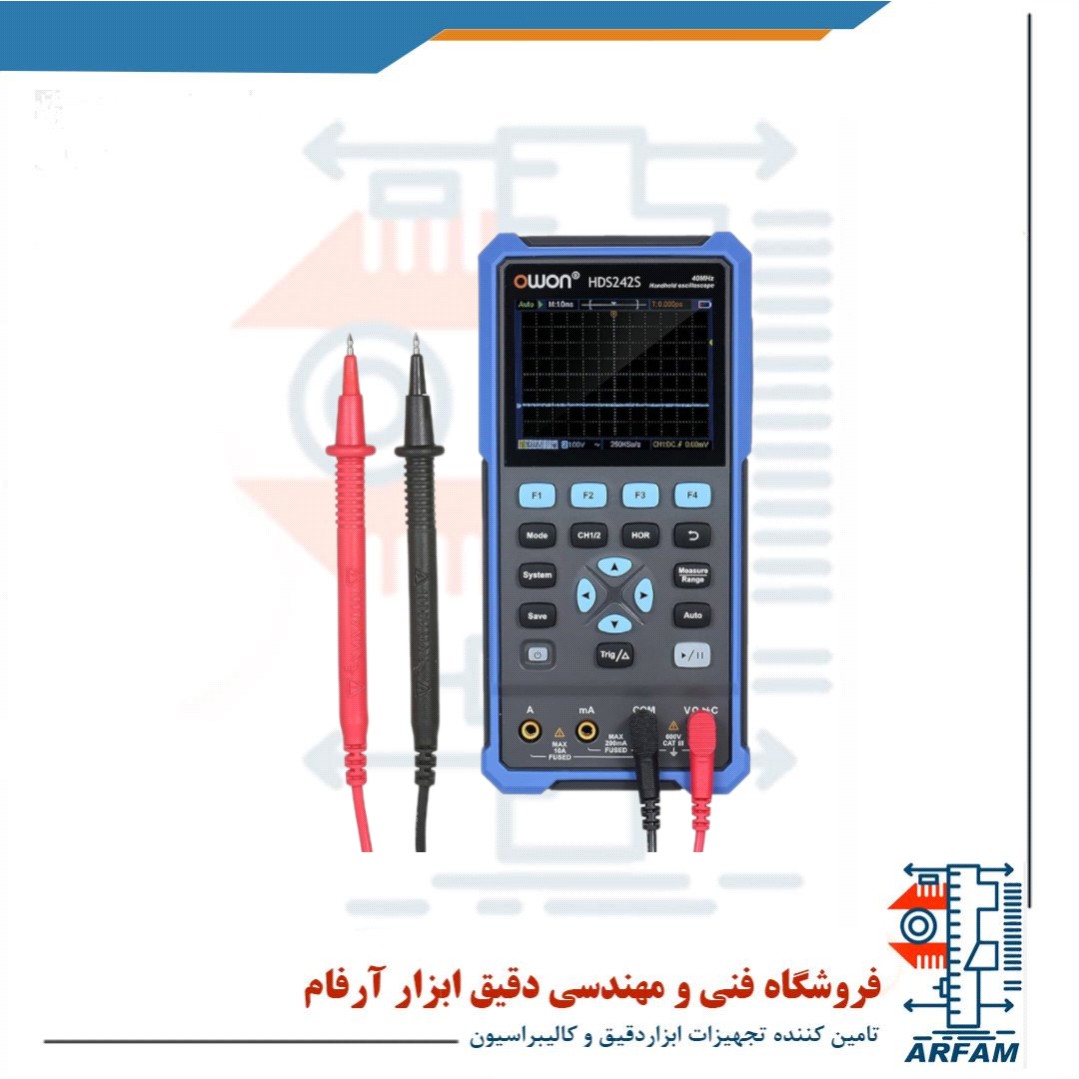

پروب مولتی‌متر (رنگ قرمز و مشکی)



کابل USB Type‑C



آداپتور برق



دفترچه راهنما و کارت گارانتی



کیف حمل (در برخی مدل‌ها)







---



⚡ کاربردها



بررسی و عیب‌یابی مدارهای الکترونیکی



تست بردهای الکترونیکی در محل نصب



استفاده در آزمایشگاه‌های برق و الکترونیک



مناسب برای پروژه‌های رباتیک، اینترنت اشیا و مهندسی کنترل



تعمیرات دستگاه‌های صنعتی، بردهای مخابراتی، و مدارات تغذیه







---



🌟 مزایای برجسته



مزیت توضیح



قابلیت حمل بالا طراحی کامپکت و وزن سبک، مناسب برای استفاده میدانی و سیار

سه ابزار در یک دستگاه صرفه‌جویی در فضا و هزینه با تلفیق اسیلوسکوپ، مولتی‌متر و ژنراتور

رابط کاربری ساده و سریع منوی گرافیکی روان و دکمه‌های کنترلی کاربردی

شارژ آسان و سریع از طریق درگاه USB-C با پاوربانک یا آداپتور معمولی

قابلیت ذخیره و انتقال داده پشتیبانی از اتصال به کامپیوتر و ذخیره فرم‌موج‌ها







---



ℹ️ نکات مهم قبل از خرید



باتری قابل شارژ (معمولاً مدل 18650) ممکن است همراه دستگاه نباشد و باید جداگانه تهیه شود.



برای کاربران حرفه‌ای که نیاز به اسیلوسکوپ‌هایی با پهنای باند بالاتر دارند، مدل‌های سری XDS یا MSO پیشنهاد می‌شود.



ژنراتور تابعی در این مدل تک‌کاناله است؛ اگر نیاز به خروجی دو کاناله دارید، مدل‌های بالاتر بررسی شوند.







---



📌 جمع‌بندی



اگر به‌دنبال یک ابزار دقیق، چندمنظوره و قابل‌حمل برای تست و تحلیل سیگنال‌های الکترونیکی هستید، OWON HDS242S یکی از بهترین انتخاب‌ها در رده قیمتی خود است. این دستگاه با ترکیب عملکرد سه ابزار ضروری، در کنار کیفیت ساخت خوب و شارژ آسان، گزینه‌ای کارآمد برای همه سطوح تخصصی از دانشجویان تا مهندسین حرفه‌ای محسوب می‌شود.
