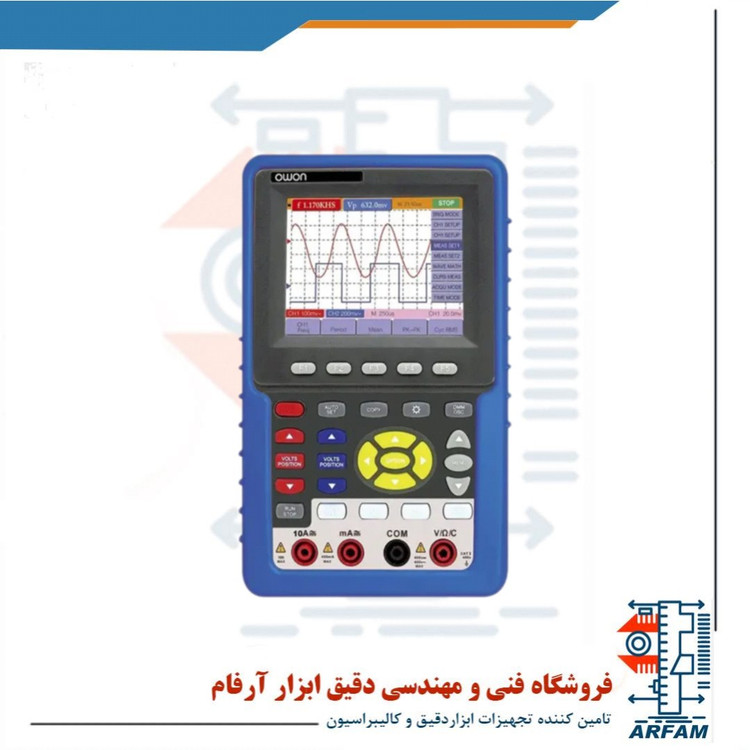

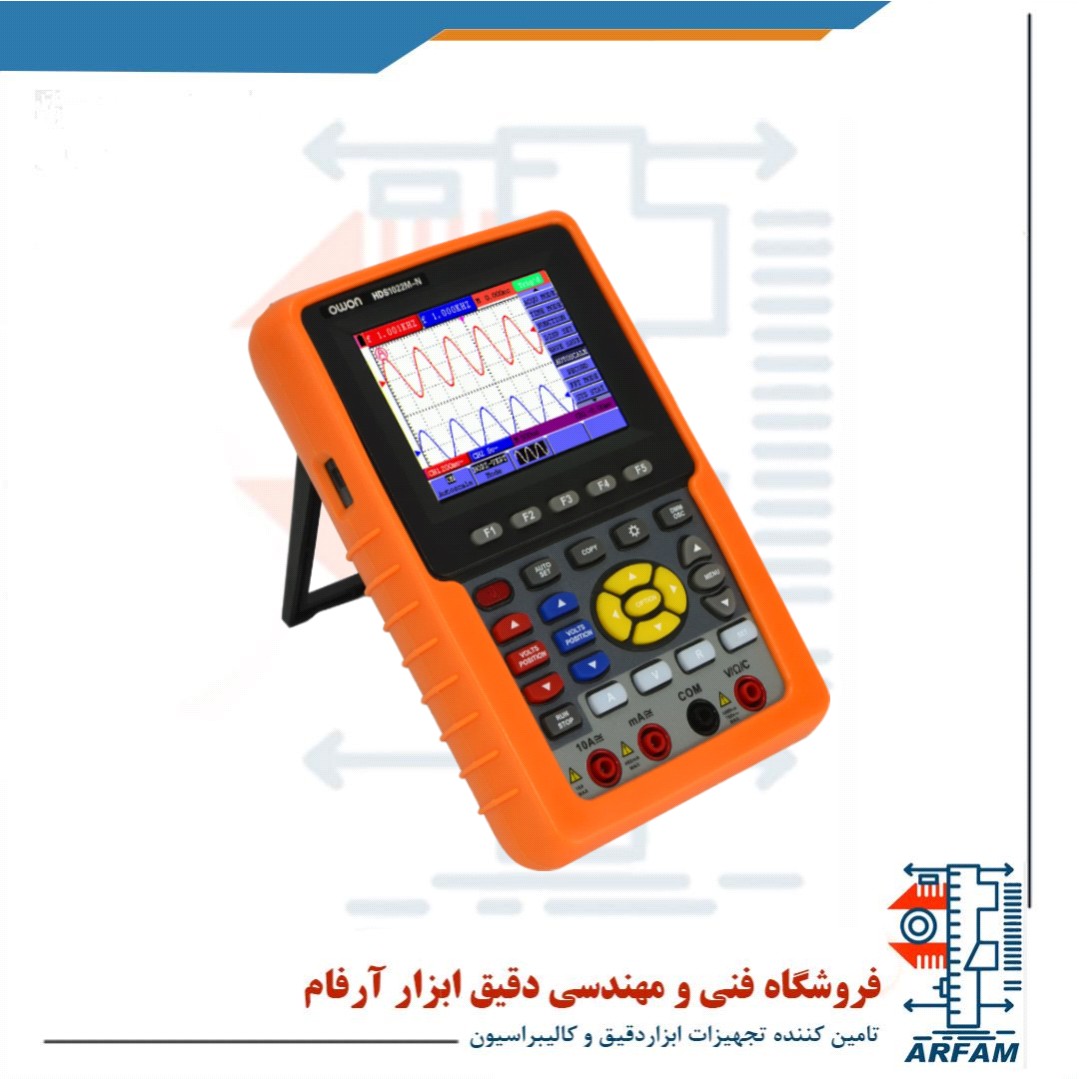

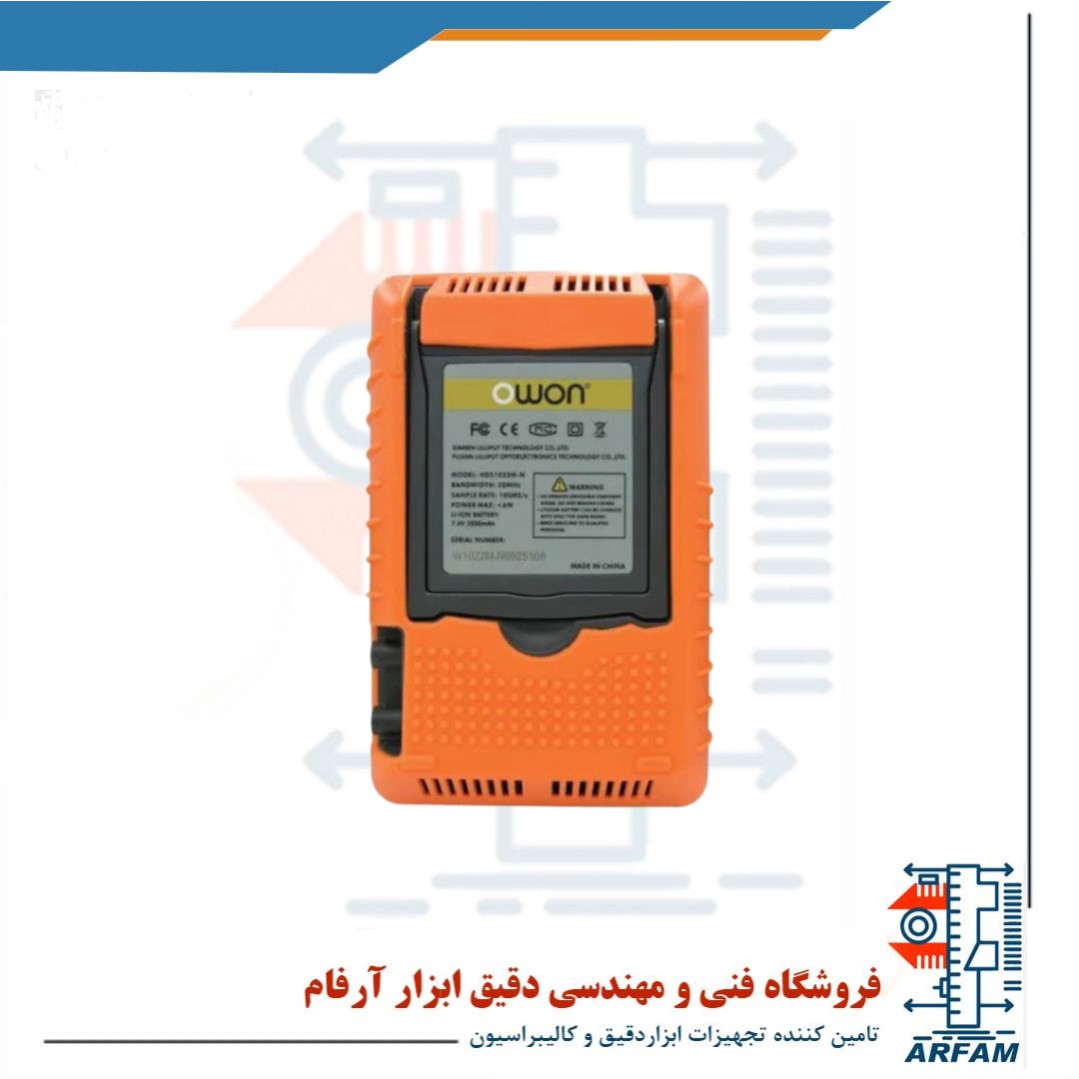

اسیلوسکوپ دستی دیجیتال owon مدل HDS-1022M-l

🧰 معرفی محصول:



اسیلوسکوپ دستی دیجیتال OWON مدل HDS-1022M-L یک ابزار ترکیبی و قدرتمند است که دو قابلیت حیاتی را در قالب یک دستگاه پرتابل به کاربران ارائه می‌دهد:



1. اسیلوسکوپ دو کاناله دیجیتال (20MHz / 100MSa/s)





2. مولتی‌متر دیجیتال دقیق و ایزوله







این مدل برای مهندسان، تکنسین‌ها، دانشجویان و علاقه‌مندان به الکترونیک طراحی شده که به دنبال یک ابزار جمع‌وجور، همه‌کاره و قابل حمل هستند. ترکیب اندازه‌گیری دقیق سیگنال‌ها، تحلیل فرکانس، تست اجزای الکترونیکی و قابلیت ثبت و ذخیره‌سازی، این دستگاه را به یکی از پرفروش‌ترین گزینه‌های بازار تبدیل کرده است.





---



🎯 ویژگی‌های برجسته:



🔹 پهنای باند: ۲۰ مگاهرتز

مناسب برای بررسی اکثر سیگنال‌های رایج آنالوگ و دیجیتال.



🔹 نرخ نمونه‌برداری: 100MS/s

برای نمایش دقیق جزئیات سیگنال با حداقل اعوجاج.



🔹 نمایشگر ۳.۷ اینچ رنگی با رزولوشن بالا (640×480 پیکسل)

با نور پس‌زمینه و کنتراست بالا برای استفاده در محیط‌های روشن یا تاریک.



🔹 ذخیره‌سازی 6000 نقطه‌ای در هر کانال

برای ثبت دقیق شکل موج‌های پیچیده و تحلیل بهتر.



🔹 مولتی‌متر داخلی با قابلیت‌های کامل

اندازه‌گیری ولتاژ AC/DC، جریان، مقاومت، تست دیود، ظرفیت خازن، تداوم (بیزر)، و غیره.



🔹 قابلیت تبدیل فوریه (FFT) و تحلیل فرکانسی

برای مشاهده طیف سیگنال‌ها و بررسی نویز یا هارمونیک‌ها.



🔹 باتری لیتیومی قابل شارژ با عمر بالا (حدود ۶ ساعت)

کاملاً مناسب برای کارهای میدانی و بدون نیاز به برق مستقیم.



🔹 قابلیت اتصال به کامپیوتر از طریق USB

جهت ذخیره‌سازی داده‌ها، ثبت نتایج، به‌روزرسانی نرم‌افزار یا استفاده از نرم‌افزار تحت ویندوز.



🔹 حالت‌های متنوع ثبت داده

Single, Auto, Normal, Roll و Trigger edge برای تحلیل‌های خاص.



🔹 طراحی ارگونومیک و مقاوم

وزن سبک، دسته ضد لغزش، بدنه مقاوم در برابر ضربه و گرد و غبار.





---

📊 مشخصات فنی OWON HDS-1022M-L:



🔹 مشخصات اسیلوسکوپ:



تعداد کانال‌ها: ۲ کاناله



پهنای باند: ۲۰ مگاهرتز



نرخ نمونه‌برداری: ۱۰۰MS/s (میلیون نمونه در ثانیه)



طول حافظه ذخیره‌سازی: ۶۰۰۰ نقطه برای هر کانال



نرخ به‌روزرسانی فرم‌ویو: ۲۵ بار در ثانیه



زمان بالا رفتن (rise time): ≤ 17.5ns



حالت‌های تریگر: Auto / Normal / Single



انواع تریگر: Edge (لبه)، Video، Pulse width



ولتاژ ورودی ماکزیمم: ±400V (DC + AC peak)



ورودی پروب: BNC استاندارد، امپدانس 1MΩ // 20pF



پروب پیشنهادی: 1x/10x قابل تنظیم



توابع ریاضی: جمع، تفریق، ضرب، تقسیم، FFT



نمایشگر: ۳.۷ اینچ TFT LCD با رزولوشن 640x480



قابلیت‌های آنالیز: اندازه‌گیری ۲۰ پارامتر خودکار + حالت XY و حالت Roll





🔹 مشخصات مولتی‌متر داخلی:



اندازه‌گیری ولتاژ DC: 400mV تا 400V



اندازه‌گیری ولتاژ AC: 4V تا 400V



جریان DC: تا 10A



مقاومت: تا 40MΩ



ظرفیت خازن: تا 100μF



تست دیود و پیوستگی (بیزر): دارد



دقت اندازه‌گیری: بستگی به نوع پارامتر؛ ولتاژ DC تا ±(0.5%+2)





🔹 سایر ویژگی‌ها:



باتری: لیتیوم-یونی داخلی 7.4V، قابل شارژ



عمر باتری: حدود ۶ ساعت کار مداوم



رابط‌ها: USB برای اتصال به کامپیوتر و انتقال داده



نرم‌افزار کامپیوتری: پشتیبانی از Windows برای ثبت و ذخیره‌سازی



ابعاد: حدود ۲۰۰×۱۱۰×۴۰ میلی‌متر



وزن: حدود ۵۰۰ گرم



دمای کاری: ۰ تا ۴۰ درجه سانتی‌گراد



کیف حمل: دارد – برای محافظت و جابه‌جایی آسان



زبان منو: انگلیسی (و برخی زبان‌های دیگر)

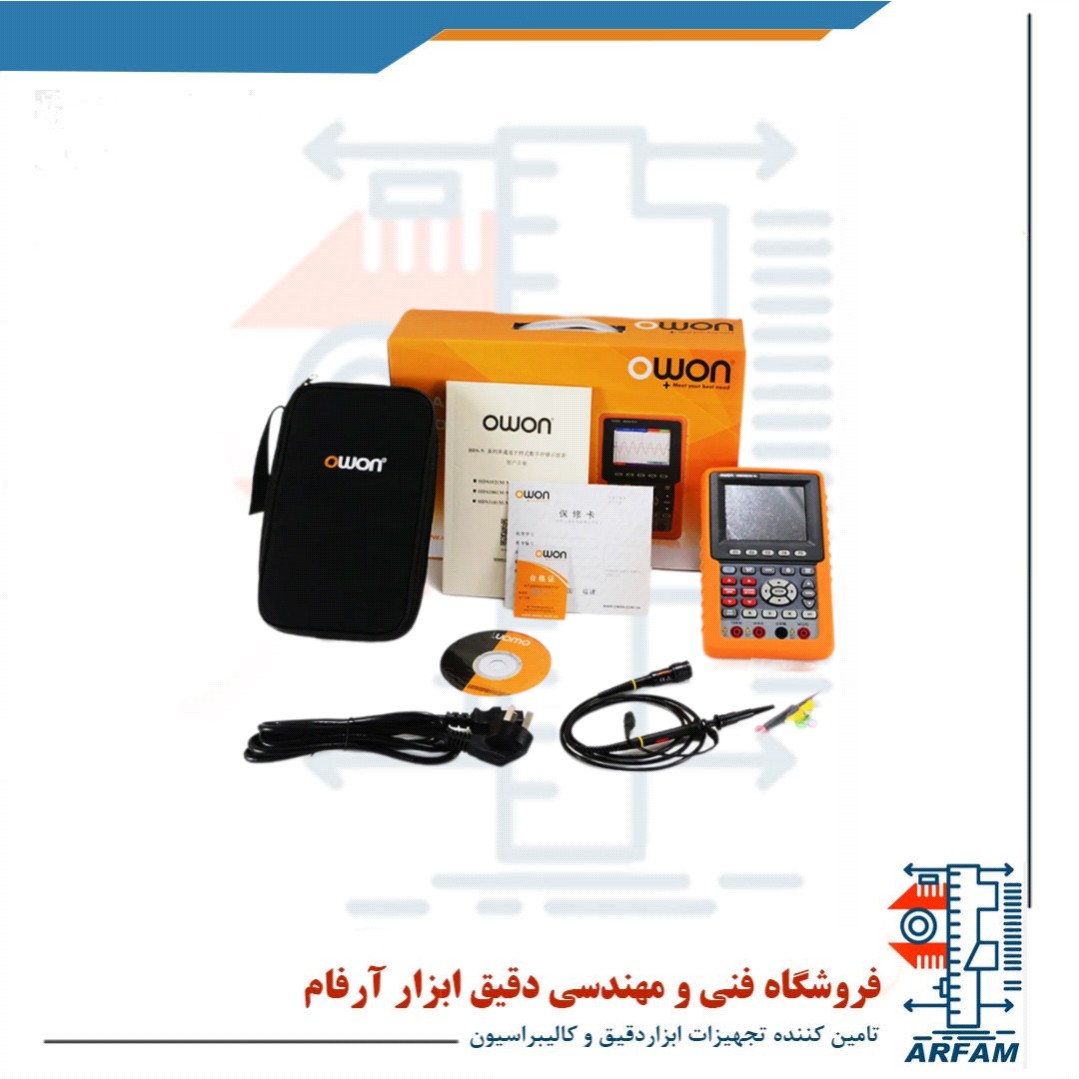

📦 محتویات جعبه:



دستگاه HDS-1022M-L



دو عدد پروب اسیلوسکوپ



کابل‌های مولتی‌متر



کابل USB



آداپتور شارژ



CD نرم‌افزار



دفترچه راهنما



کیف حمل حرفه‌ای







---



🧪 کاربردها:



تعمیرات و تست تجهیزات الکترونیکی



آموزش عملی الکترونیک در دانشگاه‌ها و آموزشگاه‌ها



اندازه‌گیری سیگنال‌ها در محیط‌های صنعتی یا خارج از آزمایشگاه



بررسی منابع تغذیه، میکروکنترلرها، سیگنال‌های PWM، مدارات آنالوگ و دیجیتال







---



📌 جمع‌بندی:



> اگر به دنبال یک اسیلوسکوپ قابل حمل، دقیق، با امکانات پیشرفته و همزمان مجهز به مولتی‌متر داخلی هستید، OWON HDS-1022M-L گزینه‌ای مطمئن و اقتصادی محسوب می‌شود. طراحی حرفه‌ای، عمر باتری مناسب و دقت بالا این مدل را به انتخابی محبوب در میان مهندسان و تکنسین‌های حرفه‌ای تبدیل کرده است.
