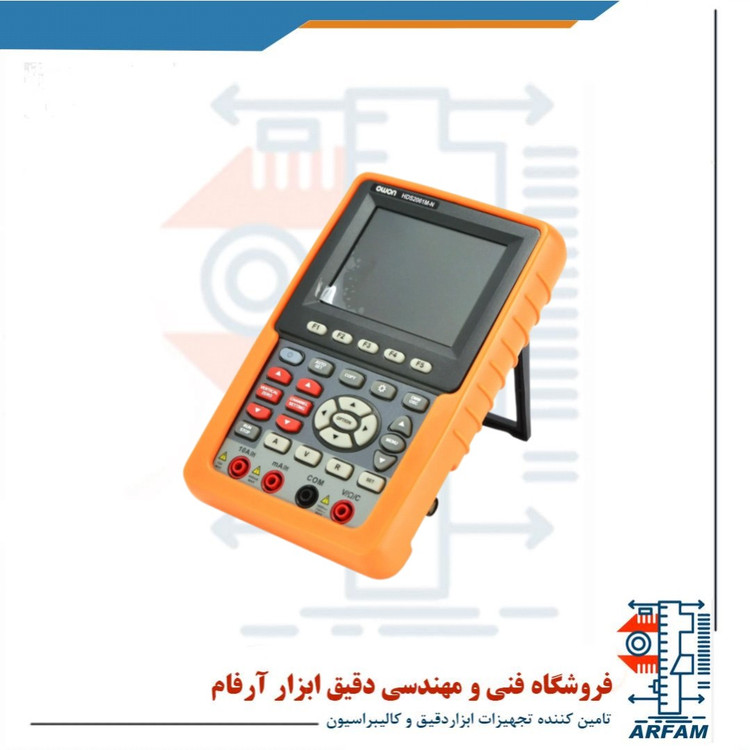

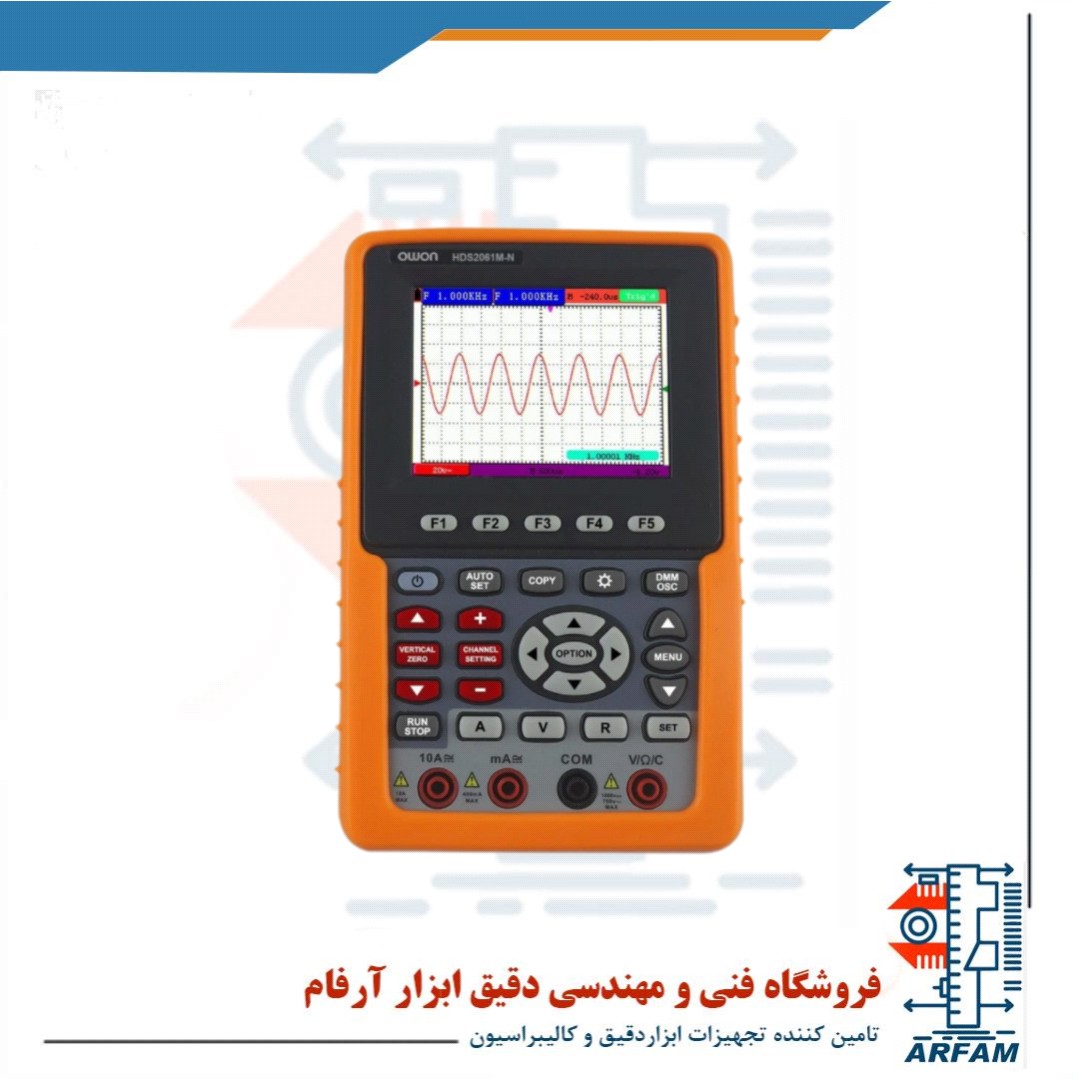

اسیلوسکوپ دستی دیجیتال owon مدل HDS-2061MN

💼 معرفی محصول:



اسیلوسکوپ دیجیتال دستی مدل OWON HDS‑2061MN یکی از کاربردی‌ترین ابزارهای تست و اندازه‌گیری در حوزه الکترونیک، برق و تعمیرات محسوب می‌شود. این دستگاه با ترکیب دو قابلیت مهم در یک بدنه سبک و مقاوم—یعنی اسیلوسکوپ تک‌کاناله با سرعت نمونه‌برداری بالا و مولتی‌متر دیجیتال حرفه‌ای—پاسخ‌گوی نیاز کاربران حرفه‌ای و نیمه‌حرفه‌ای در موقعیت‌های متنوع است.



با وجود طراحی جمع‌وجور و پرتابل، این دستگاه امکانات پیشرفته‌ای مانند تحلیل فوریه (FFT)، ۲۰ نوع اندازه‌گیری اتوماتیک، قابلیت ذخیره و پخش سیگنال و اتصال مستقیم به کامپیوتر را ارائه می‌دهد. همچنین باتری لیتیوم یونی قابل‌شارژ، استفاده مداوم تا ۶ ساعت را ممکن می‌سازد.





---



🌟 ویژگی‌های کلیدی دستگاه:



🔹 پهنای باند ۶۰ MHz – برای تحلیل سیگنال‌های الکترونیکی در بسیاری از کاربردهای آموزشی، صنعتی، تعمیراتی و خودرویی.

🔹 سرعت نمونه‌برداری ۵۰۰ MS/s – ثبت دقیق شکل موج و تغییرات سریع سیگنال.

🔹 حافظه ذخیره‌سازی ۶Kpts – امکان ثبت جزئیات دقیق شکل موج.

🔹 اسیلوسکوپ + مولتی‌متر دیجیتال – اندازه‌گیری ولتاژ، جریان، مقاومت، خازن، تست دیود، اتصال کوتاه و ...

🔹 نمایشگر رنگی TFT – با وضوح بالا برای نمایش شکل‌موج‌ها و پارامترها به‌صورت واضح حتی در محیط‌های پرنور.

🔹 پشتیبانی از تحلیل فوریه (FFT) – نمایش طیف فرکانسی سیگنال برای بررسی نویز، تداخل و سایر عوامل مخرب.

🔹 ذخیره و بازپخش سیگنال‌ها – قابلیت RECORD/PLAYBACK برای بررسی دقیق وقایع سیگنال.

🔹 قابلیت Auto Measurement – اندازه‌گیری خودکار بیش از ۲۰ پارامتر سیگنال شامل فرکانس، RMS، پیک به پیک، میانگین و ...

🔹 اتصال USB به کامپیوتر – امکان انتقال شکل‌موج‌ها و داده‌ها به نرم‌افزار برای تحلیل و آرشیو.

🔹 باتری داخلی لیتیومی ۷.۴ ولت / ۴۰۰۰ میلی‌آمپر ساعت – استفاده مداوم تا ۶ ساعت بدون نیاز به برق شهری.





---



🎒 طراحی و امکانات ظاهری:



وزن سبک (~۶۴۵ گرم) و طراحی ارگونومیک برای حمل آسان

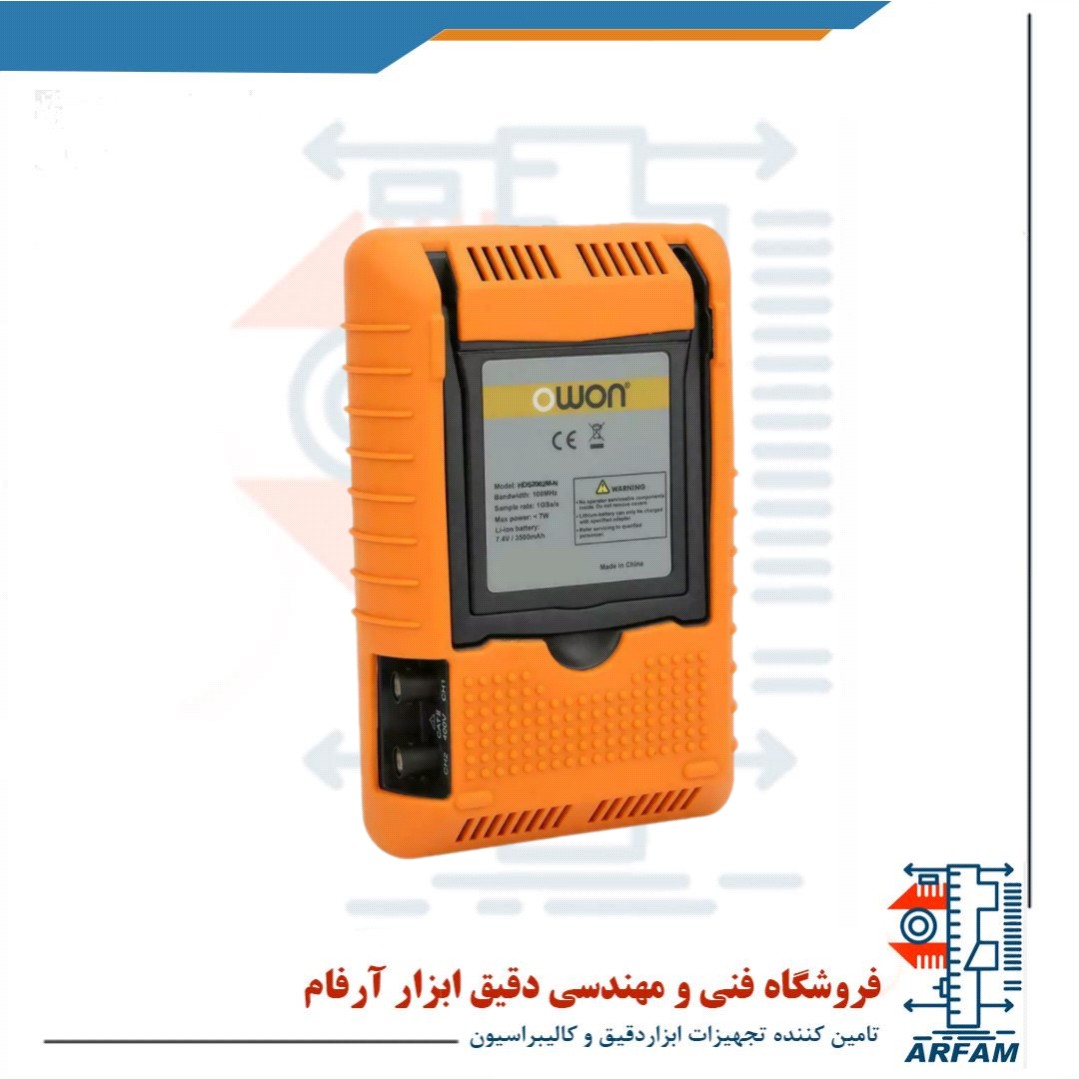

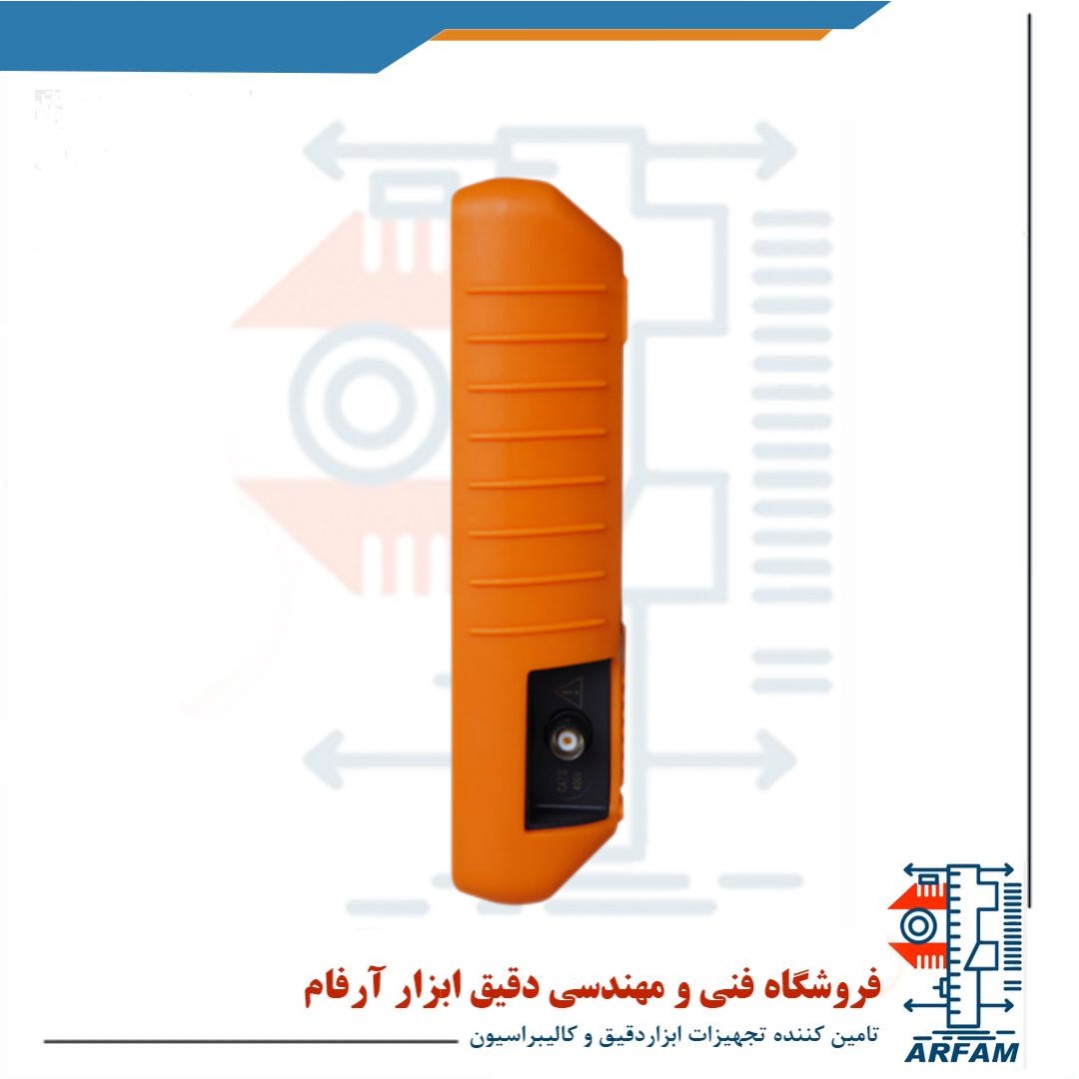

بدنه مقاوم و ضدضربه با روکش لاستیکی نرم برای محیط‌های صنعتی



دکمه‌های کنترلی خوش‌دست و منوی ساده برای کاربری سریع



ابعاد جمع‌وجور (حدود ۱۸×۱۱×۴ سانتی‌متر) مناسب استفاده دستی یا رومیزی



نمایشگر با کیفیت بالا (۳.۷ اینچ، رنگی TFT) برای مشاهده واضح نمودارها







---



📦 اقلام همراه محصول:



پروب اسیلوسکوپ



کابل USB



پراب‌های مولتی‌متر



آچار کالیبراسیون پروب



آداپتور برق



دفترچه راهنما



نرم‌افزار CD

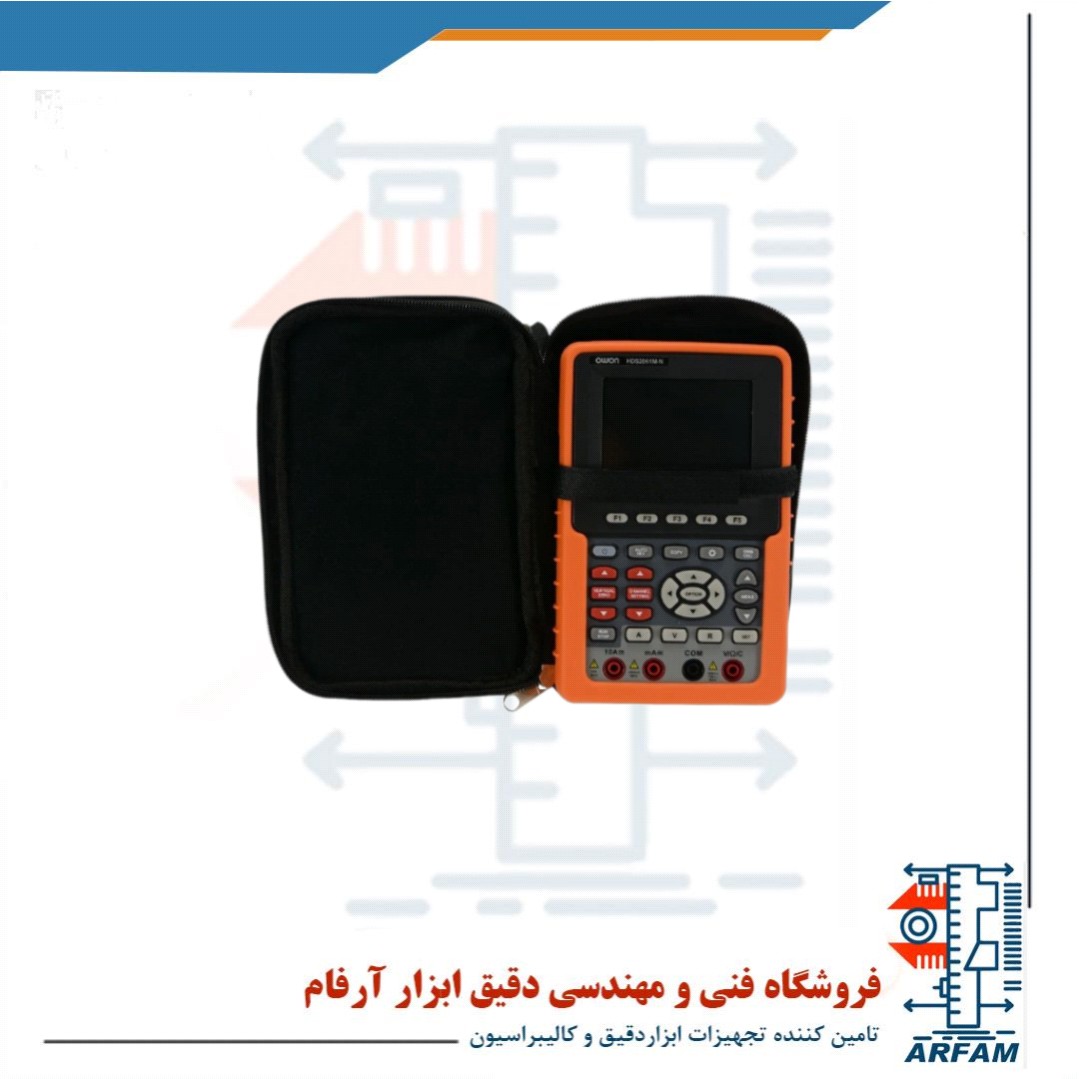

کیف مقاوم حمل و نگهداری







---



🔧 کاربردها و موارد استفاده:



تعمیرات الکترونیک و صنعتی



اندازه‌گیری سیگنال در خودرو و ECU



آزمایشگاه‌های آموزشی و دانشگاهی



نصب و راه‌اندازی سیستم‌های برق و کنترل



تست و بررسی بردهای الکترونیکی







---



✅ مزایای رقابتی OWON HDS‑2061MN:



✔️ ترکیب دو ابزار در یک دستگاه (اسیلوسکوپ + مولتی‌متر)

✔️ قدرت و دقت بالا در اندازه‌گیری سیگنال‌ها

✔️ قابلیت کار در فضای باز و بدون نیاز به برق

✔️ قیمت مناسب در برابر عملکرد و امکانات

✔️ کیفیت ساخت بالا با برند معتبر OWON

🎛️ مشخصات فنی اسیلوسکوپ



نوع دستگاه: اسیلوسکوپ دیجیتال دستی + مولتی‌متر داخلی



تعداد کانال: ۱ کانال



پهنای باند: ۶۰ مگاهرتز



سرعت نمونه‌برداری: ۵۰۰MS/s (میلیون نمونه در ثانیه)



حافظه ذخیره‌سازی: ۶K نقاط (6000 نقطه)



رزولوشن عمودی: ۸ بیت



محدوده پایه زمان (Time Base): از ۵ نانوثانیه تا ۱۰۰ ثانیه بر تقسیم



زمان Rise Time: کمتر یا مساوی ۵.۸ نانوثانیه



امپدانس ورودی: ۱ مگااهم ±۲٪ در موازی با ۱۵ پیکوفاراد ±۵pF



حداکثر ولتاژ ورودی: ۳۰۰ ولت DC یا RMS



نمایشگر: رنگی TFT با سایز ۳.۷ اینچ، رزولوشن ۶۴۰×۴۸۰ پیکسل



مولتی‌متر دیجیتال داخلی: دارد، ۳¾ رقمی، True RMS



قابلیت‌های مولتی‌متر: اندازه‌گیری ولتاژ AC/DC، جریان AC/DC، مقاومت، ظرفیت خازنی، تست دیود، تست اتصال کوتاه



تعداد پارامترهای اندازه‌گیری اتوماتیک: ۲۰ مورد (فرکانس، RMS، میانگین، پیک به پیک و...)



تحلیل فوریه (FFT): دارد



قابلیت ضبط و پخش سیگنال: دارد (Record/Playback)



پورت USB برای اتصال به کامپیوتر: دارد



منبع تغذیه: آداپتور ۹ ولت DC / ۲ آمپر



باتری داخلی: لیتیوم یونی ۷.۴ ولت / ۴۰۰۰ میلی‌آمپر



مدت زمان استفاده با باتری: حدود ۶ ساعت



ابعاد دستگاه: ۱۸۰×۱۱۵×۴۰ میلی‌متر



وزن: حدود ۶۴۵ گرم



دمای کاری: ۰ تا ۴۰ درجه سانتی‌گراد



دمای نگهداری: ۲۰- تا ۶۰+ درجه سانتی‌گراد
