اسیلوسکوپ دستی دیجیتال owon مدل HDS-3101MN

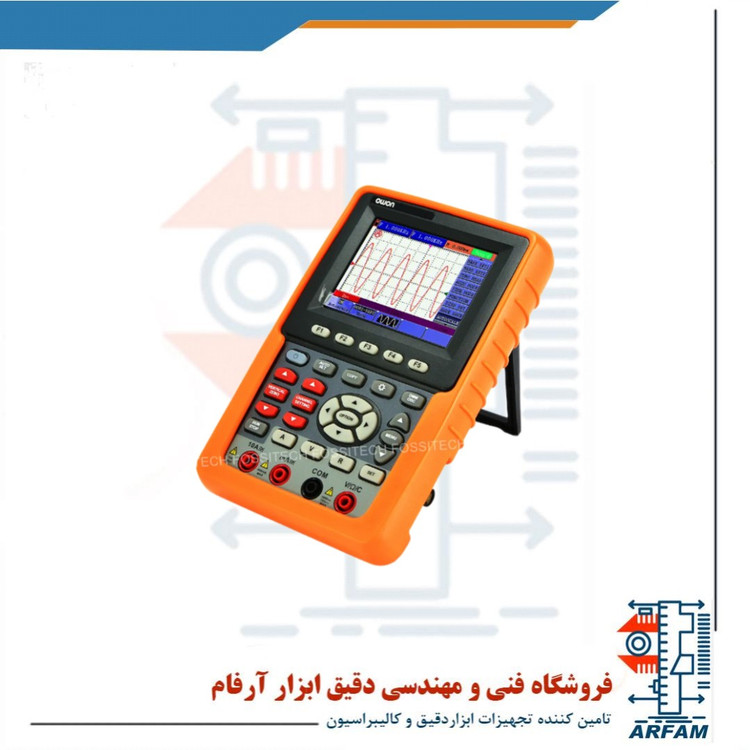

🧰 معرفی کامل اسیلوسکوپ دستی دیجیتال OWON HDS-3101MN



OWON HDS-3101MN یک اسیلوسکوپ دیجیتال دستی با طراحی جمع‌وجور و کاربری دوگانه است که برای متخصصان حوزه برق و الکترونیک طراحی شده. این دستگاه علاوه‌بر عملکرد اسیلوسکوپ، دارای مولتی‌متر دیجیتال حرفه‌ای نیز هست و با دارا بودن امکانات پیشرفته و باتری داخلی قابل شارژ، گزینه‌ای ایده‌آل برای استفاده‌های میدانی، آزمایشگاهی و آموزشی به‌شمار می‌رود.





---



🌟 ویژگی‌های برجسته محصول



✅ دو دستگاه در یک محصول: اسیلوسکوپ + مولتی‌متر دیجیتال حرفه‌ای



✅ قابل حمل و دستی: وزن سبک و طراحی ارگونومیک برای استفاده در محیط‌های صنعتی و آموزشی



✅ عملکرد باتری قدرتمند: باتری لیتیومی داخلی با ظرفیت بالا (۷.۴ ولت) که تا ۶ ساعت عملکرد مداوم را تضمین می‌کند



✅ صفحه نمایش رنگی با وضوح بالا: نمایشگر ۳.۷ اینچی با رزولوشن ۴۸۰×۶۴۰ برای مشاهده واضح سیگنال‌ها



✅ پشتیبانی از عملکردهای پیشرفته: دارای FFT، اندازه‌گیری خودکار، حالت Auto-Scale و چندین مد Trigger



✅ قابلیت ذخیره و بازخوانی سیگنال‌ها: ذخیره حداکثر ۴ موج و بازبینی آن‌ها با جزئیات



✅ رابط ارتباطی USB و RS232: برای اتصال به کامپیوتر و کنترل یا ذخیره اطلاعات



✅ پشتیبانی از SCPI: قابلیت برنامه‌نویسی و اتوماسیون در محیط‌های صنعتی و آزمایشگاهی







---



⚙️ مشخصات فنی اسیلوسکوپ



ویژگی مقدار



پهنای باند (Bandwidth) ۱۰۰ مگاهرتز

نرخ نمونه‌برداری (Sampling Rate) ۱ گیگ سمپل در ثانیه (1 GS/s)

تعداد کانال‌ها ۱ کانال

حساسیت عمودی ۵ mV/div تا ۵ V/div

زمان صعود (Rise Time) کمتر از ۳.۵ نانوثانیه

نوع Trigger Edge, Pulse, Video, Slope

تعداد موج ذخیره‌پذیر ۴ موج

ورودی USB / RS232 دارد

تکنولوژی نمایشگر TFT LCD رنگی ۳.۷ اینچ با رزولوشن ۶۴۰×۴۸۰

حافظه نمونه‌برداری ۶ کیلو‌نقطه (6k pts)







---



⚡ مشخصات فنی مولتی‌متر داخلی



ویژگی مقدار



دقت نمایشگر ۳¾ رقم (۴۰۰۰ Count)

اندازه‌گیری ولتاژ AC/DC دارد

اندازه‌گیری جریان AC/DC دارد

مقاومت (Ω) دارد

اندازه‌گیری ظرفیت (Capacitance) دارد

تست دیود و بوق اتصال کوتاه دارد

حفاظت در برابر اضافه‌بار (Overload) دارد

رده ایمنی (Safety Rating) CAT II تا ۴۰۰ ولت







---

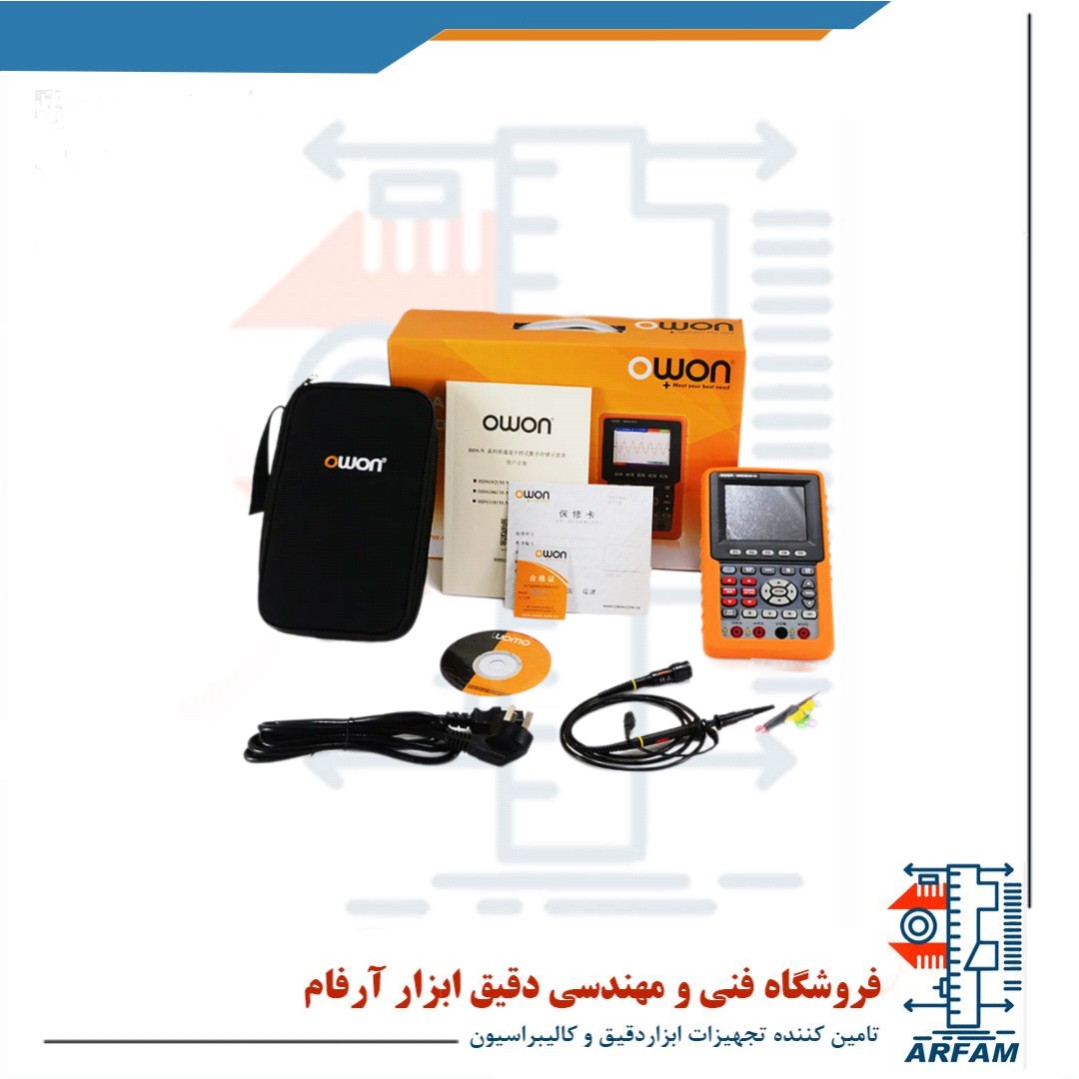

🎁 اقلام همراه دستگاه



پروب اسیلوسکوپ حرفه‌ای



سیم‌های مولتی‌متر



باتری قابل شارژ داخلی



شارژر و کابل USB



کابل RS-232



دیسک نرم‌افزار + دفترچه راهنما



کیف حمل و تجهیزات جانبی







---



📌 کاربردها و مزایا



کاربرد مزیت



تعمیرات الکترونیکی سیار حمل آسان و باتری‌خور بودن

آموزش دانشگاهی و کارگاه ترکیب مولتی‌متر و اسیلوسکوپ در یک دستگاه

آزمایش‌های صنعتی و خدماتی دقت بالا و ذخیره‌سازی موج

برنامه‌نویسی و اتوماسیون صنعتی پشتیبانی از SCPI و اتصال کامپیوتر







---



🟩 جمع‌بندی



OWON HDS-3101MN انتخابی مناسب برای تکنسین‌ها، مهندسین برق، تعمیرکاران تجهیزات صنعتی و دانشجویانی‌ست که به دنبال یک اسیلوسکوپ دستی با امکانات پیشرفته و کارایی بالا هستند. ترکیب امکانات حرفه‌ای در بدنه‌ای قابل حمل، این مدل را به یکی از محبوب‌ترین گزینه‌ها در بازار تبدیل کرده است.
