کارت اسیلوسکوپ owon مدل VDS-1022

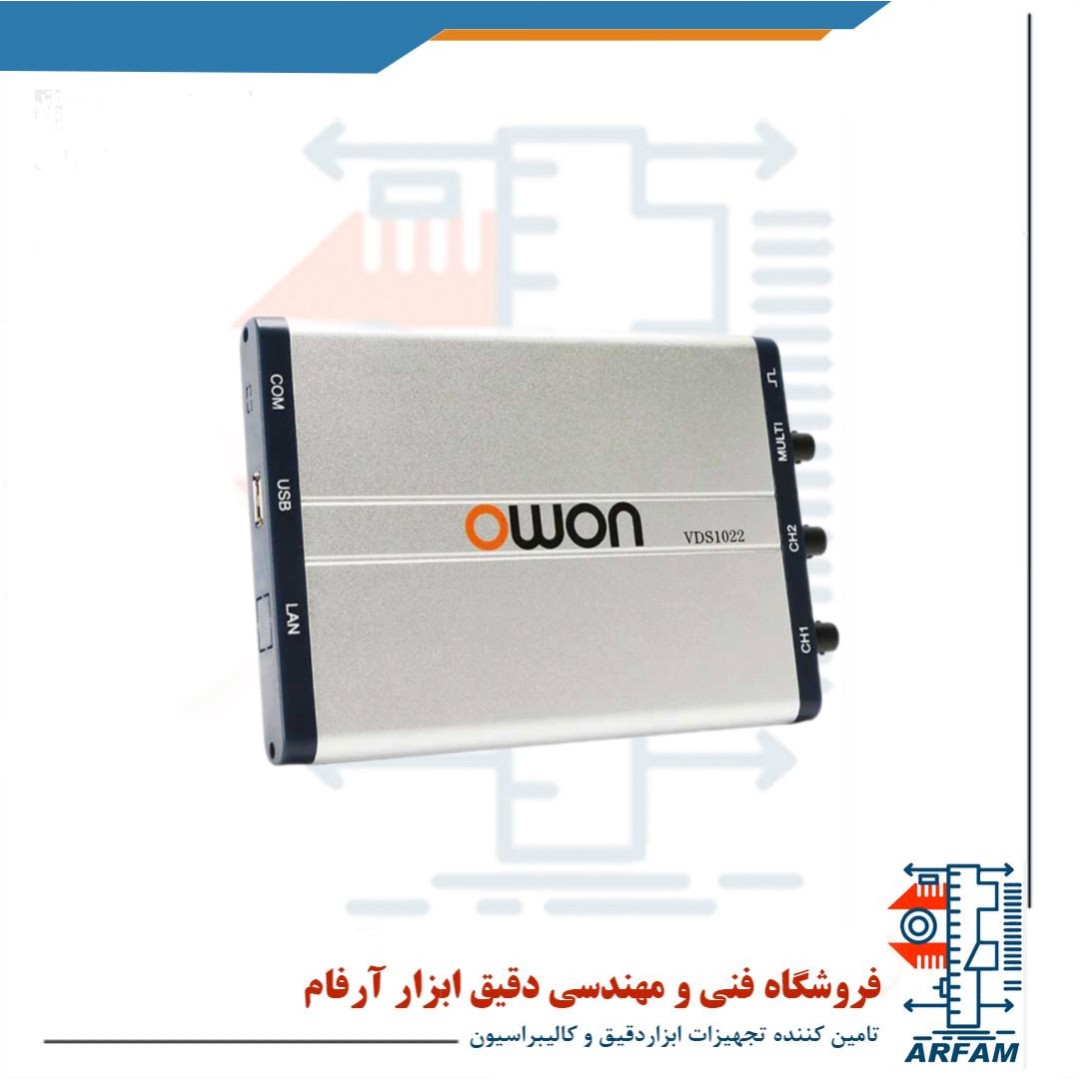

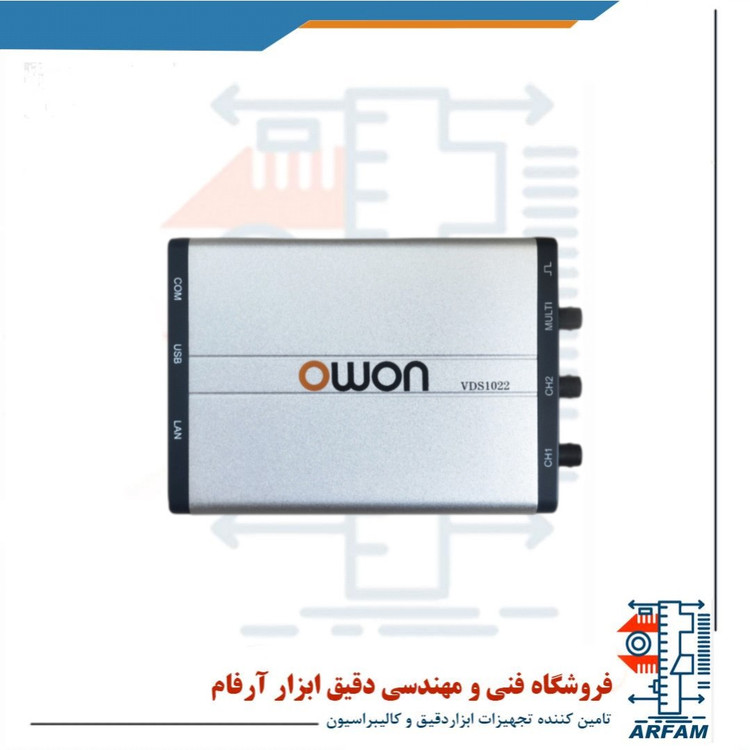

🧪 معرفی کامل کارت اسیلوسکوپ OWON مدل VDS-1022



کارت اسیلوسکوپ OWON VDS-1022 یکی از محبوب‌ترین محصولات برند OWON در دسته اسیلوسکوپ‌های PC-based یا وابسته به کامپیوتر است. این دستگاه به عنوان یک ابزار دقیق، جمع‌وجور و با عملکرد حرفه‌ای، برای کاربران نیمه‌حرفه‌ای تا حرفه‌ای طراحی شده است که می‌خواهند با کمترین هزینه، به امکانات یک اسیلوسکوپ پیشرفته دسترسی داشته باشند.



این مدل با استفاده از کابل USB به سیستم متصل می‌شود و با نرم‌افزار اختصاصی خود، تجربه‌ای بسیار کارآمد در اندازه‌گیری، تحلیل و ذخیره‌سازی سیگنال‌های الکتریکی فراهم می‌کند. مهم‌ترین مزیت آن طراحی جمع‌وجور و قابلیت حمل آسان آن است که برای مهندسان تعمیرات، دانشجویان، اساتید، کارگاه‌های آموزشی، مراکز تحقیقاتی و حتی افراد علاقه‌مند به الکترونیک، ابزاری بسیار کاربردی محسوب می‌شود.





---



🎯 ویژگی‌های برجسته دستگاه



🔹 اتصال مستقیم به کامپیوتر از طریق USB

کافیست فقط با یک کابل USB دستگاه را به لپ‌تاپ یا رایانه متصل کنید؛ نیازی به منبع تغذیه جداگانه ندارید.



🔹 پشتیبانی از نرم‌افزار تحلیل حرفه‌ای سیگنال

نرم‌افزار VDS با محیط کاربری ساده اما حرفه‌ای، ابزارهای متنوعی مانند نمایش همزمان چند سیگنال، آنالیز FFT، تنظیمات پیشرفته Trigger، ذخیره‌سازی داده‌ها، و مقایسه شکل موج‌ها را ارائه می‌دهد.



🔹 پشتیبانی از پراب‌های 1X و 10X

برای اندازه‌گیری دقیق‌تر، می‌توانید از پروب‌های با ضریب کاهش متفاوت استفاده کنید و از ایمنی بیشتری در ولتاژهای بالا برخوردار شوید.



🔹 سبک، کم‌جا و قابل‌حمل

برخلاف اسیلوسکوپ‌های دسکتاپ بزرگ، این مدل را به راحتی در کیف ابزار خود قرار داده و در هر مکانی از آن استفاده کنید.



🔹 گزینه‌ای مقرون‌به‌صرفه برای کاربران خانگی، کارگاهی و دانشگاهی





---



⚙️ مشخصات فنی کامل OWON VDS-1022



ویژگی مقدار



تعداد کانال 2 کانال مستقل

پهنای باند 25 MHz

نرخ نمونه‌برداری در زمان واقعی 100 MSa/s

نرخ نمونه‌برداری معادل 10 GSa/s

حافظه نمونه‌برداری 5K نقاط در هر کانال

عمق اندازه‌گیری ولتاژ ±40V (پراب 1X)

امپدانس ورودی 1MΩ ±2%

کاهش نویز بسیار بالا، با مدار حفاظتی دقیق

نوع Trigger Edge, Slope, Pulse, Video

ولتاژ تغذیه از طریق USB 5V DC

پورت ارتباطی USB 2.0

سازگاری سیستم‌عامل Windows XP/7/8/10/11

ابعاد دستگاه 190x120x30 mm

وزن خالص حدود 350 گرم







---

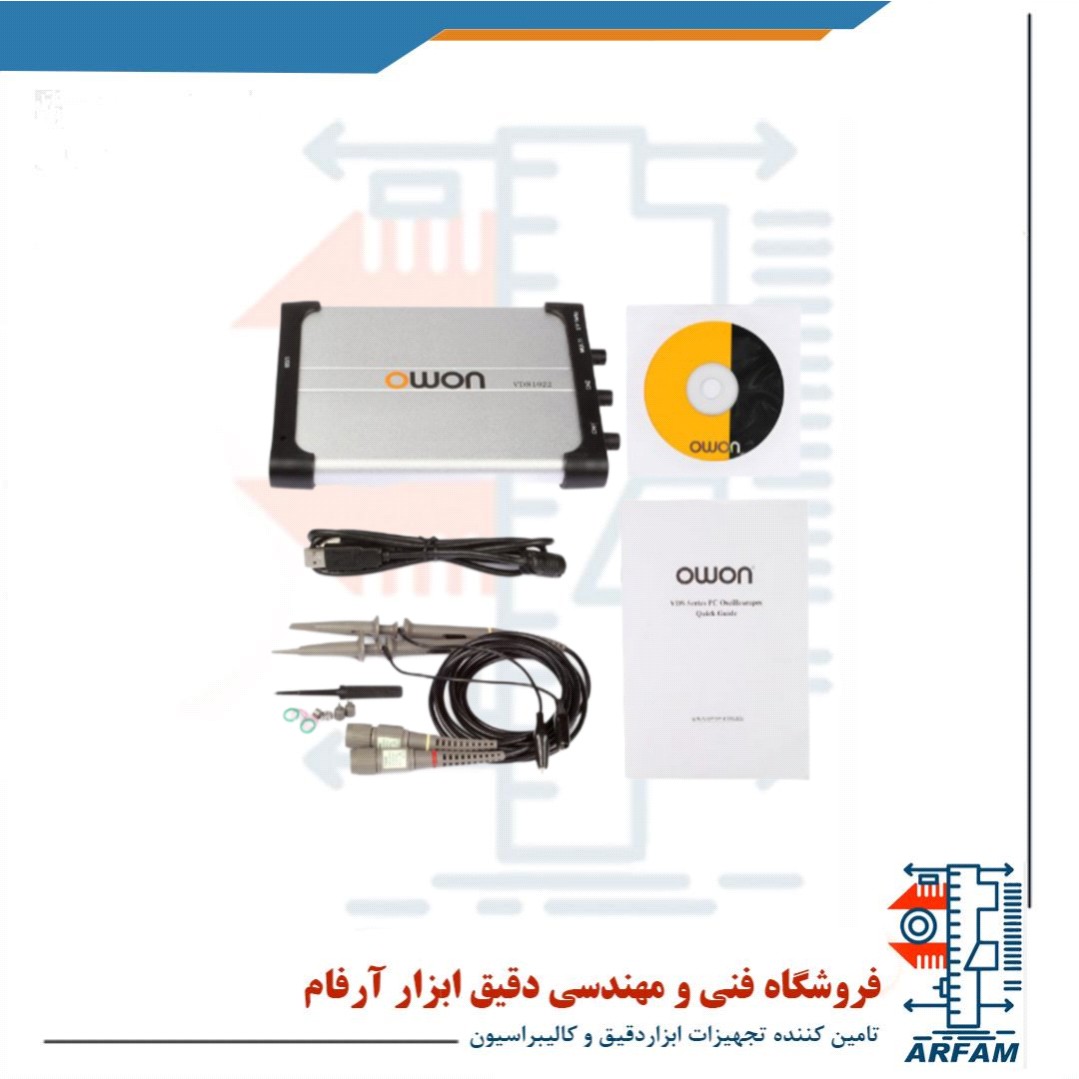

📦 اقلام همراه در بسته‌بندی



کارت اسیلوسکوپ OWON VDS-1022



دو عدد پراب 1X/10X با کیفیت بالا



کابل USB اتصال به کامپیوتر



CD نصب نرم‌افزار و درایورها



دفترچه راهنمای کاربری (انگلیسی)



کارت گارانتی







---



🎓 کاربردها و موارد استفاده



✅ تعمیرات و تست مدارهای الکترونیکی

✅ آموزش مفاهیم شکل موج در دانشگاه‌ها

✅ طراحی و تحلیل مدارهای آنالوگ و دیجیتال

✅ پروژه‌های DIY و آزمایشگاهی

✅ تست سیگنال‌های سنسورها، میکروکنترلرها، PWM و غیره

✅ تحلیل سیستم‌های مخابراتی یا قدرت پایین
