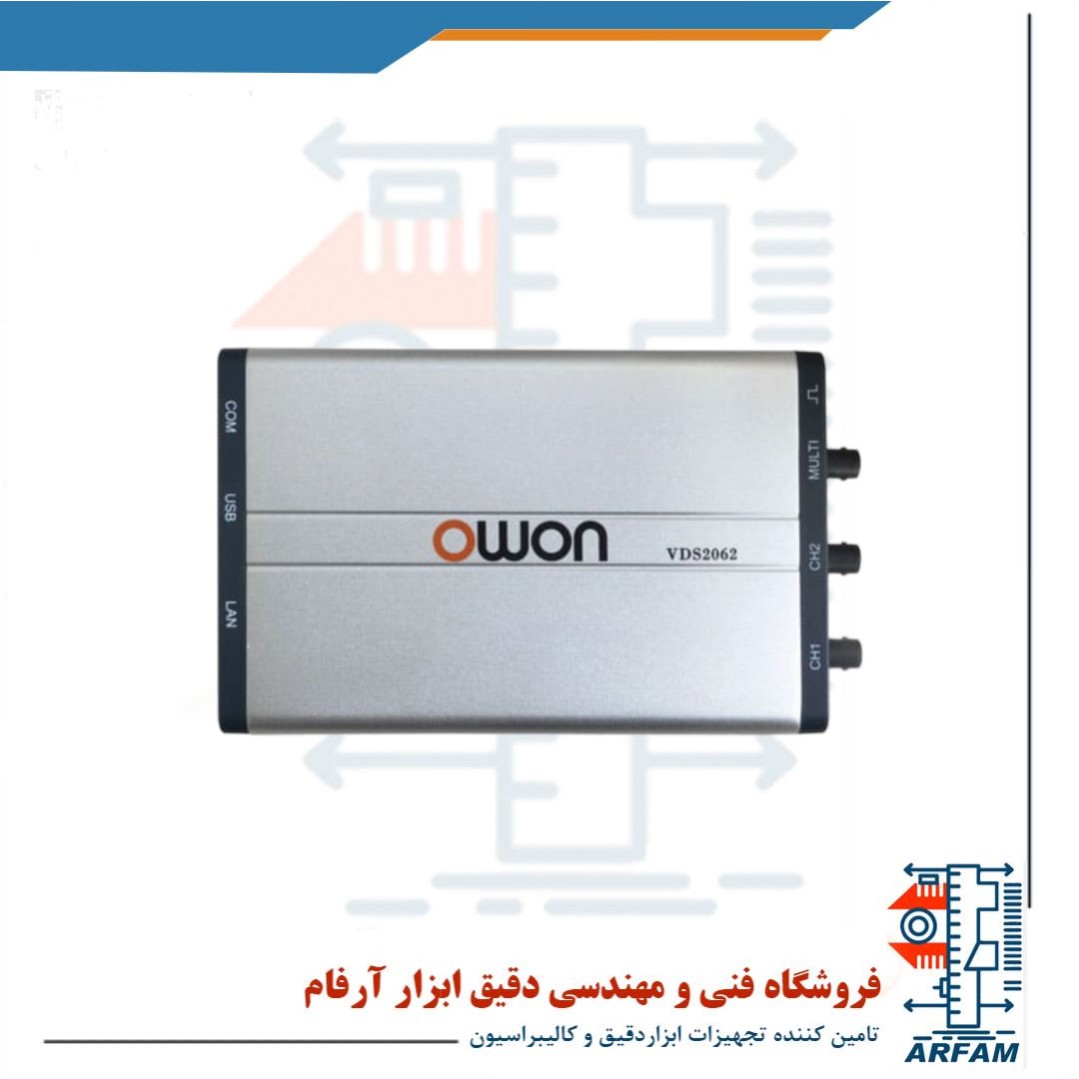

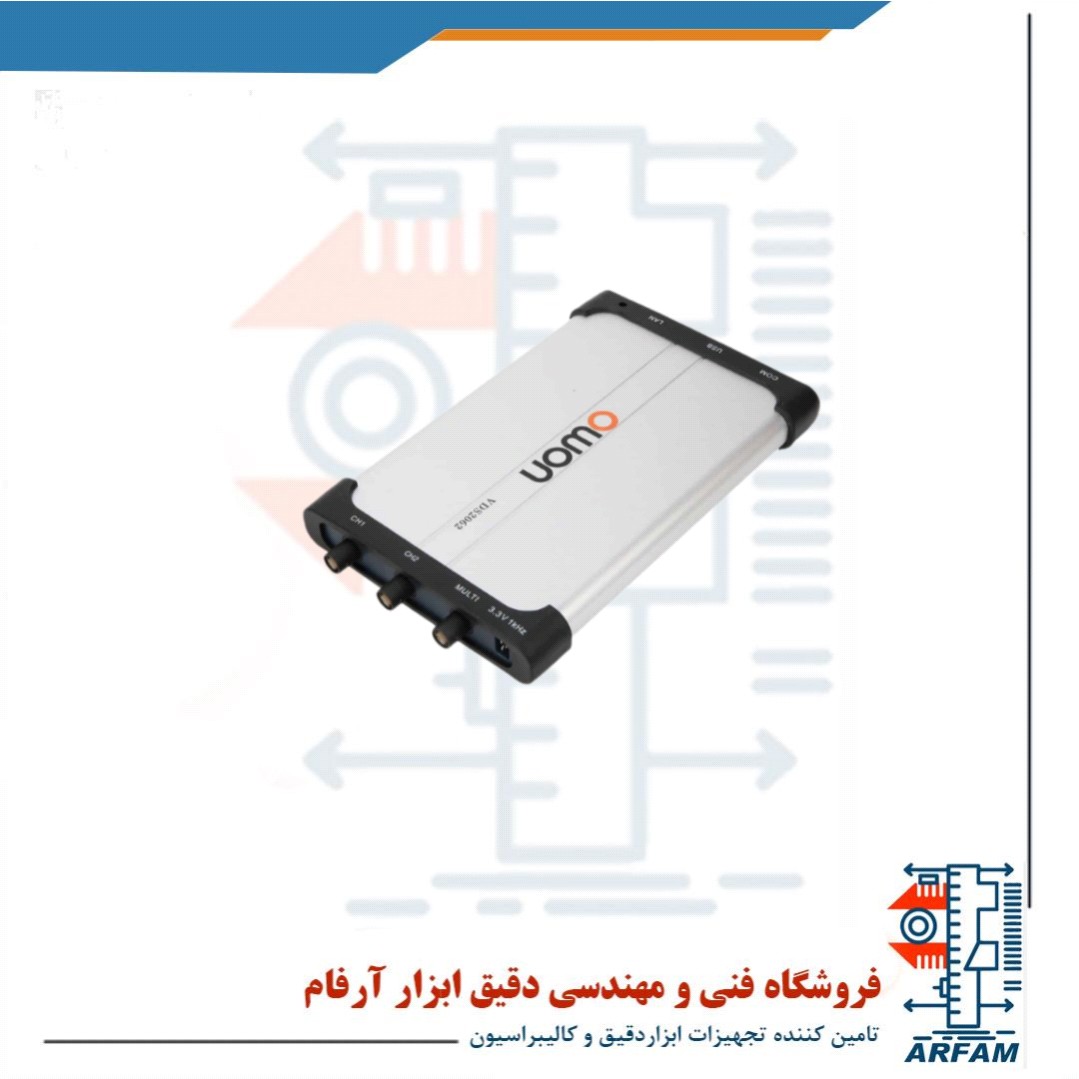

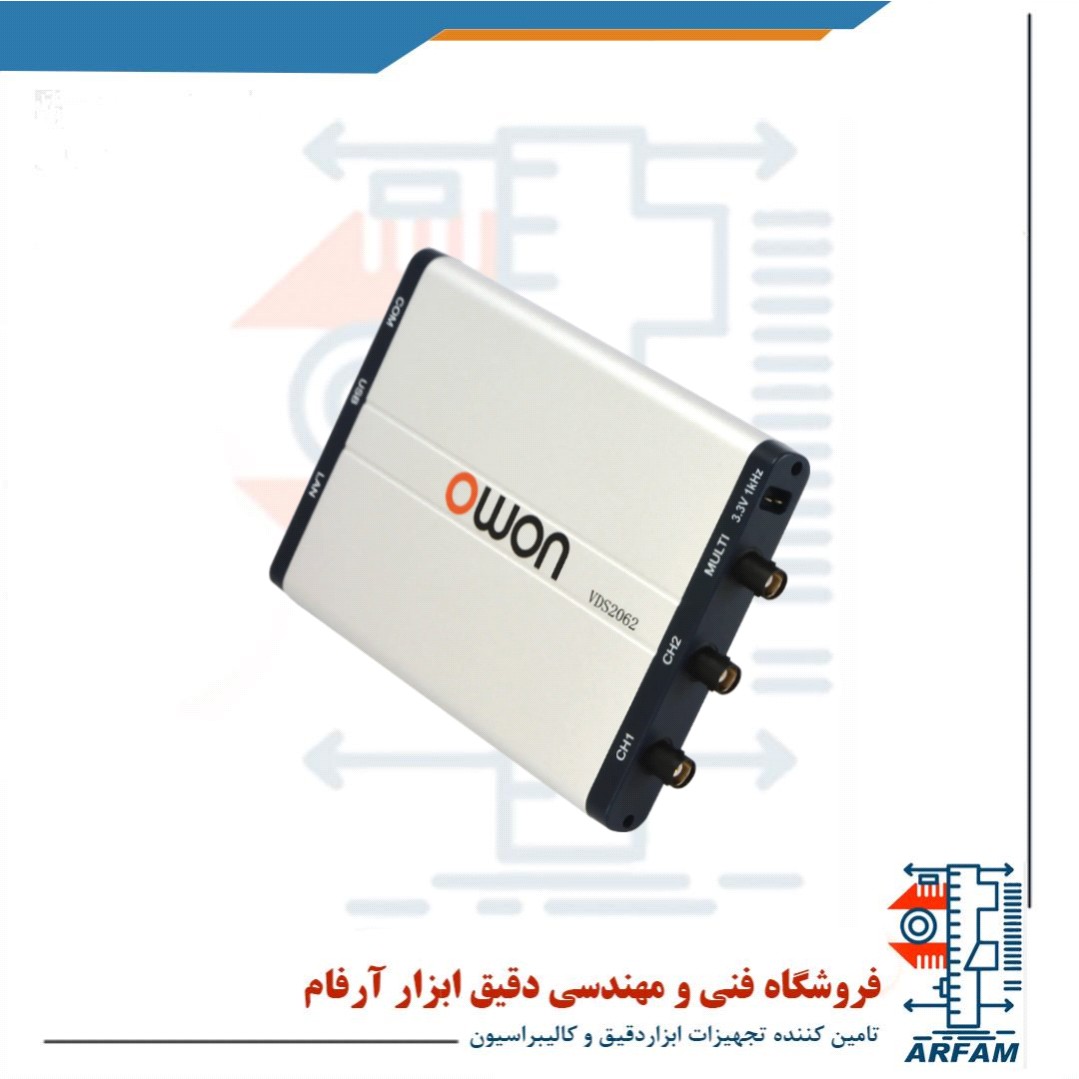

کارت اسیلوسکوپ owon مدل VDS-2062

🎛️ معرفی محصول: کارت اسیلوسکوپ OWON VDS-2062



کارت اسیلوسکوپ OWON VDS-2062 یک اسیلوسکوپ دیجیتال حرفه‌ای و کاملاً قابل کنترل از طریق کامپیوتر است که از طریق پورت USB یا LAN به رایانه متصل می‌شود. این دستگاه با ابعاد بسیار کوچک و طراحی باریک، ابزاری ایده‌آل برای مهندسان برق، تکنسین‌ها، دانشجویان، و حتی کاربران خانگی حرفه‌ای است که به دنبال یک اسیلوسکوپ قدرتمند اما جمع‌وجور هستند.





---



⚙️ مشخصات فنی اصلی:



ویژگی مقدار



تعداد کانال ۲ کانال آنالوگ

پهنای باند (Bandwidth) ۶۰ مگاهرتز

نرخ نمونه‌برداری تا ۵۰۰MSa/s در هر کانال

عمق حافظه ۱۰M نمونه در هر کانال

رزولوشن عمودی ۸ بیت

محدوده ولتاژ ورودی ±40V (پیک به پیک)

حساسیت ولتاژ از 5mV/div تا 5V/div

بازه زمان‌بندی (Time Base) از ۵ns/div تا ۱۰۰s/div

حالت‌های Trigger Edge, Pulse, Slope, Video, Alternate

اتصال به کامپیوتر از طریق پورت USB (ایزوله) یا LAN (در برخی مدل‌ها)

نرم‌افزار کنترل قابل اجرا روی ویندوز؛ رابط گرافیکی کاربرپسند

فرمت نمایش FFT دارد (طیف فرکانسی)

وزن تقریبی ۲۵۰ گرم







---



🌟 ویژگی‌های برجسته:



طراحی فوق باریک (Slim Design): با ضخامت تنها ۱۸ میلی‌متر، این اسیلوسکوپ فضای کمی اشغال می‌کند و به‌راحتی قابل حمل است.



نرم‌افزار قدرتمند و حرفه‌ای: با قابلیت‌های پیشرفته مانند ذخیره‌سازی داده‌ها، تحلیل سیگنال، تنظیمات سفارشی، اندازه‌گیری خودکار و ...



محافظت ایزوله USB: حفاظت کامل از سیستم در برابر نویز و جریان‌های ناخواسته؛ برای کار در محیط‌های صنعتی بسیار مناسب است.



پشتیبانی از تست Pass/Fail: با قابلیت تعریف ماسک سیگنال و آلارم هشداردهنده در صورت مغایرت با مقدار مجاز.



تحلیل فرکانسی و زمان واقعی: دارای حالت FFT، محاسبات ریاضی، عملکرد X-Y برای تحلیل فرم موج‌ها و نمودارهای لیزاجو.







---



📦 اقلام همراه:



۲ عدد پراب اندازه‌گیری با کیفیت بالا



کابل USB



دیسک نرم‌افزار و درایور



دفترچه راهنما

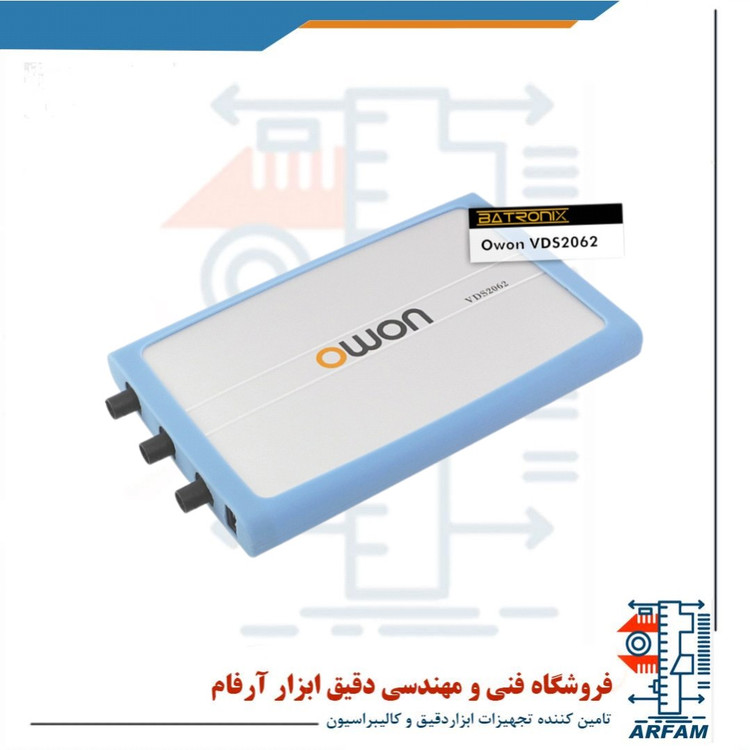

کیف محافظ سیلیکونی



ابزار تنظیم پراب (Probe Adjust Tool)







---



✅ مزایای استفاده:



قیمت بسیار مناسب در مقایسه با اسیلوسکوپ‌های رومیزی



نصب و راه‌اندازی سریع و آسان



کیفیت ساخت بالا و دقت اندازه‌گیری عالی



مناسب برای محیط‌های آزمایشگاهی، آموزشی و صنعتی



مصرف انرژی پایین و عدم نیاز به منبع تغذیه جداگانه (از USB برق می‌گیرد)







---



🔧 کاربردها:



تست و تحلیل مدارهای آنالوگ و دیجیتال



آموزش دروس آزمایشگاهی در دانشگاه‌ها و مراکز فنی



پروژه‌های رباتیک و کنترل صنعتی



تحلیل سیگنال‌های صوتی و RF



عیب‌یابی بردهای الکترونیکی
