کارت اسیلوسکوپ owon مدل VDS-6074

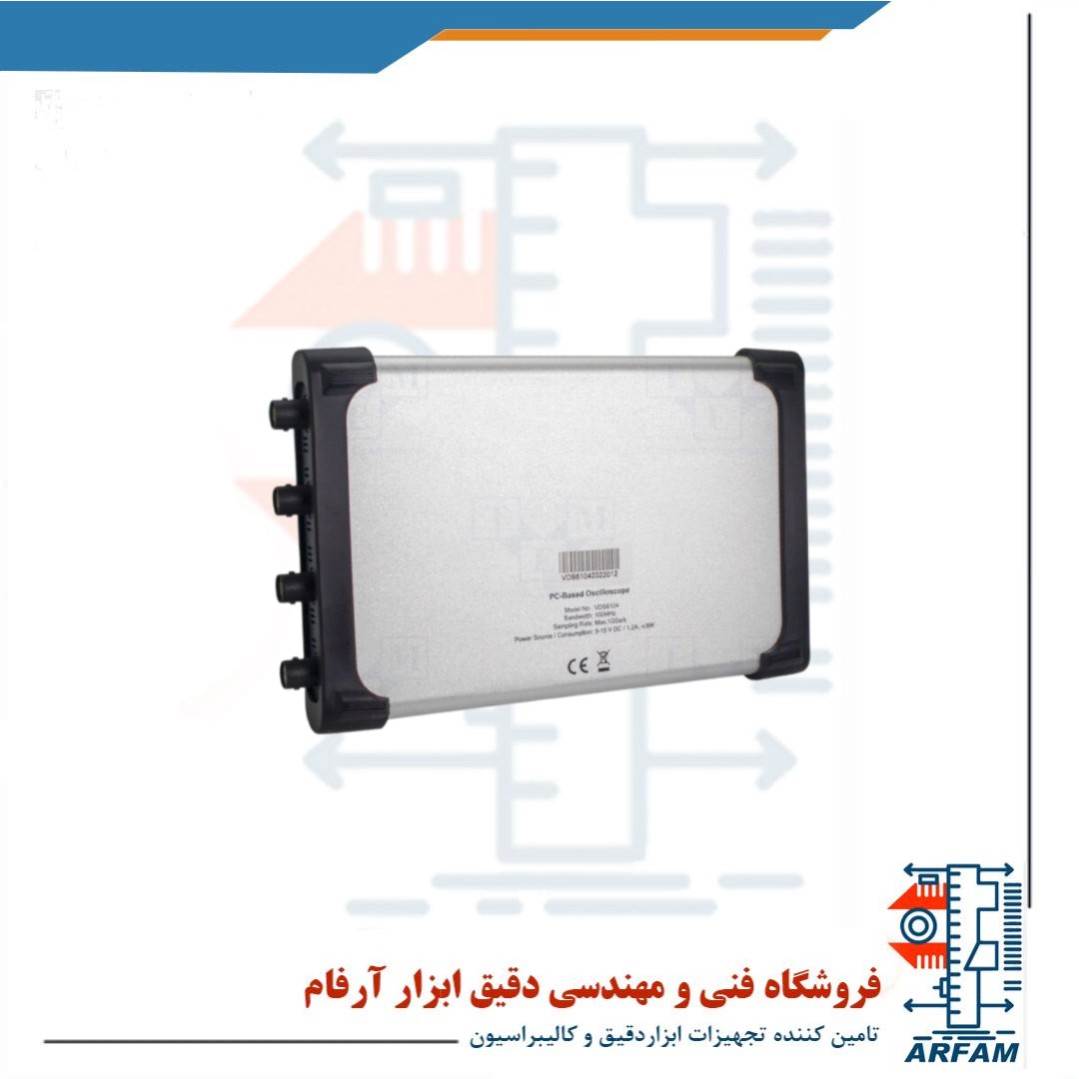

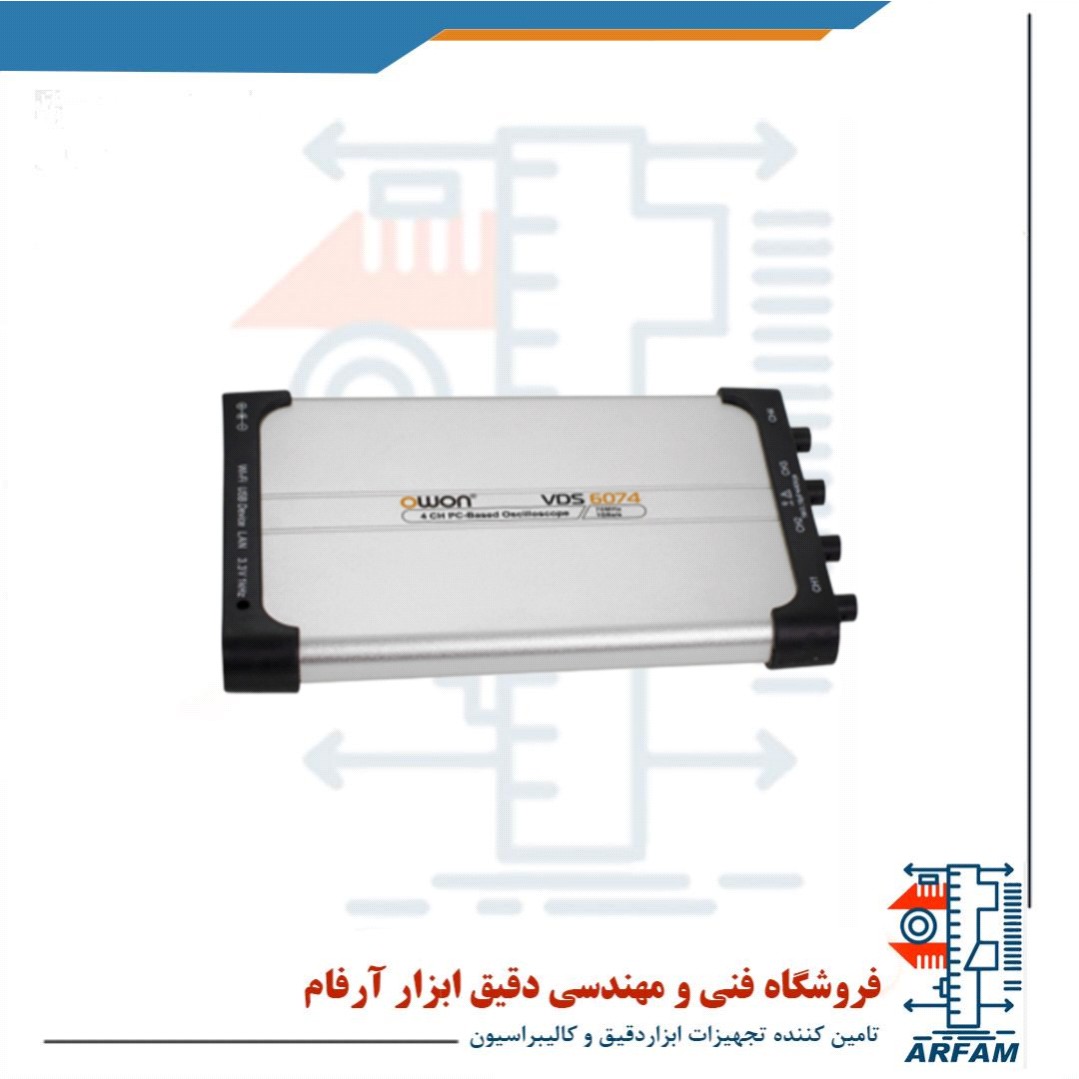

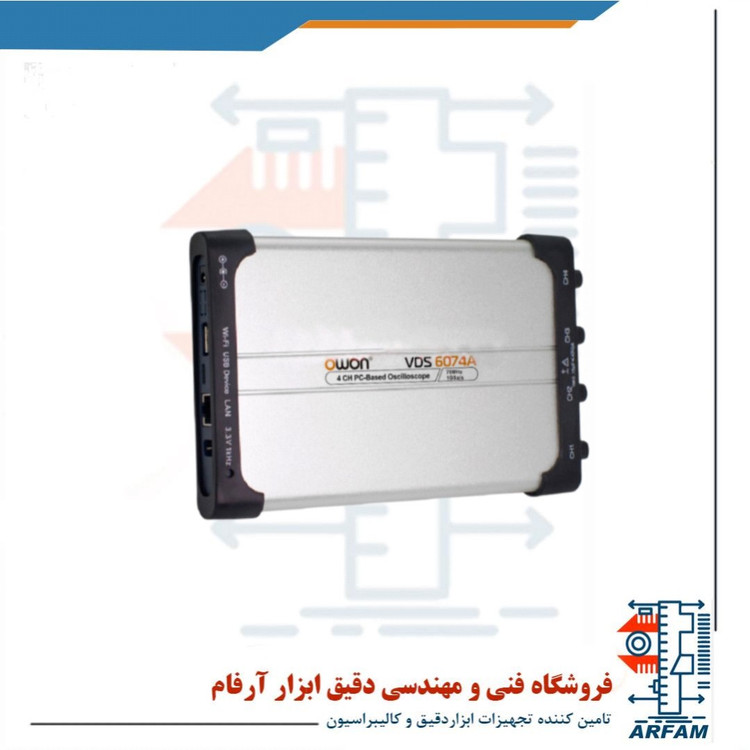

🖥️ معرفی کارت اسیلوسکوپ OWON مدل VDS-6074



OWON VDS-6074 یک اسیلوسکوپ دیجیتال ۴ کاناله از نوع USB Oscilloscope است که به کمک نرم‌افزار اختصاصی خود، از طریق کابل USB به کامپیوتر متصل شده و عملکردی بسیار پیشرفته، دقیق و در عین حال مقرون‌به‌صرفه ارائه می‌دهد. این مدل برای مهندسان برق، تعمیرکاران حرفه‌ای، دانشجویان و حتی تولیدکنندگان بردهای الکترونیکی، انتخابی هوشمندانه محسوب می‌شود.



طراحی کوچک، سبک و قابل‌حمل این دستگاه، آن را به گزینه‌ای ایده‌آل برای استفاده در آزمایشگاه، محیط صنعتی یا حتی محیط‌های آموزشی تبدیل کرده است.





---



🔧 ویژگی‌های برجسته دستگاه:



اتصال به کامپیوتر از طریق USB: بدون نیاز به منبع تغذیه جداگانه، برق خود را از طریق USB دریافت می‌کند.



۴ کانال هم‌زمان: امکان تحلیل چند سیگنال به صورت هم‌زمان را فراهم می‌کند.



پهنای باند ۷۰ مگاهرتز: مناسب برای اکثر کاربردهای عمومی و صنعتی.



نرخ نمونه‌برداری بالا: تا ۱ گیگا نمونه بر ثانیه (1GSa/s)



عمق حافظه بسیار زیاد: ۱۰ میلیون نقطه



قابلیت تحلیل طیفی (FFT)، تحلیل X-Y و Math Function



وضوح عمودی ۸ بیت (در مدل پایه)



پشتیبانی از ویندوز، لینوکس، مک و حتی اپلیکیشن موبایل



پشتیبانی از دستورات SCPI و نرم‌افزار LabVIEW برای اتوماسیون تست‌ها







---



⚙️ مشخصات فنی کامل



ویژگی مقدار



تعداد کانال‌ها ۴ کانال

پهنای باند ۷۰MHz

نرخ نمونه‌برداری 1GSa/s

عمق حافظه 10M

وضوح A/D 8 بیت (با مدل‌های A و H قابل ارتقاء به 12 و 14 بیت)

ولتاژ ورودی ماکزیمم ±40V (DC+AC Peak)

زمان صعود (Rise Time) ≤ 5ns

امپدانس ورودی 1MΩ

حساسیت عمودی 2mV/div تا 5V/div

Time Base Range 5ns/div تا 1000s/div

حالت‌های تریگر (Trigger) Auto, Normal, Single, Edge, Video, Slope, Pulse Width و غیره

تغذیه از طریق USB 5V یا آداپتور 5-15V DC

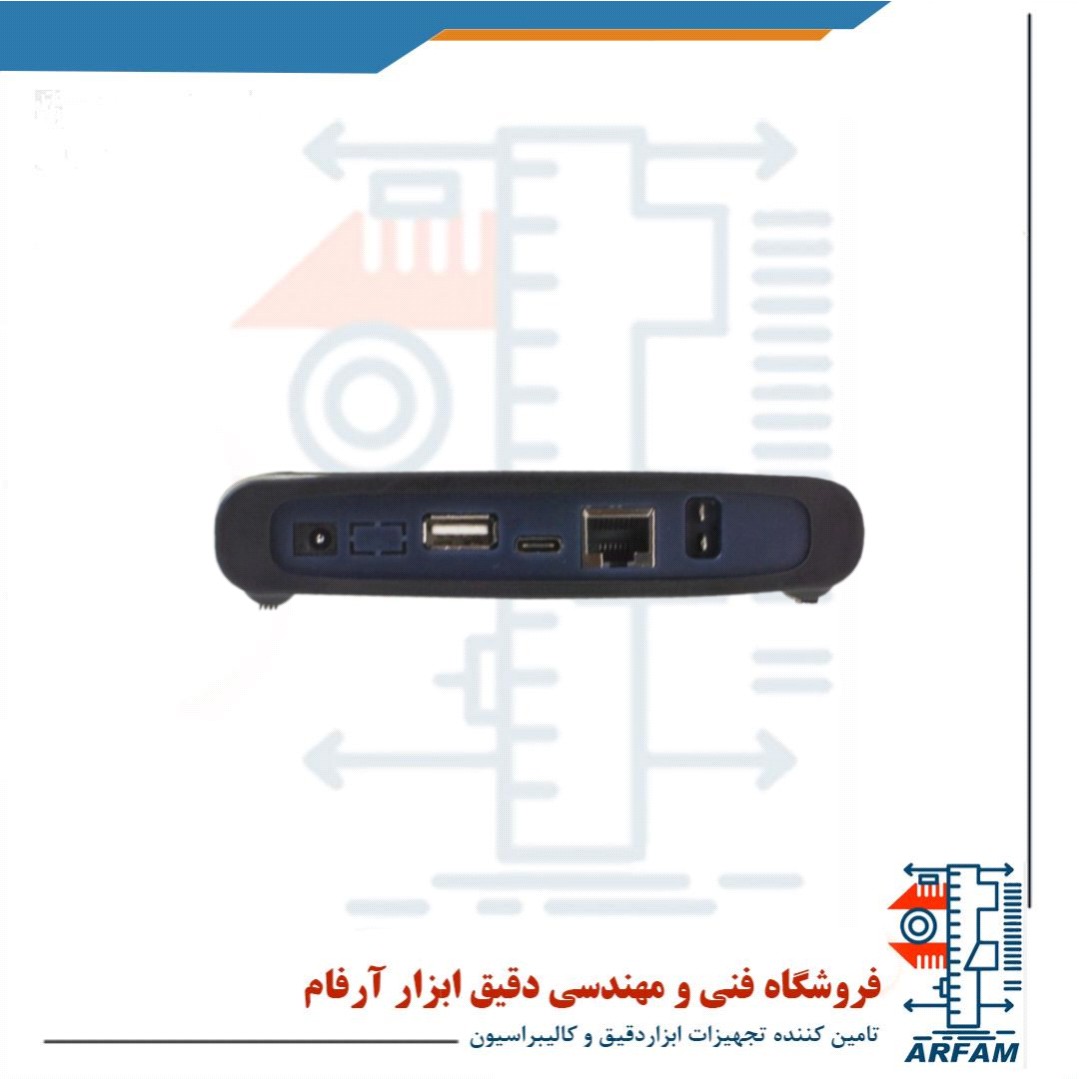

رابط‌ها USB 2.0، LAN، و Wi-Fi (در برخی نسخه‌ها)







---



📦 اقلام همراه محصول



کارت اسیلوسکوپ OWON VDS-6074



۴ عدد پروب (Probe)



کابل USB Type-C



کابل Q9 یا BNC



آداپتور برق



CD نصب نرم‌افزار



دفترچه راهنما



محافظ سیلیکونی دستگاه







---



🎯 کاربردها و موارد استفاده



تست و بررسی سیگنال‌های الکترونیکی در کارگاه‌ها و آزمایشگاه‌ها



مناسب برای طراحی مدارهای دیجیتال و آنالوگ



تحلیل سیگنال‌های سنسور، موتور، تغذیه و مدارات صنعتی



استفاده در پروژه‌های تحقیقاتی یا آموزشی دانشگاهی



مانیتورینگ سیگنال در خطوط تولید الکترونیکی







---



✅ مزایا



✔ قیمت مناسب نسبت به اسیلوسکوپ‌های رومیزی

✔ جمع‌وجور، سبک و قابل‌حمل

✔ نصب و راه‌اندازی آسان

✔ سازگاری بالا با سیستم‌عامل‌های مختلف

✔ نرم‌افزار قدرتمند و کاربرپسند

✔ مناسب پروژه‌های DIY، آموزشی و صنعتی





---



⚠️ محدودیت‌ها



⚠ پهنای باند برای برخی کاربردهای بسیار پیشرفته ممکن است محدود باشد

⚠ وضوح ۸ بیتی در مدل پایه برای اندازه‌گیری‌های فوق دقیق محدودیت دارد (مدل‌های A و H بهترند)

⚠ به کامپیوتر وابسته است و به تنهایی نمایش ندارد (Standalone نیست)
