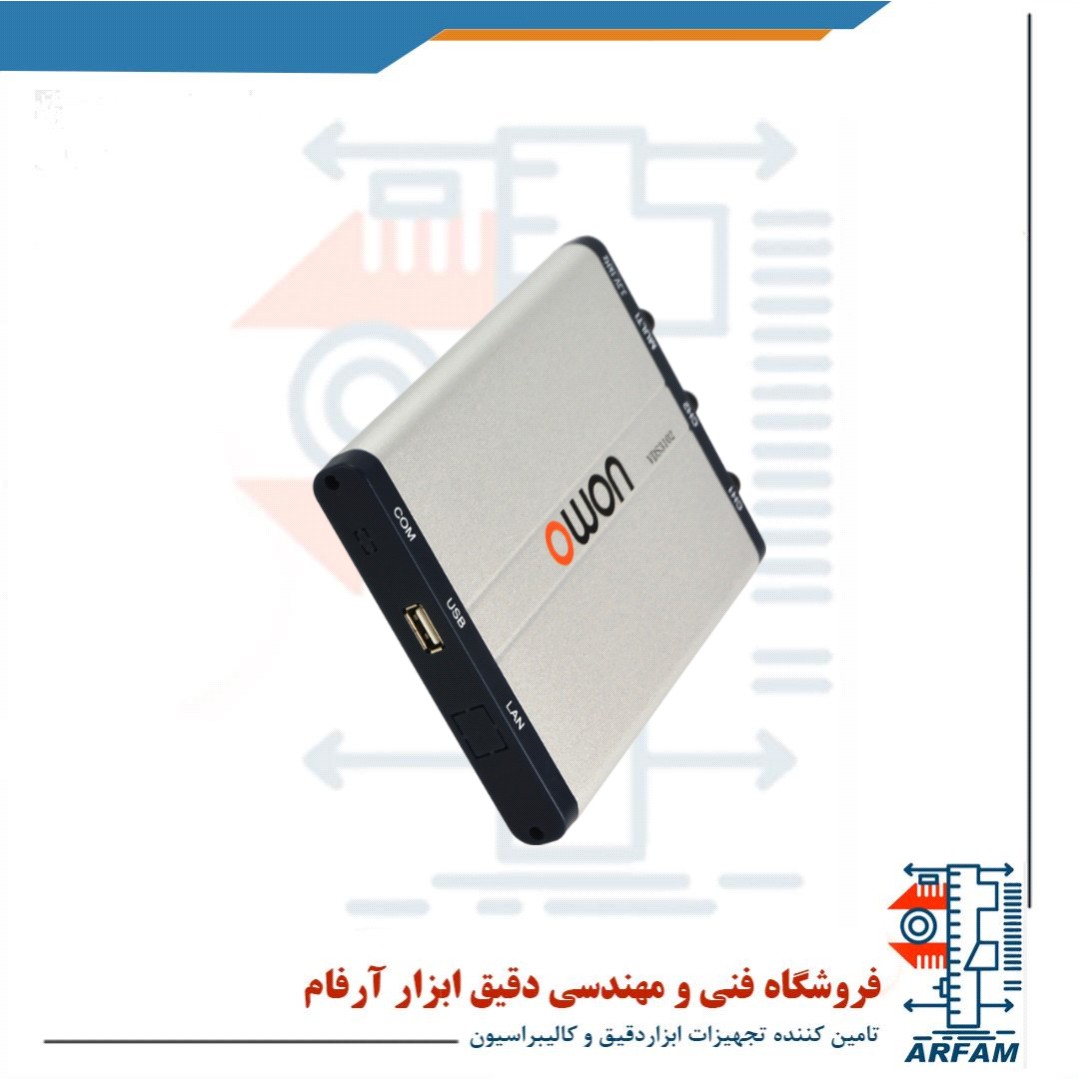

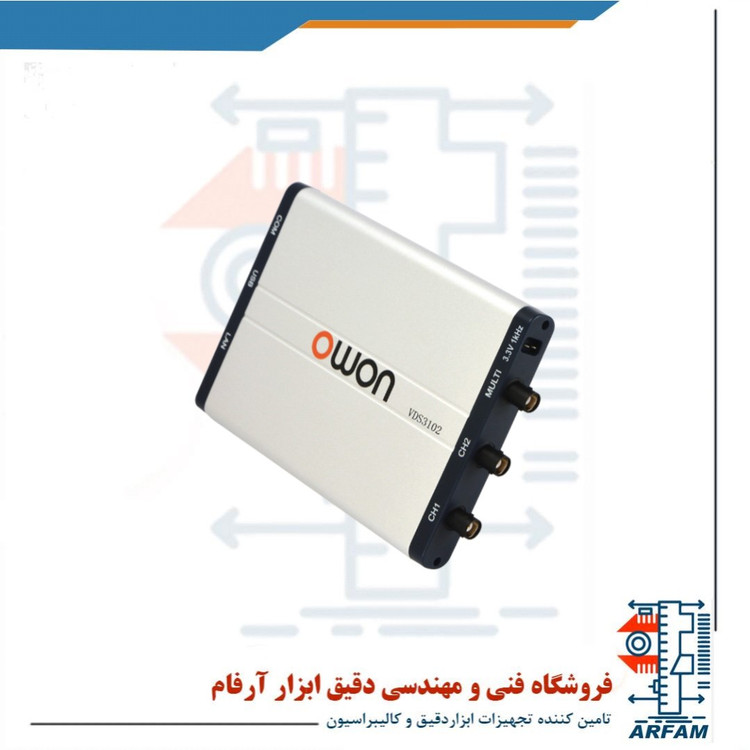

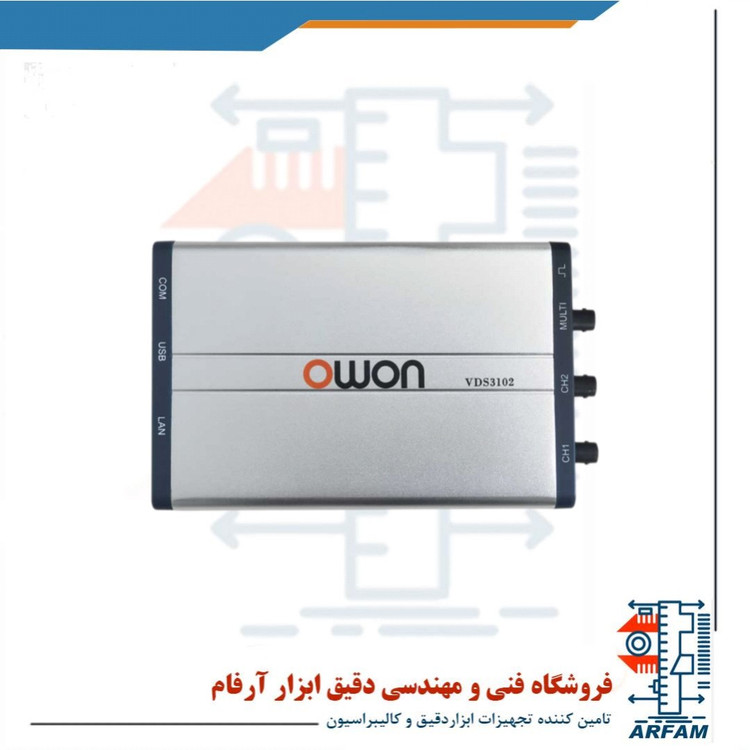

کارت اسیلوسکوپ owon مدل VDS-3102





🎯 معرفی کارت اسیلوسکوپ OWON VDS-3102



OWON VDS-3102 یک کارت اسیلوسکوپ دیجیتال مبتنی بر کامپیوتر است که با اتصال از طریق USB، تمامی قابلیت‌های یک اسیلوسکوپ رومیزی حرفه‌ای را در قالب یک دستگاه کوچک، قابل حمل و کم‌مصرف ارائه می‌دهد. این مدل با پهنای باند 100 مگاهرتز و نرخ نمونه‌برداری 1 گیگاسمپل بر ثانیه (1GS/s)، گزینه‌ای ایده‌آل برای مهندسان، دانشجویان و تکنسین‌هایی است که به دنبال دستگاهی دقیق و قابل اعتماد برای اندازه‌گیری و تحلیل سیگنال‌ها هستند.





---



⚙️ مشخصات فنی کامل



ویژگی مقدار



تعداد کانال 2 کانال + 1 کانال External

پهنای باند 100 MHz

نرخ نمونه‌برداری حداکثر 1 GS/s

عمق حافظه 10 Mpts (برای هر کانال)

دقت A/D 8 بیت

نرخ بروزرسانی سیگنال تا 50,000 waveform/s

نوع اتصال USB 2.0 ایزوله (با محافظت در برابر نویز و برق اضافه)

ولتاژ ورودی حداکثر ±40 V (Peak to Peak)

حالت‌های تریگر Edge, Pulse, Slope, Video, Alternate

تحلیل طیف دارد (FFT)

عملیات ریاضی +، −، ×، ÷، و نمایش دو سیگنال هم‌زمان

حالت نمایش YT, XY, FFT

نرم‌افزار پشتیبانی کامل از ویندوز (XP تا Windows 11)، با قابلیت ذخیره، اندازه‌گیری خودکار، تحلیل موج و نمایش دقیق







---



🧰 محتویات بسته‌بندی



کارت اسیلوسکوپ OWON VDS-3102



2 عدد پراب (1:1 و 10:1 قابل انتخاب)



کابل USB



CD نرم‌افزار و راهنما



کیف محافظ سیلیکونی



ابزار کالیبراسیون



دفترچه راهنما







---



💡 امکانات ویژه



طراحی فوق‌العاده باریک با ضخامت حدود 1.8 سانتی‌متر



قابلیت اتصال مستقیم به لپ‌تاپ یا کامپیوتر بدون نیاز به منبع تغذیه مجزا



مناسب برای کارهای آزمایشگاهی، آموزشی، صنعتی و عیب‌یابی مدارات الکترونیکی



نرم‌افزار گرافیکی قدرتمند با نمایش هم‌زمان چند کانال، اندازه‌گیری خودکار، نمایش عددی و گرافیکی



دارای خروجی تریگر برای همگام‌سازی با سایر دستگاه‌ها



پشتیبانی از قابلیت Pass/Fail Testing برای تست خودکار سیگنال‌ها



قابلیت ذخیره‌سازی موج، تصویر یا فایل داده و بازیابی در آینده







---



🎓 کاربردها



عیب‌یابی و تست بردهای الکترونیکی



مشاهده سیگنال‌های دیجیتال و آنالوگ



تحلیل فرکانس و طیف



محیط‌های آزمایشگاهی و آموزشی



نصب در سیستم‌های تست خودکار (ATE)







---



✅ مزایای کارت اسیلوسکوپ VDS-3102 نسبت به مدل‌های مشابه



قیمت مناسب نسبت به کیفیت و امکانات



حجم کم و قابل حمل بودن



تغذیه از طریق USB بدون نیاز به آداپتور



عملکرد قابل اعتماد در کنار نرم‌افزار پیشرفته
