کارت اسیلوسکوپ owon مدل VDS-3104

🎛️ کارت اسیلوسکوپ OWON مدل VDS-3104



🔹 معرفی محصول

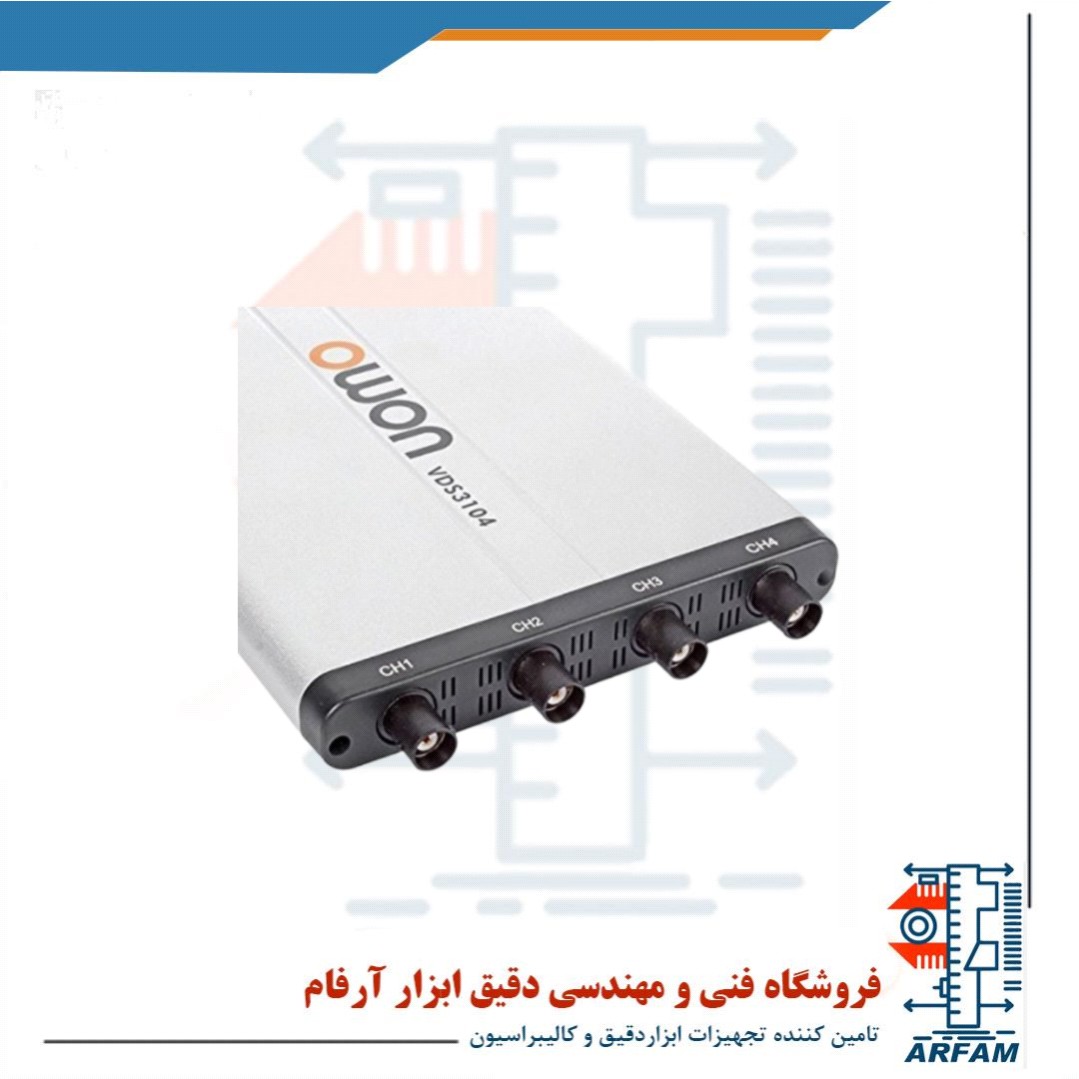

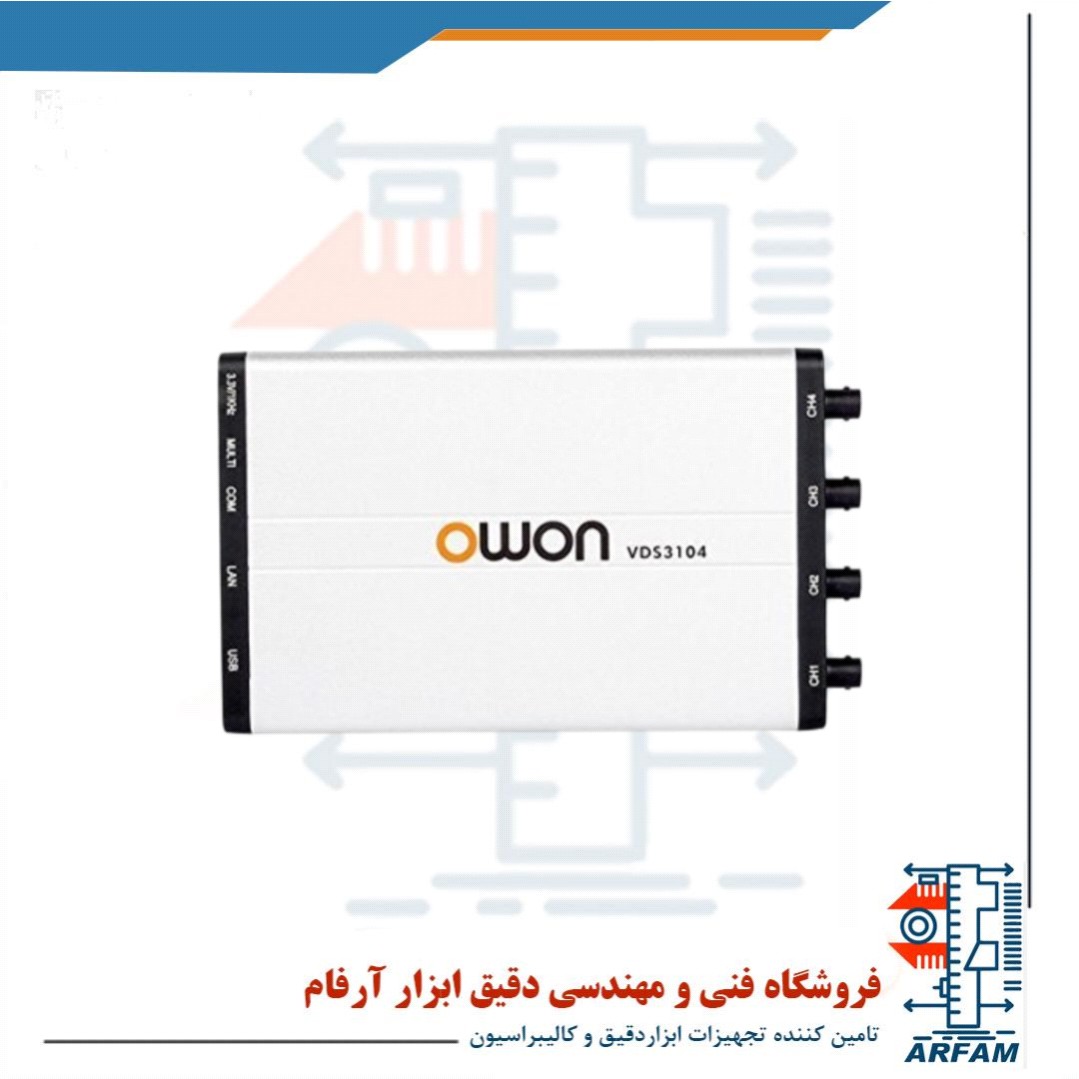

OWON VDS-3104 یکی از قدرتمندترین اسیلوسکوپ‌های USB پایه (PC-based) برند معتبر OWON است که با داشتن ۴ کانال آنالوگ، پهنای باند ۱۰۰ مگاهرتز، نرخ نمونه‌برداری ۱ گیگا سمپل بر ثانیه، و طراحی باریک و سبک، به گزینه‌ای ایده‌آل برای متخصصان و مهندسان الکترونیک تبدیل شده است.



این دستگاه با اتصال مستقیم به رایانه از طریق درگاه USB ایزوله، تجربه‌ای سریع، دقیق و بدون نویز در تحلیل سیگنال‌ها را فراهم می‌کند. پشتیبانی از تحلیل طیفی (FFT)، انواع حالت‌های تریگر، حافظه‌ی ضبط عمیق، و قابلیت نمایش هم‌زمان چند کانال، تنها بخشی از ویژگی‌های ممتاز این مدل هستند.





---



✅ ویژگی‌های کلیدی



۴ کانال آنالوگ مستقل برای تحلیل هم‌زمان چند سیگنال



پهنای باند ۱۰۰ MHz برای کاربردهای متنوع از دیجیتال تا آنالوگ



نرخ نمونه‌برداری ۱ GSa/s برای دقت بالا در تشخیص شکل موج



حافظه ذخیره‌سازی عمیق (۵ میلیون نقطه) برای تحلیل طولانی‌تر و دقیق‌تر



USB ایزوله برای جلوگیری از نویز و حفاظت از سیستم



طراحی باریک، سبک و قابل حمل (ضخامت فقط ۱۸ میلی‌متر)



نرم‌افزار اختصاصی و قدرتمند OWON با محیط کاربری حرفه‌ای و قابلیت‌هایی مانند نمایش FFT، X‑Y، اندازه‌گیری خودکار، ثبت داده، و ...



قابلیت اتصال به LAN (در مدل‌های خاص) برای کنترل از راه دور



تحلیلگر طیفی (FFT) داخلی و توابع ریاضی پیشرفته



قابل استفاده با لپ‌تاپ و PC با پشتیبانی از Windows







---



📊 جدول مشخصات فنی



ویژگی مقدار/توضیح



تعداد کانال‌ها ۴ کانال آنالوگ

پهنای باند ۱۰۰ مگاهرتز (MHz)

نرخ نمونه‌برداری ۱ GSa/s

حافظه ضبط ۵ Mpts (۵ میلیون نقطه)

ولتاژ ورودی حداکثر ۴۰ Vpp

دامنه عمودی ۲ mV/div تا ۵ V/div

مقیاس افقی (Time/div) از ۲ نانوثانیه تا ۱۰۰ ثانیه

دقت اندازه‌گیری زمان ±(0.01%+1)

رزولوشن عمودی ۸ بیت

رابط‌ها USB ایزوله، LAN (اختیاری)

توابع ریاضی + ، − ، × ، ÷ ، FFT ، Invert

حالت‌های تریگر Edge، Pulse، Video، Slope، Alternate

نرم‌افزار پشتیبانی از ویندوز، نصب آسان، رایگان

منبع تغذیه USB یا آداپتور (کمتر از ۶.۵ وات مصرف)

ابعاد ۱۹۰ × ۱۲۰ × ۱۸ میلی‌متر

وزن حدود ۳۰۰ گرم







---



🎒 اقلام همراه دستگاه



دستگاه اسیلوسکوپ OWON VDS-3104



۲ یا ۴ عدد پروب با کیفیت



کابل USB ایزوله



کابل برق (در صورت نیاز)



نرم‌افزار و درایور (روی CD یا لینک دانلود)



دفترچه راهنما



جعبه یا کیف محافظ سیلیکونی







---



💡 کاربردها



این مدل مناسب برای طیف وسیعی از کاربران است:



🔧 مهندسان و تکنسین‌های تعمیرات برای تست و تحلیل مدارات

📚 اساتید و دانشجویان رشته برق/الکترونیک برای آموزش و آزمایشگاه

🏭 توسعه‌دهندگان سخت‌افزار صنعتی جهت بررسی کیفیت سیگنال و نویز

🔬 تحقیق و توسعه (R&D) برای بررسی سیگنال‌های سریع و پیچیده





---



🎯 مزایای رقابتی



✔ کیفیت ساخت بالا و طراحی حرفه‌ای

✔ قیمت اقتصادی در مقایسه با مدل‌های رومیزی

✔ رابط کاربری نرم‌افزار ساده ولی قدرتمند

✔ سازگار با لپ‌تاپ‌ها – مناسب برای محیط‌های آزمایشگاهی کوچک

✔ ایزولاسیون USB – ایمن برای تجهیزات و رایانه
