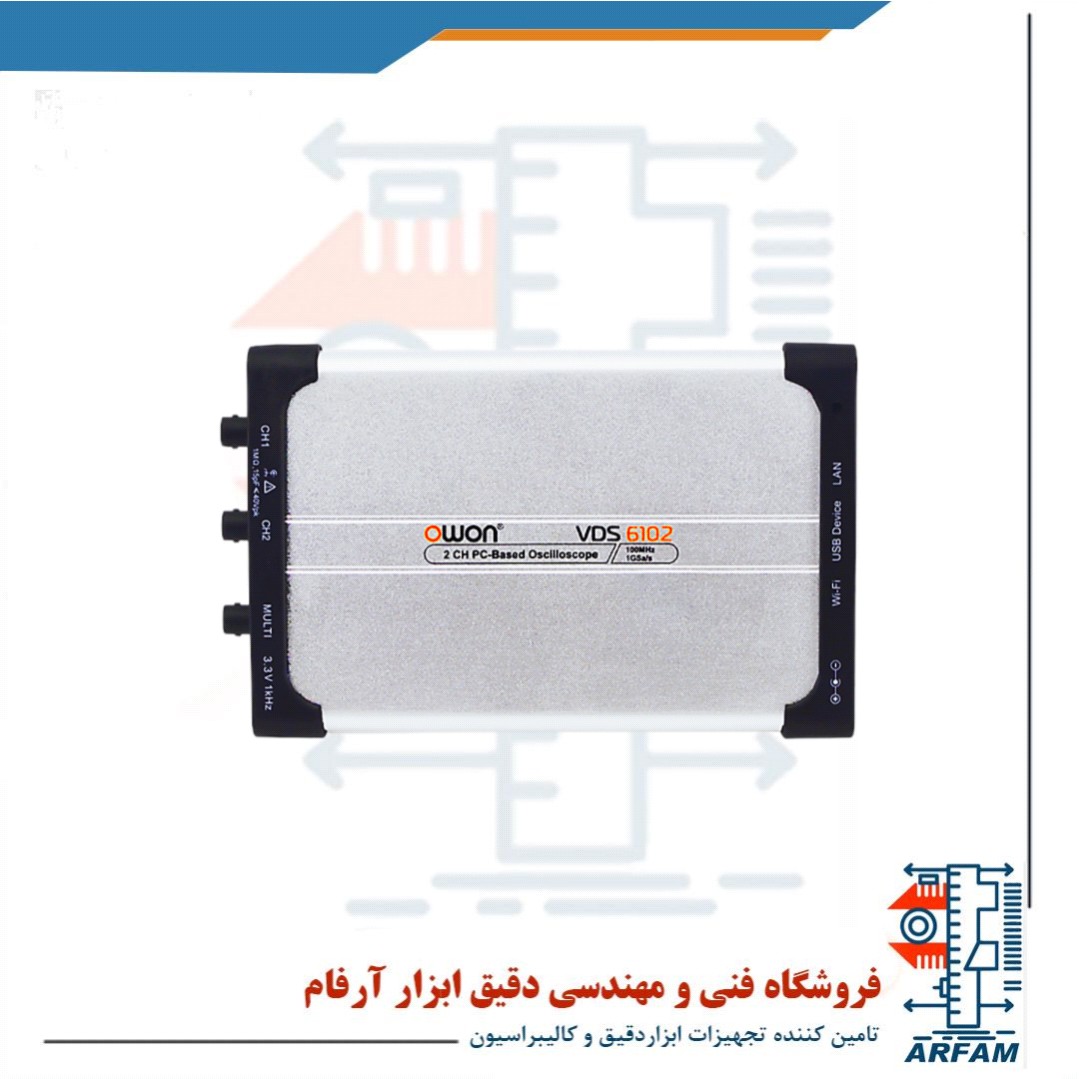

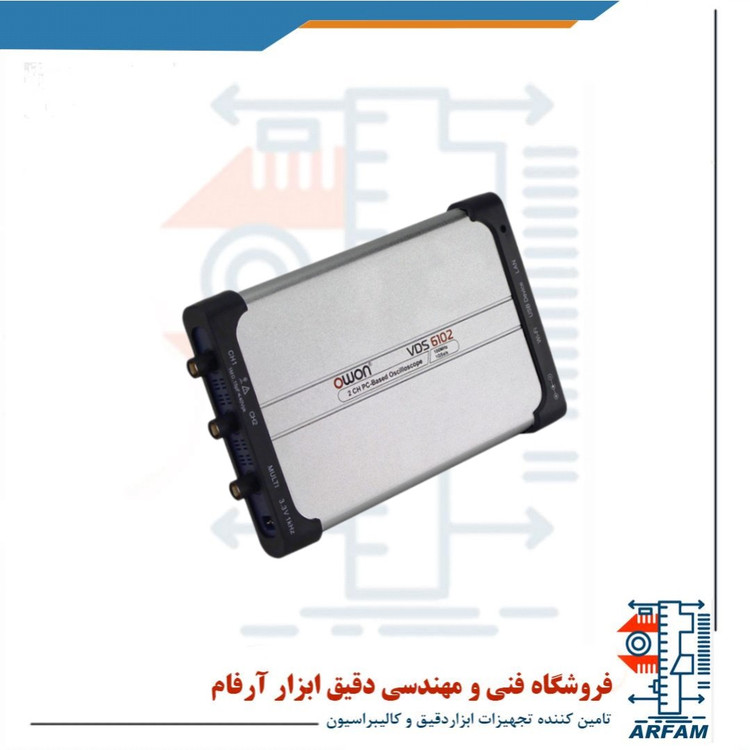

کارت اسیلوسکوپ owon مدل VDS-6102

🧪 معرفی کامل کارت اسیلوسکوپ Owon مدل VDS-6102



کارت اسیلوسکوپ Owon مدل VDS-6102 یکی از حرفه‌ای‌ترین ابزارهای اندازه‌گیری و تحلیل سیگنال در رده‌ی اسیلوسکوپ‌های USB است که برای اتصال مستقیم به کامپیوتر طراحی شده. این دستگاه با طراحی باریک و جمع‌وجور، عملکردی مشابه اسیلوسکوپ‌های رومیزی دارد ولی فضای بسیار کمی اشغال می‌کند.

این مدل با پهنای باند 100 مگاهرتز، نرخ نمونه‌برداری 1 گیگ‌سمپل بر ثانیه و طول رکورد 10 میلیون نقطه‌ای، به کاربران امکان تحلیل دقیق انواع سیگنال‌های آنالوگ و دیجیتال را می‌دهد.





---



🎯 ویژگی‌های کلیدی



✅ ۲ کانال اندازه‌گیری با دقت بالا



✅ تابع‌ساز داخلی (Wave Generator) با فرکانس خروجی تا 5 مگاهرتز



✅ رزولوشن ADC 8 بیت در نسخه استاندارد و 14 بیت در مدل پیشرفته‌تر (VDS-6102A)



✅ ضبط و ذخیره‌سازی طولانی با حافظه داخلی 10M



✅ اتصال سریع از طریق USB-C (سازگار با USB 2.0 و 3.0)



✅ پشتیبانی از LAN و Wi-Fi (با ماژول جداگانه) برای اتصال از راه دور



✅ پشتیبانی کامل از نرم‌افزار تحت ویندوز + SDK برای توسعه‌دهندگان



✅ اندازه‌گیری خودکار بیش از 20 پارامتر مانند: فرکانس، دامنه، RMS، زمان خیز و نزول، Duty Cycle و...







---



⚙️ مشخصات فنی دقیق



مشخصه مقدار



تعداد کانال ۲ کانال آنالوگ

پهنای باند 100 MHz

نرخ نمونه‌برداری 1 GSa/s (واقعی)

طول حافظه داخلی 10M

تابع‌ساز داخلی دارد، تا 5MHz

رزولوشن دیجیتال‌سازی 8 بیت (یا 14 بیت در مدل 6102A)

ولتاژ ورودی قابل‌پذیرش ±40V پیک به پیک

نرم‌افزار پشتیبانی ویندوز، LabVIEW، SCPI

ارتباطات USB-C، LAN، Wi-Fi (اختیاری)

ابعاد دستگاه 18×120×190 میلی‌متر

وزن دستگاه حدود 380 گرم







---



🌐 امکانات نرم‌افزاری و اتصال



نرم‌افزار قدرتمند PC Scope برای مشاهده و تحلیل سیگنال با قابلیت:



بزرگ‌نمایی (Zoom)



اندازه‌گیری اتوماتیک



تنظیم تریگر پیشرفته (Edge, Pulse, Slope)



ذخیره خروجی تصویر و داده‌ها در فرمت CSV یا Wave





امکان کنترل و برنامه‌نویسی از طریق پروتکل SCPI برای کارهای صنعتی و تحقیقاتی



پشتیبانی از نرم‌افزارهای مهندسی مانند LabVIEW و MATLAB







---



🔧 کاربردها



مهندسی الکترونیک، مخابرات، برق و کنترل



تعمیرات و تحلیل سیگنال‌های الکترونیکی



دانشگاه‌ها و آزمایشگاه‌های آموزشی



توسعه محصولات سخت‌افزاری و تست مدارات دیجیتال/آنالوگ



استفاده در محیط‌های صنعتی برای مانیتورینگ سیگنال







---



🟢 مزایای اصلی این مدل نسبت به سایر رقبا



طراحی جمع‌وجور و قابل‌حمل



دقت بالا و نرخ نمونه‌برداری بالا در سطح حرفه‌ای



پشتیبانی از ارتباطات متنوع برای کار در پروژه‌های تحقیقاتی



قابلیت استفاده با لپ‌تاپ، کامپیوتر و حتی اندروید (با OTG و اپلیکیشن‌های خاص)







---



📦 اقلام موجود در جعبه



دستگاه اسیلوسکوپ VDS-6102



۲ عدد پراب X1/X10



کابل USB-C



دفترچه راهنما



CD نرم‌افزار یا لینک دانلود



گیره اتصال زمین
