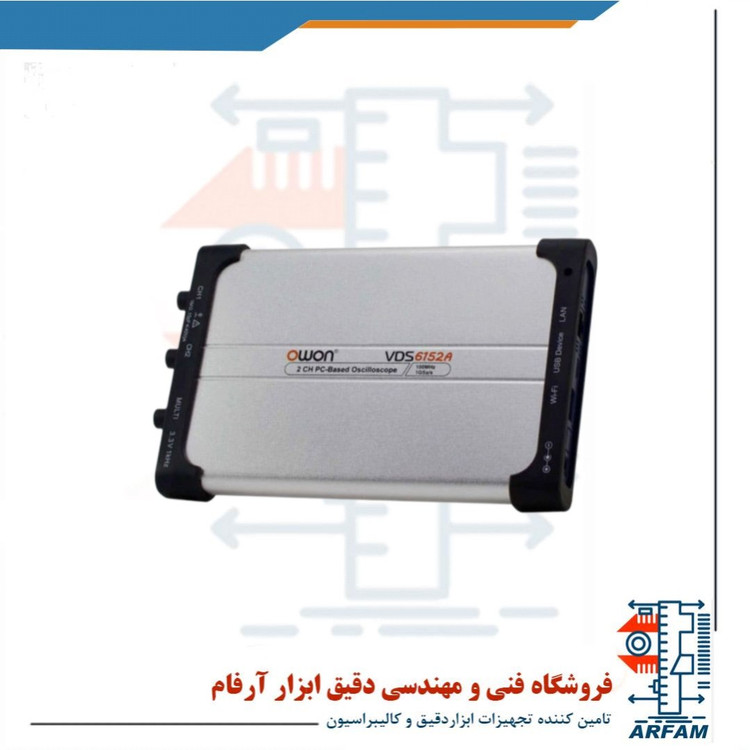

کارت اسیلوسکوپ owon مدل VDS-6152A





💡 معرفی کارت اسیلوسکوپ OWON مدل VDS-6152A



کارت اسیلوسکوپ OWON VDS-6152A یک ابزار پیشرفته و پرکاربرد در حوزه اندازه‌گیری و تحلیل سیگنال‌های الکتریکی است که به‌صورت مستقیم به کامپیوتر از طریق USB یا شبکه LAN متصل می‌شود. این دستگاه با پهنای باند ۱۵۰ مگاهرتز، نرخ نمونه‌برداری ۱ گیگا سمپل در ثانیه و رزولوشن فوق‌العاده ۱۴ بیت، دقت بسیار بالایی در ثبت و تحلیل سیگنال‌ها دارد. سری VDS6000A از OWON با طراحی فشرده، قابلیت‌های نرم‌افزاری قدرتمند و کیفیت ساخت بالا، گزینه‌ای ایده‌آل برای مهندسین، تکنسین‌ها، محققین و دانشجویان رشته‌های برق، الکترونیک، مخابرات و رباتیک محسوب می‌شود.





---



⚙️ ویژگی‌های کلیدی



رزولوشن ۱۴ بیت: ارائه وضوح بسیار بالا در مقایسه با اسیلوسکوپ‌های معمولی ۸ یا ۱۰ بیتی.



پهنای باند ۱۵۰MHz: مناسب برای تحلیل سیگنال‌های پرسرعت دیجیتال و آنالوگ.



نرخ نمونه‌برداری 1GS/s: امکان ثبت دقیق‌ترین تغییرات سیگنال.



طول حافظه 10Mpts: ذخیره تعداد زیادی از نمونه‌ها در هر بار اندازه‌گیری.



دارای ژنراتور تابع داخلی ۵MHz: برای تست فرکانس و تحریک مدارها بدون نیاز به تجهیزات مجزا.



اتصال از طریق USB و LAN: پشتیبانی از اتصال پایدار، سریع و چندمنظوره به کامپیوتر یا شبکه.



نرم‌افزار حرفه‌ای برای ویندوز: امکان نمایش هم‌زمان چند سیگنال، آنالیز FFT، ذخیره سیگنال‌ها، خروجی گرفتن از داده‌ها و تعریف تریگرهای پیشرفته.



پشتیبانی از SCPI و LabVIEW: مناسب برای اتوماسیون صنعتی، تست خودکار و پروژه‌های تحقیقاتی.







---



📦 اقلام داخل جعبه



دستگاه اصلی VDS-6152A



دو عدد پراب با کیفیت (1X / 10X)



کابل USB



کابل LAN



CD نرم‌افزار و درایور



دفترچه راهنما



آداپتور تغذیه (در مدل‌های LAN)







---



🧰 کاربردها



تست و عیب‌یابی مدارهای الکترونیکی



تحلیل سیگنال‌های مخابراتی و فرکانسی



استفاده در پروژه‌های تحقیقاتی دانشگاهی



تست قطعات نیمه‌هادی، ریزپردازنده‌ها و سیستم‌های دیجیتال



طراحی و دیباگ بردهای الکترونیکی صنعتی و آموزشی



پروژه‌های خودکارسازی صنعتی با استفاده از SCPI







---



📐 مشخصات فنی خلاصه



ویژگی مقدار



تعداد کانال‌ها ۲ کانال آنالوگ + ژنراتور تابع

پهنای باند ۱۵۰ مگاهرتز

نرخ نمونه‌برداری ۱ گیگا سمپل در ثانیه

رزولوشن ۱۴ بیت

حافظه داخلی ۱۰ میلیون نقطه

حالت‌های تریگر Edge, Pulse, Video, Slope و غیره

ژنراتور تابع داخلی ۵MHz، موج‌های سینوسی، مربعی و مثلثی

نمایش FFT داخلی دارد

رابط اتصال USB 2.0 / LAN

نرم‌افزار ویندوز (سازگار با Win7/8/10/11)

ابعاد ۱۹۰×۱۲۰×۱۸ میلی‌متر

وزن ۴۰۰ گرم







---



✅ مزایای رقابتی نسبت به سایر مدل‌ها



برخلاف بسیاری از اسیلوسکوپ‌های USB، این مدل دارای رزولوشن ۱۴ بیت واقعی است که دقت اندازه‌گیری را تا چند برابر افزایش می‌دهد.



پشتیبانی از ژنراتور تابع داخلی، نیازی به تهیه دستگاه مجزا ندارد.



نرم‌افزار کامل و قابل اطمینان با قابلیت اندازه‌گیری و ثبت داده‌های طولانی‌مدت.



طراحی مقاوم، کم‌حجم و سبک برای استفاده رومیزی یا حمل آسان
