کارت اسیلوسکوپ owon مدل VDS-6104

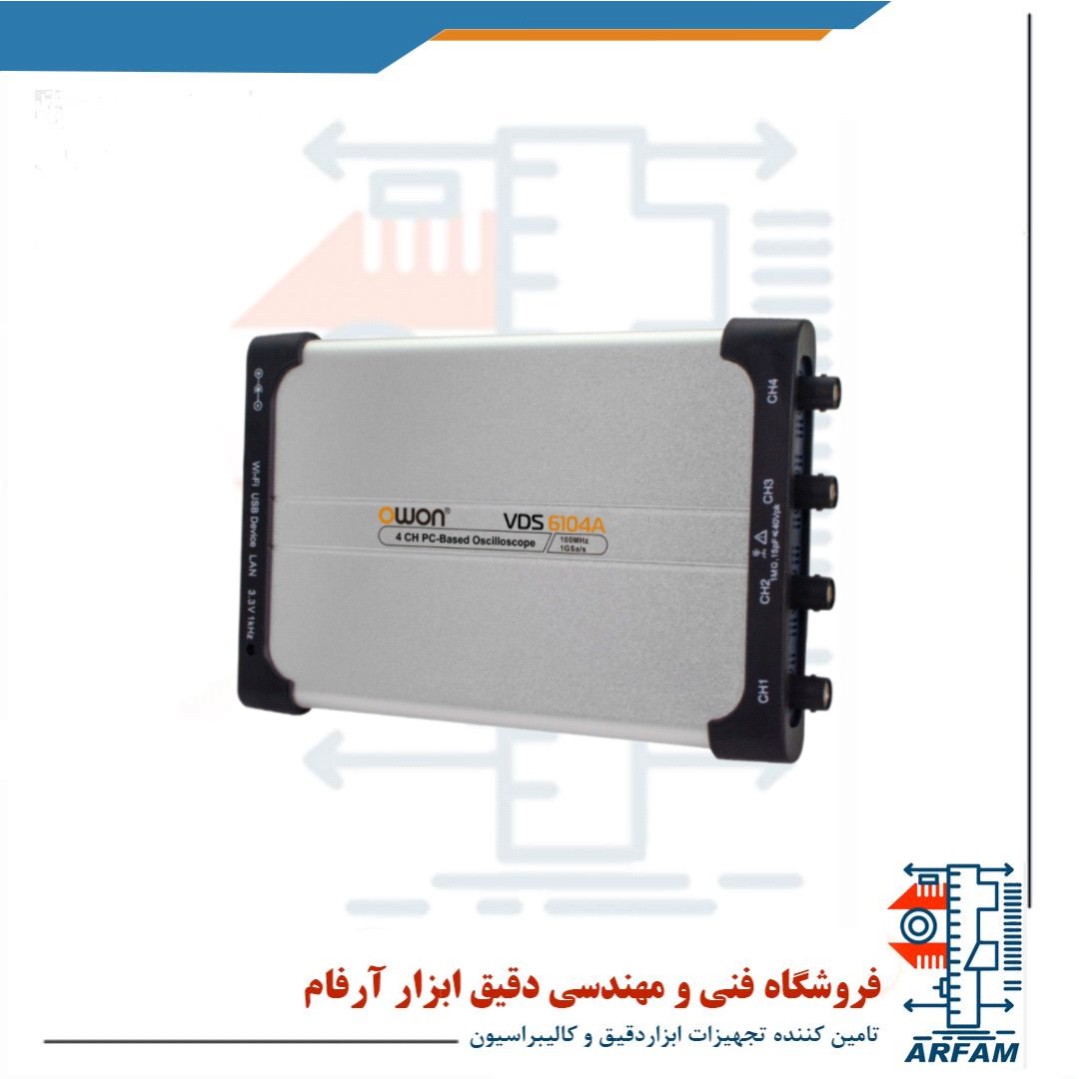

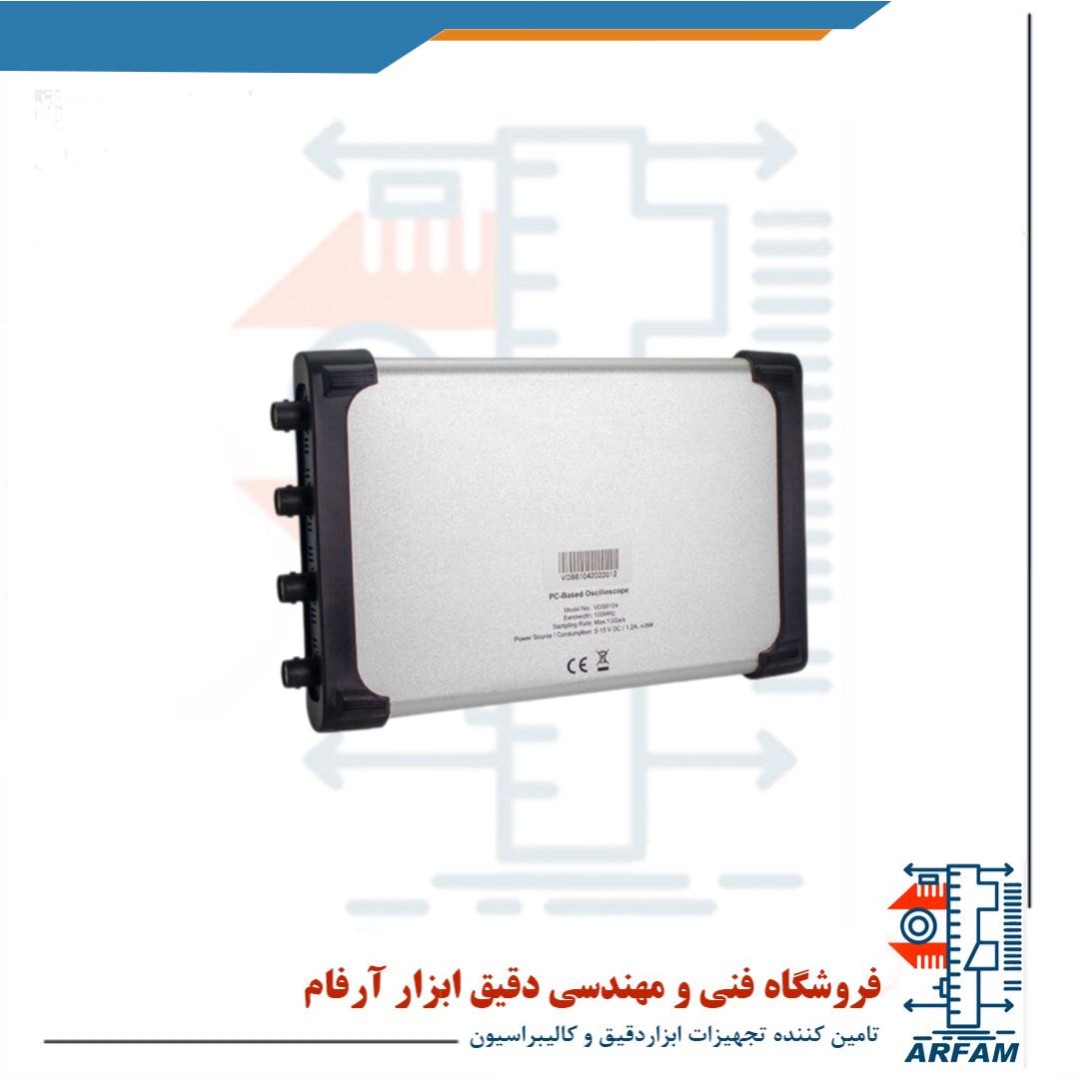

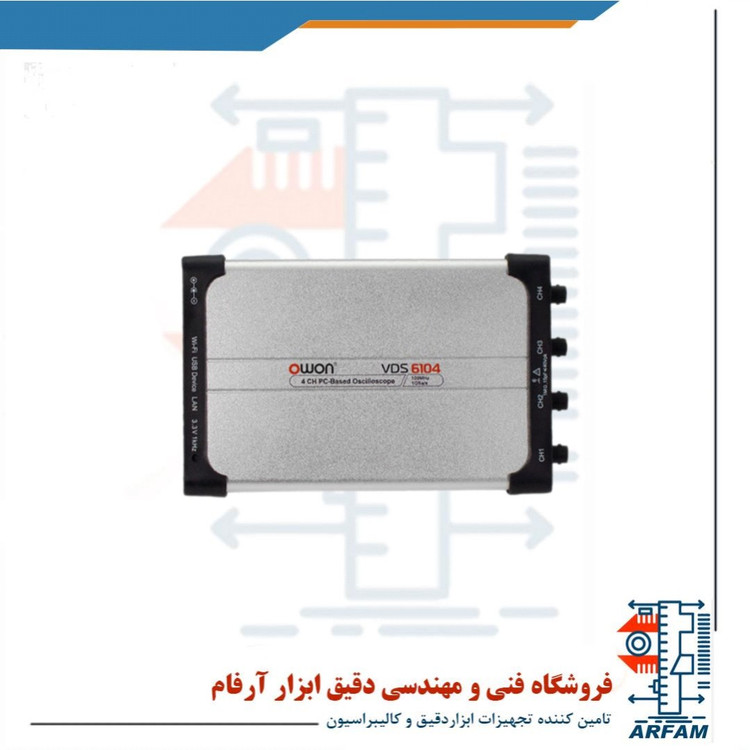

🎛️ کارت اسیلوسکوپ OWON مدل VDS-6104



ابزاری حرفه‌ای و پیشرفته برای تحلیل سیگنال‌های الکتریکی با دقت بالا



کارت اسیلوسکوپ OWON مدل VDS-6104 یک اسیلوسکوپ دیجیتال مبتنی بر کامپیوتر است که با طراحی کامپکت، عملکرد بالا و قیمت مناسب، گزینه‌ای ایده‌آل برای مهندسان برق، طراحان مدار، مراکز آموزشی و تعمیرکاران حرفه‌ای به شمار می‌رود. این اسیلوسکوپ با اتصال به کامپیوتر از طریق USB یا شبکه LAN، امکاناتی گسترده برای تحلیل دقیق سیگنال‌ها ارائه می‌دهد.





---



✅ ویژگی‌های کلیدی:



۴ کانال همزمان فعال برای اندازه‌گیری و مقایسه چند سیگنال به صورت هم‌زمان



پهنای باند ۱۰۰ مگاهرتز واقعی مناسب برای کاربردهای صنعتی و آموزشی



نرخ نمونه‌برداری تا ۱ گیگا سمپل بر ثانیه (1 GSa/s) برای ثبت دقیق‌ترین جزئیات سیگنال



عمق حافظه ۱۰ میلیون نقطه‌ای (10Mpts) برای ذخیره‌سازی طولانی و دقیق سیگنال‌ها



رزولوشن بالا تا ۱۴ بیت (در مدل VDS-6104A)، افزایش فوق‌العاده دقت نسبت به مدل‌های ۸ بیتی



مجهز به درگاه‌های USB و LAN برای اتصال راحت و سریع



پشتیبانی از اتصال Wi-Fi (به صورت آپشنال با دانگل)



نرم‌افزار قدرتمند و کاربرپسند برای ویندوز، با قابلیت به‌روزرسانی رایگان



پشتیبانی از دستورات SCPI و نرم‌افزارهای مهندسی مانند LabVIEW



طراحی بسیار سبک و قابل حمل با بدنه‌ای مقاوم و ابعاد کوچک







---



🎯 کاربردها:



تحلیل و تست مدارهای آنالوگ و دیجیتال



آموزش عملی در دانشگاه‌ها و آزمایشگاه‌ها



اندازه‌گیری و ثبت رویدادهای گذرا و لحظه‌ای



بررسی و تحلیل سیگنال‌های مخابراتی، صوتی و کنترلی



تحقیق و توسعه در صنایع برق و الکترونیک







---



⚙️ مشخصات فنی کامل:



مشخصه مقدار



تعداد کانال 4 کانال

پهنای باند 100MHz

نرخ نمونه‌برداری حداکثر 1GSa/s

رزولوشن 8 بیت (تا 14 بیت در نسخه A)

طول حافظه 10Mpts

ولتاژ ورودی حداکثر 40Vpp

محدوده مقیاس عمودی 2mV/div تا 5V/div

محدوده مقیاس زمانی 1ns/div تا 100s/div

رابط‌ها USB-C، LAN، آپشن Wi-Fi

تغذیه از طریق USB (۵ تا ۱۵ ولت DC)

ابعاد ۱۸×۱۲۰×۱۹۰ میلی‌متر

وزن حدود ۴۵۰ گرم

سیستم‌عامل پشتیبانی‌شده ویندوز 7/8/10/11، برخی نسخه‌های لینوکس و مک (غیررسمی)







---



🧠 مزایای رقابتی:



قیمت اقتصادی نسبت به عملکرد بالا



کیفیت ساخت عالی و طراحی صنعتی



پشتیبانی از ذخیره‌سازی، تحلیل FFT، نمایش چند سیگنال، اندازه‌گیری اتوماتیک



به‌روزرسانی‌های نرم‌افزاری رایگان و فعال بودن پشتیبانی OWON



سازگاری با انواع پروب عمومی و اختصاصی







---



📦 محتویات جعبه:



دستگاه کارت اسیلوسکوپ OWON VDS-6104



۴ عدد پراب حرفه‌ای



کابل USB



کابل LAN (در برخی بسته‌ها)



CD نرم‌افزار



دفترچه راهنما



کارت گارانتی (در صورت خرید از نماینده رسمی)
