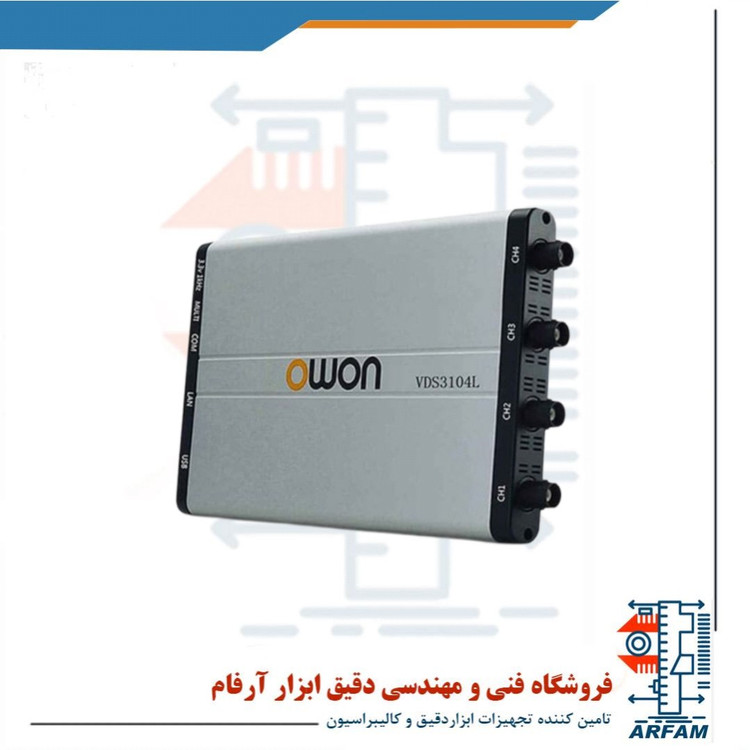

کارت اسیلوسکوپ owon مدل VDS-3104L

💡 معرفی اجمالی کارت اسیلوسکوپ OWON مدل VDS-3104L



کارت اسیلوسکوپ OWON مدل VDS-3104L یک ابزار اندازه‌گیری پیشرفته و قابل حمل است که برای استفاده با کامپیوتر طراحی شده. این مدل با اتصال از طریق USB ایزوله‌شده یا پورت LAN به رایانه متصل می‌شود و امکانات متنوعی برای آنالیز سیگنال‌ها در اختیار کاربران قرار می‌دهد. با پهنای باند ۱۰۰ مگاهرتز، ۴ کانال ورودی آنالوگ و نرخ نمونه‌برداری ۱ گیگا‌سمپل در ثانیه، این اسیلوسکوپ مناسب مهندسان، دانشجویان و تعمیرکاران حرفه‌ای در حوزه الکترونیک است.



طراحی جمع‌وجور، قابلیت کنترل از راه دور و پشتیبانی از حالت‌های مختلف تریگر، این مدل را به یک انتخاب ایده‌آل برای کاربردهای پرتابل، آموزشی و صنعتی تبدیل کرده است.





---



✅ ویژگی‌های کلیدی



نوع دستگاه: کارت اسیلوسکوپ قابل اتصال به کامپیوتر (PC-based)



تعداد کانال‌ها: ۴ کانال آنالوگ + ۱ کانال مولتی فانکشن



پهنای باند آنالوگ: 100 MHz واقعی



نرخ نمونه‌برداری: 1 GS/s (در زمان واقعی)



طول رکورد حافظه: تا 5Mpts (۵ میلیون نقطه)



رزولوشن عمودی: 8 بیت



بازه حساسیت عمودی: از 5 mV/div تا 5 V/div



مقیاس افقی (Time Base): از 2ns/div تا 100s/div



حداکثر ولتاژ ورودی: ±40V (Peak-to-Peak)



نوع تریگر: Edge, Pulse, Video, Slope, Alternate



آنالیز سیگنال: پشتیبانی از FFT، حالت X-Y، و اندازه‌گیری‌های خودکار



رابط کاربری نرم‌افزار: حرفه‌ای، قابل نصب روی Windows، با زبان‌های مختلف



اتصال به رایانه: USB ایزوله شده (برای جلوگیری از نویز و آسیب)، LAN برای کنترل از راه دور



تغذیه: از طریق USB یا آداپتور (در حالت LAN)



ابعاد باریک و طراحی سبک: ضخامت فقط 18 میلی‌متر



قابلیت نصب روی دیوار یا میز آزمایشگاه







---

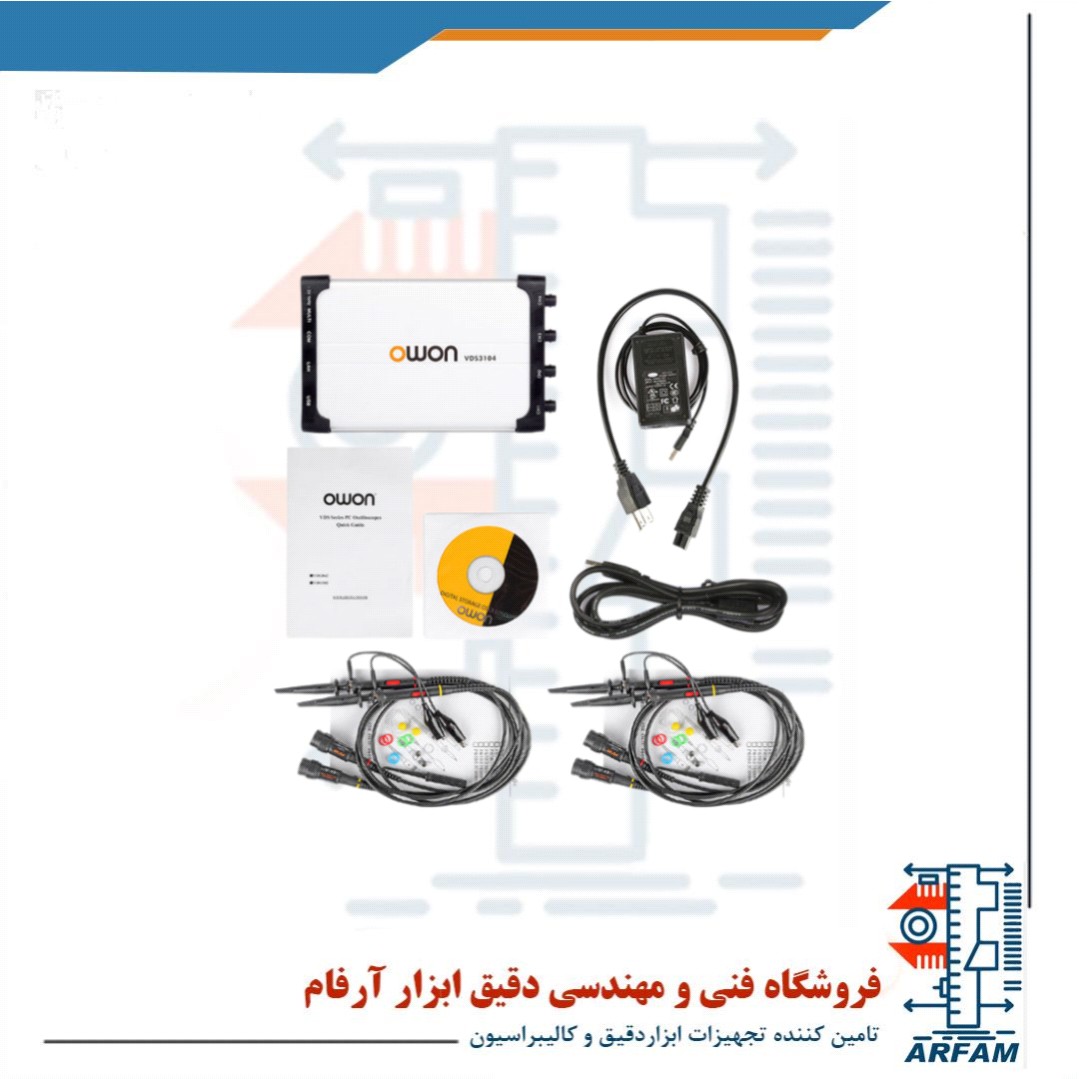

🎁 اقلام همراه



کارت اسیلوسکوپ VDS-3104L



۲ عدد پروب پسیو (10:1 و 1:1 قابل تنظیم)



کابل USB ایزوله



کابل LAN



آداپتور برق (برای حالت LAN)



CD نرم‌افزار و درایور



کیف سیلیکونی محافظ



ابزار کالیبراسیون و دفترچه راهنما







---



🛠 کاربردها



تست و عیب‌یابی بردهای الکترونیکی



آموزش در آزمایشگاه‌های دانشگاهی



پروژه‌های تحقیقاتی



تعمیرات صنعتی و خانگی



پروژه‌های DIY و توسعه سخت‌افزار







---



⭐ مزایای برجسته



دقت بالا با نرخ نمونه‌برداری واقعی



اتصال ایزوله‌شده USB برای محافظت از سخت‌افزار



قابل حمل و سبک برای استفاده در محیط‌های مختلف



قیمت اقتصادی در مقایسه با اسیلوسکوپ‌های رومیزی



قابلیت کنترل و مانیتورینگ از راه دور از طریق LAN
