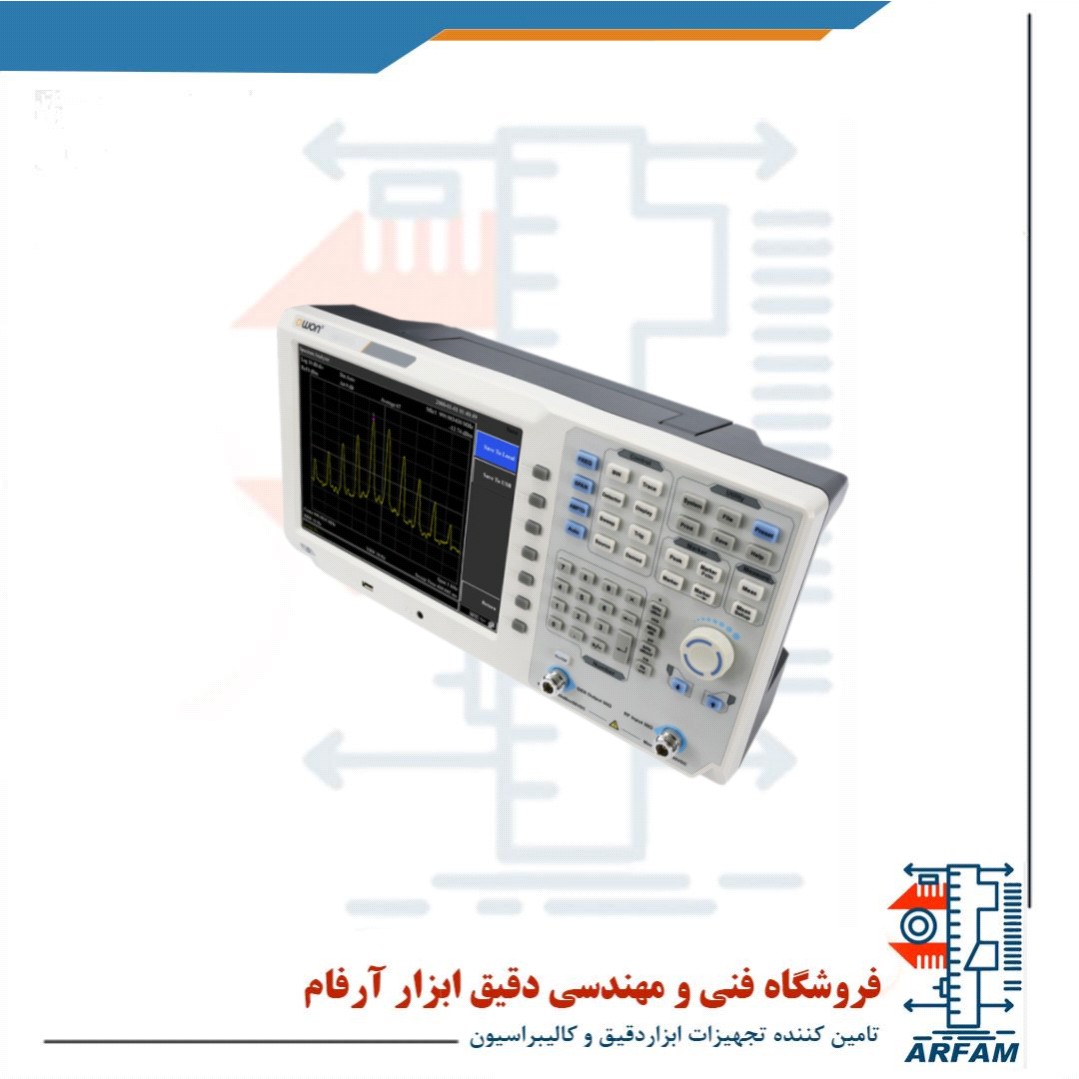

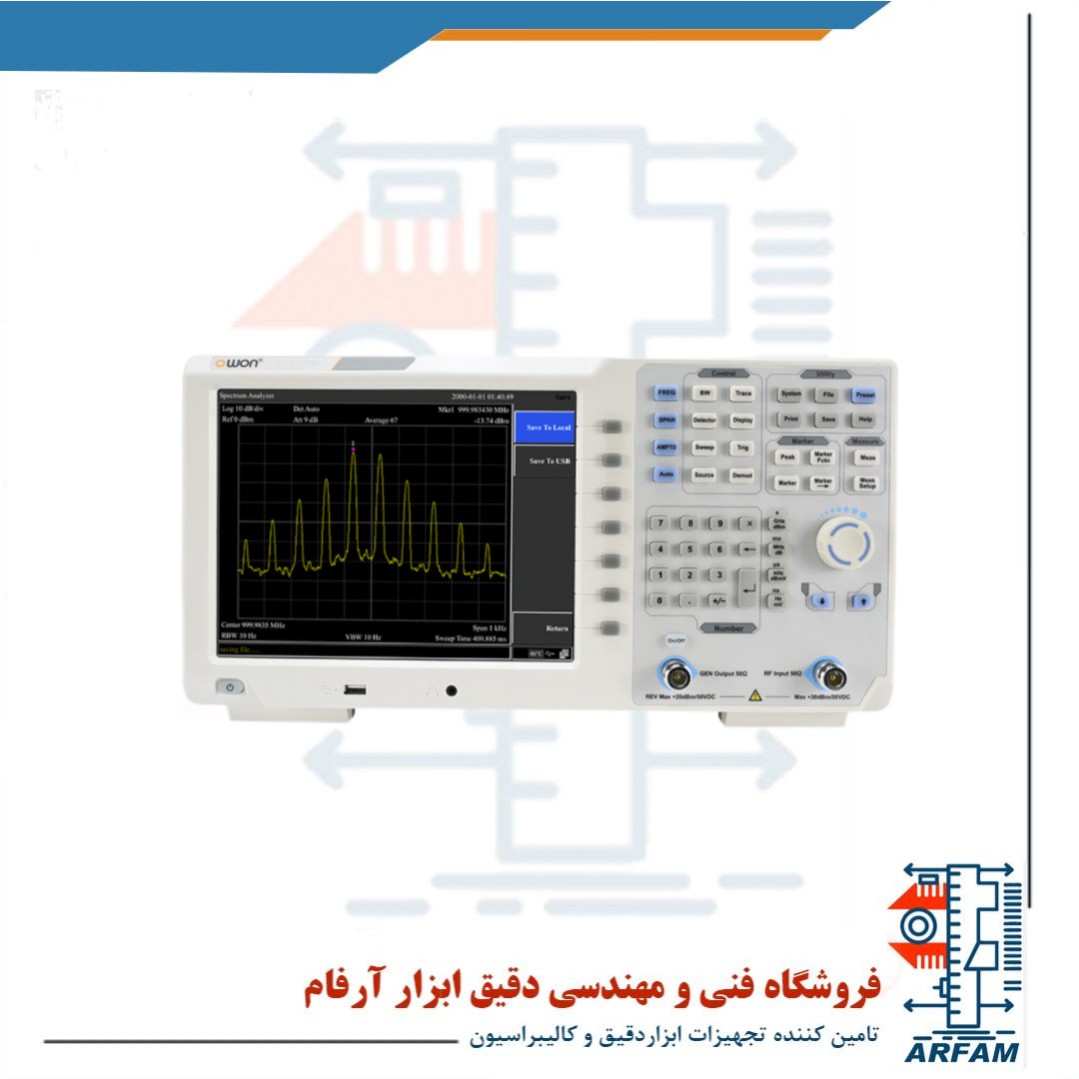

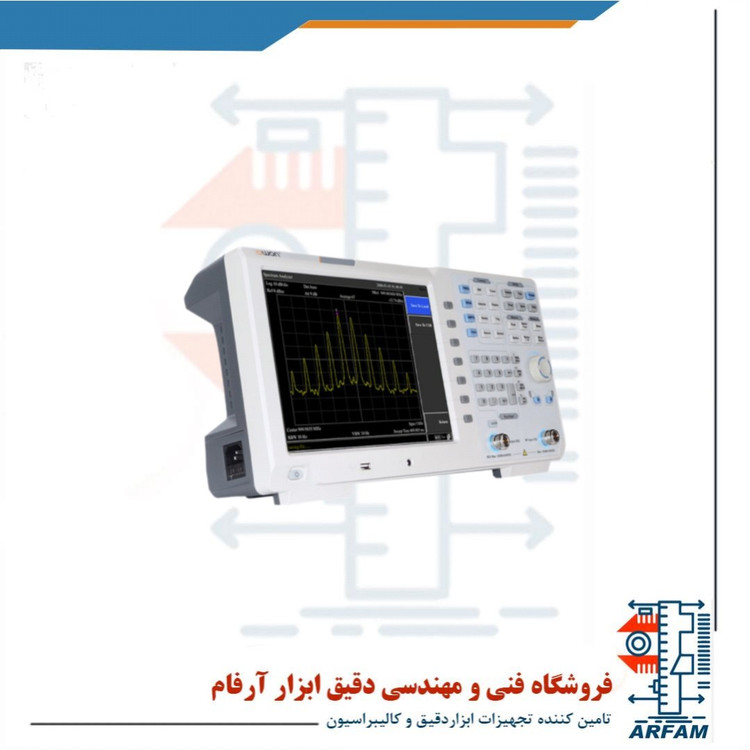

اسپکتروم آنالایز دیجیتال owon مدل XSA1075P

✔ معرفی محصول:



XSA1075P-TG یکی از پیشرفته‌ترین اسپکتروم آنالایزرهای برند OWON است که برای تحلیل دقیق و حرفه‌ای سیگنال‌های RF در محدوده گسترده 9 kHz تا 7.5 GHz طراحی شده است. این دستگاه با داشتن نویز بسیار پایین، دقت بالا، و امکانات تحلیلی پیشرفته مانند Tracking Generator داخلی و تحلیل EMI، انتخابی عالی برای آزمایشگاه‌ها، مراکز تحقیق و توسعه، شرکت‌های مخابراتی، طراحان مدار RF، و مهندسان حوزه اینترنت اشیاء و تجهیزات وایرلس به‌شمار می‌رود.





---



🎯 کاربردها:



تحلیل طیف سیگنال‌های بی‌سیم و RF



طراحی، تست و عیب‌یابی آنتن، تقویت‌کننده، فیلتر و مدارهای رادیویی



بررسی انتشار تداخل الکترومغناطیسی (EMI Pre-compliance)



بررسی مدولاسیون دیجیتال (ASK، FSK، OOK و ...)



تست کلیدهای ریموت، سیستم‌های TPMS، RFID و تجهیزات IoT







---



💡 ویژگی‌های کلیدی:



رنج فرکانس وسیع: از 9 کیلوهرتز تا 7.5 گیگاهرتز



نویز پایین (DANL): تا -160 dBm/Hz با پری‌امپلیفایر، مناسب تحلیل سیگنال‌های بسیار ضعیف



نویز فاز بسیار کم: کمتر از -106 dBc/Hz در فاصله 10kHz از حامل



Tracking Generator داخلی: در بازه 100kHz تا 7.5GHz برای تحلیل فیلتر، کابل، آنتن و...



نمایشگر لمسی 10.4 اینچی: با رزولوشن بالا و رابط کاربری گرافیکی روان



پهنای باند تفکیک (RBW): قابل تنظیم از 1Hz تا 1MHz



نمایش طیف لحظه‌ای + Waterfall: برای تحلیل تغییرات سیگنال در طول زمان



تحلیل پیشرفته EMI: با پشتیبانی از استانداردهای بین‌المللی و نرم‌افزار مخصوص



حالت Pass/Fail و Limit Line: برای تست اتوماتیک قطعات بر اساس معیار مشخص



قابلیت ذخیره تصویر، داده و گزارش‌ها از طریق USB/LAN







---



⚙ مشخصات فنی کامل:



مشخصه مقدار



بازه فرکانس 9 kHz تا 7.5 GHz

RBW 1 Hz تا 1 MHz (قابل انتخاب به صورت 1/3/5/10)

VBW 1 Hz تا 3 MHz

DANL تا -160 dBm/Hz

نویز فاز < -106 dBc/Hz @ 10kHz offset

دقت فرکانسی < ±1 ppm/year

Tracking Generator دارد (100 kHz ~ 7.5 GHz, -40 تا 0 dBm)

نمایشگر 10.4 اینچ لمسی، 1024×768 پیکسل

واسط‌های ارتباطی USB, LAN, HDMI, هدفون

حافظه داخلی ذخیره مستقیم فرکانس‌ها، تنظیمات و تصاویر

ابعاد 375×185×120 میلی‌متر

وزن حدود 5 کیلوگرم







---



🧪 امکانات نرم‌افزاری:



پشتیبانی از نرم‌افزار تحلیل EMI اختصاصی با بیش از 200 نوع تست استاندارد



قابلیت به‌روزرسانی سیستم عامل



تحلیل اتوماتیک سیگنال‌های مدوله شده (ASK, FSK, OOK)



اتصال به کامپیوتر برای لاگ گرفتن و کنترل از راه دور



قابلیت ذخیره مقادیر Peak، نمایش Marker، تابع Auto Tune







---



✅ مزایای استفاده از OWON XSA1075P:



قیمت مناسب‌تر در مقایسه با مدل‌های مشابه از برندهای بزرگ مثل Keysight یا Rohde&Schwarz



مناسب برای طیف گسترده‌ای از کاربردهای آموزشی، صنعتی و تحقیقاتی



کیفیت ساخت بالا و طراحی ارگونومیک



پشتیبانی از طیف گسترده‌ای از تست‌ها در یک دستگاه







---



🧰 اقلام همراه دستگاه:



کابل برق



کابل USB



دفترچه راهنما



نرم‌افزار EMI (CD یا لینک دانلود)



پروب یا آنتن اختیاری (بسته به پکیج)
