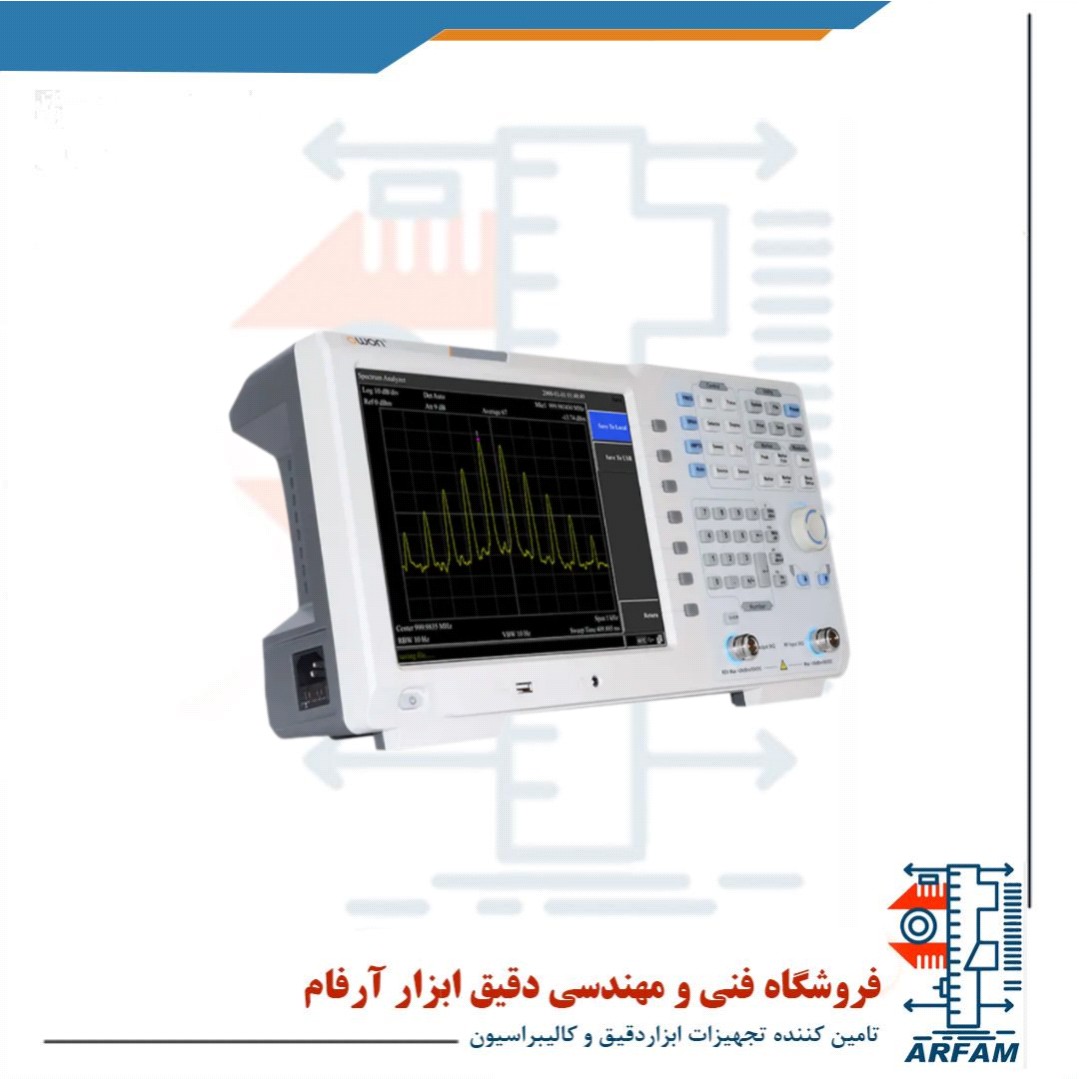

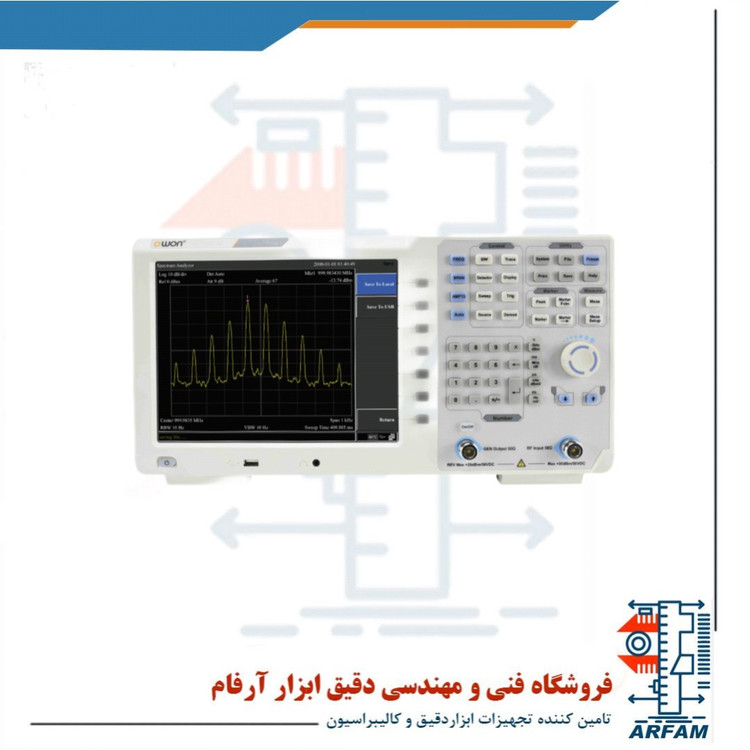

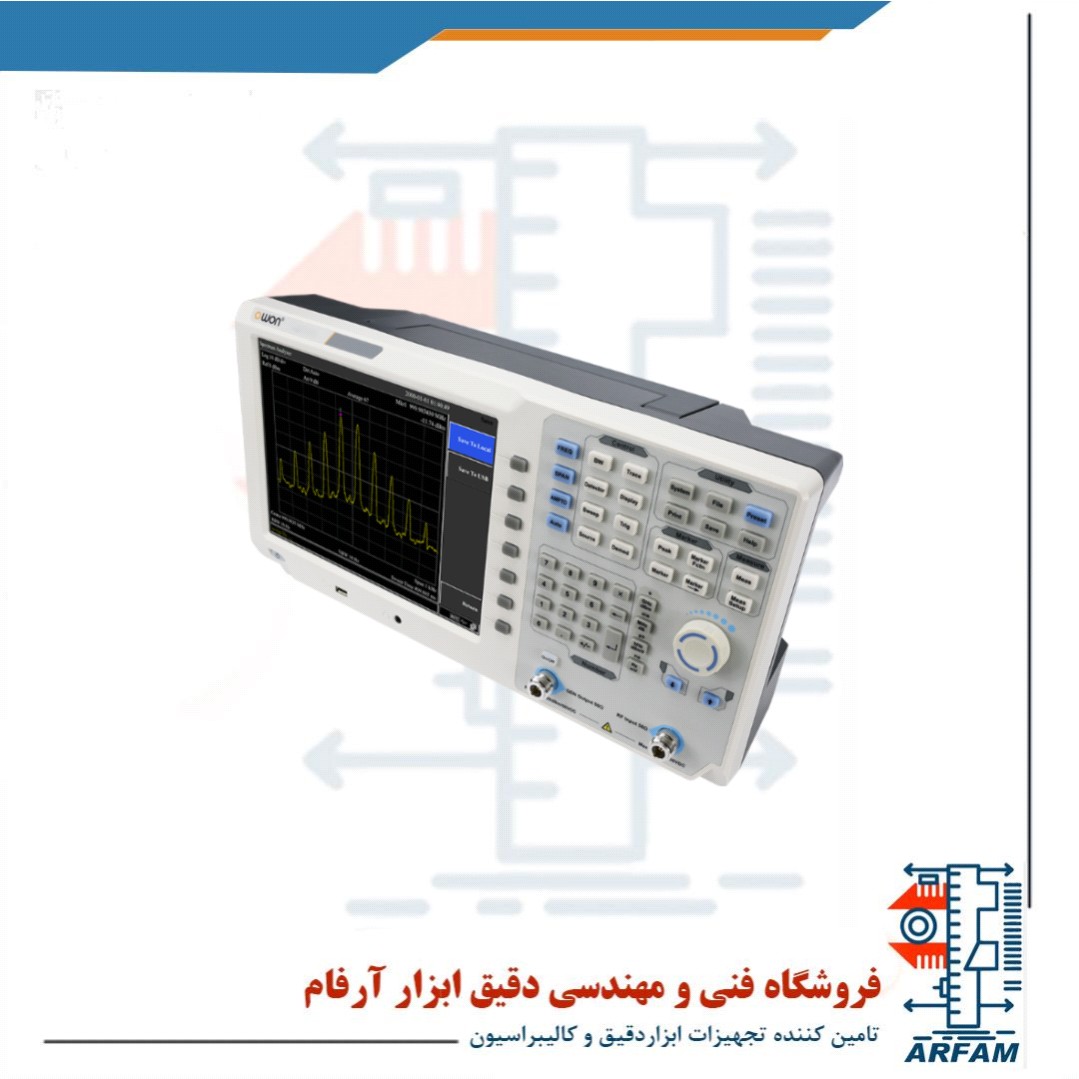

اسپکتروم آنالایز دیجیتال owon مدل XSA 1036+TG

✅ معرفی کلی دستگاه OWON XSA-1036+TG



اسپکتروم آنالایزر دیجیتال OWON XSA-1036+TG یک ابزار قدرتمند و حرفه‌ای برای تحلیل طیف سیگنال‌های فرکانسی در بازه‌ی 9 کیلوهرتز تا 3.6 گیگاهرتز است. این مدل با داشتن ژنراتور ردیاب داخلی (Tracking Generator)، امکان تحلیل دقیق اجزای غیرفعال مانند فیلترها، کابل‌ها، آنتن‌ها و سایر مدارهای RF را فراهم می‌کند. طراحی رومیزی، نمایشگر بزرگ، دقت بالا و حساسیت فوق‌العاده، این آنالایزر را به گزینه‌ای مناسب برای کارهای تحقیقاتی، صنعتی، تعمیرگاهی و آموزشی تبدیل کرده است.





---



⚙️ مشخصات فنی کامل



ویژگی مقدار



بازه فرکانسی 9 kHz – 3.6 GHz

رزولوشن فرکانسی (RBW) قابل تنظیم از 10 Hz تا 1 MHz

نویز فاز بهتر از -106 dBc/Hz در 10 kHz offset

حداقل نویز قابل نمایش (DANL) تا -160 dBm/Hz با پری‌امپلی‌فایر

دقت اندازه‌گیری دامنه بهتر از ±1.5 dB

دامنه سیگنال ورودی حداکثر +30 dBm

ژنراتور ردیاب داخلی (TG) فرکانس 9 kHz تا 3.6 GHz با توان خروجی قابل تنظیم از -40 dBm تا 0 dBm

حالت‌های اندازه‌گیری تحلیل طیف، تحلیل EMI، نمایش Waterfall، شمارشگر فرکانس، تست مدولاسیون

صفحه نمایش 10.4 اینچ LCD رنگی، رزولوشن 1024×768، لمسی

رابط‌ها USB host/device، LAN، HDMI/VGA، خروجی هدفون، پورت کالیبراسیون

حافظه داخلی و خارجی ذخیره فرمت‌های Trace، Screenshot، گزارش PDF روی USB

ابعاد و وزن 421×221×115 mm / وزن حدود 5 کیلوگرم

قابلیت بروزرسانی نرم‌افزاری از طریق USB یا LAN







---



🔍 امکانات ویژه



تحلیل EMI داخلی: با فیلترهای پیش‌فرض، تست‌های Pass/Fail و نمای طیف به‌صورت Real-Time و Waterfall



فیلترهای دیجیتال قابل تنظیم: برای حذف نویز و دقیق‌تر دیدن سیگنال‌های کم‌قدرت



سیستم نشانگرهای پیشرفته: مانند Peak Search، Delta Marker، Band Power و Channel Power



تحلیل دقیق مدولاسیون AM/FM



امکان اتصال به کامپیوتر جهت تحلیل و گزارش‌گیری حرفه‌ای با نرم‌افزار PC







---



🎓 کاربردهای تخصصی



تحلیل طیف سیگنال در محیط‌های RF و بی‌سیم



اندازه‌گیری فرکانس و قدرت سیگنال در تجهیزات مخابراتی



بررسی نویزهای الکترومغناطیسی در پروژه‌های EMC/EMI



بررسی پاسخ فرکانسی اجزای غیرفعال (فیلتر، آنتن، کابل و ...)



مناسب برای مراکز آموزشی، آزمایشگاه‌های تحقیق و توسعه، و تعمیرگاه‌های حرفه‌ای RF







---



✅ مزایا نسبت به رقبا



دارای TG داخلی (برخلاف برخی مدل‌های دیگر مانند Rigol DSA815 بدون TG)



قیمت اقتصادی‌تر با امکانات پیشرفته‌تر نسبت به برندهای هم‌رده



کیفیت ساخت بالا و پشتیبانی نرم‌افزاری مداوم از طرف OWON



قابل‌حمل‌تر و سبک‌تر از برخی آنالایزرهای صنعتی مشابه







---



📦 اقلام همراه در جعبه



کابل برق



دفترچه راهنما



CD نرم‌افزار و درایور



کابل USB



مبدل‌ها و کانکتورهای RF (در برخی پکیج‌ها)
