اسپکتروم آنالایز دیجیتال owon مدل XSA 1015+TG

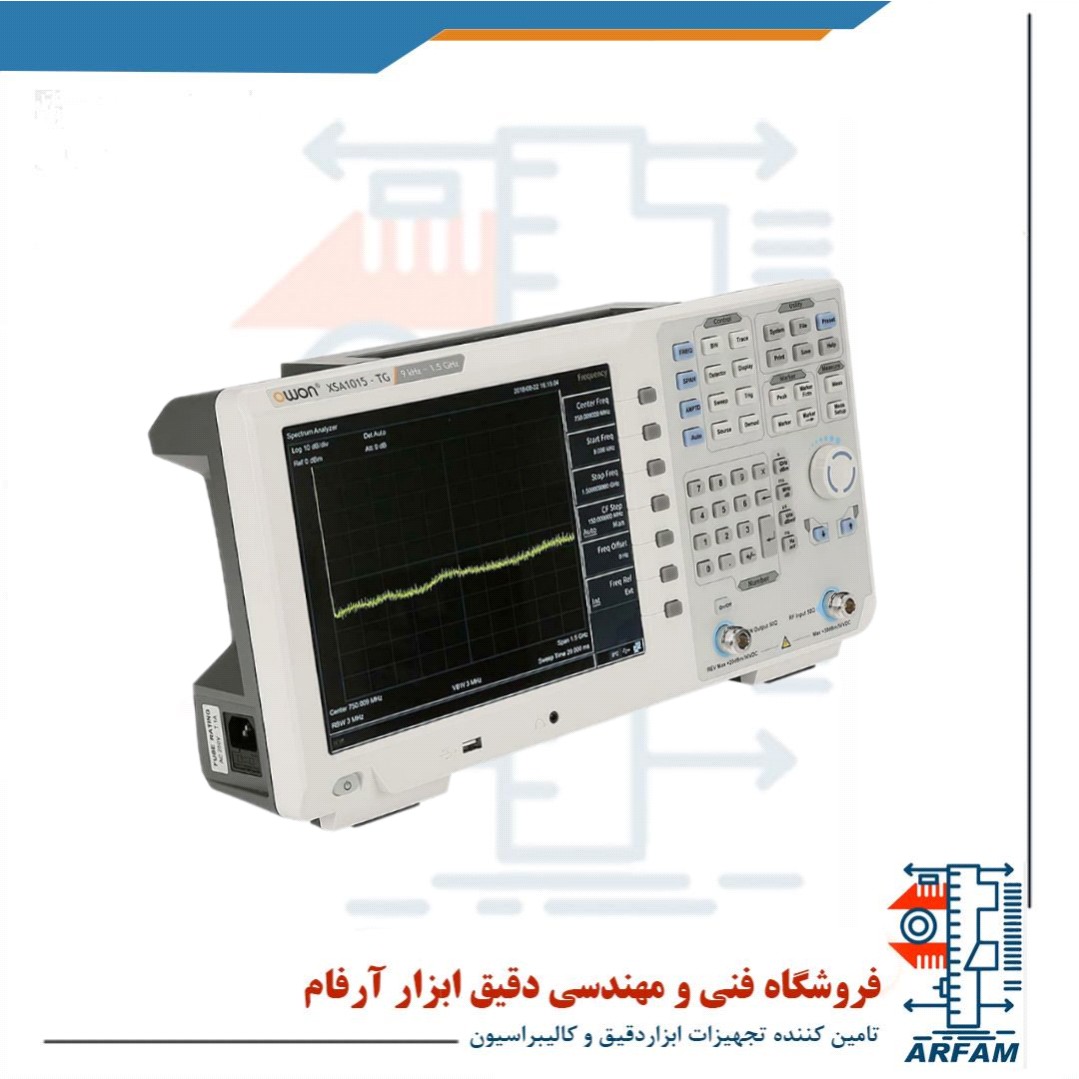

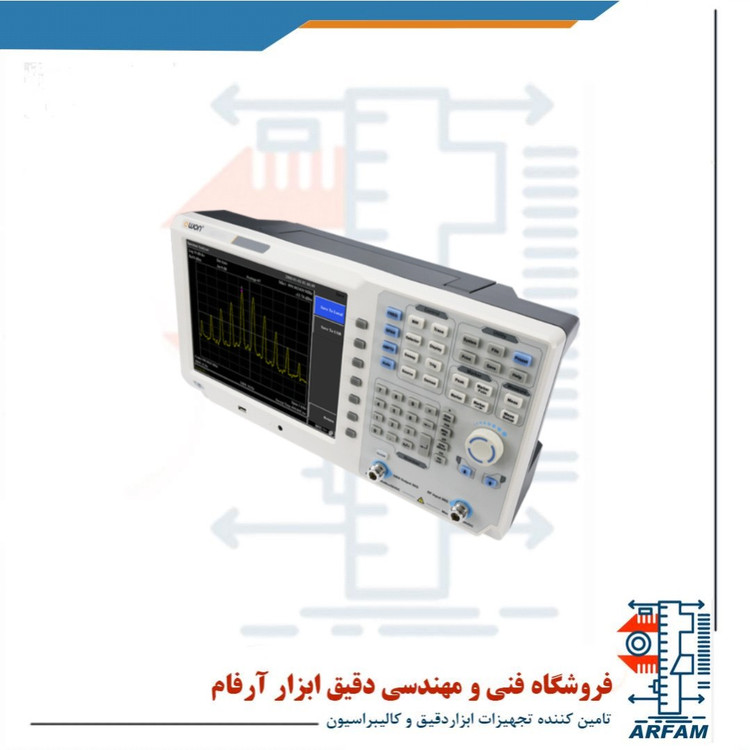

اسپکتروم آنالایزر دیجیتال OWON مدل XSA1015+TG



اسپکتروم آنالایزر دیجیتال OWON مدل XSA1015+TG یکی از تجهیزات پیشرفته و اقتصادی برای اندازه‌گیری و تحلیل طیف فرکانسی سیگنال‌ها در کاربردهای RF و مخابراتی است. این دستگاه با بازه فرکانسی ۹ کیلوهرتز تا ۱٫۵ گیگاهرتز، امکاناتی نظیر نمایش دقیق سیگنال‌ها، قابلیت Tracking Generator، آزمون EMI پیش‌انطباقی، صفحه‌نمایش بزرگ لمسی و قابلیت ذخیره‌سازی و تحلیل خودکار را در اختیار کاربران قرار می‌دهد.



این مدل با توجه به کیفیت ساخت بالا، رابط کاربری آسان، دقت بسیار خوب و قیمت مناسب، یک انتخاب هوشمندانه برای کاربرانی است که به دنبال یک اسپکتروم آنالایزر حرفه‌ای ولی مقرون‌به‌صرفه هستند.





---



ویژگی‌های برجسته دستگاه:



🔹 رنج فرکانسی گسترده



از ۹ کیلوهرتز تا ۱٫۵ گیگاهرتز



مناسب برای کاربردهای عمومی و صنعتی در حوزه RF، تست آنتن، سیگنال‌های وایرلس، مدارهای فرستنده و گیرنده و ...





🔹 صفحه نمایش بزرگ و لمسی



نمایشگر ۱۰.۴ اینچی رنگی از نوع TFT LCD



وضوح بالا و پشتیبانی از نمایش چندگانه (Multiple Trace)



امکان تعامل مستقیم با نمودارها و تنظیمات از طریق لمس





🔹 دقت بالا و نویز پایین



سطح نویز پایه (DANL) تا -160 dBm/Hz با پیش‌تقویت‌کننده



نویز فاز کم در فرکانس‌های بالا



مناسب برای تشخیص دقیق سیگنال‌های ضعیف





🔹 دارای Tracking Generator داخلی



محدوده ۱۰۰ کیلوهرتز تا ۱٫۵ گیگاهرتز



مناسب برای اندازه‌گیری پاسخ فرکانسی فیلترها، کابل‌ها و قطعات پسیو



توان خروجی قابل تنظیم از -30 تا 0 dBm





🔹 آزمون‌های EMI Pre-Compliance



دارای فیلترهای EMI و قابلیت اندازه‌گیری سریع جهت پیش‌بررسی سازگاری الکترومغناطیسی (EMC/EMI)



پشتیبانی از حالت Peak، Average و Quasi-Peak برای استانداردهای صنعتی





🔹 حافظه داخلی و خروجی‌های متنوع



امکان ذخیره تصاویر، داده‌ها و تنظیمات

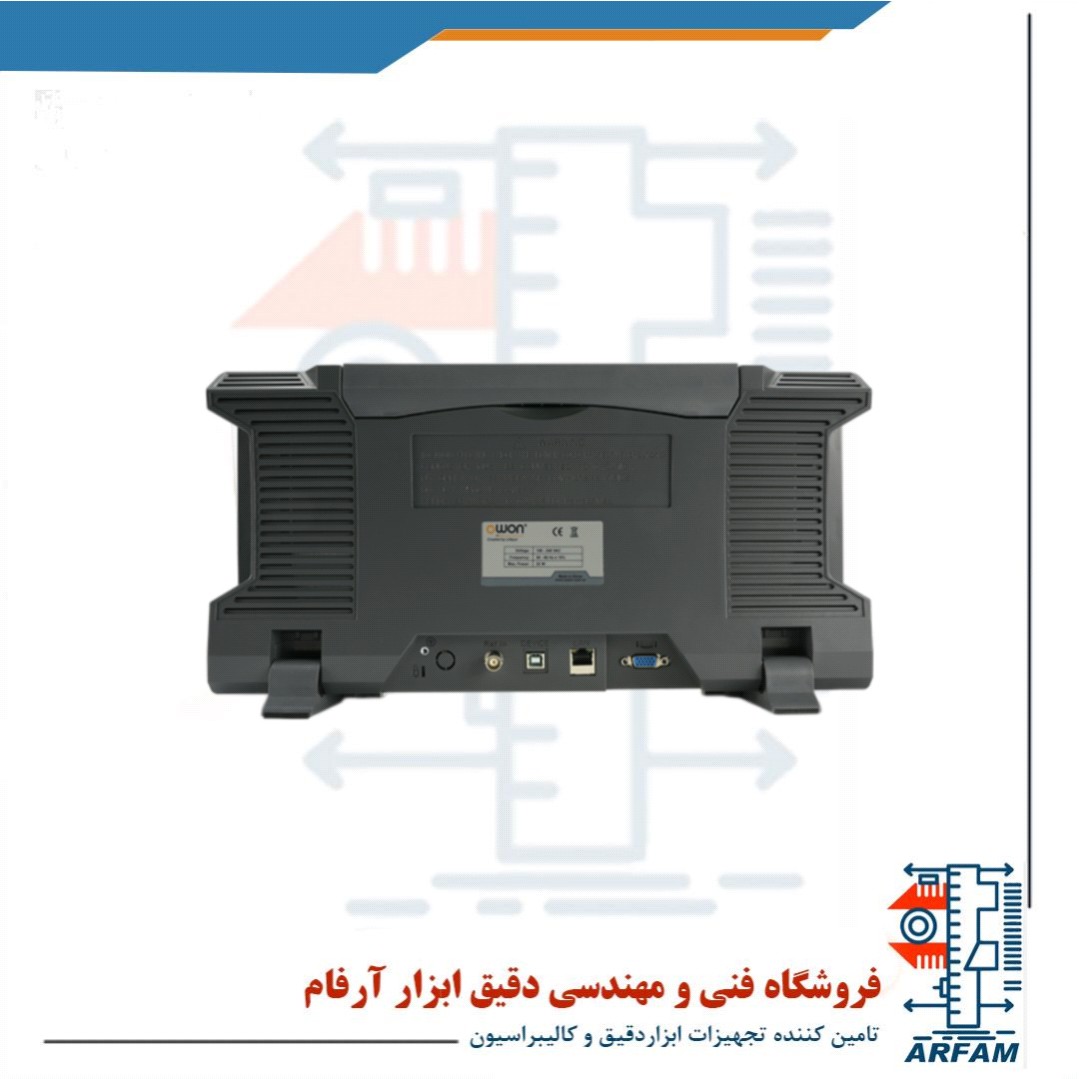

پورت‌های USB، LAN، VGA، هدفون، خروجی کالیبراسیون



قابلیت اتصال به کامپیوتر برای انتقال داده و کنترل از راه دور





🔹 کاربری آسان و طراحی ارگونومیک



منوهای قابل فهم، چرخ کنترل مرکزی، میانبرهای لمسی



قابلیت‌های Auto Tune، Marker، Zoom، Limit Line و Pass/Fail



طراحی مقاوم با وزن حدود ۵ کیلوگرم و قابل حمل







---



کاربردهای پیشنهادی:



✅ تست و اندازه‌گیری در حوزه RF

✅ بررسی خروجی تجهیزات بی‌سیم مانند مودم، فرستنده، گیرنده

✅ تحلیل پاسخ فیلترها، کابل‌ها و مدارهای تطبیق

✅ بررسی نویزهای مزاحم در پروژه‌های الکترونیکی

✅ اندازه‌گیری سطوح تداخل الکترومغناطیسی (EMI)





---



مشخصات فنی خلاصه:



مشخصه فنی مقدار



محدوده فرکانسی ۹ kHz تا ۱.۵ GHz

Resolution Bandwidth از ۱۰ Hz تا ۵۰۰ kHz (همچنین ۱M/۳M اختیاری)

DANL تا −160 dBm/Hz (با پیش‌تقویت)

دقت فرکانس ±1 ppm

Tracking Generator بله (۱۰۰kHz تا ۱.۵GHz)

توان خروجی TG -30 dBm تا 0 dBm

صفحه‌نمایش 10.4 اینچ TFT لمسی

رابط‌ها USB Host/Device، LAN، VGA، هدفون، کالیبراسیون

وزن حدود ۵ کیلوگرم
