برند : OWON
دسته‌بندی : اسپکتروم
برچسب‌ها :
اسپکتروم آنالایز دیجیتال owon مدل XSA815TG
محدوده فرکانسی : از 9 کیلوهرتز تا 1.5 گیگاهرتز، مناسب برای طیف وسیعی از کاربردهای RF و مخابراتی
رزولوشن فرکانسی : حداقل 1 هرتز – امکان آنالیز دقیق سیگنال‌ها
سطح نویز نمایش داده شده : بدون پری‌امپلی‌فایر: • از 9kHz تا 1MHz: حدود -95dBm • از 1MHz تا 500MHz: حدود -140dBm با پری‌امپلی‌فایر 20dB: • تا -160dBm در فرکانس‌های بالا – مناسب برای تحلیل سیگنال‌های ضعیف

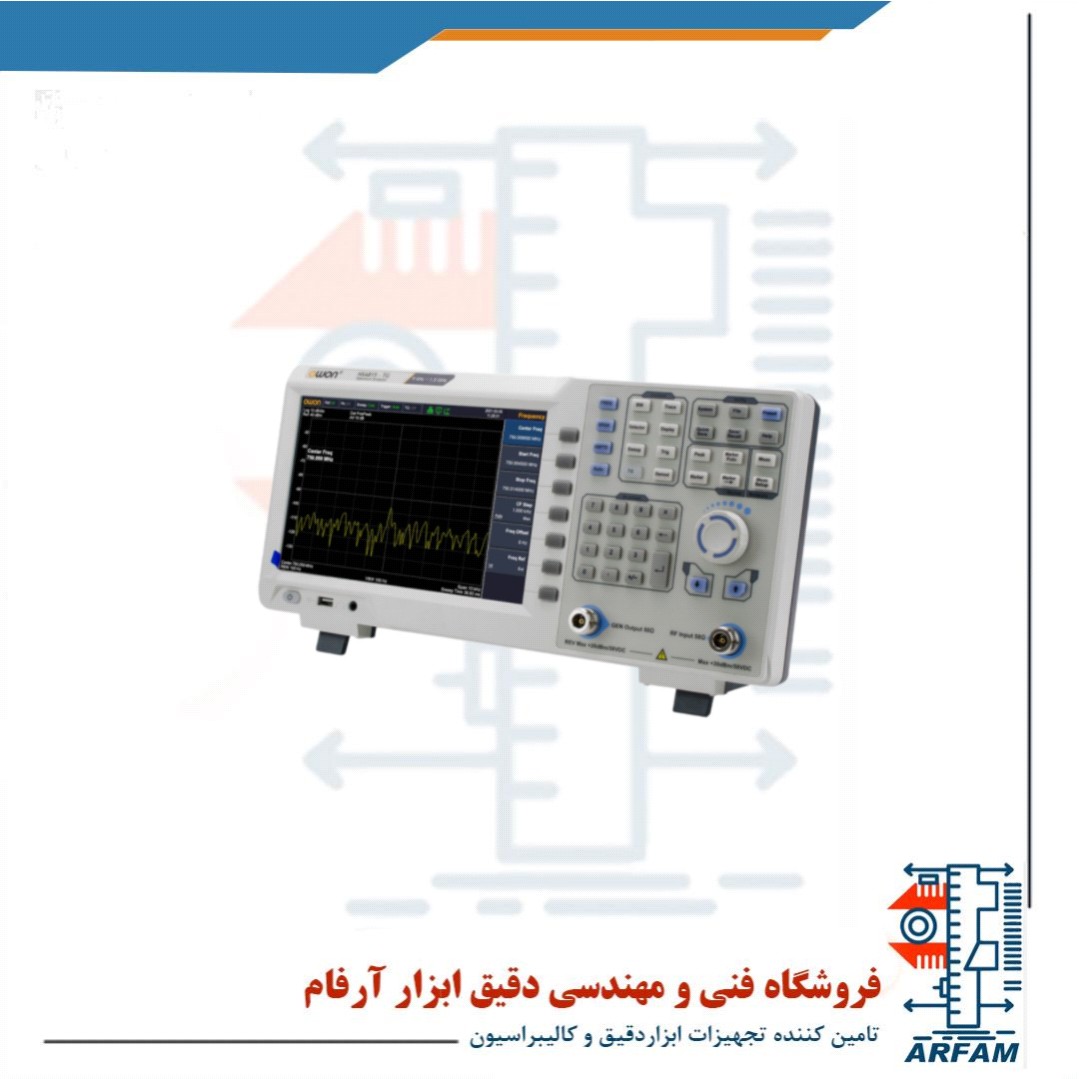

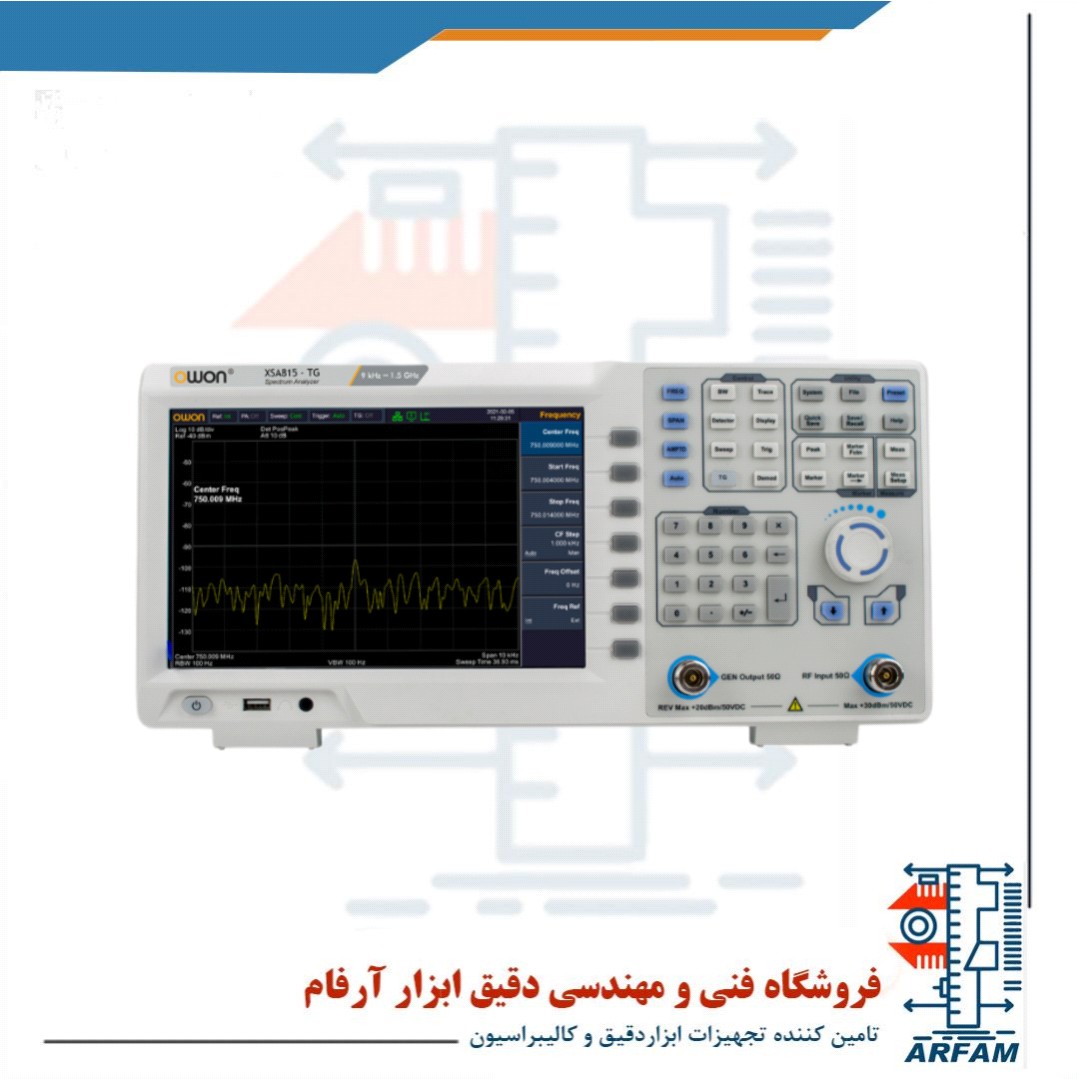

اسپکتروم آنالایزر دیجیتال OWON مدل XSA815-TG
معرفی کلی
OWON XSA815-TG یک اسپکتروم آنالایزر دیجیتال پیشرفته و همه‌کاره است که برای تحلیل دقیق سیگنال‌های فرکانس رادیویی (RF) طراحی شده. این دستگاه با پشتیبانی از دامنه فرکانسی ۹kHz تا 1.5GHz و برخورداری از ژنراتور پیگیری (Tracking Generator) داخلی، به گزینه‌ای قدرتمند و اقتصادی برای تست تجهیزات مخابراتی، ابزارهای RF، توسعه و عیب‌یابی آنتن و پروژه‌های الکترونیک تبدیل شده است.
---
ویژگی‌های برجسته دستگاه
محدوده فرکانسی گسترده: ۹ کیلوهرتز تا ۱.۵ گیگاهرتز (مناسب برای بیشتر کاربردهای RF)
رزولوشن فرکانسی بالا: ۱ هرتز برای تشخیص دقیق‌ترین تغییرات سیگنال
نویز فاز بسیار پایین: تا -۱۱۵ dBc/Hz در فاصله ۱MHz – تضمین دقت بالا در اندازه‌گیری
سطح نویز نمایش پایین (DANL): تا –۱۶۰ dBm با پیش‌تقویت‌کننده فعال، مناسب برای سیگنال‌های بسیار ضعیف
پیش‌تقویت‌کننده داخلی ۲۰ dB: برای تقویت سیگنال‌های ضعیف و بهبود دقت
RBW و VBW قابل تنظیم: برای تطبیق تحلیل با شرایط مختلف اندازه‌گیری (RBW از 1Hz تا 1MHz)
ژنراتور Tracking داخلی: برای بررسی پاسخ فرکانسی فیلترها، تقویت‌کننده‌ها، کابل‌ها و تجهیزات دیگر
---
طراحی و رابط کاربری
نمایشگر LCD با کیفیت بالا: ۹ اینچ با رزولوشن ۱۲۸۰×۸۰۰ پیکسل، لمسی و کاربرپسند
رابط‌های متنوع ارتباطی:
پورت USB host و device
پورت LAN برای اتصال شبکه
خروجی HDMI برای اتصال به مانیتور یا نمایشگر بزرگ‌تر
جک هدفون برای شنیدن سیگنال صوتی (در حالت demodulation)
---
قابلیت‌های نرم‌افزاری و تحلیل
تحلیل سیگنال صوتی AM/FM: با قابلیت demodulation و نمایش طیف صوتی
تست EMI/EMC به‌صورت پیش‌فرض: همراه با نمودارهای مقایسه‌ای، تست Pass/Fail، و Waterfall
ثبت و ذخیره داده‌ها: امکان ذخیره نتایج بر روی فلش یا کامپیوتر از طریق USB یا LAN
نمایش طیف در حالت Real-Time و Snapshot
---
موارد استفاده اصلی
تست و بررسی تجهیزات RF و مخابراتی
طراحی و تست فیلترها و آنتن‌ها
تحلیل نویز و تداخل الکترومغناطیسی (EMI/EMC)
توسعه پروژه‌های IoT و ماژول‌های وایرلس
استفاده در آموزشگاه‌ها، آزمایشگاه‌های فنی و مراکز تحقیقاتی
---
مشخصات فنی خلاصه
ویژگی مقدار
محدوده فرکانس 9kHz تا 1.5GHz
RBW 1Hz تا 1MHz
VBW 10Hz تا 1MHz
DANL تا –160dBm با پیش‌تقویت‌کننده
رزولوشن صفحه‌نمایش 1280×800 پیکسل
اندازه صفحه‌نمایش 9 اینچ لمسی
نویز فاز –115dBc/Hz در 1MHz
رابط‌ها USB، LAN، HDMI، هدفون
ابعاد 375 × 185 × 120 میلی‌متر
وزن حدود 3.7 کیلوگرم
ولتاژ ورودی 100 تا 240VAC (سازگار با برق ایران)
---
چرا OWON XSA815-TG را انتخاب کنیم؟
دقت بالا در محدوده قیمت مناسب
امکانات کامل شامل Tracking Generator داخلی
کیفیت ساخت مناسب با طراحی صنعتی
مناسب برای کاربران مبتدی تا حرفه‌ای در حوزه RF و الکترونیک
پشتیبانی نرم‌افزاری و امکان به‌روزرسانی از طریق اینترنت
