برند : OWON
دسته‌بندی : اسپکتروم
برچسب‌ها :

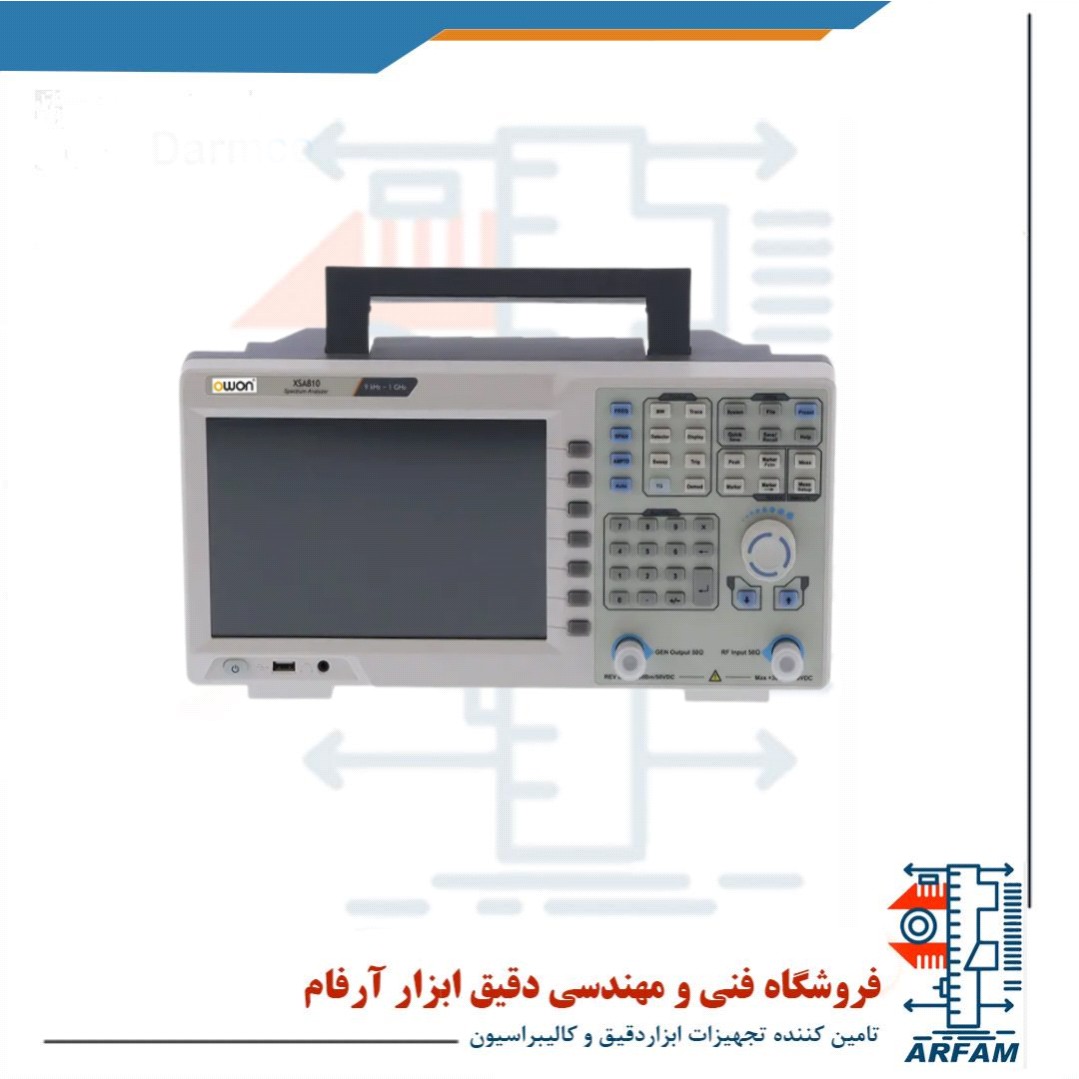

اسپکتروم آنالایز دیجیتال owon مدل XSA810
بازه فرکانسی : 9 kHz تا 1 GHz
رزولوشن پهنای باند : از 1 Hz تا 1 MHz (در گام‌های 1-3-10)
نویز فاز : کمتر از -80 dBc/Hz در افست 10 kHz کمتر از -100 dBc/Hz در افست 100 kHz کمتر از -115 dBc/Hz در افست 1 MHz
سطح نویز نمایش داده شده : تا -140 dBm (پیش‌تقویت غیرفعال) تا -160 dBm (با Preamp فعال)
+ موارد بیشتر🎯 معرفی کلی دستگاه
اسپکتروم آنالایزر دیجیتال OWON مدل XSA810 یکی از مقرون‌به‌صرفه‌ترین و دقیق‌ترین دستگاه‌های تحلیل طیف (Spectrum Analyzer) در رده فرکانسی تا 1 گیگاهرتز است. این دستگاه با فناوری IF دیجیتال (Digital Intermediate Frequency)، دقت و پایداری بالا را در کنار قیمت مناسب ارائه می‌دهد. نسخه XSA810-TG مجهز به جنراتور تعقیب‌کننده (Tracking Generator) است که برای تست پاسخ فرکانسی فیلترها، آمپلی‌فایرها و سایر تجهیزات بسیار کاربردی است.
---
✨ ویژگی‌ها و مزایای کلیدی
✅ طراحی و صفحه‌نمایش
نمایشگر رنگی ۹ اینچی TFT با وضوح 1280×800 پیکسل؛ مناسب برای نمایش دقیق سیگنال‌ها، طیف و نمودارهای تحلیلی.
رابط کاربری ساده، گرافیکی و قابل فهم، مناسب کاربران حرفه‌ای و مبتدی.
✅ تحلیل دقیق طیف
برد فرکانسی از ۹ kHz تا ۱ GHz برای اندازه‌گیری دقیق سیگنال‌های RF، مدارات وایرلس، رادیویی و مخابراتی.
رزولوشن پهنای باند (RBW) از 1Hz تا 1MHz به صورت خودکار یا دستی.
نویز فاز بسیار پایین، قابل مقایسه با برندهای معتبر جهانی (Rigol، Siglent).
✅ حساسیت بسیار بالا
سطح نویز نمایش (DANL) تا -140 dBm، با امکان فعال‌سازی پیش‌تقویت‌کننده (Preamp) برای افزایش حساسیت تا -160 dBm.
امکان تشخیص و تحلیل سیگنال‌های بسیار ضعیف حتی در محیط‌های شلوغ فرکانسی.
✅ جنراتور تعقیب‌کننده داخلی (در مدل TG)
محدوده فرکانسی 100 kHz تا 1 GHz.
تنظیم خروجی از -40 dBm تا 0 dBm با گام 1 dB.
ایده‌آل برای تست پاسخ فرکانسی فیلترها، آنتن‌ها، مدارات تقویتی و خطوط انتقال.
✅ امکانات نرم‌افزاری و تحلیلی
تحلیل مدولاسیون ASK و FSK برای تشخیص پارامترهای سیگنال در ماژول‌های بی‌سیم، کنترل‌های ریموت، سنسورها و سیستم‌های IoT.
نمودار Waterfall برای نمایش سیگنال‌ها در طول زمان.
عملکرد Pass/Fail در تست‌ها.
پشتیبانی از تست‌های EMC/EMI با نرم‌افزار جداگانه.
---
🔌 درگاه‌ها و ارتباطات
پورت USB Host و USB Device برای ذخیره داده‌ها یا اتصال به PC
درگاه LAN برای کنترل از راه دور
خروجی تصویر HDMI برای نمایش در مانیتور خارجی
خروجی هدفون برای تحلیل صوتی سیگنال
گزینه ورودی/خروجی 10 MHz برای همگام‌سازی با دستگاه‌های دیگر
---
📦 کاربردها
تست و تحلیل RF در آزمایشگاه‌ها و محیط‌های صنعتی
تست تجهیزات مخابراتی، وایرلس، بلوتوث، ZigBee، LoRa و رادیویی
بررسی و تحلیل نویزهای الکترومغناطیسی (EMI/EMC)
آموزش و پژوهش در دانشگاه‌ها و مراکز تحقیقاتی
عیب‌یابی مدارات RF، فیلترها و آنتن‌ها
---
📊 خلاصه مشخصات فنی
مشخصه مقدار
بازه فرکانس 9 kHz – 1 GHz
رزولوشن RBW از 1 Hz تا 1 MHz
DANL تا -140 dBm (با Preamp: تا -160 dBm)
دقت دامنه ±0.7 dB
نویز فاز تا -115 dBc/Hz
نمایشگر 9 اینچ، 1280×800
پورت‌ها USB، LAN، HDMI، هدفون
تحلیل ASK/FSK دارد
جنراتور تعقیب‌کننده (TG) از 100 kHz تا 1 GHz، خروجی تا 0 dBm
---
🛒 جمع‌بندی برای مشتری
اگر به دنبال یک اسپکتروم آنالایزر دقیق، حرفه‌ای و خوش‌قیمت هستید، OWON XSA810 یا نسخه TG آن می‌تواند انتخابی هوشمندانه باشد. این دستگاه هم برای آموزش عالی و هم برای کاربردهای صنعتی، تست مخابرات، تجهیزات بی‌سیم و تحلیل طیف دقیق پیشنهاد می‌شود.
