مولتی فانکشن ژنراتور owon مدل DGE3031

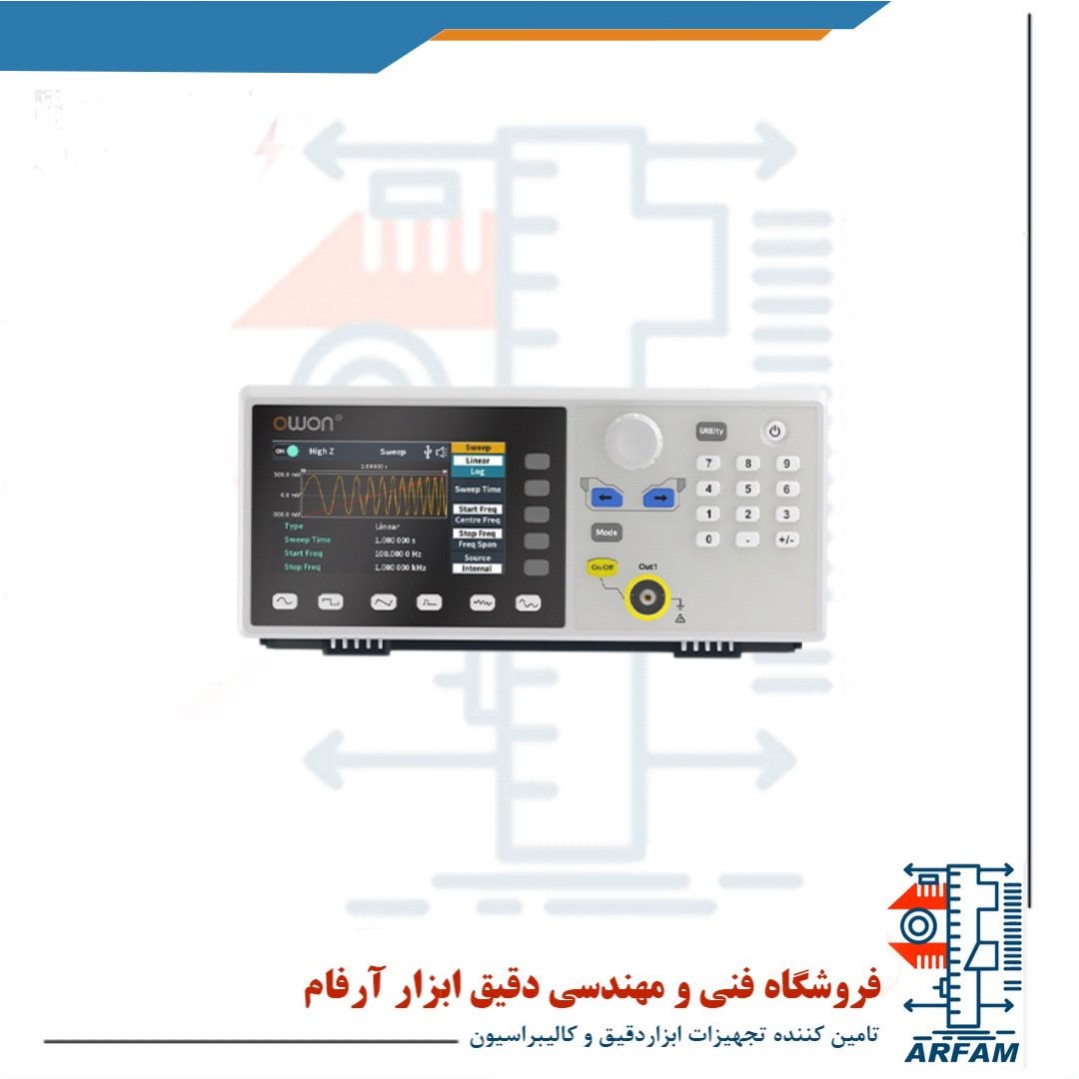

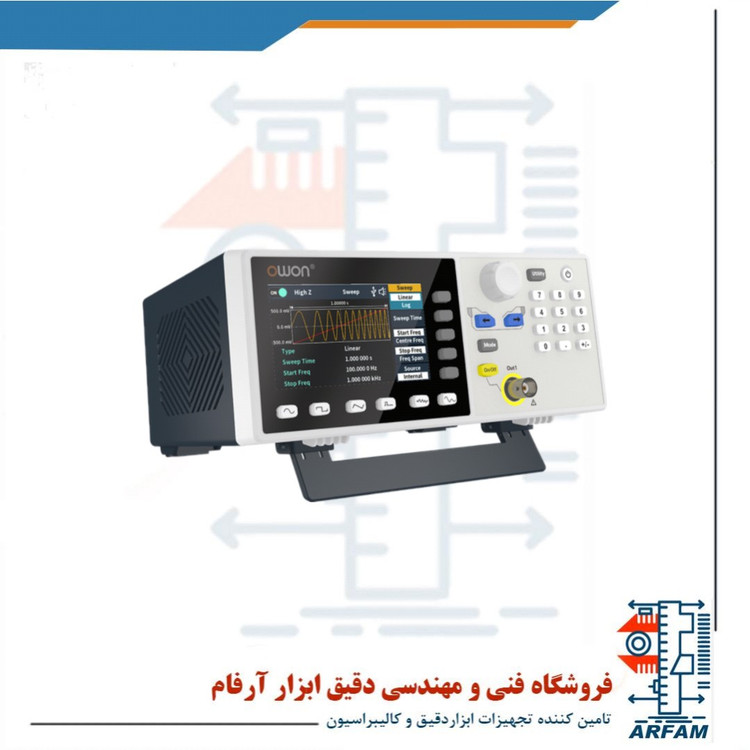

🔍 معرفی تخصصی مولتی فانکشن ژنراتور OWON مدل DGE3031



✅ کاربرد و عملکرد



مولتی فانکشن ژنراتور OWON DGE3031 یک ژنراتور موج دلخواه (Arbitrary Waveform Generator) با عملکردی پیشرفته و طراحی کاربرپسند است که امکان تولید سیگنال‌های متنوع را برای انواع کاربردهای آزمایشگاهی، صنعتی، آموزشی و تحقیقاتی فراهم می‌سازد. این دستگاه با پشتیبانی از طیف وسیعی از اشکال موج، مدولاسیون‌های مختلف و دقت بالا، انتخابی ایده‌آل برای تست و توسعه مدارهای آنالوگ و دیجیتال است.





---



⚙️ مشخصات فنی کلیدی



ویژگی مشخصات



تعداد کانال خروجی 1 کانال

حداکثر فرکانس موج سینوسی 30 مگاهرتز

نرخ نمونه‌برداری 125 MSa/s

رزولوشن عمودی 14 بیت

طول موج دلخواه تا 100,000 نقطه

تعداد موج‌های داخلی بیش از 160 نوع

موج‌های استاندارد خروجی سینوسی، مربعی، پالس، رمپ، نویز، DC، موج دلخواه و غیره

دامنه خروجی تا 10 Vpp (قابل تنظیم)

افست DC قابل تنظیم دارد (±5 تا 10 ولت بسته به بار)

صفحه‌نمایش 3.6 اینچ رنگی، با وضوح بالا

رابط‌های ارتباطی USB Host، USB Device، SCPI

مدولاسیون‌های قابل پشتیبانی AM, FM, PM, PWM, FSK, PSK, ASK, Sweep, Burst, SUM و...

ورودی/خروجی مرجع خارجی دارد

فرکانس‌سنج داخلی دارد، تا 200 مگاهرتز با دقت 6 رقم

ابعاد تقریبی 200 × 92 × 157 میلی‌متر

وزن حدود 800 گرم







---



🔄 مدولاسیون‌های پیشرفته



مدل DGE3031 از مدولاسیون‌های گوناگونی برای کاربردهای خاص پشتیبانی می‌کند، از جمله:



AM / FM / PM / PWM: مناسب برای تست مدارهای رادیویی و صوتی



FSK / PSK / ASK / BPSK / QPSK: مناسب برای شبیه‌سازی سیگنال‌های مخابراتی دیجیتال



Sweep / Burst: برای بررسی پاسخ فرکانسی مدارها و رفتارهای گذرا







---



🎛️ قابلیت‌های نرم‌افزاری و کنترلی



پشتیبانی از کنترل از راه دور از طریق پروتکل SCPI



قابلیت اتصال به کامپیوتر برای ارسال یا طراحی موج‌های دلخواه



نرم‌افزار اختصاصی برای مدیریت و برنامه‌ریزی سیگنال‌ها



به‌روزرسانی آسان سیستم از طریق USB







---



🧰 لوازم جانبی همراه دستگاه



کابل USB



کابل برق



کابل تریگر و BNC



دفترچه راهنمای سریع



CD نرم‌افزار (در برخی نسخه‌ها)







---



🎯 کاربردهای پیشنهادی



تست و ارزیابی عملکرد مدارهای آنالوگ و دیجیتال



بررسی پاسخ فرکانسی مدارها



آموزش در آزمایشگاه‌های دانشگاهی



کاربرد در تعمیرگاه‌های تخصصی الکترونیک



شبیه‌سازی سیگنال‌های واقعی در تحقیق و توسعه (R&D)







---



🔒 مزایای کلیدی



طراحی جمع‌وجور و سبک



تنوع بسیار زیاد در نوع سیگنال‌ها و مدولاسیون



دقت بالا در سیگنال‌دهی



کاربری آسان همراه با رابط گرافیکی مناسب



قیمت اقتصادی نسبت به محصولات مشابه با امکانات برابر
