دستهبندی: اندازه گیری
منبع تغذیه:AC 100-240V، فرکانس 50/60Hz
ابعاد:حدود 250×210×100 میلیمتر
وزن:حدود 2 کیلوگرم
امپدانس خروجی:50 اهم

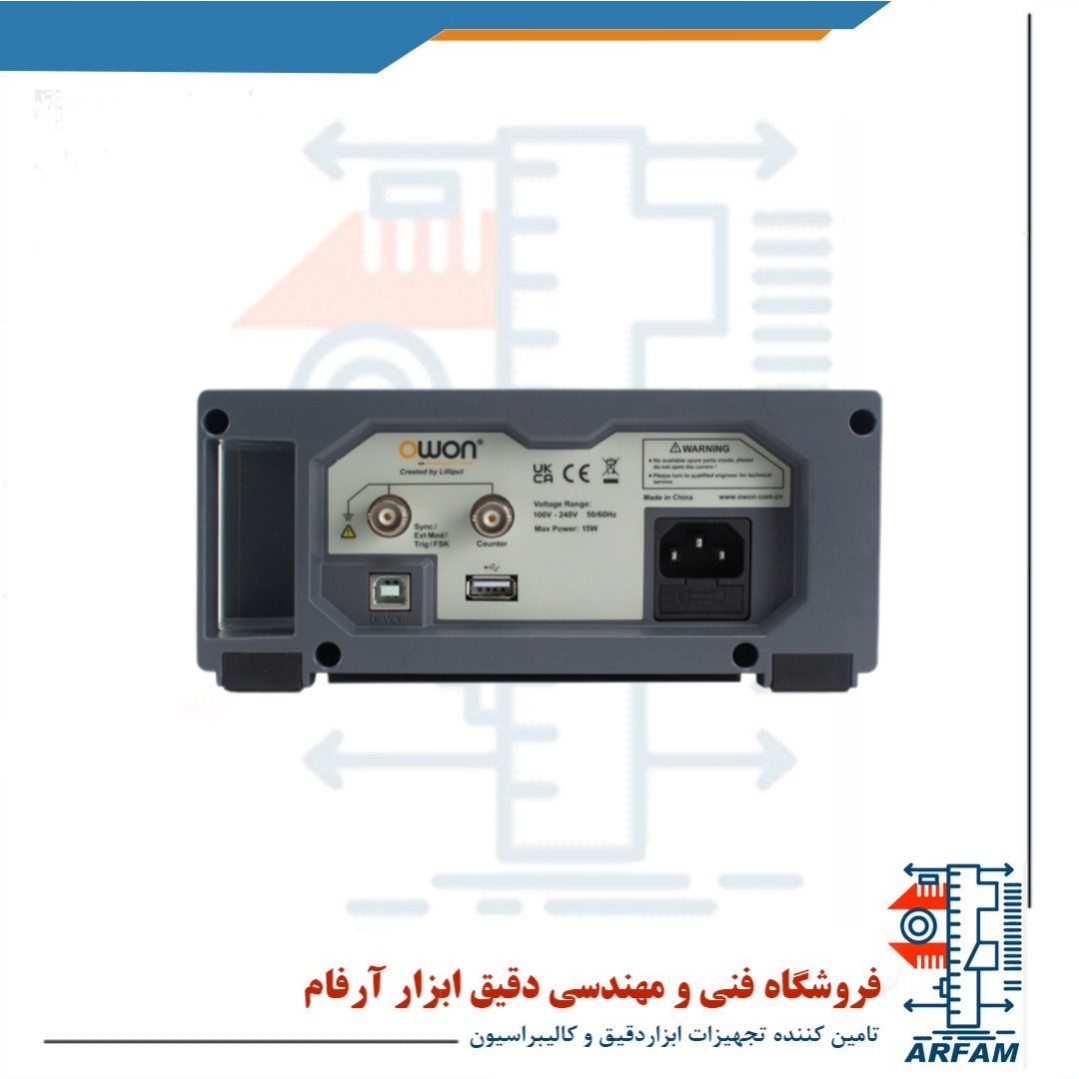

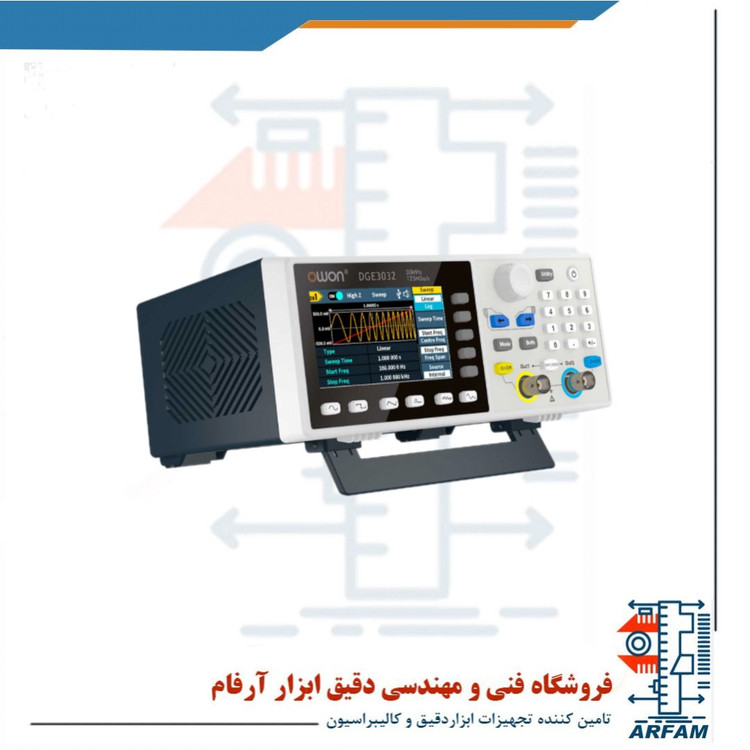

مولتی فانکشن ژنراتور owon مدل DGE3032
Multi-Function Generator Owon model DGE3032
برند:OWON
مشخصات
منبع تغذیه
AC 100-240V، فرکانس 50/60Hz
ابعاد
حدود 250×210×100 میلیمتر
وزن
حدود 2 کیلوگرم
امپدانس خروجی
50 اهم
پایداری فرکانس
±1 ppm
صفحه نمایش
صفحه نمایش رنگی 3.6 اینچ TFT با رزولوشن 480×272 پیکسل
توضیحات
🎛️ معرفی مولتی فانکشن ژنراتور OWON مدل DGE3032
ژنراتور سیگنال دیجیتال مدل DGE3032 از سری تجهیزات آزمایشگاهی پیشرفته کمپانی معتبر OWON میباشد که با قابلیت تولید انواع سیگنالهای استاندارد و دلخواه (Arbitrary) در دو کانال مستقل و همزمان، گزینهای ایدهآل برای کاربردهای آموزشی، صنعتی، تحقیقاتی و تعمیرات دقیق است.
این دستگاه با فرکانس کاری تا ۳۰ مگاهرتز، نرخ نمونهبرداری ۱۲۵ مگاسمپل در ثانیه (MSa/s) و رزولوشن عمودی ۱۴ بیت، دقت و کیفیت فوقالعادهای را در تولید سیگنال تضمین میکند. علاوه بر سیگنالهای استاندارد مانند موج سینوسی، مربعی، مثلثی و نویز، امکان تعریف و اجرای بیش از ۱۶۰ موج دلخواه از پیش تعیینشده نیز وجود دارد.
---
✨ ویژگیهای برجسته دستگاه
دو کانال واقعی و همزمان با تنظیمات مستقل
پشتیبانی از سیگنالهای Arbitrary با حافظهی ۱۰۰,۰۰۰ نقطهای
نمایشگر رنگی ۳.۶ اینچ TFT برای نمایش دقیق پارامترها
خروجی پایدار و دقیق با رزولوشن ۱۴ بیت
طیف گستردهای از مدولاسیونها شامل AM, FM, PM, PWM, FSK, ASK, BPSK, PSK و غیره
مد Sweep و Burst جهت تست پاسخ سیستمها
قابلیت کنترل از طریق کامپیوتر با رابط USB و پشتیبانی از فرمانهای SCPI و نرمافزار LabVIEW
سیگنال تریگر داخلی و خارجی جهت همزمانسازی دقیق
---
📊 کاربردها
ژنراتور DGE3032 به دلیل دقت بالا و قابلیتهای متنوع، در حوزههای زیر کاربرد فراوان دارد:
طراحی و تست مدارهای الکترونیکی
کالیبراسیون تجهیزات اندازهگیری
کاربردهای تحقیقاتی و توسعه (R&D)
شبیهسازی سیگنالهای پیچیده در دانشگاهها و آزمایشگاهها
تست پاسخ فرکانسی فیلترها، تقویتکنندهها و مدارات مخابراتی
---
📦 اقلام همراه دستگاه
کابل برق
کابل USB-B جهت اتصال به کامپیوتر
دو عدد کابل سیگنال BNC
آداپتور BNC به گیره (Alligator Clip)
دفترچه راهنما (User Manual)
نرمافزار ارتباطی برای ویندوز
---
⚙️ مشخصات فنی کامل
ویژگی فنی مقدار
تعداد کانال ۲ کانال مستقل
حداکثر فرکانس خروجی ۳۰ مگاهرتز
نرخ نمونهبرداری ۱۲۵ MSa/s
رزولوشن دیجیتال ۱۴ بیت
سیگنالهای استاندارد سینوسی، مربعی، مثلثی، پالس، نویز
سیگنالهای دلخواه (ARB) بیش از ۱۶۰ موج آماده + ویرایشگر داخلی
عمق حافظه موج دلخواه ۱۰۰,۰۰۰ نقطه
مدولاسیونها AM، FM، PM، PWM، FSK، PSK، ASK، BPSK و ...
نوع نمایشگر رنگی TFT، سایز ۳.۶ اینچ، رزولوشن 480x272
ارتباط کامپیوتر USB Type-B، پشتیبانی از SCPI
دامنه ولتاژ خروجی 1mVpp ~ 5Vpp در 50Ω
دقت تنظیم فرکانس 1 µHz
منبع تغذیه AC 100~240V، 50/60Hz
وزن خالص دستگاه حدود ۲ کیلوگرم
---
✅ مزایای رقابتی OWON DGE3032 نسبت به رقبا
قیمت مناسب نسبت به عملکرد پیشرفته
نمایشگر رنگی بزرگ و کاربرپسند
پشتیبانی کامل از SCPI برای اتوماسیون تست
امکان تولید سیگنالهای سفارشی بدون نیاز به نرمافزار خارجی
طراحی کمحجم، رومیزی و مقاوم
