دستهبندی: اندازه گیری
منبع تغذیه:آداپتور 12V/2A
پشتیبانی نرم افزاری:SCPI، LabVIEW، نرمافزار اختصاصی رایگان
رابط ها:USB Host و USB Device
صفحه نمایش:3.6 اینچ TFT رنگی (رزولوشن 480×260)

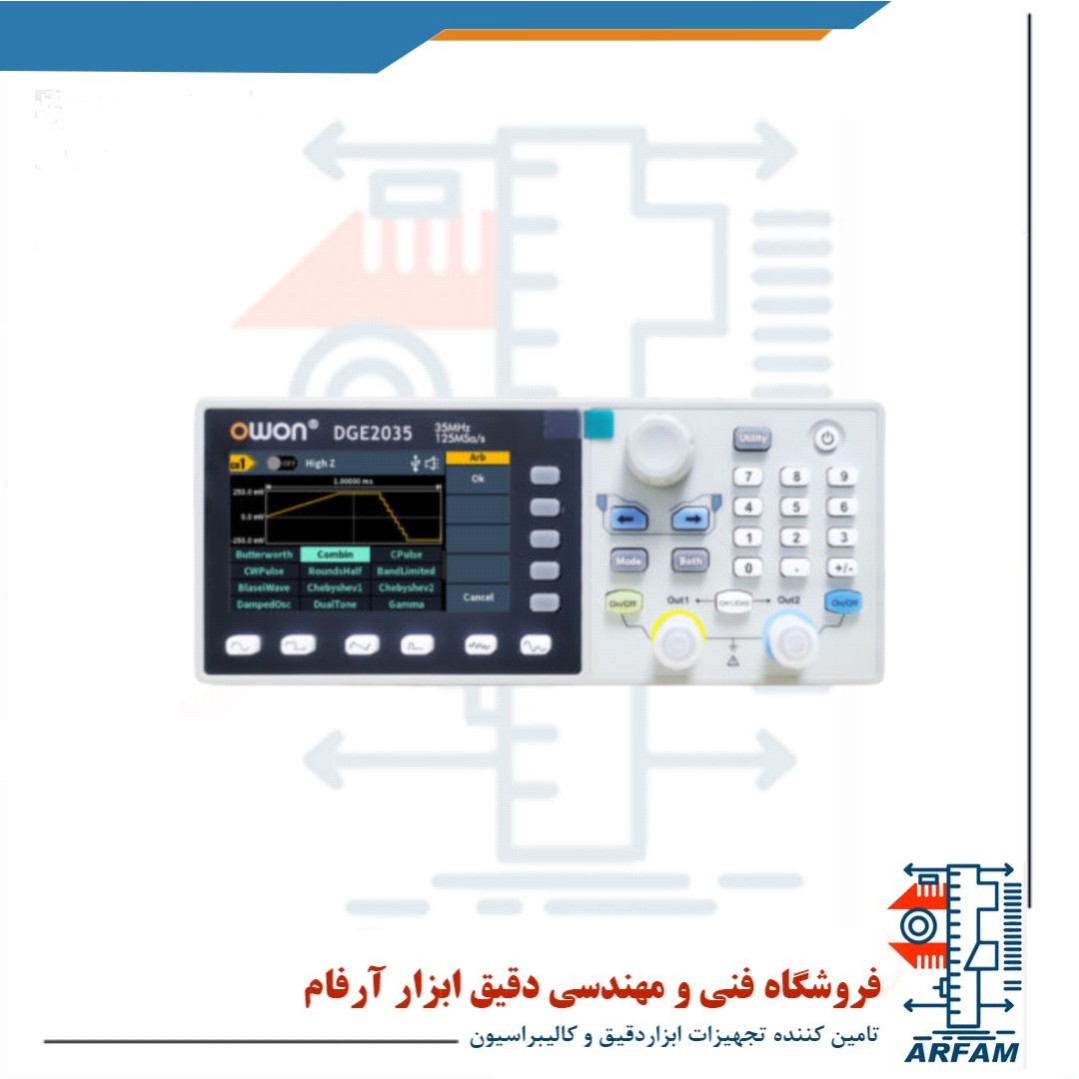

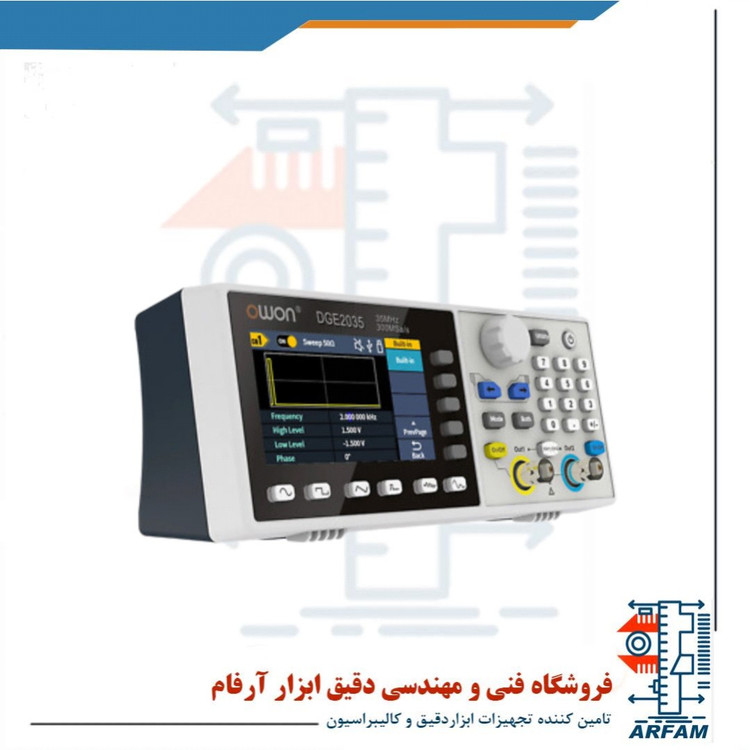

مولتی فانکشن ژنراتور owon مدل DGE2035
Multi-Function Generator Owon model DGE2035
برند:OWON
مشخصات
منبع تغذیه
آداپتور 12V/2A
پشتیبانی نرم افزاری
SCPI، LabVIEW، نرمافزار اختصاصی رایگان
رابط ها
USB Host و USB Device
صفحه نمایش
3.6 اینچ TFT رنگی (رزولوشن 480×260)
دقت فرکانس
±1ppm
رزولوشن فرکانسی
1µHz
توضیحات
🎛️ معرفی کامل دستگاه
ژنراتور شکل موج دلخواه OWON مدل DGE2035 یکی از دستگاههای حرفهای و دقیق در دستهی مولتی فانکشن ژنراتورها است که قابلیت تولید انواع سیگنالها را با دقت و پایداری بالا فراهم میسازد. این دستگاه دو کاناله، با توانایی تولید سیگنالهایی با فرکانس تا ۳۵ مگاهرتز، برای کاربردهای آموزشی، آزمایشگاهی، تحقیقاتی و صنعتی طراحی شده است.
DGE2035 نهتنها توانایی تولید شکلموجهای پایه مانند سینوسی، مربعی، پالس، رمپ و نویز را دارد، بلکه امکان ایجاد شکلموجهای دلخواه (Arbitrary) و پیچیده را نیز به کاربر میدهد. با بهرهگیری از نرخ نمونهبرداری ۱۲۵MSa/s و رزولوشن عمودی ۱۴ بیت، این مولد تابع دقت بسیار بالایی در طراحی و تولید سیگنال دارد.
---
🔍 ویژگیهای برجسته
دو کانال مستقل و همزمان با قابلیت تنظیم جداگانه
پهنای باند سیگنال سینوسی تا ۳۵MHz
نرخ نمونهبرداری بالا: ۱۲۵ مگا نمونه در ثانیه (MSa/s)
رزولوشن عمودی ۱۴ بیت: مناسب برای سیگنالهای حساس
امکان تولید ۱۵۰ نوع شکلموج داخلی و طراحی دلخواه تا ۸K نقطه
پشتیبانی از مدولاسیونهای متنوع:
AM / FM / PM / FSK / Burst / Sweep
خروجی با توان قابل تنظیم از ۱mVpp تا ۲۰Vpp
نمایشگر رنگی ۳.۶ اینچ TFT برای تنظیمات دقیق و مشاهده شکل موج
پورت USB (Host/Device) برای اتصال به کامپیوتر و برنامهنویسی
پشتیبانی از پروتکلهای استاندارد SCPI و LabVIEW
قابلیت کنترل از طریق نرمافزار رایگان و کاربرپسند
---
⚙️ مشخصات فنی
ویژگی مقدار
تعداد کانال ۲ عدد
پهنای باند سینوسی ۳۵MHz
نرخ نمونهبرداری ۱۲۵MSa/s
رزولوشن عمودی ۱۴ بیت
طول سیگنال دلخواه ۲ تا ۸۰۰۰ نقطه
اشکال موج داخلی سینوسی، مربعی، رمپ، پالس، نویز + ۱۵۰ شکل موج آماده
مدولاسیون AM, FM, PM, FSK, Sweep, Burst
ولتاژ خروجی ۱mVpp تا ۲۰Vpp (با بار ۵۰ اهم)
پورتها USB Host / Device
صفحهنمایش ۳.۶ اینچ TFT رنگی
پروتکل نرمافزاری SCPI, LabVIEW
ابعاد حدود ۲۰۰×۷۰×۷۰ میلیمتر
وزن حدود ۵۰۰ گرم
---
📦 اقلام همراه دستگاه
کابل USB
کابل برق
کابل BNC به گیره سوسماری
کابل سیگنال BNC
دفترچه راهنما و کارت گارانتی
نرمافزار مخصوص ویندوز (قابل دانلود)
---
🎯 کاربردها
طراحی و تست مدارهای آنالوگ و دیجیتال
تست عملکرد فیلترها و سیستمهای تقویتکننده
آزمایش سیستمهای مخابراتی با مدولاسیون واقعی
پروژههای آموزشی و دانشگاهی
بررسی پاسخ مدار به انواع شکل موجها
شبیهسازی نویز یا سیگنالهای اختلالی در مدار
---
✅ مزایای رقابتی
اندازه جمعوجور با امکانات کامل
مقرونبهصرفه در مقایسه با برندهای مشابه
عملکرد قابلاعتماد با نمایشگر گرافیکی
قابلیت ارتقا از طریق نرمافزار
پشتیبانی از کاربردهای حرفهای و صنعتی
