دستهبندی: اندازه گیری
تعداد کانال:دو کانال مستقل
نوع شکل موج ها:سینوسی، مربعی، مثلثی (Ramp)، پالس، نویز، DC، آربیترری
حداکثر موج فرکانسی سینوسی:70 مگاهرتز
نرخ نمونه برداری:حداکثر 300MSa/s

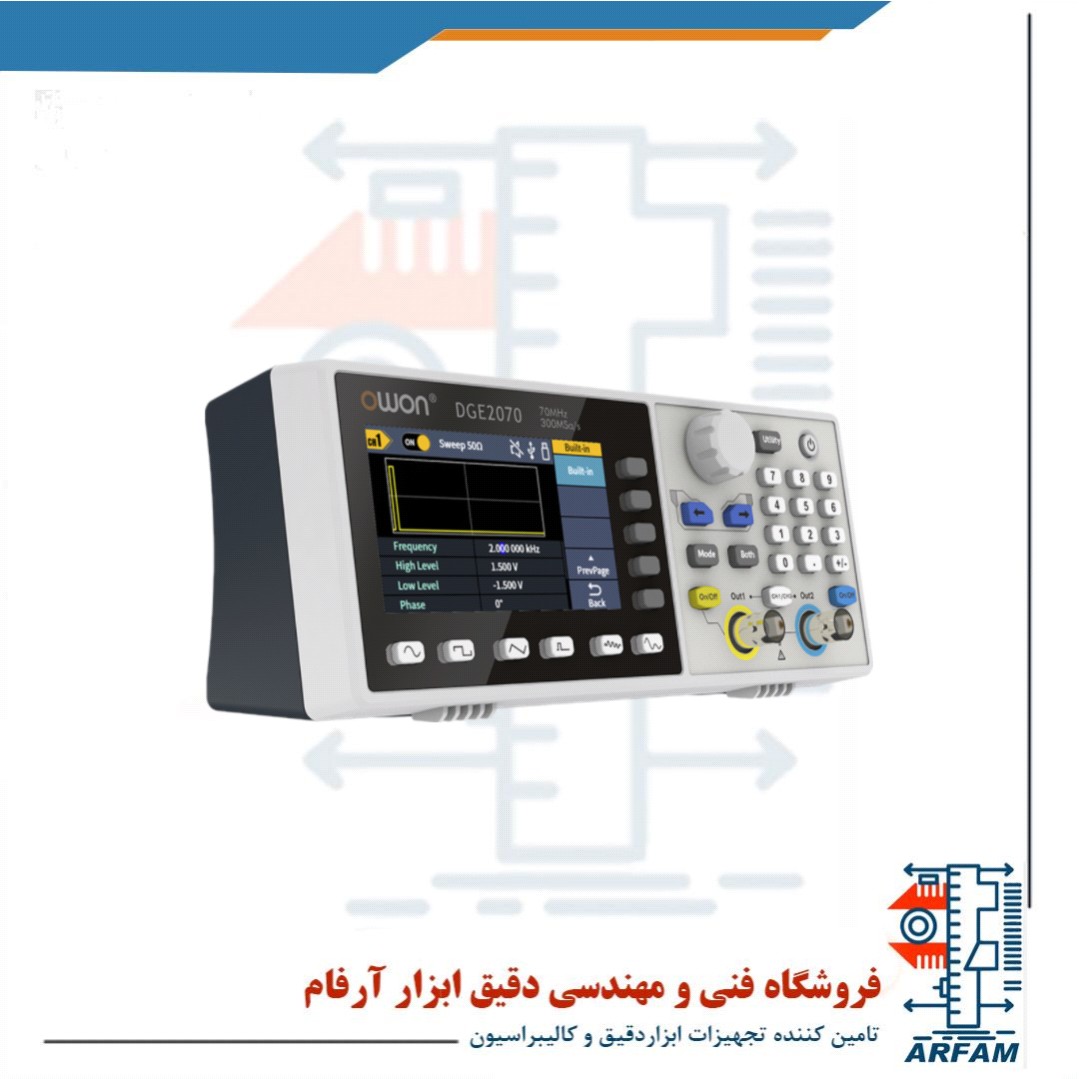

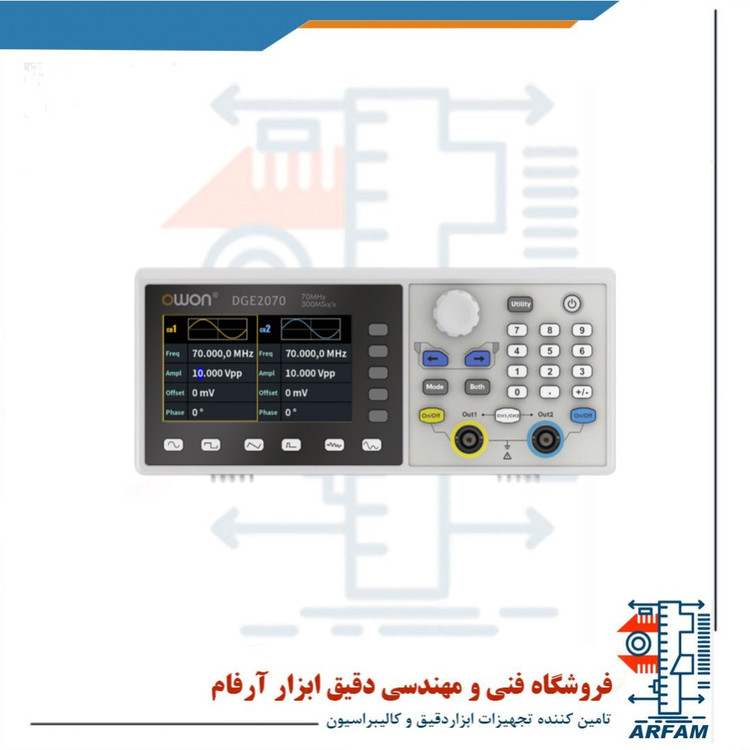

مولتی فانکشن ژنراتور owon مدل DGE2070
Multi-Function Generator Owon model DGE2070
برند:OWON
مشخصات
تعداد کانال
دو کانال مستقل
نوع شکل موج ها
سینوسی، مربعی، مثلثی (Ramp)، پالس، نویز، DC، آربیترری
حداکثر موج فرکانسی سینوسی
70 مگاهرتز
نرخ نمونه برداری
حداکثر 300MSa/s
رزولوشن فرکانسی
1µHz (یک میکروهرتز)
دقت دامنه
±2%
توضیحات
✅ معرفی کلی
OWON DGE2070 یک مولتی فانکشن ژنراتور دو کاناله پیشرفته از سری DGE2000 شرکت OWON است. این دستگاه با قابلیت تولید شکلموجهای متنوع، عملکرد پایدار، طراحی جمعوجور و رابط کاربری ساده، انتخابی ایدهآل برای آزمایشگاههای آموزشی، صنعتی، تحقیقاتی و مهندسی میباشد.
---
⭐ ویژگیهای کلیدی
🎛️ تولید سیگنال دقیق و پایدار
توانایی تولید موج سینوسی تا ۷۰ مگاهرتز
موج مربعی و پالس تا ۲۰ مگاهرتز
موج رمپ تا ۲ مگاهرتز
وضوح فرکانسی بسیار بالا تا ۱ میکروهرتز (1µHz)
سرعت نمونهبرداری: ۳۰۰ مگا نمونه بر ثانیه (300MSa/s)
دقت عمودی: ۱۴ بیت برای وضوح بسیار بالا در سیگنالها
📡 مدولاسیون پیشرفته
پشتیبانی از انواع مدولاسیون برای شبیهسازی سیگنالهای پیچیده:
AM (مدولاسیون دامنه)
FM (مدولاسیون فرکانس)
PM (مدولاسیون فاز)
FSK (مدولاسیون کلیدزنی فرکانسی)
Sweep (پویش فرکانسی)
Burst (پالس دستهای)
💾 حافظه و موجهای دلخواه
دارای ۱۵۰ موج از پیش تعریفشده
امکان ایجاد و ویرایش موج دلخواه (Arbitrary Waveform) با حافظه ۸ کیلو نقطهای (8kpts) برای هر کانال
---
🎛️ طراحی و امکانات فیزیکی
نمایشگر رنگی ۳.۶ اینچ TFT LCD با وضوح بالا
رابط کاربری ساده و دکمههای کاربردی برای دسترسی سریع
ابعاد: ۲۰۰ × ۶۸.۵ × ۷۴.۵ میلیمتر
وزن: حدود ۹۴۵ گرم – مناسب برای حملونقل یا نصب دائمی در میز کار
---
🔌 اتصالات و کنترل
پورت USB Device برای اتصال به کامپیوتر
پشتیبانی از دستورات SCPI برای کنترل دقیق توسط نرمافزار
سازگار با LabVIEW جهت اتوماسیون و تستهای پیشرفته
نرمافزار PC جهت طراحی موج دلخواه و آپلود آن در دستگاه
---
🎁 محتویات بستهبندی
دستگاه DGE2070
کابل BNC به BNC
کابل برق و آداپتور
کابل USB
کابل BNC به گیره کروکدیل
دفترچه راهنما + راهنمای سریع (Quick Start)
---
📌 کاربردها
آزمایشگاههای دانشگاهی و آموزشی
طراحی و توسعه مدارات دیجیتال و آنالوگ
تست گیرندههای RF، مدارهای صوتی، مدارهای مخابراتی
پروژههای تحقیقاتی و شبیهسازی سیگنالهای پیچیده
کالیبراسیون تجهیزات صنعتی و ابزار دقیق
---
🟢 مزایای رقابتی
دو کانال خروجی مستقل برای تست همزمان دو سیگنال
طراحی حرفهای با قیمت اقتصادی
مناسب برای مهندسین، پژوهشگران و تکنسینها
پشتیبانی از بهروزرسانی نرمافزاری
---
💬 خلاصه معرفی برای درج در سایت
> ژنراتور سیگنال OWON مدل DGE2070، دستگاهی دو کاناله با فرکانس خروجی تا ۷۰ مگاهرتز، دقت بالا، مدولاسیونهای کامل، حافظه آربیترری ۸K، صفحهنمایش رنگی و قابلیت کنترل از طریق USB و نرمافزار، گزینهای ایدهآل برای استفادههای آزمایشگاهی، صنعتی و آموزشی میباشد.
