مولتی فانکشن ژنراتور owon مدل AG-1011

معرفی جامع محصول: مولتی فانکشن ژنراتور OWON AG-1011



مولتی فانکشن ژنراتور OWON مدل AG-1011 یک ابزار پیشرفته و چندمنظوره برای تولید انواع سیگنال‌های استاندارد و دلخواه (Arbitrary) است که با بهره‌گیری از تکنولوژی DDS (Direct Digital Synthesis)، دقت بالا، پایداری سیگنال، و انعطاف‌پذیری چشمگیری در اختیار کاربران قرار می‌دهد. این دستگاه گزینه‌ای حرفه‌ای و در عین حال مقرون‌به‌صرفه برای آزمایشگاه‌های آموزشی، تحقیقاتی، تست و تعمیرات در حوزه‌های الکترونیک و مخابرات محسوب می‌شود.





---



نکات برجسته دستگاه



🎯 تولید انواع شکل موج‌ها با کیفیت بالا



تولید ۵ شکل موج پایه شامل: موج سینوسی، مربعی، مثلثی، رمپ و نویز



شامل ۴۵ شکل موج پیش‌فرض داخلی مانند موج دندانه‌اره‌ای، Sin(x)/x، Pulse، Exponential، Gaussian و ...



قابلیت طراحی و بارگذاری شکل موج دلخواه (Arbitrary Waveform) تا ۸۰۰۰ نقطه





📡 عملکرد فرکانسی دقیق و پایدار



بازه فرکانس خروجی: از 1 میکروهرتز تا 10 مگاهرتز



رزولوشن فرکانس بالا: تا 1 µHz، مناسب برای کاربردهای دقیق



دامنه خروجی قابل تنظیم تا 12.5 Vpp در بار ۵۰ اهم، و تا 25 Vpp در بار نامحدود (High Impedance)





🔍 وضوح و دقت



سرعت نمونه‌برداری (Sampling Rate): تا 125 مگ نمونه بر ثانیه (MS/s)



دقت عمودی (Vertical Resolution): 14 بیت، برای تولید سیگنال‌هایی با جزئیات بالا



DC Offset قابل تنظیم با دقت ۱ میلی‌ولت، مناسب برای تست‌های حساس





🧩 امکانات مدولاسیون و عملکرد پیشرفته



پشتیبانی از مدهای متنوع مدولاسیون مانند:



AM (Amplitude Modulation)



FM (Frequency Modulation)



PM (Phase Modulation)



FSK (Frequency Shift Keying)



Burst Mode و Sweep Mode





قابلیت تنظیم زمان بالا و پایین رفتن فرکانس در مد Sweep



عملکرد Burst با کنترل تعداد سیکل‌ها برای تست‌های ضربه‌ای و پالسی







---

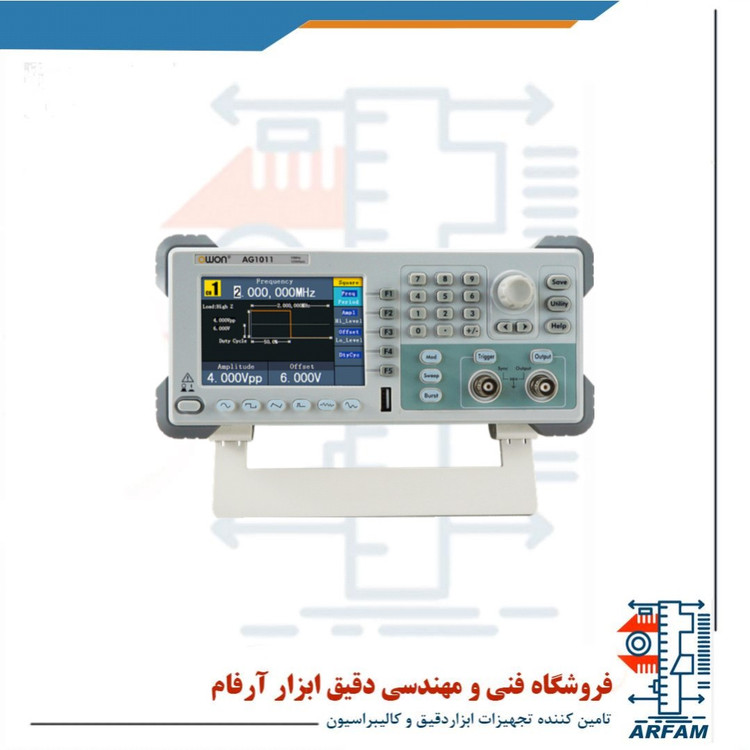

صفحه‌نمایش و طراحی رابط کاربری



🖥 نمایشگر رنگی حرفه‌ای



دارای نمایشگر TFT LCD با اندازه 4 اینچ و رزولوشن 480×320 پیکسل



رابط کاربری گرافیکی با منوهای قابل فهم، مناسب برای کاربر حرفه‌ای و آماتور



دارای انکودر چرخشی و کلیدهای فیزیکی برای تنظیم سریع پارامترها

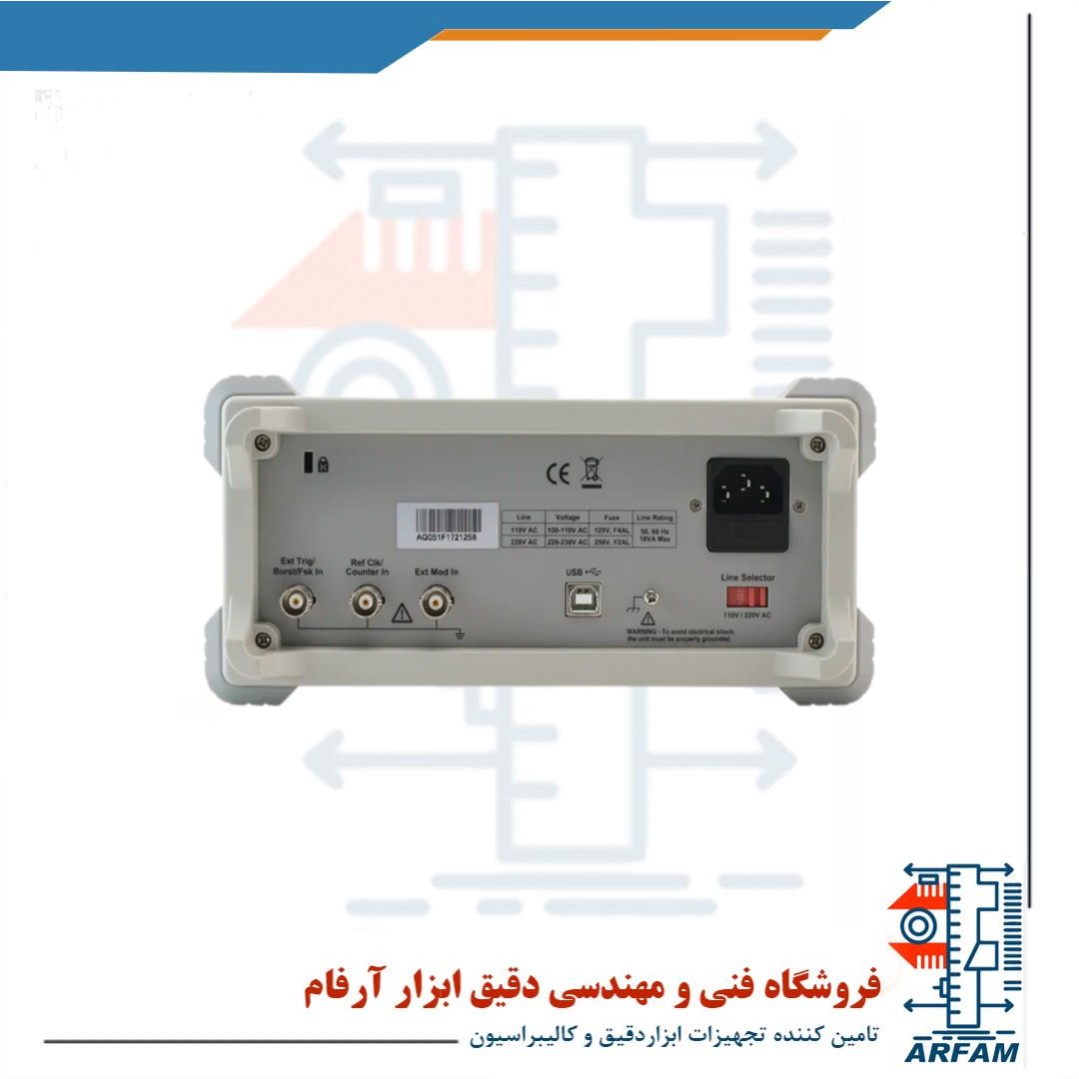

🔌 پورت‌ها و اتصال



پورت USB Host و USB Device برای ارتباط با کامپیوتر و ذخیره فایل‌ها



پشتیبانی کامل از پروتکل SCPI برای کنترل از طریق نرم‌افزار



سازگار با نرم‌افزار LabVIEW و سایر ابزارهای کنترل از راه دور







---



کاربردهای تخصصی



مولتی‌فانکشن ژنراتور AG-1011 با توجه به قابلیت‌های متنوع و دقیق، در موارد زیر بسیار کاربردی است:



🔬 آزمایشگاه‌های دانشگاهی و تحقیقاتی برای تدریس مباحث سیگنال، فیلتر، مدولاسیون و تست عملکرد سیستم‌ها

🛠 تعمیر و نگهداری مدارهای الکترونیکی برای تزریق سیگنال تست به ورودی مدارها

📶 طراحی و توسعه سیستم‌های مخابراتی برای تست عملکرد مدارات RF یا بررسی پاسخ گیرنده‌ها

🎛 شبیه‌سازی رفتار سیستم‌ها با موج‌های سفارشی دلخواه (Arbitrary)





---



مشخصات فنی خلاصه‌شده



مشخصه مقدار



تعداد کانال 1 کانال سیگنال + خروجی تریگر

نوع موج‌ها سینوسی، مربعی، مثلثی، نویز، دلخواه

فرکانس خروجی 1 µHz تا 10 MHz

سرعت نمونه‌برداری 125 MS/s

دقت عمودی 14 بیت

حافظه داخلی موج 8k نقاط

مدولاسیون‌ها AM, FM, PM, FSK, Sweep, Burst

دامنه خروجی 1 mV تا 12.5 Vpp (50Ω)، تا 25 Vpp (Hi-Z)

DC Offset ±6.25 V (50Ω)، ±12.5 V (Hi-Z)

پورت ارتباطی USB Device، USB Host، SCPI

نمایشگر 4 اینچ رنگی TFT، رزولوشن 480×320

ابعاد 235×110×295 میلی‌متر

وزن حدود 3 کیلوگرم







---



اقلام همراه دستگاه



کابل USB



کابل برق



کابل BNC



نرم‌افزار کاربردی و درایور



دفترچه راهنمای سریع
