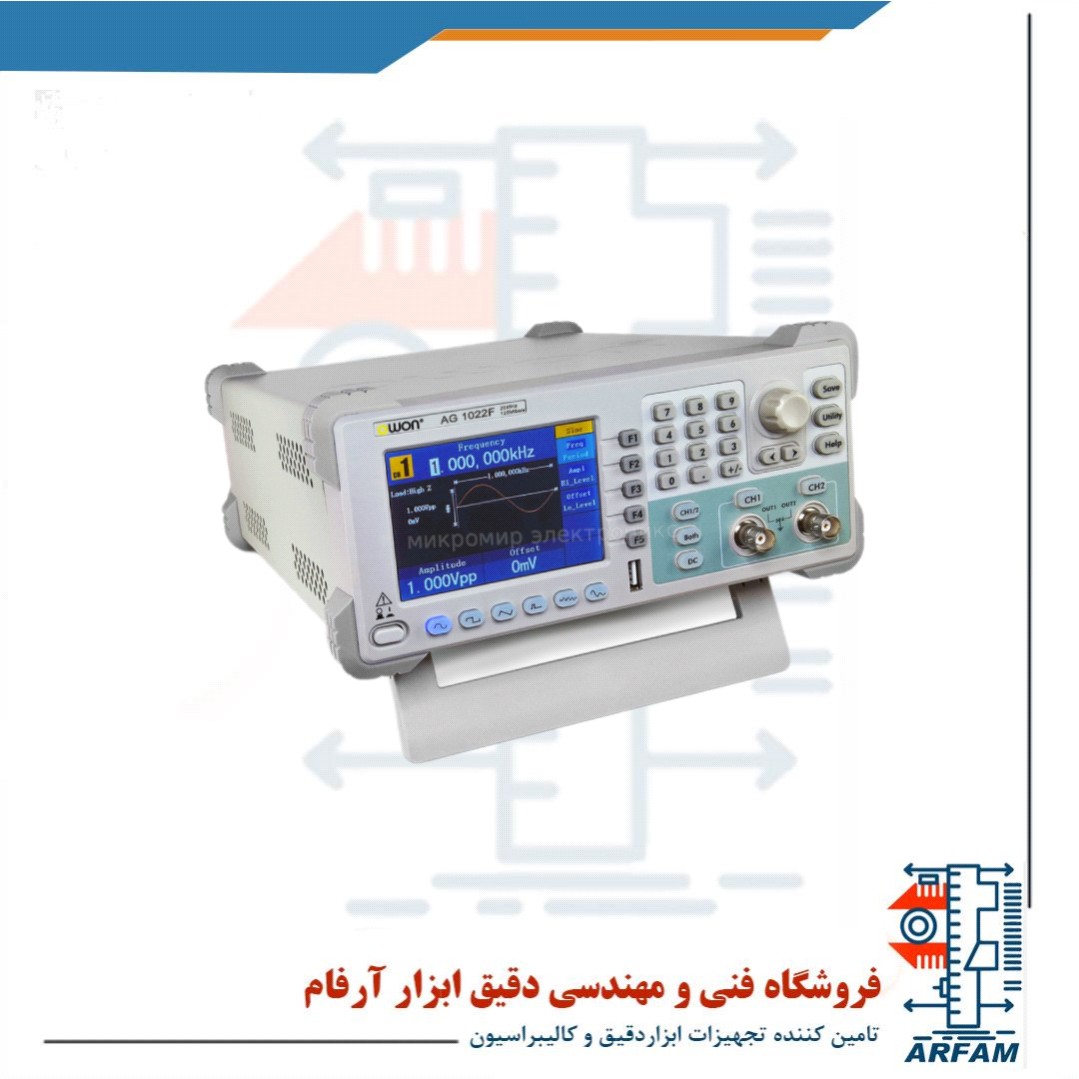

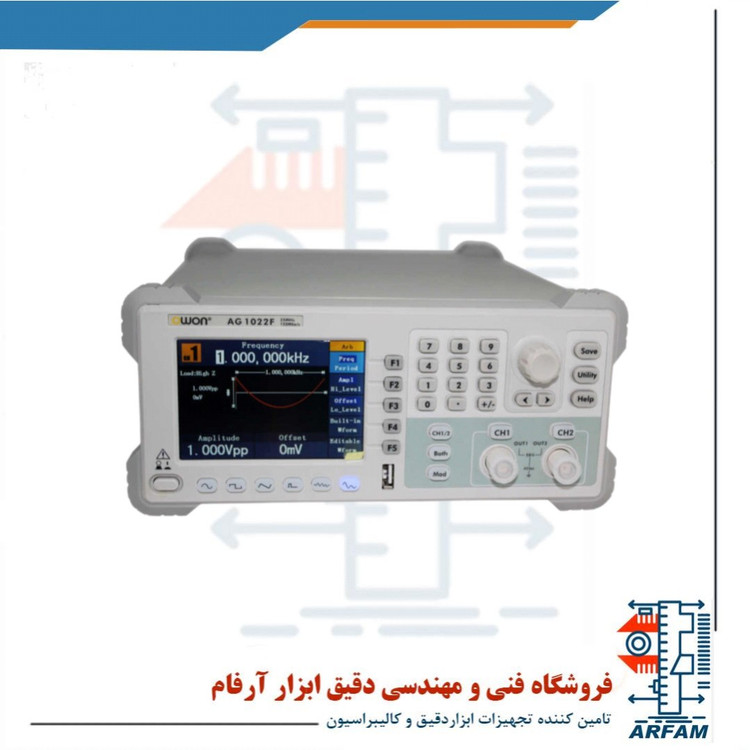

مولتی فانکشن ژنراتور owon مدل AG-1022F

🎛️ معرفی کامل مولتی فانکشن ژنراتور OWON AG-1022F



OWON AG-1022F یک ژنراتور موج حرفه‌ای دو کاناله از نوع DDS (Direct Digital Synthesis) است که با دقت و پایداری بالا، امکان تولید انواع موج‌های استاندارد و دلخواه را فراهم می‌کند. این دستگاه با فرکانس خروجی تا ۲۵ مگاهرتز، دقت افقی بسیار بالا، قابلیت مدولاسیون کامل و شمارنده فرکانس داخلی، انتخابی ایده‌آل برای مهندسان، تکنسین‌ها، اساتید دانشگاه، دانشجویان رشته برق و آزمایشگاه‌های الکترونیک است.





---



⚙️ مهم‌ترین ویژگی‌ها و قابلیت‌ها



✅ تولید سیگنال دقیق و متنوع



تولید امواج استاندارد شامل سینوسی، مربعی، مثلثی، پالس، شیب‌دار و نویز



تولید امواج دلخواه (Arbitrary) تا ۸۰ نوع شکل موج مختلف، قابل برنامه‌ریزی توسط کاربر



پشتیبانی از رزولوشن ۱۴ بیت برای دقت بالا در بازتولید شکل موج‌ها





✅ دو کانال مستقل



دو خروجی کاملاً جداگانه با قابلیت تنظیم فرکانس، دامنه و شکل موج مستقل برای هر کانال



فاز قابل تنظیم بین کانال‌ها برای تولید سیگنال‌های هم‌فاز یا اختلاف‌فاز دار





✅ پشتیبانی کامل از مدولاسیون‌ها



پشتیبانی از انواع مدولاسیون‌های رایج:



AM (مدولاسیون دامنه)



FM (مدولاسیون فرکانس)



PM (مدولاسیون فاز)



FSK / PSK / ASK (مدولاسیون‌های کلیدزنی دیجیتال)



Sweep و Burst Mode





بسیار مناسب برای تست مدارات رادیویی، گیرنده‌ها و مدارات مخابراتی





✅ شمارنده فرکانس داخلی (Frequency Counter)



محدوده اندازه‌گیری تا ۲۰۰MHz



قابلیت اندازه‌گیری فرکانس، دوره تناوب، عرض پالس، نسبت وظیفه (Duty Cycle)



شمارنده داخلی موجب صرفه‌جویی در هزینه خرید تجهیزات مجزا می‌شود







---



🖥️ طراحی و کاربری



💡 رابط کاربری ساده و پیشرفته



دارای نمایشگر رنگی با وضوح بالا (4.3 اینچ) برای نمایش شکل موج، پارامترها و منوها



کلیدهای عددی، چرخنده و دکمه‌های کنترلی برای دسترسی سریع و آسان به تنظیمات



منوی چندزبانه با پشتیبانی از زبان انگلیسی





🔌 اتصالات کاربردی



USB Host/Device برای انتقال داده و اتصال به کامپیوتر



سازگاری با SCPI برای کنترل از راه دور با نرم‌افزارهایی مانند LabVIEW



پورت کلاک و تریگر برای همگام‌سازی با سایر دستگاه‌ها







---



📦 محتویات داخل جعبه



دستگاه AG-1022F



کابل برق



کابل USB



کابل BNC به BNC



CD درایور و نرم‌افزار



دفترچه راهنمای سریع







---



📐 مشخصات فنی خلاصه



مشخصه مقدار



فرکانس خروجی 1µHz تا 25MHz

نرخ نمونه‌برداری 125MSa/s

رزولوشن عمودی 14 بیت

طول حافظه موج دلخواه 8k points

تعداد کانال 2 کانال مستقل

مدولاسیون‌ها AM, FM, PM, FSK, ASK, PSK, Sweep, Burst

شمارنده فرکانس دارد (تا 200MHz)

نمایشگر رنگی 4.3 اینچ

پورت‌های ارتباطی USB Host, USB Device







---



🎯 کاربردهای پیشنهادی



طراحی و تست مدارات آنالوگ و دیجیتال



تولید سیگنال‌های آزمایشی در پروژه‌های مخابراتی



تست سیستم‌های RF و ماژول‌های وایرلس



آموزش مفاهیم الکترونیک در دانشگاه‌ها



شبیه‌سازی و تزریق نویز به مدارات برای تست مقاومت و فیلترینگ







---



🔚 نتیجه‌گیری



OWON AG-1022F با امکانات پیشرفته، قیمت مقرون‌به‌صرفه و رابط کاربری ساده، یکی از بهترین گزینه‌ها در رده ژنراتورهای تابعی آزمایشگاهی است. اگر به دنبال یک ژنراتور دقیق، قابل‌اعتماد و با امکانات کامل برای محیط حرفه‌ای یا آموزشی هستید، این مدل انتخابی هوشمندانه خواهد بود.
