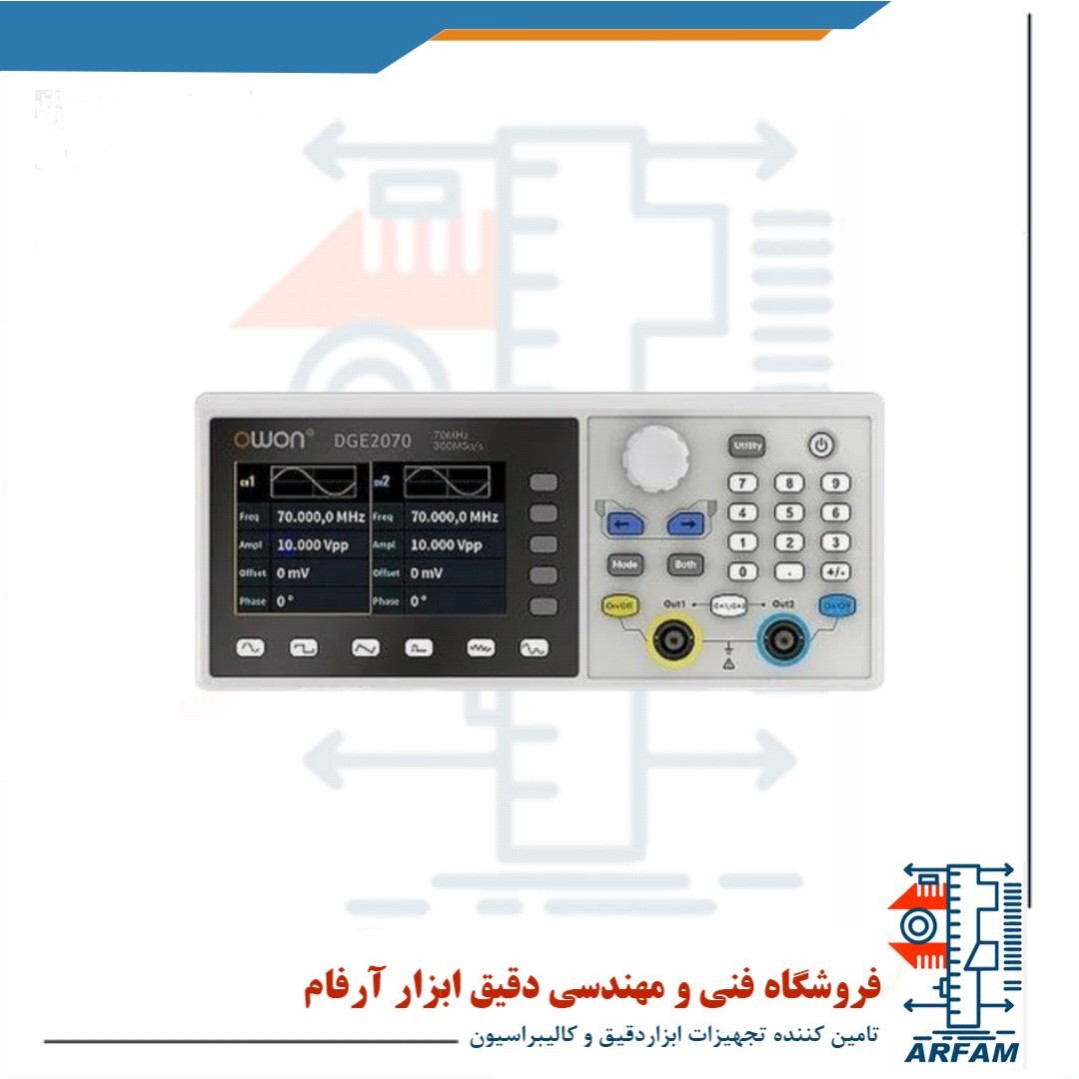

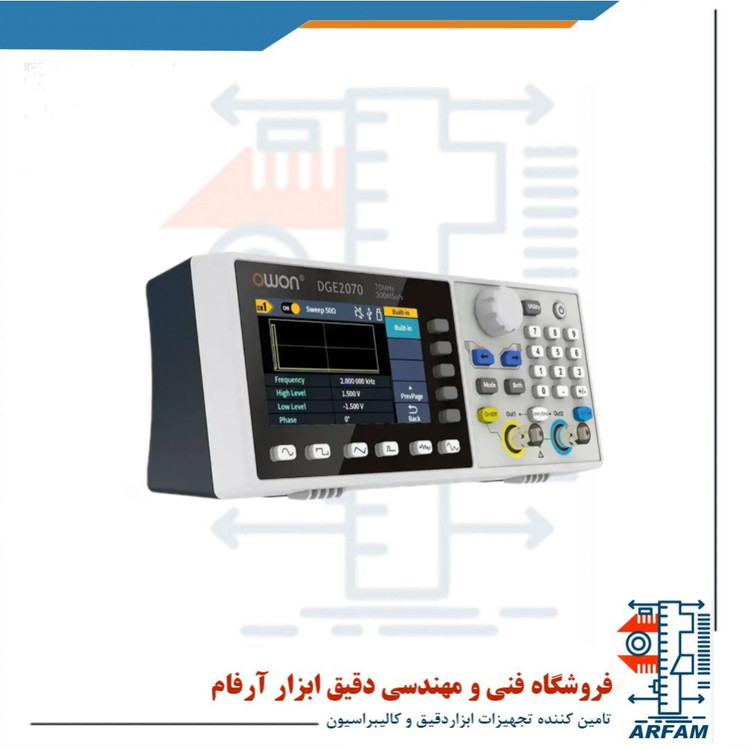

مولتی فانکشن ژنراتور owon مدل XDG-2070

🎛️ معرفی جامع مولتی فانکشن ژنراتور OWON XDG-2070



OWON XDG-2070 یک مولتی فانکشن ژنراتور حرفه‌ای، دقیق و پرکاربرد است که با ارائه سیگنال‌های متنوع، با دقت بالا و نرخ نمونه‌برداری چشمگیر، گزینه‌ای ایده‌آل برای انواع تست‌ها، شبیه‌سازی‌ها و تحقیقات آزمایشگاهی به‌شمار می‌رود. این دستگاه با پهنای باند ۷۰ MHz و دو کانال مستقل خروجی، توانایی تولید موج‌های متنوع پایه و آربیتراری را دارد و در دسته ژنراتورهای اقتصادی اما قدرتمند قرار می‌گیرد.





---



✨ ویژگی‌های برجسته دستگاه



✅ دو کانال خروجی مستقل



امکان تولید هم‌زمان سیگنال‌های متفاوت با فرکانس و شکل‌موج‌های متنوع، مناسب برای شبیه‌سازی سیستم‌های چندکاناله یا بررسی پاسخ سیستم به سیگنال‌های ترکیبی.



✅ سیگنال‌های پایه و دلخواه



شکل موج‌های پایه: سینوسی، مربعی، مثلثی، پالس، رمپ، نویز و DC



بیش از ۱۵۰ شکل موج از پیش تعریف‌شده



امکان طراحی شکل موج دلخواه (Arbitrary) و بارگذاری آن از طریق نرم‌افزار





✅ نرخ نمونه‌برداری ۳۰۰ MSa/s



این نرخ بالا به شما اجازه می‌دهد تا سیگنال‌هایی با دقت بالا و شکل موج واقعی‌تر ایجاد کنید، به‌ویژه در کاربردهای RF و دیجیتال.



✅ دقت و رزولوشن فوق‌العاده



رزولوشن فرکانس تا ۱ μHz



رزولوشن ولتاژ 14 بیت



دقت بسیار بالا در ایجاد سیگنال‌های فرکانسی دقیق حتی در کاربردهای حساس و پزشکی





✅ مدولاسیون و قابلیت‌های پیشرفته



پشتیبانی از انواع مدولاسیون‌های آنالوگ و دیجیتال:



AM (مدولاسیون دامنه)



FM (مدولاسیون فرکانس)



PM (مدولاسیون فاز)



FSK (کلیدزنی فرکانسی دیجیتال)

همچنین عملکردهای Sweep و Burst برای تحلیل پاسخ سیستم و تست دینامیکی مدارها.





✅ شمارنده فرکانس داخلی



قابلیت اندازه‌گیری فرکانس سیگنال‌های ورودی از ۱۰۰ میلی‌هرتز تا ۲۰۰ مگاهرتز، بدون نیاز به دستگاه جداگانه.



✅ نمایشگر رنگی TFT



نمایشگر ۳.۶ اینچی رنگی با رزولوشن بالا (480×260) که اطلاعات دقیق شکل‌موج، تنظیمات و حالت عملکرد را به‌صورت گرافیکی و کاربرپسند نمایش می‌دهد.



✅ طراحی کاربرپسند



بدنه‌ی جمع‌وجور، منوی ساده، کلیدهای میان‌بر و پنل جلویی قابل فهم، این دستگاه را برای افراد مبتدی تا حرفه‌ای کاملاً مناسب کرده است.





---



🔌 درگاه‌های ارتباطی و نرم‌افزار



پورت USB و LAN برای اتصال به کامپیوتر



پشتیبانی از دستورات SCPI و نرم‌افزار LabVIEW برای کنترل از راه دور و اتوماسیون تست



نرم‌افزار اختصاصی برای طراحی شکل موج آربیتراری و آپلود روی دستگاه







---



🧪 کاربردهای رایج



طراحی، تست و تحلیل مدارهای الکترونیکی



شبیه‌سازی سیگنال‌های مخابراتی و کنترل صنعتی



آموزش و پروژه‌های دانشگاهی



کاربردهای پزشکی، صوتی، مخابراتی و ابزار دقیق



تست پاسخ فیلترها، آمپلی‌فایرها و مدارهای تقویت‌کننده







---



📦 اقلام همراه دستگاه



کابل USB



کابل برق



دفترچه راهنما



نرم‌افزار کاربردی روی CD یا لینک دانلود



کابل BNC به BNC یا BNC به کلیپ depending on model







---



✅ چرا OWON XDG-2070؟



مزیت توضیح



دقت بسیار بالا رزولوشن فرکانس 1μHz و رزولوشن 14بیتی

قابلیت بالا دو کانال، تولید شکل موج دلخواه، انواع مدولاسیون

طراحی اقتصادی قیمت مقرون‌به‌صرفه در برابر قابلیت‌های حرفه‌ای

کنترل از راه دور پشتیبانی از SCPI و نرم‌افزارهای کنترل آزمایشگاهی

طراحی جمع‌وجور مناسب برای میزهای کاری کوچک یا آزمایشگاه‌های آموزشی
