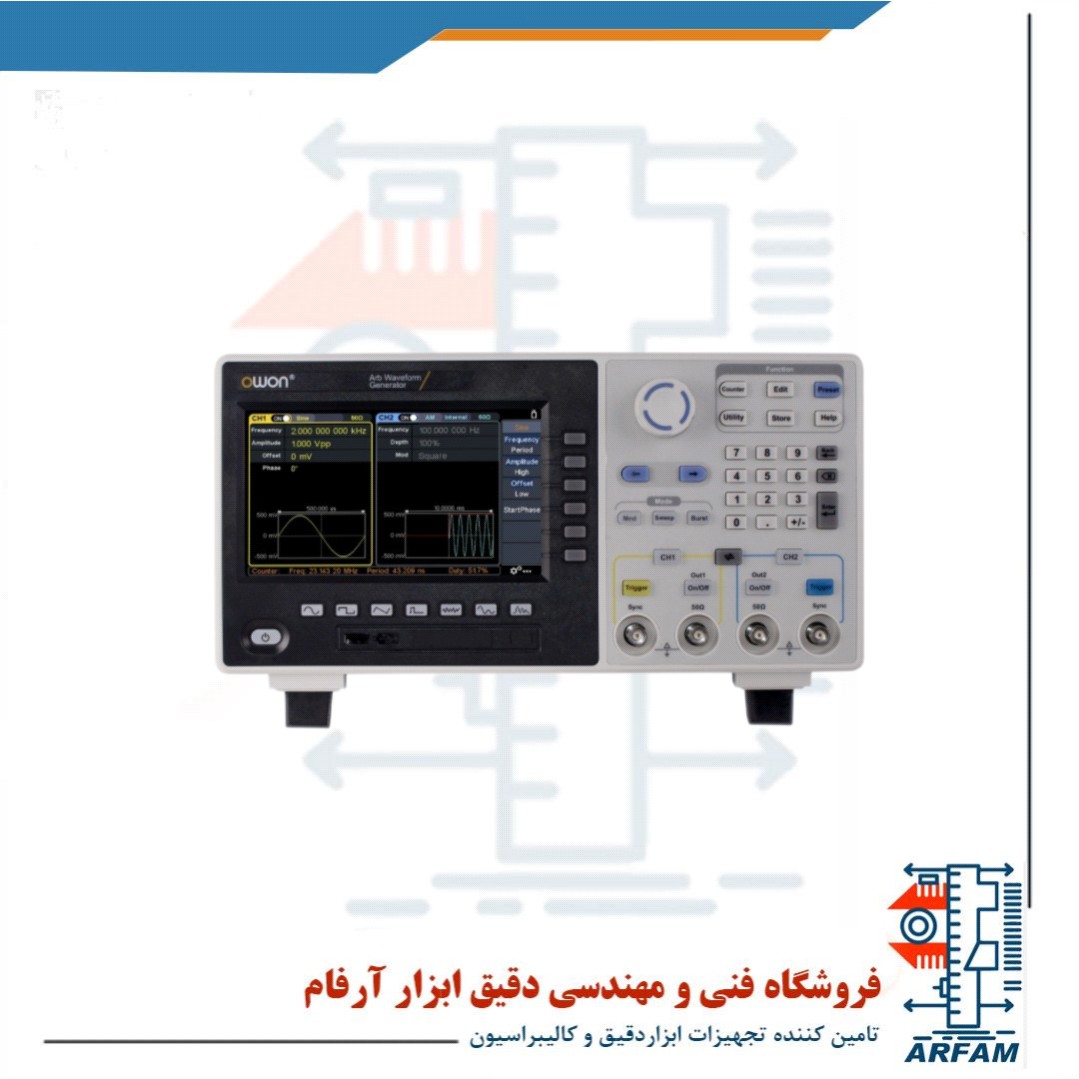

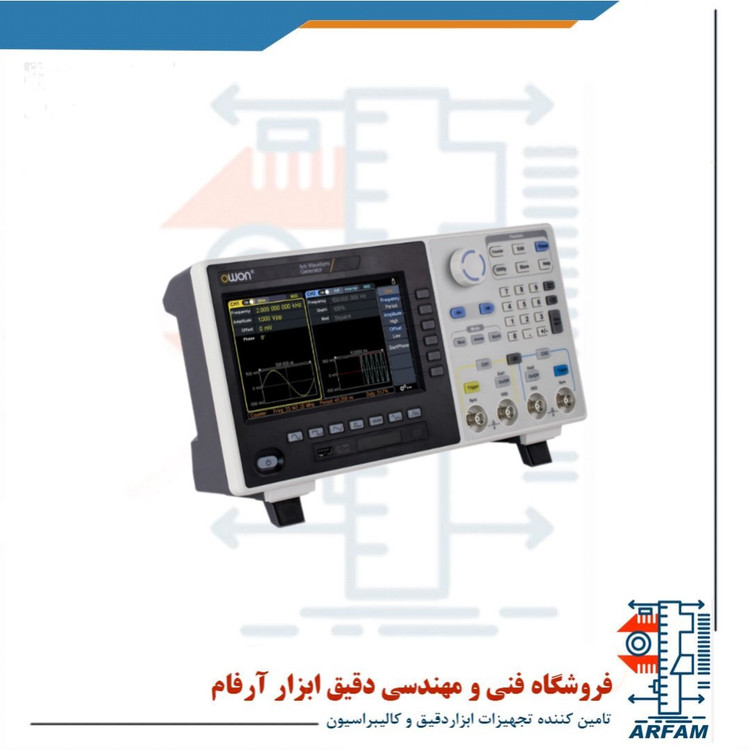

مولتی فانکشن ژنراتور owon مدل XDG-2100

🧪 معرفی کلی دستگاه



ژنراتور تابع دلخواه OWON مدل XDG-2100 یکی از دقیق‌ترین و قدرتمندترین مولتی‌فانکشن ژنراتورهای موجود در بازار است که برای تولید سیگنال‌های متنوع در تست‌ها و کاربردهای صنعتی، دانشگاهی و آزمایشگاهی طراحی شده است. این دستگاه با پشتیبانی از دو کانال مستقل، فرکانس خروجی تا ۱۰۰ مگاهرتز و نرخ نمونه‌برداری ۵۰۰ میلیون نمونه بر ثانیه (MSa/s) عملکردی حرفه‌ای و بی‌نقص را ارائه می‌دهد.



نمایشگر لمسی رنگی ۷ اینچی، کاربری دستگاه را ساده و دقیق می‌سازد. همچنین پشتیبانی از انواع مدولاسیون‌ها، تولید موج دلخواه (Arbitrary Waveform)، خروجی با کیفیت بالا و اتصال‌پذیری گسترده از طریق USB، LAN و RS232 باعث شده تا XDG-2100 به انتخاب اول بسیاری از مهندسین و پژوهشگران تبدیل شود.





---



⚙️ ویژگی‌های برجسته



دو کانال خروجی مستقل با قابلیت تنظیم مجزا



تولید موج‌های استاندارد مانند سینوسی، مربعی، مثلثی، پالس، رمپ، نویز و DC



تولید موج دلخواه (Arbitrary) تا ۱۰ میلیون نقطه



نمایشگر لمسی ۷ اینچی با رابط کاربری حرفه‌ای



خروجی با وضوح ۱۴ بیت برای سیگنال‌های دقیق



پشتیبانی از انواع مدولاسیون: AM، FM، PM، ASK، FSK، PSK، PWM، Sweep، Burst و ترکیبی (SUM)



شمارنده فرکانس داخلی با دقت بالا (۲۰۰MHz) با تفکیک ۷ رقمی



حافظه داخلی بزرگ برای ذخیره‌سازی و فراخوانی سیگنال‌ها



اتصال‌پذیری USB، LAN، RS232 برای کنترل از راه دور و انتقال داده







---



📊 مشخصات فنی



مشخصه مقدار



تعداد کانال ۲ عدد

حداکثر فرکانس موج سینوسی 100MHz

حداکثر فرکانس موج مربعی 25MHz

نرخ نمونه‌برداری 500MSa/s

رزولوشن عمودی 14 بیت

طول حافظه برای موج دلخواه 10 میلیون نقطه

وضوح فرکانس 1µHz

نمایشگر 7 اینچ رنگی، لمسی، رزولوشن 800×480

THD کمتر از 0.05٪ برای فرکانس ≤1MHz

Rise/Fall Time موج مربعی کمتر از 8ns

Jitter RMS کمتر از 300ps

تنظیم دامنه خروجی تا 10Vpp (به بار 50 اهم)

شمارنده فرکانس داخلی 0.1Hz تا 200MHz







---



🎛️ پورت‌ها و اتصالات



خروجی‌های سیگنال CH1 و CH2



ورودی تریگر (Trigger IN)



خروجی تریگر (Trigger OUT)



ورودی مرجع خارجی (10MHz Ref IN)



خروجی مرجع داخلی (10MHz Ref OUT)



پورت USB (Host و Device)



پورت LAN برای کنترل از طریق شبکه



پورت RS-232 برای اتوماسیون صنعتی







---



🎯 کاربردها



تست و توسعه مدارهای الکترونیکی



شبیه‌سازی و آنالیز سیستم‌های مخابراتی



آموزش دانشگاهی و پروژه‌های تحقیقاتی



تست امپدانس، فیلتر، تقویت‌کننده و سنسور



آزمایشگاه‌های کالیبراسیون و اندازه‌گیری







---



📦 اقلام همراه دستگاه



کابل برق



کابل USB



کابل سیگنال BNC



دفترچه راهنمای کاربر



CD نرم‌افزار و درایور



گواهی کالیبراسیون







---



✅ مزایای رقابتی



کیفیت ساخت بسیار بالا از برند معتبر OWON



دقت و ثبات سیگنال در طولانی‌مدت



رابط کاربری لمسی و روان



قیمت مناسب نسبت به دستگاه‌های هم‌رده



مناسب برای کاربران حرفه‌ای و آزمایشگاه‌های پیشرفته
