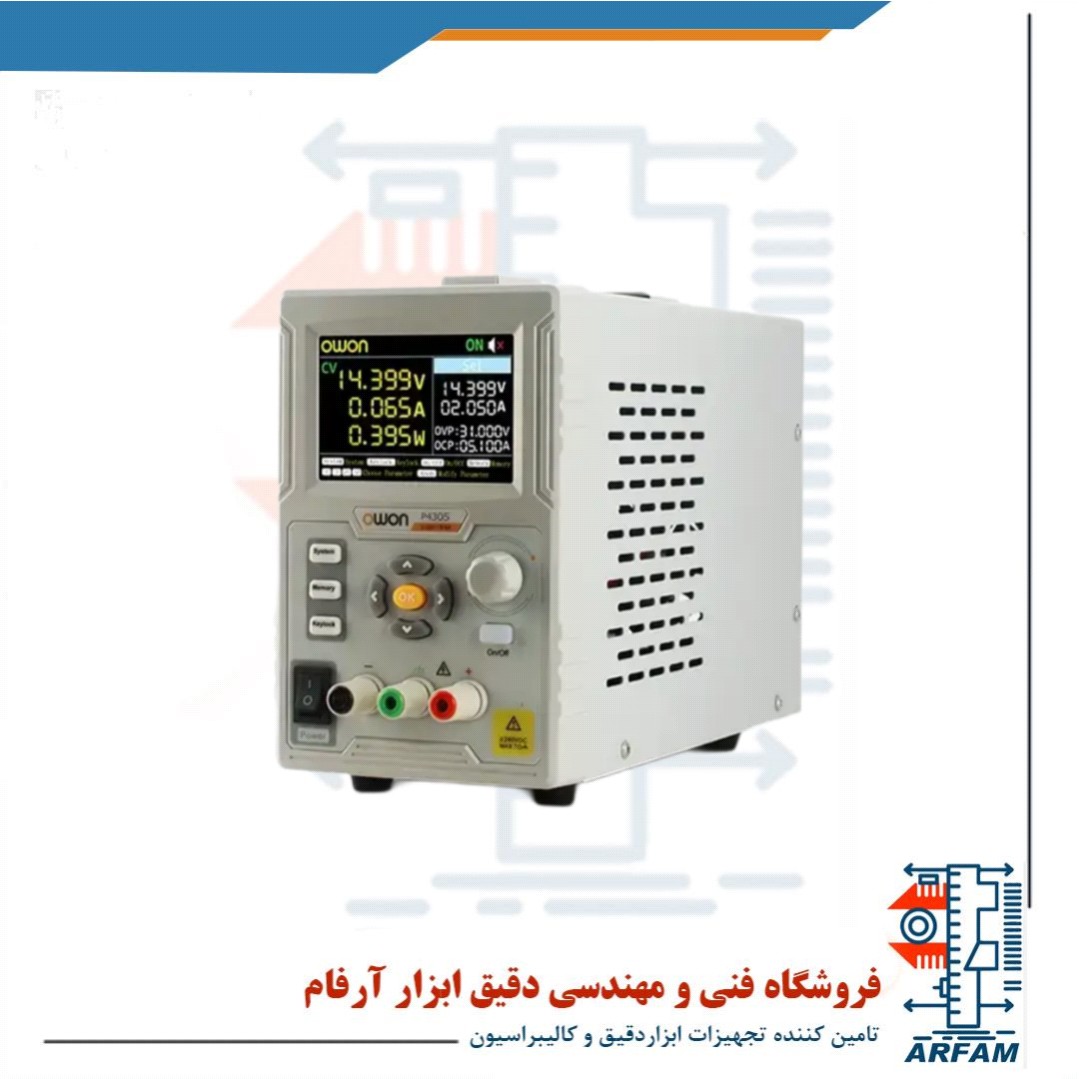

منبع تغذیه owon DC مدل P4305

مشخصات فنی محصول



نوع محصول: منبع تغذیه DC تک‌کاناله (Linear ) با عملکرد برنامه‌پذیر



مدل: P4305 از سری P4000 محصولات OWON



توان خروجی: حداکثر ۱۵۰ وات



محدوده ولتاژ و جریان: تنظیم: ۰ تا ۳۰ ولت DC و ۰ تا ۵ آمپر، خروجی تک‌کاناله



وضوح خروجی (Resolution):



ولتاژ: ۱ mV



جریان: ۱ mA





نویز و ریپل پایین: تضمین کیفیت بالا برای تست دقیق خروجی







---



نمایشگر و طراحی

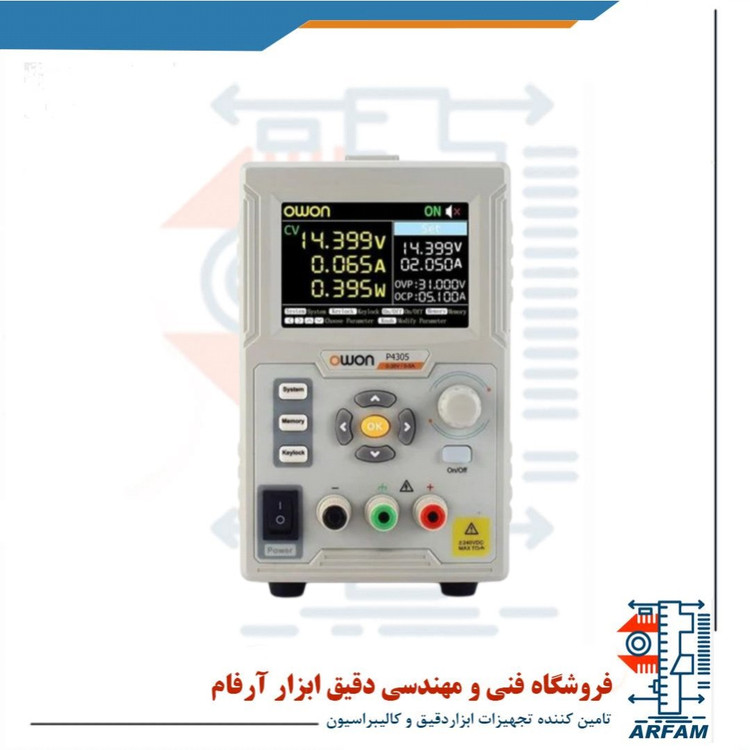

صفحه نمایش: ۳٫۷ اینچ TFT LCD رنگی برای نمایش دقیق ولتاژ و جریان خروجی



ابعاد: تقریبا ۱۱٫۷ × ۱۹٫۴ × ۲۹٫۵ سانتی‌متر



وزن: حدود ۵٫۶ کیلوگرم







---



ویژگی‌های کاربردی



سیستم خنک‌کننده هوشمند: فن چند جهته برای عملکرد در دمای مناسب و افزایش عمر دستگاه



محافظت داخلی:



محافظت در برابر OVP (ولتاژ اضافی)



محافظت در برابر OCP (جریان اضافی)



محافظت در برابر حرارت بیش از حد









---



قابلیت‌های برنامه‌پذیری



پشتیبانی از پروتکل SCPI برای کنترل و اتوماسیون دقیق (از جمله نرم‌افزار LabVIEW)



ارتباط RS-232 جهت برنامه‌ریزی از راه دور یا ثبت داده‌ها در کامپیوتر







---



موارد استفاده پیشنهادی



تست قطعات الکترونیکی (PCB)



تعمیر و تست سخت‌افزار مانند لپ‌تاپ و باتری



پروژه‌های تحقیقاتی و آموزشی در آزمایشگاه‌ها



اجرای برنامه‌های خودکار اندازه‌گیری یا شارژ دستگاه‌ها







---



موارد همراه دستگاه



محصول معمولاً شامل اقلام زیر است:



کابل برق AC مناسب



کابل RS-232 برای ارتباط با کامپیوتر



فیوز داخلی



تست لید (Probe)



دفترچه راهنمای اولیه (Quick Start Guide)







---



مزایا و نقاط قوت



رزولوشن بسیار بالا (۱ mV / ۱ mA) برای کنترل دقیق



ریپل و نویز پایین مناسب برای آزمایش‌های حساس



طراحی جمع‌وجور، قابل حمل و وزن نسبتاً مناسب



قابلیت برنامه‌ریزی برای اجرای خودکار تست‌ها



حفاظت کامل جهت ایمنی و دوام بیشتر دستگاه







---



جمع‌بندی



OWON P4305 یک منبع تغذیه خطی تک‌کاناله با توان ۱۵۰W، ولتاژ خروجی ۰–۳۰V و جریان ۰–۵A است که با وضوح بالا (1 mV/1 mA)، نمایشگر رنگی ۳٫۷ اینچ، محافظت‌های متعدد و قابلیت برنامه‌پذیری SCPI مناسب کاربردهای آزمایشگاهی، تعمیراتی و آموزشی می‌باشد. طراحی جمع‌وجور و امکانات ارتباطی آن نیز برای ساخت صفحات محصول یا معرفی برای فروشگاه‌های اینترنتی بسیار مطلوب است.
