منبع تغذیه owon DC مدل HDS120

معرفی کلی

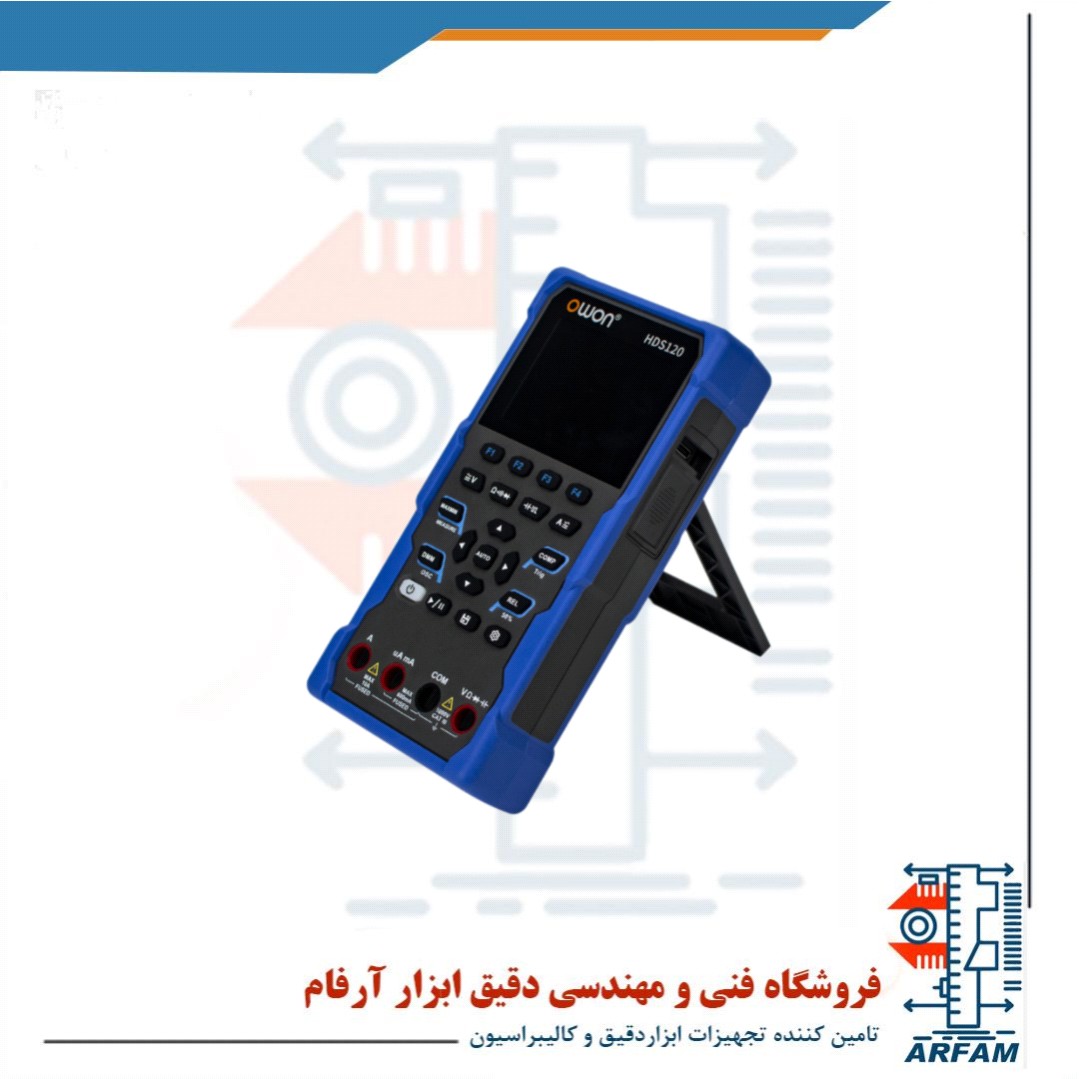

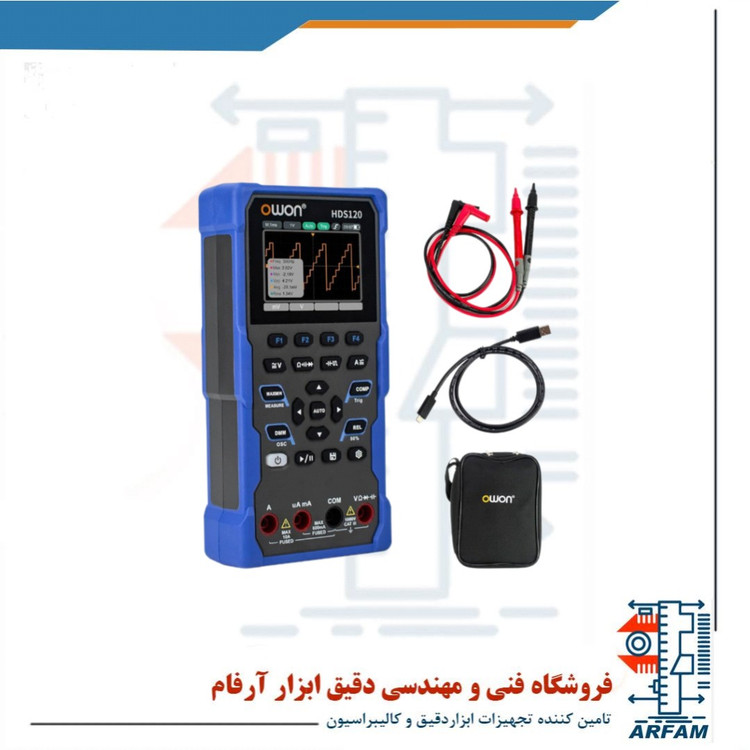

OWON HDS120، دستگاه ۲در۱ است که عملکرد مولتی‌متر دقیق ۴½‌رقمی (۲۰۰۰۰ کانت) و اسیلوسکوپ دستی با پهنای باند ۱ MHz را در قالب یک ابزار جمع‌و‌جور ادغام کرده است. این دستگاه برای پروژه‌های الکترونیکی سبک، آموزش و کاربردهای صنعتی سبک، گزینه‌ای مقرون‌به‌صرفه و منعطف است.





---



ویژگی‌های کلیدی



🎛 مولتی‌متر True‑RMS



ولتاژ DC: تا ۱۰۰۰ V



ولتاژ AC: تا ۷۵۰ V



جریان DC: تا ۲۰ A



جریان AC: تا ۱۰ A



مقاومت: تا ۱۰۰ MΩ



ظرفیت: تا ۲۰ mF، فرکانس تا ۲۰ MHz



دقت مناسب:



DC: ±(0.1% + 5 digit)،



AC: ±(0.6% + 10 digit)





پشتیبانی از اندازه‌گیری دیود، پیوستگی (continuity)، ضبط Min/Max، نگهداری داده و مقایسه نسبی (relative) .





📊 اسیلوسکوپ تک‌کاناله



پهنای باند تا ۱ MHz (محدود به مقیاس AC ولتاژ)



نرخ نمونه‌برداری: ۵ MSa/s



حساسیت عمودی: ۳۰ mV تا ۵۰۰ V در هر گرید



دامنه زمان پایه: ۲.۵ µs تا ۱۰ s در هر گرید



موقعیت ورودی ≈ ۱۰ MΩ، عملکرد Edge Trigger با حالت‌های Auto/Normal/Single و Auto-set برای تنظیم خودکار تنظیمات .





🔋 مشخصات سخت‌افزاری و طراحی



نمایشگر IPS ۲.۸ اینچ با قابلیت تم دوگانه و روشنایی بالا؛ خواندن آسان حتی در نور شدید یا تاریکی



طراحی تمام دکمه‌ای برای سهولت استفاده و دوام بیشتر



باتری لیتیوم قابل شارژ مدل ۱۸۶۵۰ برای استفاده طولانی و پایدار



دارای استاندارد ایمنی CAT III تا ۱۰۰۰ V، مناسب برای اندازه‌گیری ولتاژ بالا در محیط‌های صنعتی







---



مزایا



ابزار همه‌کاره با ظرفیت مولتی‌متر و اسیلوسکوپ در یک دستگاه جمع‌و‌جور



مناسب برای کاربردهای با فرکانس صوتی و دیجیتال پایین



ذخیره تصویر صفحه و انتقال از طریق USB



قابلیت اندازه‌گیری خودکار پارامترهایی مانند Vmax، Vmin، Vpp، Vrms، فرکانس و میانگین ولتاژ



تشخیص هوشمند جایگاه اتصال پروب برای جلوگیری از اشتباهات عملیاتی و آسیب به دستگاه







---



محدودیت‌ها



پهنای باند اسیلوسکوپ خیلی بالا نیست؛ محدود به ۱ MHz و عملکرد ضعیف‌تر در حالت mV برای فرکانس بیش از ~۵۰ kHz



فاقد امکانات پیشرفته اسیلوسکوپی مانند زوم، کرسر یا coupling AC



تجهیزات همراه مانند پروب‌ها و کیف نرم با کیفیت متوسط ارائه می‌شوند



احتمال نارضایتی برخی کاربران حرفه‌ای که نیاز به امکانات پیشرفته اسیلوسکوپ دارند







---



مقایسه اجمالی



ویژگی مشخصات HDS120



نمایشگر ۲.۸" IPS، ۴½‌رقمی (۲۰۰۰۰ کانت)

حالت مولتی‌متر True‑RMS، DC/AC ولتاژ و جریان تا ۱۰۰۰V/۲۰A

حالت اسیلوسکوپ ۱ کانال، ۱ MHz پهنای باند

باتری ۱۸۶۵۰ لیتیوم شارژی

ایمنی و حفاظت CAT III ۱۰۰۰V

قابلیت اندازه‌گیری خودکار Vmax, Vmin, Vpp, Vrms, Hz و…

اندازه / وزن حدود ۱۸۸ × ۹۳ × ۴۱ mm، ۰.۳۵ kg







---



کاربردهای پیشنهادی



آموزش و مدارک الکترونیک دانش‌آموزان و دانشجویان



تعمیرات مدارهای الکترونیکی، منبع تغذیه و کنترل پنل‌ها



تست‌­های ولتاژ و جریان در محیط‌های صنعتی سبک



کاربرانی که به دنبال ابزار اقتصادی با قابلیت نمایش نمودار بدون نیاز به تجهیزات بزرگ هستند







جمع بندی معرفی



OWON HDS120 یک انتخاب عالی برای کسانی‌ست که به ابزاری جمع‌و‌جور، چندمنظوره و اقتصادی نیاز دارند. با ترکیب دقیق مولتی‌متر True‑RMS و اسیلوسکوپ دستی، نمایشگر با کیفیت، طراحی هوشمند و ایمنی بالا، این دستگاه گزینه‌ای مناسب برای استفاده در زمینه‌های آموزشی، تعمیراتی و صنعتی سبک به‌شمار می‌آید.
