پایه میکرومتر هد جهت کالیبراسیون ساعت اندازه گیری

پایه میکرومتر هد جهت کالیبراسیون ساعت اندازه گیری

micrometer head fixture for calibration

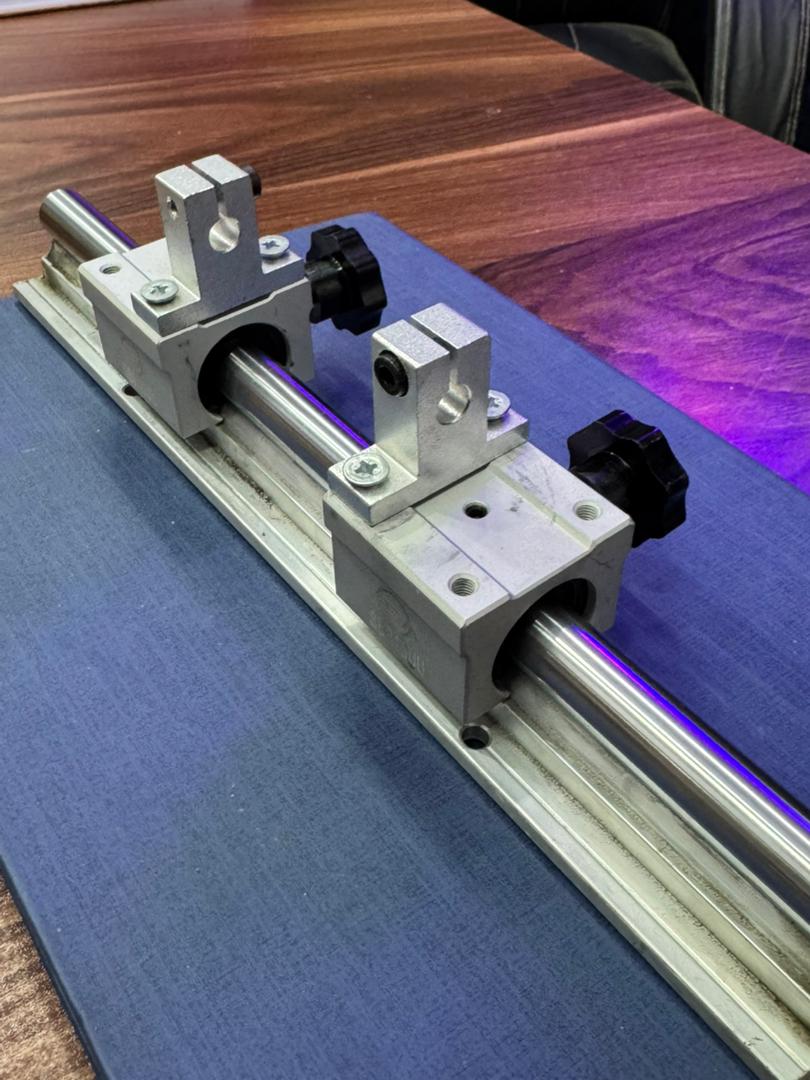

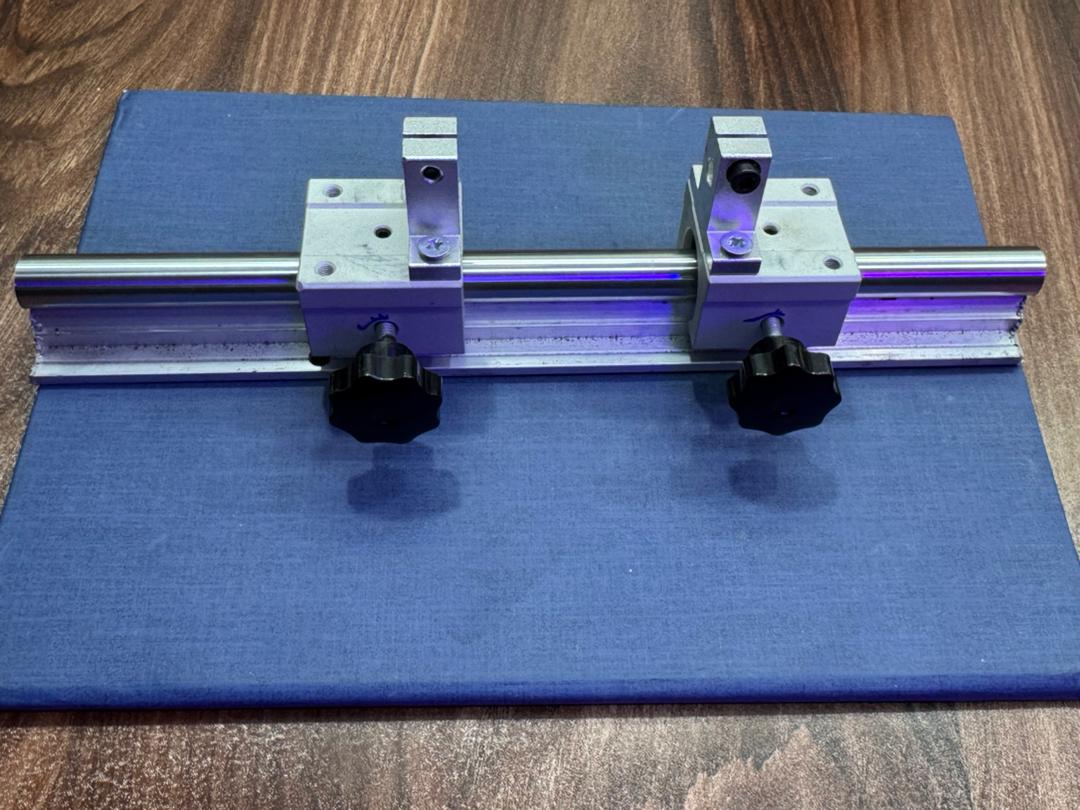

پایه میکرومتر هد یا Micrometer Head Stand یکی از ابزارهای تخصصی در فرآیند کالیبراسیون ساعت اندیکاتور (Dial Indicator) است. این پایه به گونه‌ای طراحی شده که دقت حرکت محوری (خطی) را با استفاده از میکرومتر هد به ساعت منتقل کرده و با مقایسه خوانش‌ها، دقت عملکرد ساعت بررسی می‌شود.

---

✅ کاربرد اصلی پایه میکرومتر هد:

🔧 کالیبره کردن ساعت اندیکاتور با استفاده از مرجع قابل‌اعتماد (میکرومتر هد)
میکرومتر هد، یک ابزار با دقت بالا و حرکت خطی میکرونی است. با نصب آن روی پایه مخصوص، می‌توان به‌صورت کنترل‌شده و دقیق ساعت اندیکاتور را آزمایش کرد.

---

🧩 اجزای اصلی پایه:

1. پایه سنگین و پایدار (Base):

   • معمولاً از چدن یا فولاد سنگین ساخته می‌شود تا لرزش و خطا را به حداقل برساند.

2. ریل یا سیستم راهنما (Guide Rail):

   • گاهی پایه دارای ریل خطی یا صفحه راهنماست تا واگن (Holder)ها در یک راستا حرکت کنند.

3. واگن اول: گیره مخصوص میکرومتر هد (Micrometer Head Clamp):

   • طراحی‌شده برای نگهداری میکرومتر هد استاندارد (با ساقه 9 یا 10 میلی‌متر)

   • امکان تنظیم دقیق موقعیت در راستای افقی و عمودی

4. واگن دوم: گیره ساعت اندیکاتور (Dial Indicator Holder):

   • گیره با فک متحرک یا رزوه‌ای برای فیکس کردن ساعت با ساقه 8 میلی‌متر یا انواع دیگر

   • در راستای موازی با میکرومتر نصب می‌شود

5. تنظیمات دقیق (Fine Adjustment):

   • برخی مدل‌ها دارای پیچ‌های تنظیم ظریف برای دقیق‌تر کردن زاویه یا توازی هستند.

---

🎯 نحوه عملکرد در کالیبراسیون:

1. ساعت اندیکاتور را در یکی از گیره‌ها نصب می‌کنند.

2. میکرومتر هد را روی گیره روبرویی نصب می‌کنند.

3. نوک میکرومتر را در تماس با فک متحرک ساعت قرار می‌دهند.

4. با چرخاندن میکرومتر، به‌صورت دقیق و مرحله‌ای حرکت ایجاد می‌شود.

5. انحراف یا اختلاف قرائت ساعت اندیکاتور با مقدار واقعی میکرومتر اندازه‌گیری می‌شود.

6. نتایج به صورت جدول یا نمودار ثبت می‌گردد.

---

📏 دقت و مزایای استفاده:

ویژگی	توضیح
دقت بالا	تا 1 میکرون، وابسته به کیفیت میکرومتر
پایداری و تکرارپذیری	طراحی پایه محکم برای حذف نویز محیطی
موازی بودن دقیق اجزا	برای کاهش خطای زاویه‌ای
سازگاری با ساعت‌ها و میکرومترهای مختلف	معمولاً طراحی یونیورسال دارند
