دستهبندی: اندازه گیری
نوع اندازهگیری:True RMS
تعداد رقم نمایشگر:4½ رقم (60000 Count)
نرخ نمونه برداری:تا 150 بار در ثانیه (150 Sa/s)
ولتاژ DC:تا 1000V با دقت ±(0.02%+2)

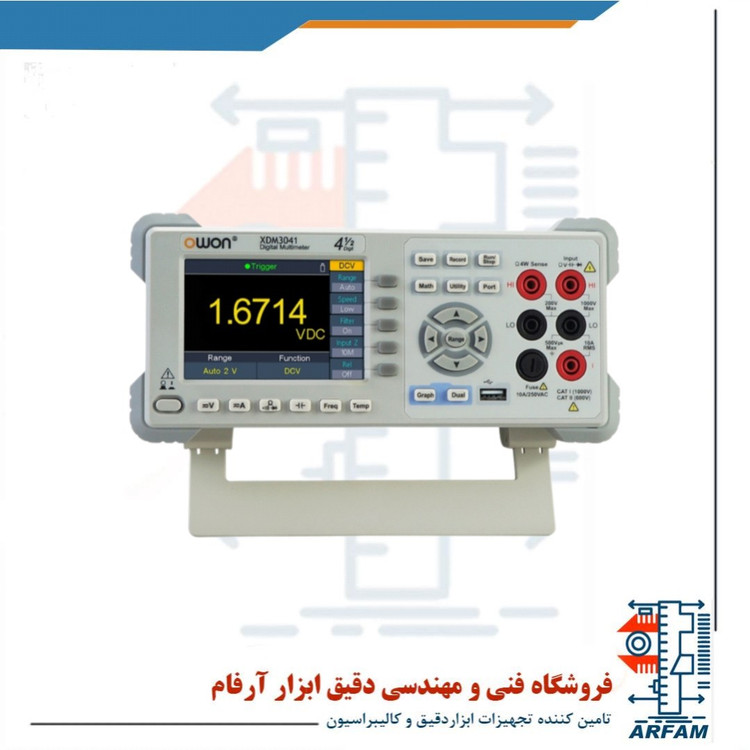

مولتی متر دیجیتال رومیزی owon مدل XDM-3041
Digital Bench Multimeter OWON Model XDM-3041
برند:OWON
مشخصات
نوع اندازهگیری
True RMS
تعداد رقم نمایشگر
4½ رقم (60000 Count)
نرخ نمونه برداری
تا 150 بار در ثانیه (150 Sa/s)
ولتاژ DC
تا 1000V با دقت ±(0.02%+2)
ولتاژ AC
تا 750V با دقت ±(0.5%+30)
توضیحات
🔍 معرفی کلی
مولتیمتر رومیزی OWON XDM‑3041 یک دستگاه سطح حرفهای است که برای مهندسین، مراکز آموزشی، پژوهشگران و تعمیرکاران طراحی شده است. این مدل دارای دقت بالا، قابلیت ثبت دادهها و نمایش گرافیکی است .
---
🖥 مشخصات فنی
نمایشگر و وضوح
نمایشگر 4 اینچی TFT-LCD با رزولوشن 480 × 320 پیکسل .
دقت نمایش تا ۴½ رقم (4.5 digit) .
نرخ نمونهبرداری
سرعت خواندن تا ۱۵۰ نمونه در ثانیه .
اندازهگیری True RMS
قابلیت اندازهگیری ولتاژ و جریان AC با دقت True RMS:
ولتاژ تا ۷۵۰ V AC، دقت حدود ۲٪ ±۰.۱۰٪ .
جریان تا ۱۰ A AC با دقت مشابه .
محدودههای اندازهگیری
ولتاژ DC: تا ۱۰۰۰ V با دقت ≈۰.۰۲٪ ±۰.۰۱٪ .
جریان DC: از μA تا ۱۰ A با دقت بالا .
مقاومت: تا 100 MΩ، دقیق تا ≈۰.۰۴٪ +۰.۰۱٪ .
خازن: تا ۱۰,۰۰۰ µF با دقت متغیر (≈۰.۵–۳٪) .
فرکانس و دوره تناوب: محدوده تا ۱ MHz با دقت ≈۰.۰۰۱٪ در بیشتر فرکانسها .
تست دیود و پیوستگی: کارکردهای مناسب با دقت بالا .
دمای محیط (اختیاری): اندازهگیری از طریق ترموکوپل یا RTD قابل پشتیبانی است .
---
📊 ویژگیهای کاربردی
حالتهای نمایش گرافیکی: شامل نمودار روند (Trend chart)، هیستوگرام، و بار متر (bar meter) برای آنالیز بهتر دادهها .
نمایش دوگانه: پشتیبانی از دو خط نمایش بهطور همزمان. مناسب برای مقایسه مقادیر .
ثبت داده (Data-Logging): قابل تنظیم از ۵ میلیثانیه شروع کرده تا ۱ میلیون نقطه ثبت .
---
🔌 اتصال و کنترل
رابط SCPI برای کنترل از راه دور دستگاه.

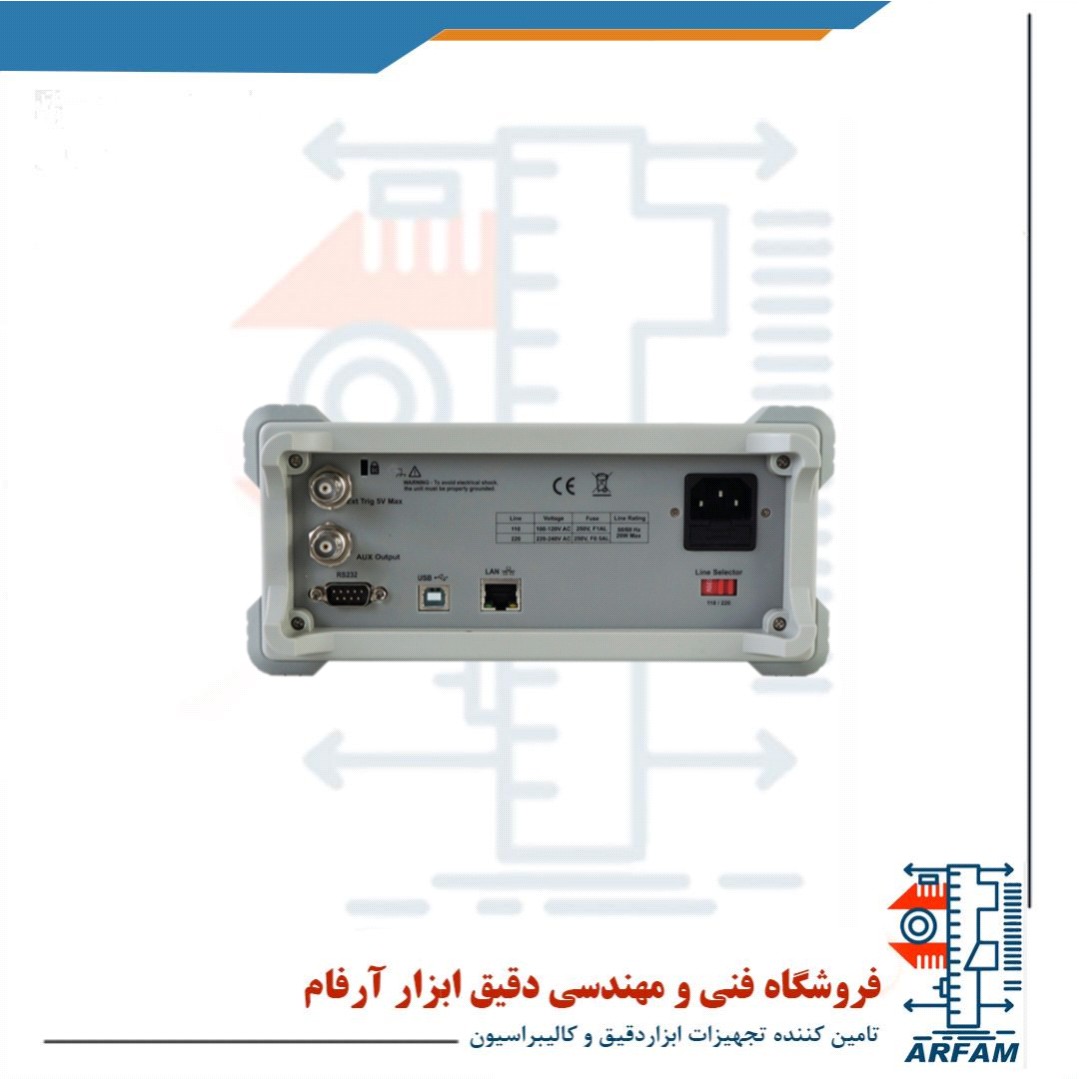

پشتیبانی از اتصالات LAN، USB (Host/Device)، RS‑232؛ امکان اتصال ماژول WiFi بهصورت اختیاری .
قابلیت ذخیرهسازی در USB در حالت میزبان (Host) و ارسال فرمان از رایانه .
---
📦 بستهبندی و محتویات همراه
بسته استاندارد شامل:
کابل برق
کابل USB
مجموعه پراب آزمایشی
گیره سوسماری (Alligator Clips)
فیوز یدکی
CD-ROM حاوی نرمافزار و راهنمای کاربر .
---
⚙ کاربردها
طراحی و عیبیابی مدارهای الکترونیکی
آزمایشگاههای آموزشی و تحقیقاتی
تعمیرات در صنعت خودرو و تجهیزات الکتریکی
صنایع و خطوط تولید نیازمند کنترل کیفی دقیق
---
✅ جمعبندی مزایا
ویژگی توضیح
نمایشگر بزرگ و گرافیکی برای تحلیل آسان دادهها و هیستوگرام
دقت بالا و True RMS برای اندازهگیری صحیح سیگنالهای AC
ثبت سریع و حجیم دادهها از ۵ms تا ۱ میلیون نقطه
اتصال انعطافپذیر LAN، USB، RS‑232 و WiFi اختیاری
کاربرد صنعتی و آموزشی مناسب طیف گستردهای از کاربران
