ال سی ار متر رومیزی owon مدل LCR2100

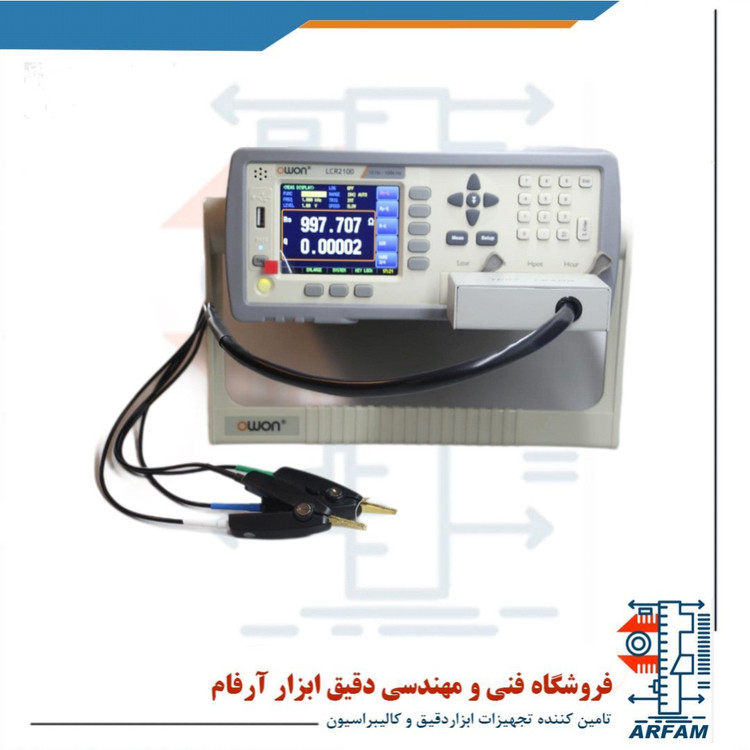

ال‌سی‌آر متر رومیزی OWON مدل LCR2100



ال‌سی‌آر متر رومیزی OWON LCR2100 یکی از پیشرفته‌ترین ابزارهای اندازه‌گیری در حوزه‌ی تست قطعات پسیو (غیرفعال) الکترونیکی است. این دستگاه با بهره‌گیری از فناوری اندازه‌گیری دقیق، قابلیت تست انواع مقاومت‌ها (R)، خازن‌ها (C) و سلف‌ها (L) را با دقت بسیار بالا فراهم می‌کند. طراحی حرفه‌ای، منوی کاربری ساده، پشتیبانی از چندین فرکانس کاری و صفحه‌نمایش بزرگ و خوانا، این مدل را به یکی از بهترین انتخاب‌ها در بین LCR مترهای رومیزی تبدیل کرده است.



این مدل برای مهندسان الکترونیک، تکنسین‌های تعمیرات، مراکز کنترل کیفیت، واحدهای تحقیق و توسعه، آزمایشگاه‌های آموزشی و حتی کارگاه‌های تولید قطعات الکترونیکی، یک ابزار کاملاً ضروری محسوب می‌شود. با پشتیبانی از چندین حالت اندازه‌گیری (سری و موازی)، قابلیت انتخاب فرکانس تست، امکان اتصال به کامپیوتر و نمایش همزمان چندین پارامتر، این دستگاه امکاناتی فراتر از یک LCR متر ساده ارائه می‌دهد.





---



مهم‌ترین قابلیت‌ها و مزایا:



اندازه‌گیری دقیق مقدار واقعی و موهومی پارامترها (Z, ESR, D, Q, θ, X و ...)



پشتیبانی از حالت اندازه‌گیری خودکار یا دستی (Auto/Manual)



تشخیص خودکار نوع قطعه تحت تست (Auto Component Identification)



پشتیبانی از تست‌های سریع برای بررسی کیفیت قطعات در حجم بالا



دارای رابط USB برای ارتباط با کامپیوتر و انتقال اطلاعات



قابلیت تنظیم محدوده (Range) به صورت دستی یا اتوماتیک



نمایش هم‌زمان دو پارامتر اصلی و ثانویه با تفکیک‌پذیری بالا



محافظت در برابر اتصال کوتاه یا اشتباه در قطبیت قطعات



مناسب برای تست قطعات درون‌مداری یا خارج‌مداری (با در نظر گرفتن شرایط)







---



مشخصات فنی کامل دستگاه:



ویژگی مقدار



مدل دستگاه OWON LCR2100

نوع دستگاه ال‌سی‌آر متر رومیزی دیجیتال

نوع نمایشگر LCD با نور پس‌زمینه و وضوح بالا

پارامترهای قابل اندازه‌گیری R, L, C, D, Q, ESR, θ, Z, X

بازه اندازه‌گیری مقاومت (R) 0.01 اهم تا 100 مگااهم

بازه اندازه‌گیری خازن (C) 0.01 پیکوفاراد تا 100 میلی‌فاراد

بازه اندازه‌گیری سلف (L) 0.1 نانوهانری تا 10 هانری

فرکانس‌های تست قابل انتخاب 100Hz, 120Hz, 1kHz, 10kHz, 100kHz

دقت اندازه‌گیری تا ±0.1% بسته به پارامتر و فرکانس انتخابی

حالت‌های اندازه‌گیری سری (SER) و موازی (PAR)

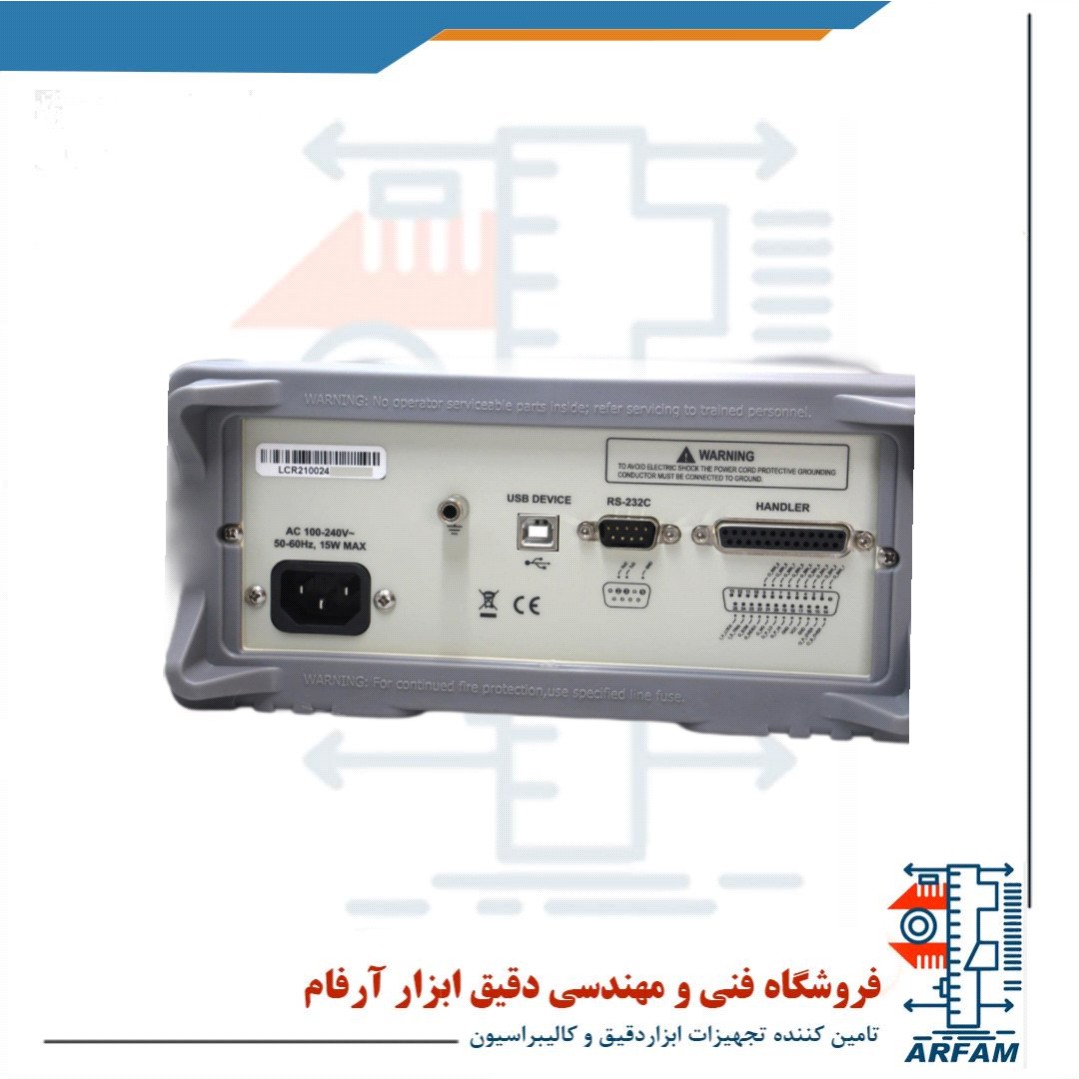

رابط‌های ارتباطی USB Type-B برای اتصال به کامپیوتر

قابلیت ذخیره داده دارد (از طریق نرم‌افزار تحت ویندوز)

ابعاد دستگاه 260×110×300 میلی‌متر

وزن خالص حدود 2 کیلوگرم

منبع تغذیه برق شهری 220V AC







---



کاربردهای پیشنهادی:



مراکز تست و کنترل کیفیت کارخانه‌های قطعه‌سازی الکترونیکی



واحدهای تحقیق و توسعه (R&D) برای طراحی مدار



آزمایشگاه‌های دانشگاهی و آموزشگاه‌های فنی



تعمیرگاه‌های تخصصی موبایل، کامپیوتر و بردهای صنعتی



بررسی سلامت و عملکرد قطعات در پروژه‌های تخصصی یا تولید انبوه







---



اقلام همراه دستگاه:



کابل تست مخصوص LCR متر



دفترچه راهنمای کاربر



کابل USB جهت اتصال به کامپیوتر



نرم‌افزار مخصوص برای خواندن داده‌ها (در صورت ارائه)



فیوز یدکی (در برخی مدل‌ها)
