دستهبندی: اندازه گیری
دمای کاری:0 تا 40 درجه سانتیگراد
ولتاژ ورودی:AC 100~240V، 50/60Hz
پروتکل های پشتیبانی شده:SCPI، Modbus RTU
درگاه های ارتباطی:USB Host, USB Device, RS-232C, Handler
ال سی ار متر رومیزی owon مدل LCR2200
Benchtop LCR Meter OWON Model LCR2200
برند:OWON
مشخصات
دمای کاری
0 تا 40 درجه سانتیگراد
ولتاژ ورودی
AC 100~240V، 50/60Hz
پروتکل های پشتیبانی شده
SCPI، Modbus RTU
درگاه های ارتباطی
USB Host, USB Device, RS-232C, Handler
قابلیت ذخیره تنظیمات
تا 10 فایل تنظیمات داخلی
حالت های اندازه گیری
Auto Range، Manual Range، Nominal Value، Sort Mode
توضیحات
🧪 معرفی دستگاه
LCR متر رومیزی OWON مدل LCR2200 یکی از پیشرفتهترین ابزارهای تست و اندازهگیری در دسته تجهیزات آزمایشگاهی و صنعتی است که برای بررسی دقیق مشخصات قطعات غیرفعال مانند مقاومتها، خازنها، سلفها و ترکیب آنها طراحی شده است. این دستگاه با بهرهگیری از فناوری اندازهگیری چندفرکانسی، نمایشگر رنگی و رابطهای حرفهای، گزینهای ایدهآل برای خطوط تولید، آزمایشگاههای کنترل کیفیت و تعمیرگاههای تخصصی الکترونیک محسوب میشود.
---
⭐ ویژگیهای کلیدی دستگاه
✅ اندازهگیری چندپارامتری حرفهای
پشتیبانی از اندازهگیری پارامترهای:
L (اندوکتانس)، C (خازن)، R (مقاومت)، Z (امپدانس)، D/Q (ضریب اتلاف/کیفیت)،
X, G, B, Y, Vac, Iac, Δ, Δ%, θr, θd
✅ فرکانس تست قابل تنظیم
محدوده گسترده فرکانس از 10 هرتز تا 200 کیلوهرتز در گامهای متنوع
قابلیت انتخاب ولتاژ تست از 10 میلیولت تا 1 ولت AC برای سازگاری با قطعات حساس
✅ دقت بالا و سرعت بالا
دقت اندازهگیری تا 0.05٪
سرعت اندازهگیری تا 40 بار در ثانیه (Fast mode)
مناسب برای تست سریع در خطوط تولید و بررسی کیفیت دستهای قطعات
---

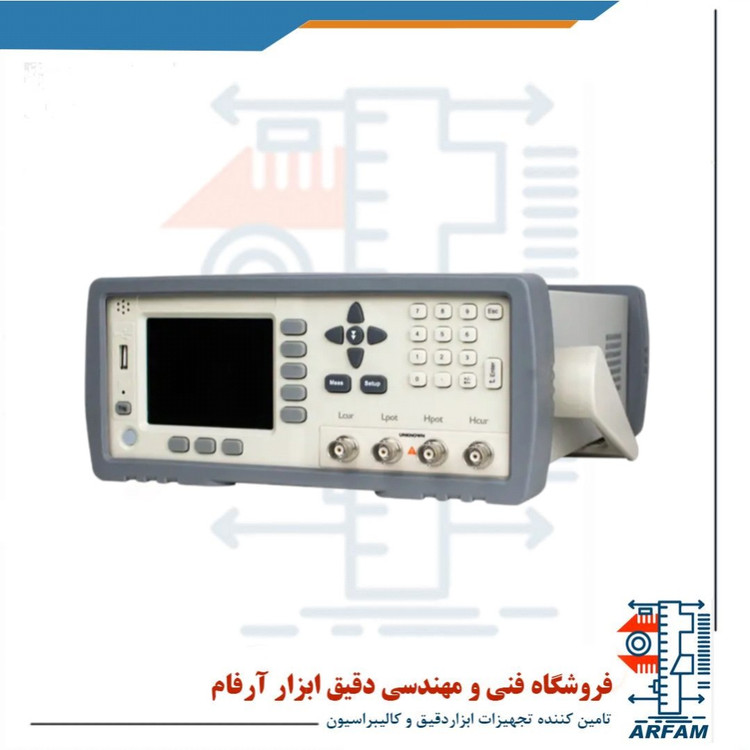

🖥️ طراحی ظاهری و صفحه نمایش
صفحه نمایش رنگی ۳.۵ اینچی با وضوح بالا و خوانایی عالی
نمایش همزمان دو پارامتر اصلی و فرعی به همراه شرایط تست
رابط کاربری ساده با دکمههای پنل جلویی برای تغییر سریع حالتها
---
🔌 رابطهای ارتباطی و نرمافزاری

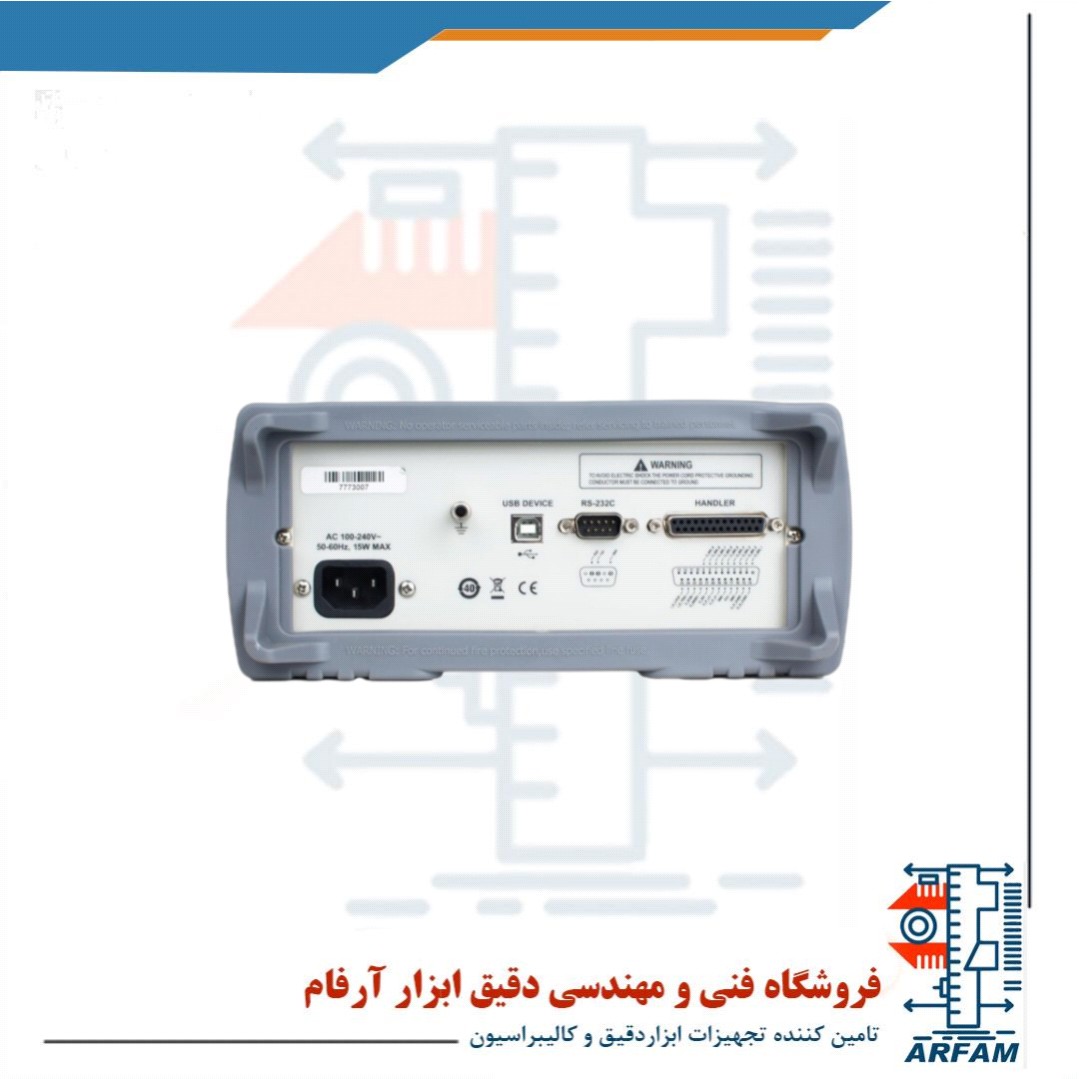

پورتهای ارتباطی:
USB Device / USB Host، RS-232C، و Handler Interface
پشتیبانی از پروتکلهای SCPI و Modbus RTU برای ارتباط با کامپیوتر، تجهیزات جانبی یا خطوط اتوماسیون صنعتی
امکان اتصال به کامپیوتر برای مانیتورینگ زنده، ثبت دادهها و گزارشگیری
---
📊 حالتهای اندازهگیری و مرتبسازی
حالت Auto Range و Manual Lock برای انتخاب خودکار یا دستی رنج اندازهگیری
دارای عملکرد Sort Mode با ۹ سطح قبولی (PASS)، یک سطح کمکی و یک سطح مردودی (FAIL)
قابلیت بررسی و مرتبسازی قطعات براساس مقدار دقیق یا درصدی نسبت به مقدار اسمی
---
🔧 امکانات پیشرفته فنی
عملکرد OPEN/SHORT Correction برای حذف اثر خطاهای ناشی از تستپراب یا کابلها
قابلیت DCR Measurement (اندازهگیری مقاومت DC)
دارای بایاس ولتاژ DC داخلی تا ±2.5V برای بررسی قطعات در شرایط واقعی عملکرد
انتخاب امپدانس خروجی بین 30Ω / 50Ω / 100Ω
---
🎁 اقلام همراه دستگاه
کابل برق و کابل USB
گیره تست (Test Fixture T10) و سیمهای تست
گیره تست SMD (فقط در مدل LCR2200 و بالاتر)
فویل اتصال کوتاه برای کالیبراسیون
دفترچه راهنما و کارت گارانتی
---
🎯 کاربردها
تست دقیق قطعات SMD و DIP در صنایع الکترونیک
کنترل کیفیت در خطوط تولید و QC/QA
تست قطعات در تعمیرات بردهای الکترونیکی
استفاده آموزشی در آزمایشگاههای دانشگاهی
کاربرد در شرکتهای طراحی و تولید تجهیزات الکترونیکی
---
✅ مزایای رقابتی
ویژگی مزیت
دقت 0.05٪ بسیار مناسب برای استفاده در محیطهای دقیق صنعتی
فرکانس تست تا 200kHz پوشش انواع قطعات الکترونیکی با رفتار متفاوت در فرکانسهای بالا
قابلیت Sort و دستهبندی قطعات مناسب برای تولید انبوه و QC خودکار
رابط Handler و SCPI مناسب برای اتوماسیون صنعتی و سیستمهای تست خودکار
نمایشگر رنگی با رابط کاربری روان کاربری آسان حتی در محیطهای صنعتی شلوغ
