ال سی ار متر رومیزی owon مدل LCR2300

معرفی کامل LCR متر رومیزی OWON مدل LCR2300

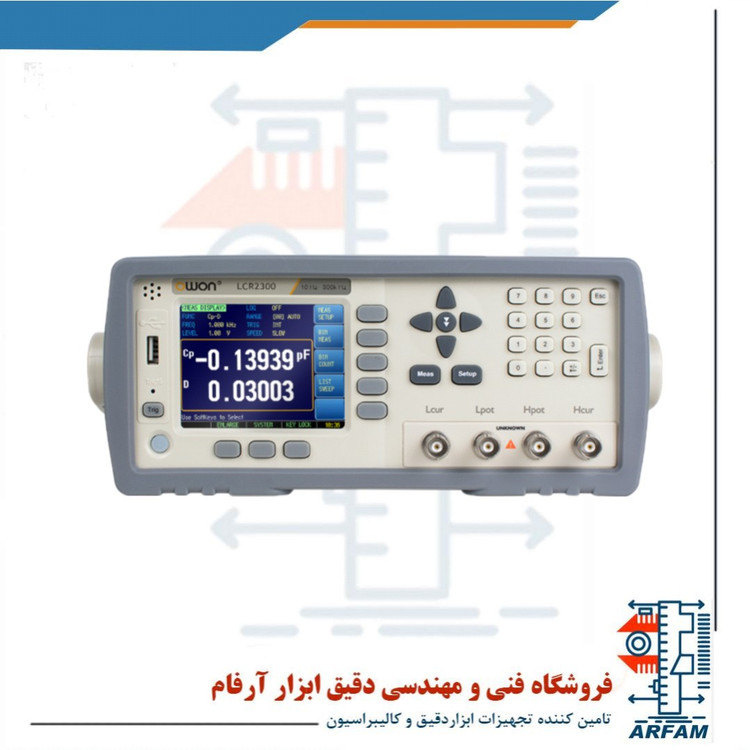

ال سی آر متر رومیزی OWON مدل LCR2300 یکی از دقیق‌ترین و حرفه‌ای‌ترین ابزارهای اندازه‌گیری پارامترهای الکتریکی مانند سلف (L)، خازن (C) و مقاومت (R) است. این دستگاه با طراحی پیشرفته و عملکرد بالا، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، تحقیقاتی، آزمایشگاهی و کنترل کیفیت در خطوط تولید است.



ویژگی‌های برجسته:



✅ دامنه فرکانس گسترده



این مدل قابلیت اندازه‌گیری در بازه فرکانسی 10Hz تا 300kHz را دارد که آن را برای تست انواع قطعات الکترونیکی، از جمله قطعات فرکانس بالا و پایین، مناسب می‌سازد.



✅ دقت فوق‌العاده بالا



دقت اندازه‌گیری تا ۰٫۰۵٪ برای نتایج قابل اطمینان در کاربردهای حساس مهندسی و کنترل کیفیت. این دقت در سطح تجهیزات حرفه‌ای آزمایشگاهی قرار دارد.



✅ سرعت اندازه‌گیری قابل انتخاب



۳ حالت سرعت قابل تنظیم:



حالت سریع (Fast): تا 40 بار در ثانیه



حالت متوسط (Medium): 10 بار در ثانیه



حالت آهسته (Slow): 3 بار در ثانیه

این قابلیت به کاربر اجازه می‌دهد بین سرعت و دقت انتخاب داشته باشد.





✅ قابلیت نمایش پارامترهای دوگانه



صفحه نمایش رنگی 3.5 اینچی با وضوح بالا، توانایی نمایش همزمان دو پارامتر (اصلی و ثانویه) را دارد. این موضوع باعث افزایش سرعت تحلیل و بررسی قطعات در هنگام تست می‌شود.



✅ امکانات تست پیشرفته



اندازه‌گیری انواع حالت‌های ترکیبی مانند:

Cs-Rs، Cp-Rp، Ls-Rs، Lp-Q، DCR، Z-θ، و …



محاسبه و نمایش پارامترهای مختلف از جمله:

Z، R، X، D، Q، Y، G، B، θ، Δ و درصد تغییرات (Δ٪)



امکان اعمال ولتاژ بایاس DC داخلی (±2.5 ولت) برای تست دقیق‌تر برخی خازن‌ها یا دیودها





✅ قابلیت اتصال گسترده

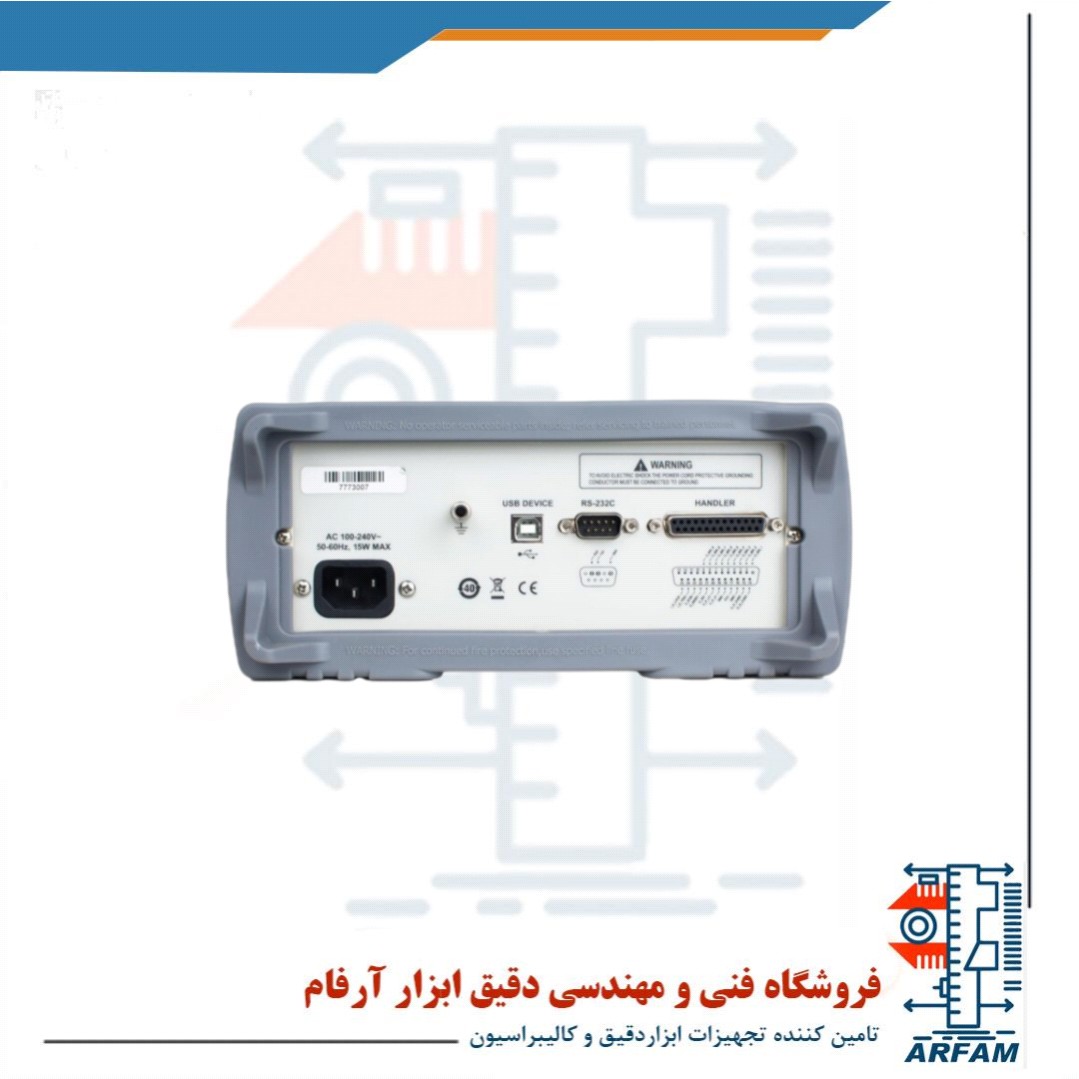

پورت‌های USB (host/device)، RS232، و Handler



پشتیبانی از پروتکل‌های صنعتی SCPI و Modbus RTU



مناسب برای اتوماسیون صنعتی و تست‌های خودکار در خطوط تولید





✅ امکانات جانبی کاربردی



حالت Pass/Fail برای بررسی سریع قطعات بر اساس معیار تعیین شده (همراه با آلارم صوتی)



ذخیره‌سازی داخلی اطلاعات تا 10 فایل تست



تریگر داخلی، دستی، خارجی و از راه دور برای کنترل بهتر حین اندازه‌گیری



کالیبراسیون خودکار و دستی برای دقت طولانی‌مدت







---



محدوده اندازه‌گیری:



نوع پارامتر بازه اندازه‌گیری



مقاومت (R) 0.00001Ω ~ 99.9999MΩ

خازن (C) 0.00001pF ~ 9.99999F

سلف (L) 0.00001μH ~ 9999.99H

زاویه فاز -180° تا +180°

فاکتور کیفیت (Q) 0.0001 ~ 9999

ضریب اتلاف (D) 0.0001 ~ 9999







---



اقلام همراه:



کابل USB



فیکسچر تست T10



کابل تست با گیره تمساحی



گیره تست SMD مدل F10



کابل برق



دفترچه راهنما







---



مزایای رقابتی:



رابط کاربری ساده و گرافیکی



طراحی صنعتی و مناسب برای استفاده رومیزی حرفه‌ای



مناسب برای تست خازن‌های الکترولیتی، سرامیکی، سلف‌های حلقوی، مقاومت‌های دقیق و قطعات SMD



انتخابی ایده‌آل برای شرکت‌های تولیدی قطعات الکترونیکی، کارگاه‌های مهندسی برق، دانشگاه‌ها و مراکز تحقیقاتی
