مدل: عقربه ای 232.50.100 - 6 بار
کلاس دقت: 1.0 طبق استاندارد EN 837-1 برای اندازهصفحه 100 میلیمتر
قطر صفحه: 100 mm (4 اینچ)
نوع اتصال: ½ اینچ NPT از قسمت پایین

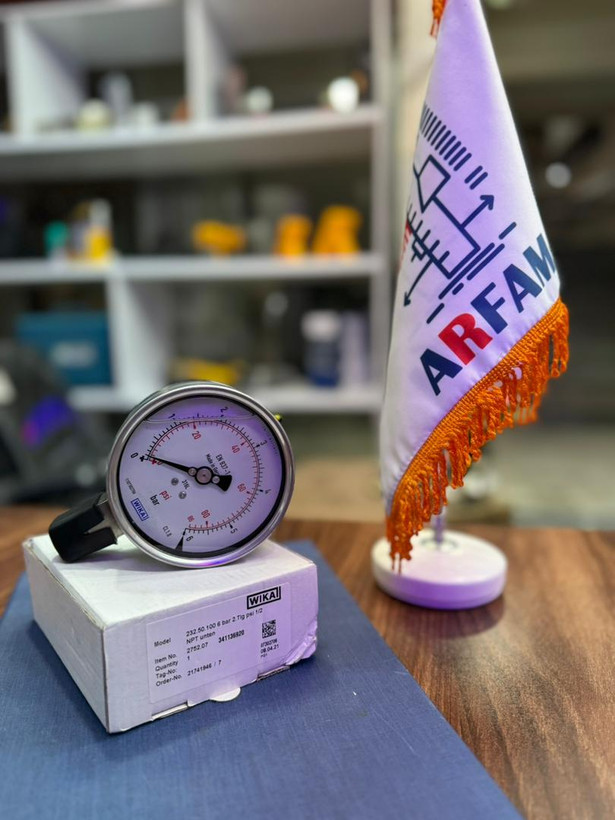

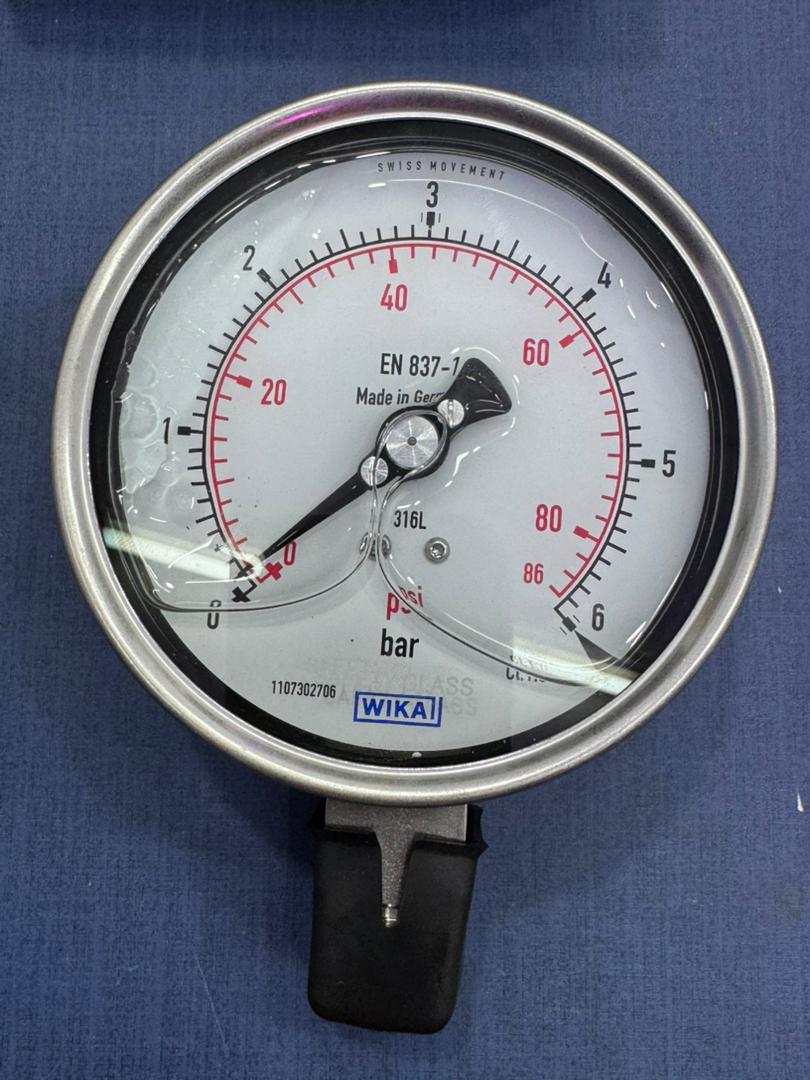

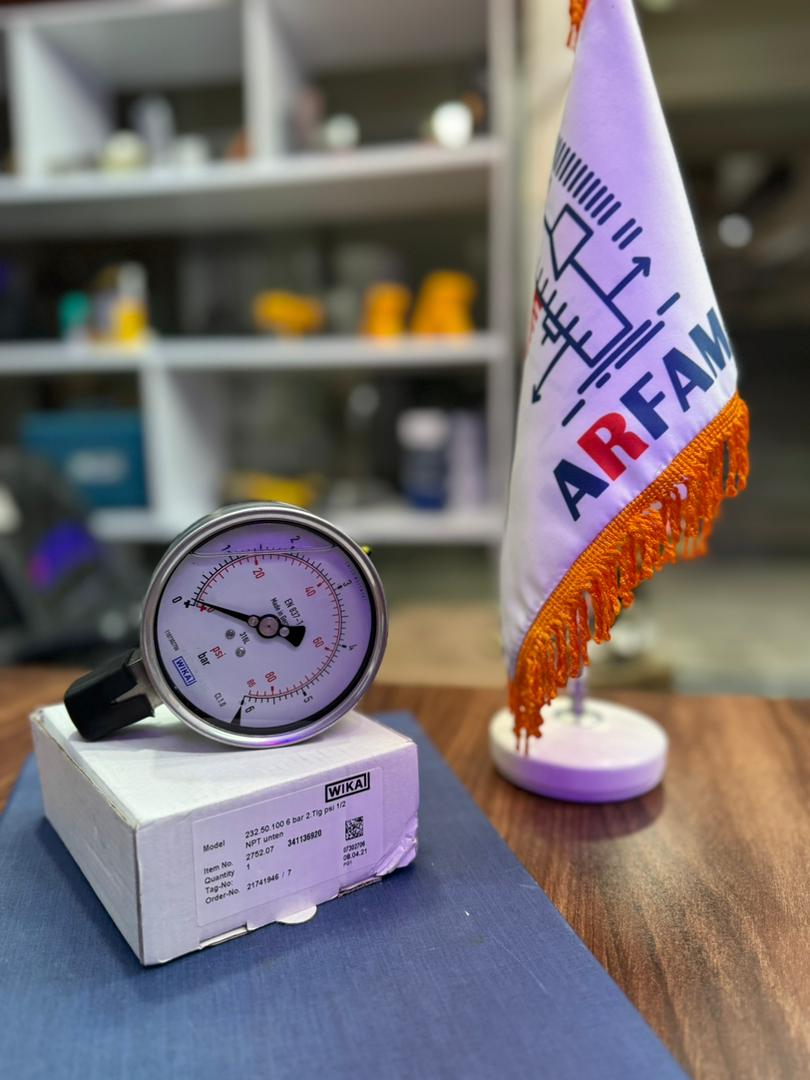

فشارسنج عقربه ای ویکا اصلی مدل 232.50.100 فشار 6 بار روغنی
pressure gauge WIKA 232.50.100 6 Bar
برند:Wika
ضمانت اصالت و کالیبراسیون
زمان آمادهسازی 1 روز کاری
مشخصات
مدل
عقربه ای 232.50.100 - 6 بار
کلاس دقت
1.0 طبق استاندارد EN 837-1 برای اندازهصفحه 100 میلیمتر
قطر صفحه
100 mm (4 اینچ)
نوع اتصال
½ اینچ NPT از قسمت پایین
سازنده
ویکا آلمان
توضیحات
فشارسنج عقربه ای ویکا اصلی مدل 232.50.100 فشار 6 بار روغنی
pressure gauge WIKA 232.50.100 6 Bar
📘 معرفی کلی
گیج فشار WIKA 232.50.100 از سری 232.50ِ برند معتبر آلمانی WIKA است. این مدل از گیجهای بورودونی (Bourdon Tube) است که برای اندازهگیری فشار مثبت در محدوده تا ۱۰ بار (bar) طراحی شده است، با اتصالات و ساخت کامل استنلس استیل برای استفاده در محیطهای صنعتی.
⚙️ مشخصات فنی مهم
| ویژگی | مقدار |
|---|---|
| نوع گیج | Bourdon tube، آنالوگ (عقربهای) خشک (Dry case) |
| رنج اندازهگیری فشار | 0 … 10 bar (فشار مثبت) |
| دقت (Class) | کلاس دقت 1.0 طبق استاندارد EN 837-1 برای اندازهصفحه 100 میلیمتر |
| قطر صفحه (Nominal Size) | 100 mm (4 اینچ) |
| اتصال (Connection) | ½ اینچ NPT از قسمت پایین (Lower mount) |
| جنس بدنه (Case material) | استنلس استیل (Stainless Steel) |
| جنس لوله اندازهگیری (Bourdon tube) | استنلس استیل 316L (برای قسمت حساس فشار) |
| نوع پنجره (Window) | شیشه ایمنی لمینیت شده (Laminated safety glass) |
| ضد گرد و غبار / ضد آب | درجه حفاظت IP65 |
| دمای محیط کاری | حدود −40 تا +60 درجه سانتیگراد برای کیس خشک |
| دمای مایع داخلی (اگر پرشده باشد) | البته این مدل به صورت خشک است، اما مدلهای سری مشابه با پر کردن مایع (گلیسرین یا سیلیکون) برای تحمل ارتعاشات دارند. |
✅ مزایا و ویژگیهای بارز
-
تمام قطعات تماس مستقیم (wetted parts) از جنس استنلس استیل است که مقاومت خوبی در برابر خوردگی دارد.
-
صفحهی اندازهگیری بزرگ (100 mm) برای خواندن آسانتر در فاصلههای بیشتر یا در محیطهای با نور کم.
-
کلاس دقت 1.0 که برای بسیاری از کاربردهای صنعتی کیفیت قابل قبولی است.
-
مقاومت مناسب در برابر شرایط محیطی سخت؛ بدنه کاملاً استیل، حفاظت IP65، و نوع اتصال پایین برای نصب آسان.
-
مناسب برای سیالات و گازهایی که خورنده نباشند یا قابل استفاده با اتصالات فول استیل باشند.
⚠ نکات مهم برای استفاده
-
اگر فشار دستخوش لرزش زیاد یا نوسان مکرر است، ممکن است لازم باشد از مدل پر شده با مایع استفاده شود تا عمر مفید و دقت بالا باقی بماند.
-
دماهای بالاتر از محدوده تعیین شده میتواند باعث خطا یا آسیب به گیج شود، خصوصاً اگر سیال داخل گیج پر شود.
-
برای نصب باید قسمت اتصال (1/2″ NPT) کاملاً محکم باشد تا از نشت جلوگیری شود.
