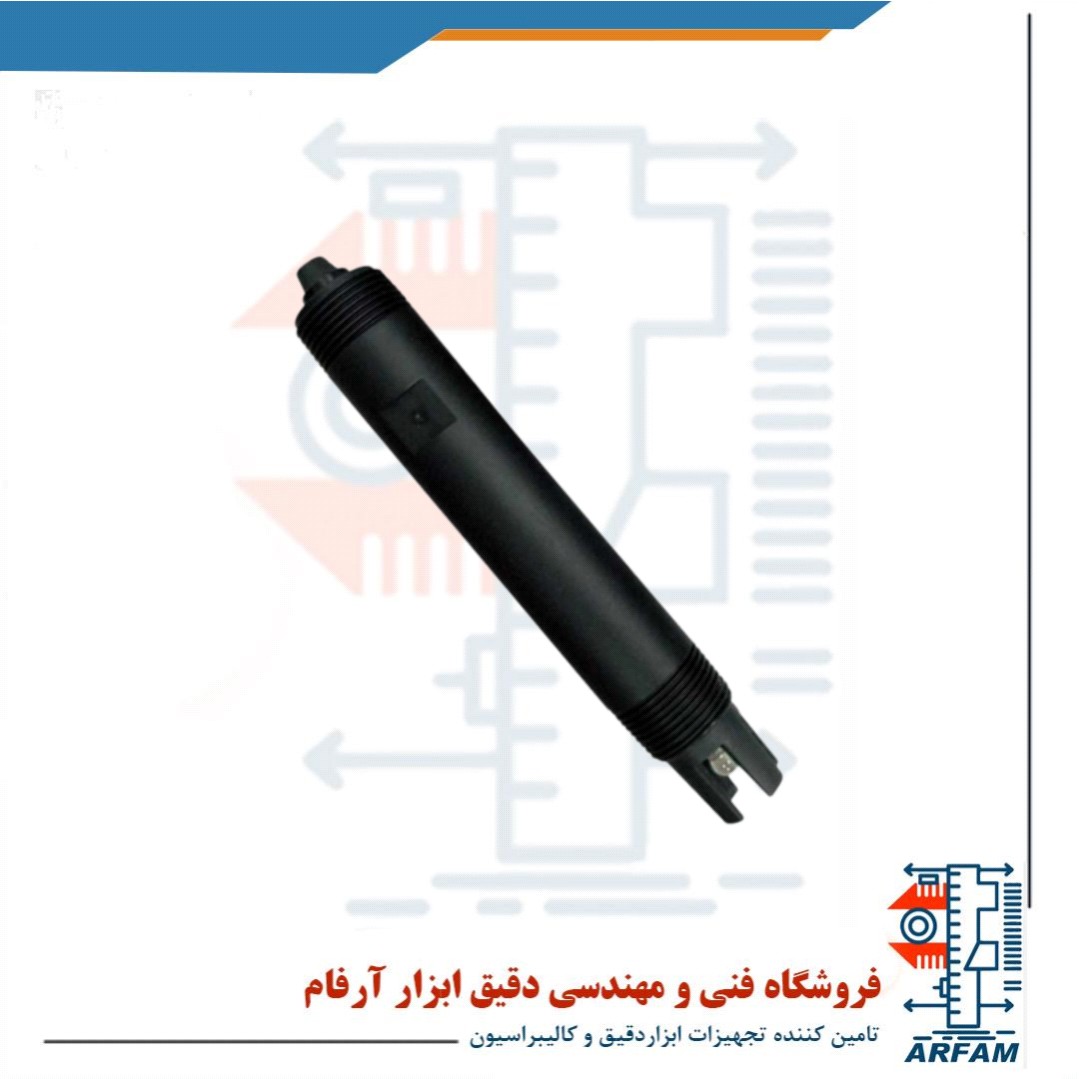

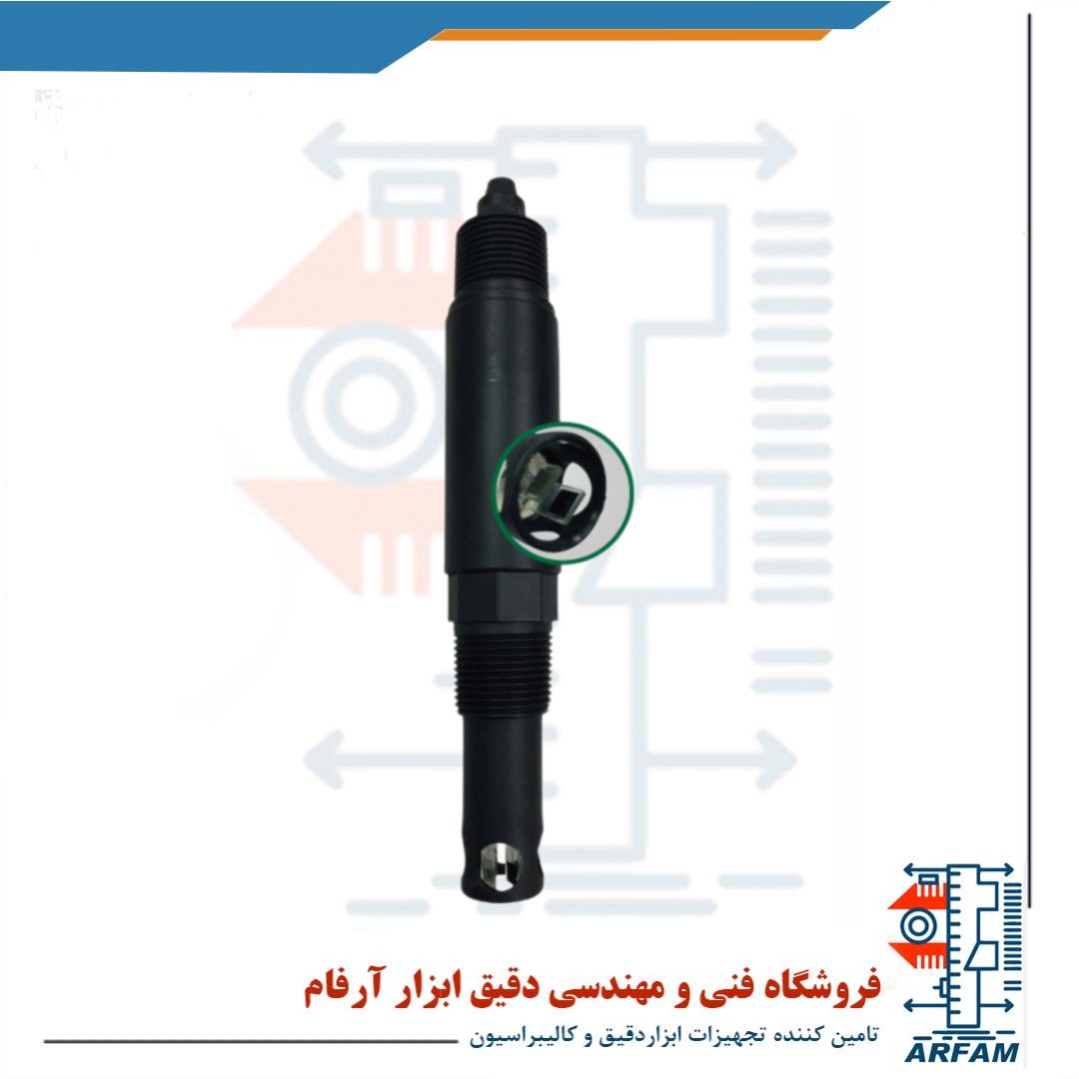

پراب EC/TDS متر EZDO مدل ID4522T

توضیحات فنی تکمیلی



کاربرد و جایگاه نصب

پراب ID4522T برای استفاده‌های آنلاین («In-Line») طراحی شده است، یعنی به طور دائمی در جریان آب یا مایعات قرار می‌گیرد تا مقدار هدایت الکتریکی (Conductivity) و جامدات محلول (TDS) را به صورت مداوم نمایش دهد.

معمولاً همراه با کنترلرها یا ترانسمیترهایی نظیر EZDO-4801C یا EZDO-4803C استفاده می‌شود.



مشخصات حسگر (Sensor)

سنسور هدایت از نوع صفحه‌ای پلاتینیوم (Pt plate) است؛ این نوع الکترودها در محدوده‌های متفاوت آب و مایعات رسانا عملکرد خوب و پایداری دارند.

برای جبران تأثیر دما، سنسور دمایی Pt-1000 تعبیه شده است، که این امکان را می‌دهد کنترلر مربوطه دمای نمونه را اندازه بگیرد و نتایج هدایت/TDS را برحسب دما اصلاح کند.



ثابت سلولی (Cell Constant, K)

مقدار ثابت سلولی این پراب K = 1.0 است. این مقدار نشان‌دهنده نسبت هندسی بین فاصله بین الکترودها و سطح آن‌هاست و معمولاً برای آب‌های با رسانایی متوسط مناسب است. اگر رسانایی خیلی کم یا خیلی زیاد داشته باشی، K مناسب‌تر انتخاب می‌شود.



جنس و مقاومت بدنه

بدنه از جنس GFRPP (پلیمر تقویت‌شده با الیاف شیشه) است. این ماده مقاومت خوبی در برابر خوردگی، مواد شیمیایی و شرایط محیطی دارد و همچنین وزن سبکی دارد.



طول کابل و کانکتور

کابل ۵ متر به همراه پراب است که انعطاف در نصب را بیشتر می‌کند و فاصله بین پراب و کنترلر را افزایش می‌دهد بدون نیاز به کابل‌کشی زیاد یا اتصالات میانی.

کانکتور از نوع Spade Lug است که نصب سریع و اتصال زیر ترمینال‌ها را تسهیل می‌کند.



ابعاد و اندازه

تقریباً 170 × 31 میلی‌متر است؛ این ابعاد باعث می‌شود پراب به راحتی در فلوسل‌ها، هولدرها یا بخش‌های که فضای کمی دارد نصب شود.







---



مزایا در برابر چالش‌ها



مزایا:



مناسب برای کاربردهای صنعتی با نیاز به اندازه‌گیری مداوم



دقت خوب در اندازه‌گیری EC/TDS به دلیل سنسور Pt و ثابت K=1



مقاومت مکانیکی و شیمیایی مطلوب بدنه



کابل طولانی برای انعطاف بیشتر در نصب و استفاده



هماهنگی با کنترلرهای مختلف از برند EZDO و سایر برندهایی که ویژگی‌های مشابه دارند





چالش‌ها / نکاتی که باید در نظر گرفت:



اگر آب بسیار کم رسانا باشد (مثلاً آب فوق خالص یا آزمایشگاهی)، ممکن است پراب‌هایی با K کوچکتر نیاز باشد تا دقت در مقادیر پایین بهتر شود.



در محیط‌هایی که رسوب زیاد است یا آلودگی وجود دارد، بدون نظافت دوره‌ای دقت پایین می‌آید.



دمای مایعات اگر خیلی متفاوت باشد و کنترلر جبران دما را پشتیبانی نکند، خطاها ممکن است زیاد شوند.



هزینه اولیه بالا نسبت به پراب‌های ساده‌تر، به خاطر طراحی صنعتی، بدنه مقاوم و کابل ۵ متری.
