انگشتک آزمون نیوتنی و مفصلی

انگشتک آزمون نیوتنی

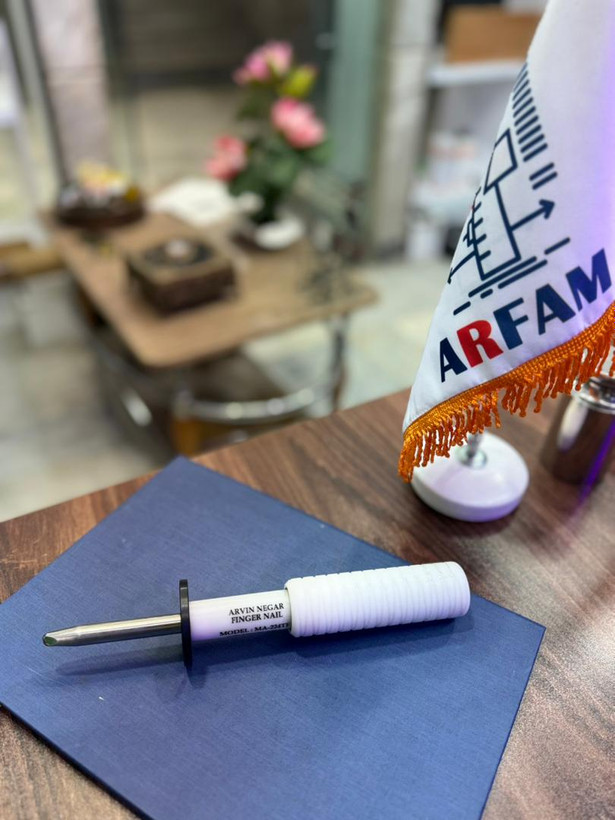

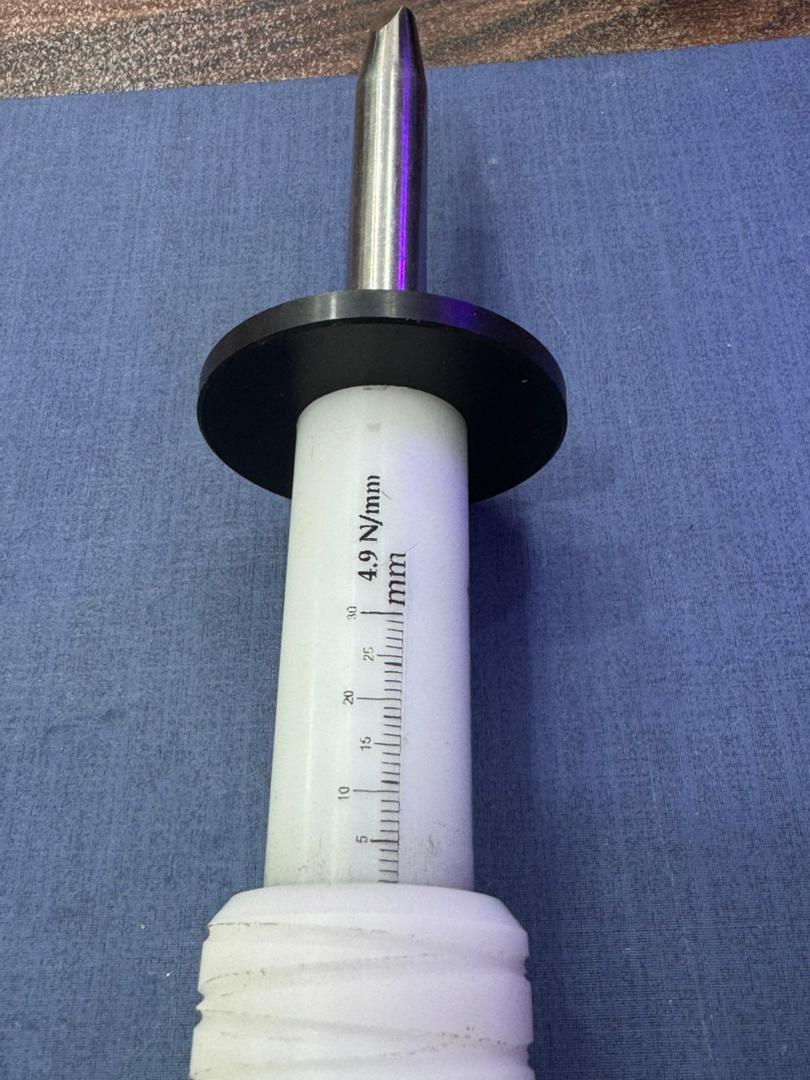

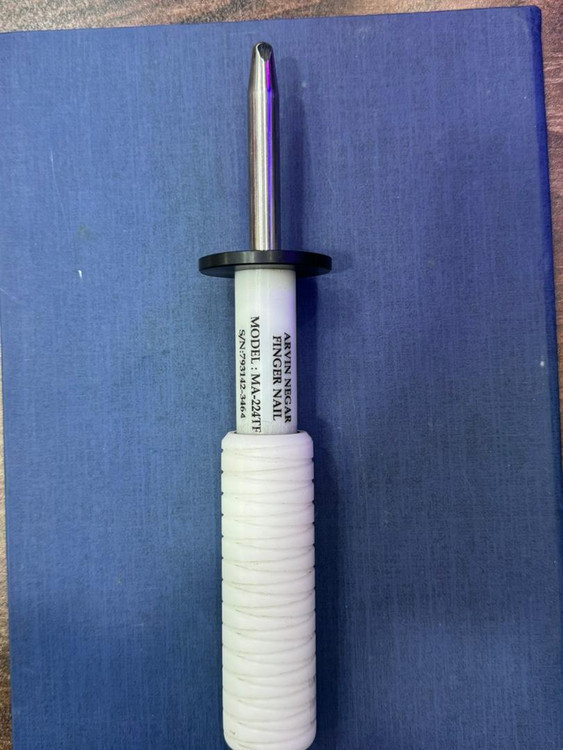

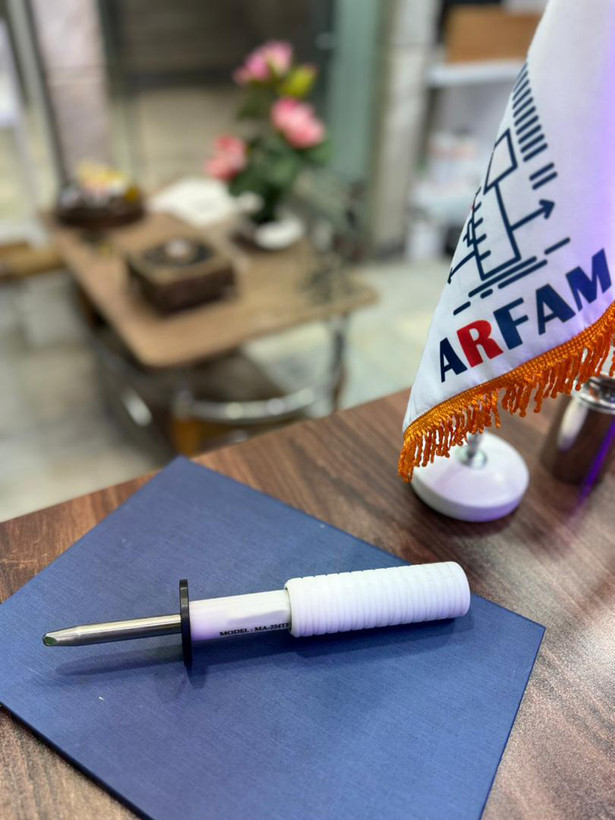

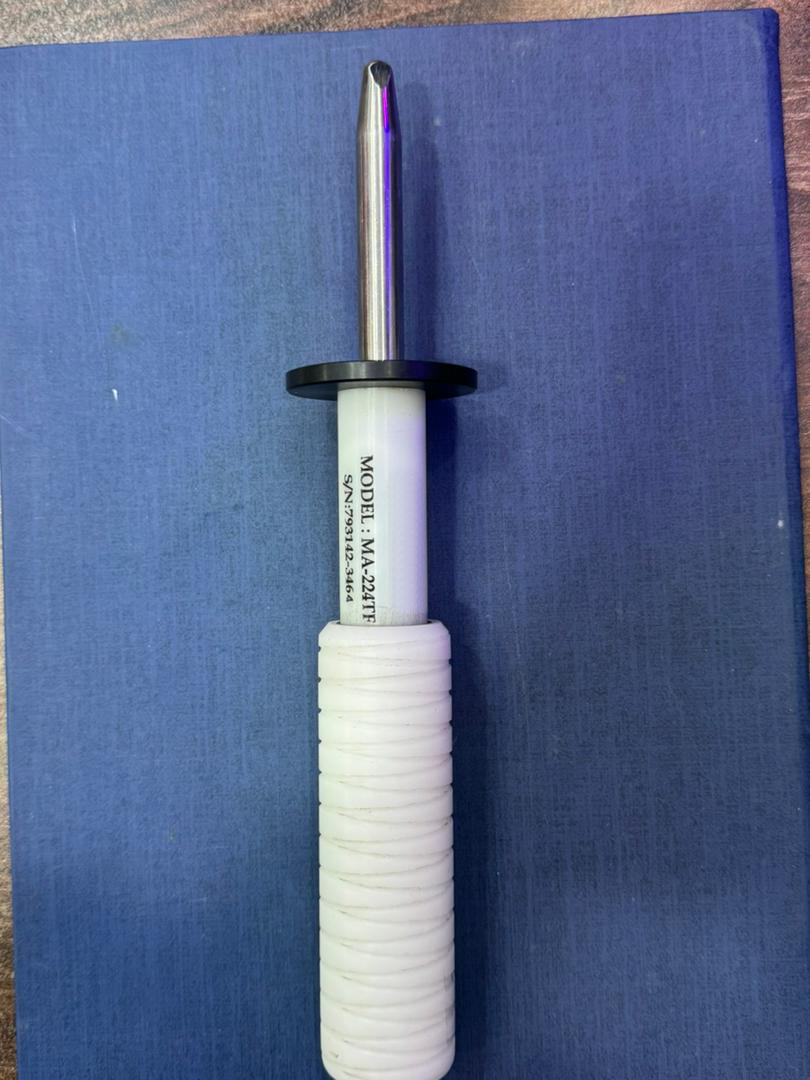

انگشتک آزمون نیوتی (Newton Test Finger) یا همان Jointed Test Finger یک ابزار استاندارد برای آزمون‌های ایمنی الکتریکی و مکانیکی است. این وسیله در استانداردهای بین‌المللی مثل IEC 61032 تعریف شده و به‌عنوان شبیه‌ساز انگشت انسان برای بررسی میزان ایمنی دسترسی به بخش‌های خطرناک تجهیزات الکتریکی و الکترونیکی به کار می‌رود.

مشخصات کلی:

• جنس معمولاً فلزی (برنج یا فولاد ضدزنگ) با روکش عایق در بخش‌های خاص.

• شامل دو مفصل (Jointed) است که حرکت خم شدن انگشت انسان را شبیه‌سازی می‌کند.

• قطر و طول مطابق استاندارد IEC ساخته می‌شود:

  • قطر انگشت: حدود 12 میلی‌متر

  • طول کل: حدود 80 میلی‌متر (بخش انگشت)

  • طول بازو همراه با دسته: تا 230 میلی‌متر

کاربردها:

1. آزمون دسترسی به قطعات برق‌دار: بررسی اینکه آیا یک فرد می‌تواند با انگشت خود به بخش‌های برق‌دار (خطرناک) دستگاه دسترسی پیدا کند یا نه.

2. آزمون شکاف‌ها و دریچه‌ها: تست اینکه شکاف‌ها، سوراخ‌ها و دریچه‌های روی تجهیزات الکتریکی، امکان ورود انگشت یا تماس با قطعات متحرک/برق‌دار را دارند یا خیر.

3. ایمنی مکانیکی: ارزیابی محافظ‌ها و پوشش‌های دستگاه‌های صنعتی.

انواع انگشتک آزمون نیوتی:

• Jointed Test Finger (با مفصل) → شبیه‌سازی واقعی انگشت انسان.

• Rigid Test Finger (بدون مفصل) → برای آزمون‌های خاص که نیازی به شبیه‌سازی حرکت طبیعی نیست.

• نسخه‌های IEC / UL / VDE که بر اساس استانداردهای مختلف ابعاد کمی متفاوت دارند.

نکته مهم:

در هنگام استفاده، اغلب به انگشتک یک مدار لامپ یا اهم‌متر وصل می‌شود تا در صورت تماس با قطعات برق‌دار، تشخیص الکتریکی نیز صورت گیرد.

جدول ابعاد استاندارد انگشتک آزمون نیوتی (IEC 61032)
