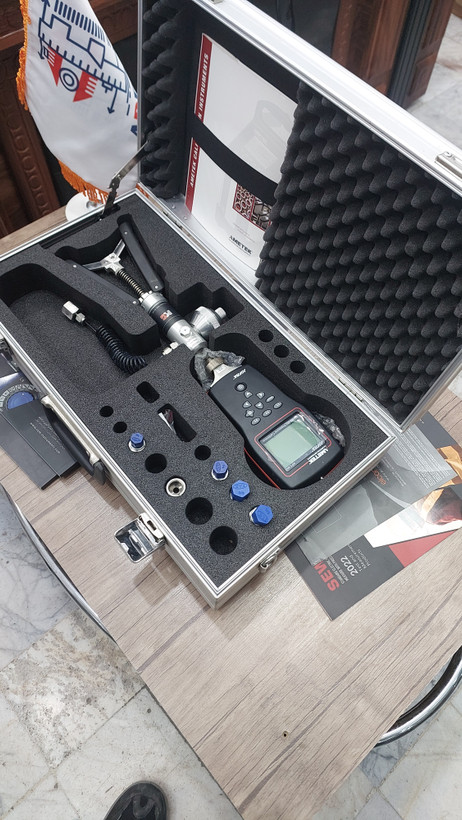

کالیبراتور فشار و هندپمپ آمیتک مدل AMETEK HPS 400 و هندپمپ سری T-900

کالیبراتور فشار و هندپمپ آمیتک مدل AMETEK HPS 400 و هندپمپ سری T-900

AMETEK HPS 400 Pressure calibrator & T-900 Hand pump



معرفی سری T-900 (Systems A, B و H)

پمپ‌های دستی پنوماتیک سری T-900 محصول شرکت AMETEK Calibration، ابزارهای کارآمدی برای ایجاد فشار و خلأ به‌صورت دقیق و کنترل‌شده هستند. این پمپ‌ها طراحی شده‌اند تا در فرآیندهای کالیبراسیون فشار، تست ابزار دقیق، آزمایشگاه‌ها و کاربردهای صنعتی کوچک به کار روند.
این سری در سیستم‌های مختلف A، B و H عرضه می‌شوند که تفاوت‌هایی در محدوده فشار، توانایی تولید خلأ و اتصالات دارند.

---

ویژگی‌های کلیدی سری T-900

• قابلیت تولید فشار مثبت و خلأ (vacuum & pressure) با دقت بالا با هر حرکت دست.

• دارای شیر تخلیه داخلی (relief valve) برای ایمنی در جلوگیری از فشار بیش از حد.

• دو پورت خروجی (Two outlet ports) که امکان اتصال همزمان به دو مسیر را فراهم می‌کند.

• طراحی سبک و جمع‌و‌جور که امکان حمل‌ و استفاده میدانی را فراهم می‌کند.

• قابلیت تنظیم دقیق فشار (Fine adjustment) با حساسیت تا 0.01 psi (حداقل تنظیم جزئی فشار).

• کورس یا طول حرکت قابل تنظیم (Adjustable stroke) برای بهینه‌سازی کارایی در فشارهای مختلف.

• عملکرد سوئیچ شاتل (shuttle valve) محافظت‌شده برای جلوگیری از خطا و تضمین عملکرد ایمن.

• مدل‌هایی مانند T-965 و T-975 دارای شیر دکمه‌ای (Button valve) هستند تا بتوانند به‌راحتی بین تولید فشار و خلأ جابجا شوند.

---

سیستم‌ها (Systems A, B و H) و تفاوت‌ها

سری T-900 در قالب سیستم‌هایی با اسامی A، B و H عرضه می‌شود که بسته به نیاز کاربری شما انتخاب می‌شوند:

سیستم	مدل پمپ درون آن	محدوده عملکرد	کاربرد معمول
System A	T-960	فشار مثبت تا ~30 psi (حدود 2 bar)	کاربردهای فشار پایین، تست گیج‌ها و ابزار دقیق کوچک
System B	T-965	خلأ تا –25 inHg و فشار مثبت تا ~30 psi	سیستم‌هایی که نیاز به کار با خلأ و فشار پایین دارند
System H	T-970 یا T-975	فشار مثبت تا ~580 psi (40 bar) و خلأ تا –27 inHg	کاربردهای فشار بالا و کالیبراسیون تجهیزاتی چون ترنسمیتر فشار بالا

برای مثال، سیستم BHX (ترکیبی B + H) شامل پمپ T-975 برای دامنه کامل خلأ تا فشار بالا می‌شود.

---

مشخصات فنی مهم

• محدوده خلأ و فشار: از –25 inHg تا +30 psi برای کاربردهای عمومی؛ در مدل‌های فشار بالا تا –27 inHg تا +580 psi برای فشار بالا

• حساسیت تنظیم دقیق فشار: تقریباً 0.01 psi

• سبک، جمع‌وجور با دوام بالا

• شیر رلیف و عملکرد ایمن داخلی برای جلوگیری از فشار بیش از حد ناخواسته

• قابلیت کارکرد دقیق با هر حرکت دست، که امکان کنترل بهتر فشار را فراهم می‌کند

• مدل‌های دکمه‌ای برای تغییر سریع بین فشار و خلأ در برخی سیستم‌ها (T-965, T-975)

• پمپ‌های فشار بالا (T-970, T-975) طراحی شده‌اند برای استفاده در کالیبراسیون تجهیزاتی با نیاز به فشار بالا مثل ترنسمیترهای صنعتی

---

کاربردها و مزایا

• مناسب برای کالیبراسیون ابزار دقیق فشار در آزمایشگاه‌ها و سایت

• امکان ایجاد فشار یا خلأ به صورت دقیق برای تست تجهیزات

• مناسب برای تولید فشار مرجع در مدار تجهیزاتی

• گزینه عالی برای تکنسین‌های ابزاردقیق جهت حمل و استفاده میدانی

• طراحی ایمن با شیر رلیف، سوئیچ شاتل و کنترل دقیق

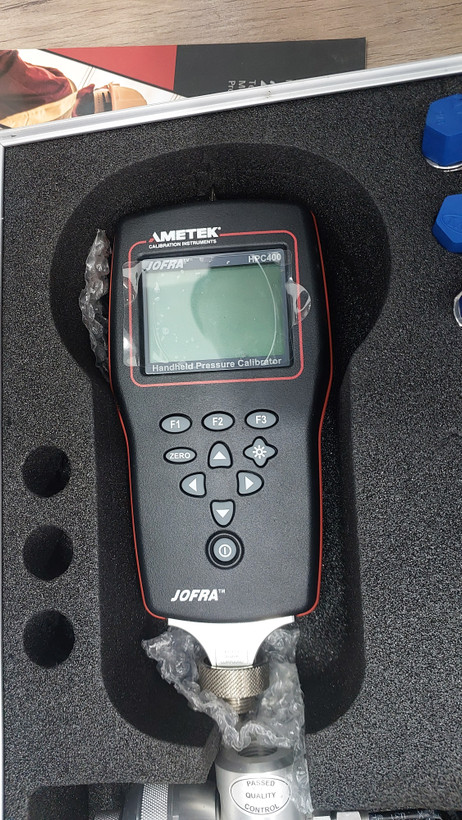

دستگاه Ametek / Jofra HPC400 یکی از کالیبراتورهای دستی فشار است که برای بررسی و کالیبراسیون دقیق تجهیزات فشار در محیط‌های صنعتی طراحی شده است. در ادامه یک معرفی کامل از ویژگی‌ها، کاربردها و مزایا و محدودیت‌های آن ارائه می‌کنم:

---

🔍 معرفی کلی

• نام کامل: Jofra HPC400 Handheld Pressure Calibrator

• دستگاهی میدانی (portable / field) برای کالیبراسیون فشار، مناسب برای ابزار دقیق، گیج‌ها، ترانسمیترها، سوئیچ‌های فشار و شیرهای اطمینان

• شرکت سازنده: Ametek / Jofra (بخشی از AMETEK Calibration Instruments)

• ---

  ⚙️ مشخصات فنی و ویژگی‌ها

  در زیر فهرستی از مشخصات مهم و امکانات برجسته این کالیبراتور آورده شده:

  ویژگی	مقدار / توضیح
  دامنه فشار (هریک از نسخه‌ها)	از خلأ تا 2 بار / 7 بار / 20 بار بسته به مدل (مثلاً HPC400-2C, HPC400-7C, HPC400-20C)
  دقت فشار	±0.05٪ از بازه کامل (F.S.)
  دقت خلأ	±0.10٪ F.S. برای محدوده خلأ
  نمایشگر و رابط کاربری	نمایشگر گرافیکی بزرگ با نور پس‌زمینه، منوهای آسان، امکان فعال/غیرفعال کردن نمایش چند پنجره
  واحدهای فشار قابل نمایش	پشتیبانی از حدود ۱۵ واحد مختلف فشار (bar, psi, mbar, kPa و غیره)
  امکانات اندازه‌گیری الکتریکی	قابلیت اندازه‌گیری جریان (mA) با یا بدون تغذیه حلقه 24 ولت، اندازه‌گیری ولتاژ تا 30 ولت DC
  قابلیت تست سوئیچ فشار (Switch Test)	امکان تعیین نقطه باز و بسته شدن سوئیچ فشار با سرعت بالای به‌روزرسانی فشار برای دقت بالا در خوانش
  سازگاری خلأ	تمامی نسخه‌ها از عملکرد خلأ پشتیبانی می‌کنند (کمتر از فشار اتمسفر)
  اتصالات فشار	پورت فشار داخلی P1 معمولاً به فرم 1/8" BSP female؛ همراه با تبدیل به NPT یا BSP دیگر به‌صورت لوازم جانبی
  کالیبراسیون الکترونیکی	دارای تنظیمات داخلی بدون نیاز به تنظیمات مکانیکی؛ calibration electronic صورت می‌گیرد.
  عملکردهای کمکی	منوی ذخیره‌سازی تنظیمات، حالت min/max، حالت دمپینگ (برای نوسانات فشار)، نور پس‌زمینه قابل تنظیم
  دمای کاری محیط	–۱۰ تا +۵۰ °C
  منبع تغذیه	چهار عدد باتری قلمی AA
  ابعاد و وزن	ابعاد تقریباً ۲۰۰٫۹ × ۹۹٫۱ × ۵۰٫۱ میلی‌متر، وزن حدود 0.651 کیلوگرم با باتری‌ها
  محافظت محیطی	درجه حفاظت در برابر گرد و غبار / رطوبت: IP54

  ---

  ✅ مزایا و نقاط قوت

• طراحی پرتابل و مناسب برای کار در میدانی (Field)

• ---

  ⚠ محدودیت‌ها و نکاتی که باید در نظر گرفت

• این سری در حال حاضر ممکن است تولید نشود یا جایگزینی داشته باشد — به‌عنوان مثال اشاره شده که مدل Crystal Engineering HPC40 جایگزین پیشنهادی آن است.

• در فشارهای بالاتر از محدوده مجاز، دستگاه “OL” (Overload) نمایش می‌دهد و نباید فشار بیشتری به آن اعمال شود.

• در محیط‌هایی با رطوبت زیاد یا گرد و غبار شدید ممکن است نیاز به احتیاط در استفاده داشته باشد

• دقت دستگاه وابسته به محیط کاری (دمای محیط خارج از بازه کالیبراسیون) ممکن است کاهش یابد

•

• دقت بالا برای کاربردهای کالیبراسیون فشار در صنایع

• پشتیبانی از عملکردهای چندگانه (فشار، خلأ، جریان، ولتاژ، سوئیچ تست)

• رابط کاربری منوی گرافیکی راحت و نمایش اطلاعات متعدد در زمان واحد

• کالیبراسیون داخلی الکترونیکی (نیاز به تنظیمات مکانیکی ندارد)

• امکان ذخیره تنظیمات کاربردی برای استفاده‌های متداول

• قابلیت عملکرد در محیط‌های صنعتی با شرایط متغیر
