جعبه مقاومت آزمایشگاهی ده دهی تا 11 مگا اهم 1%
۱۲٬۹۰۰٬۰۰۰ 6%
۱۲٬۰۰۰٬۰۰۰ تومان
جعبه مقاومت آزمایشگاهی ده دهی تا 11 مگا اهم 1%
Decade Resistance box max 11 MΩ 1%

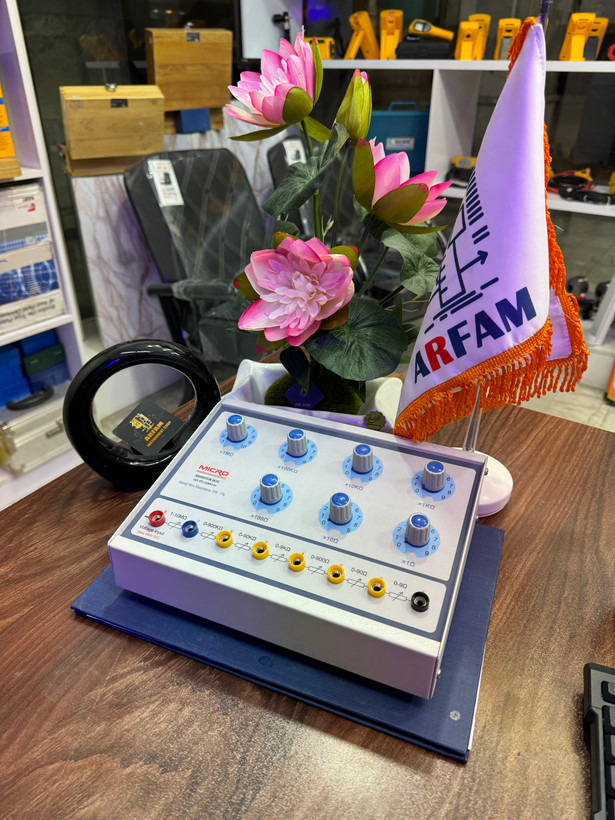

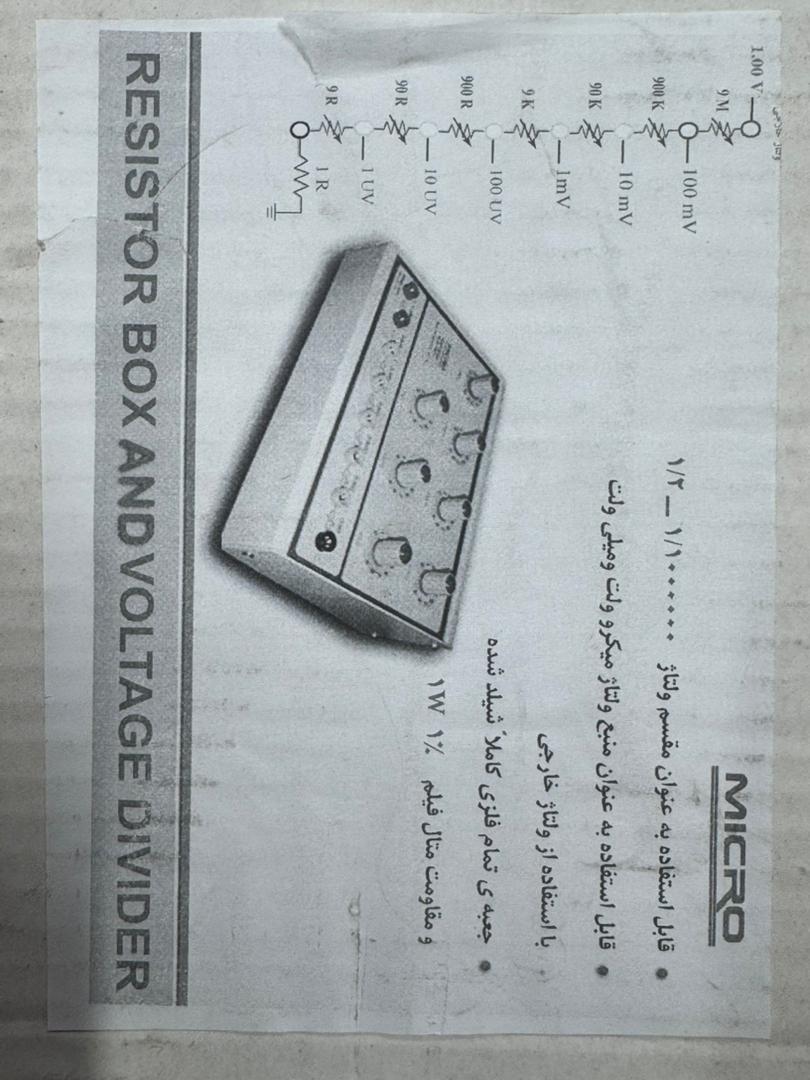

RESISTOR BOX AND VOLTAGE DIVIDER

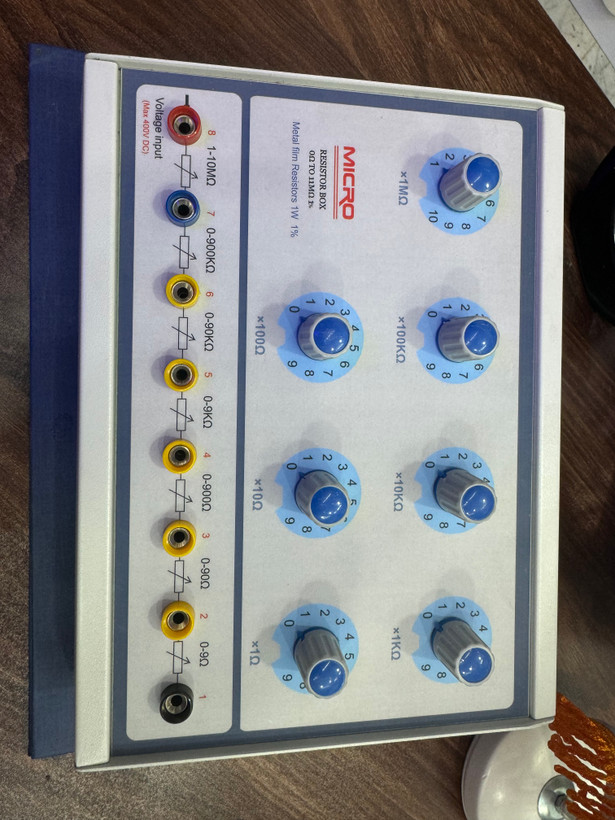

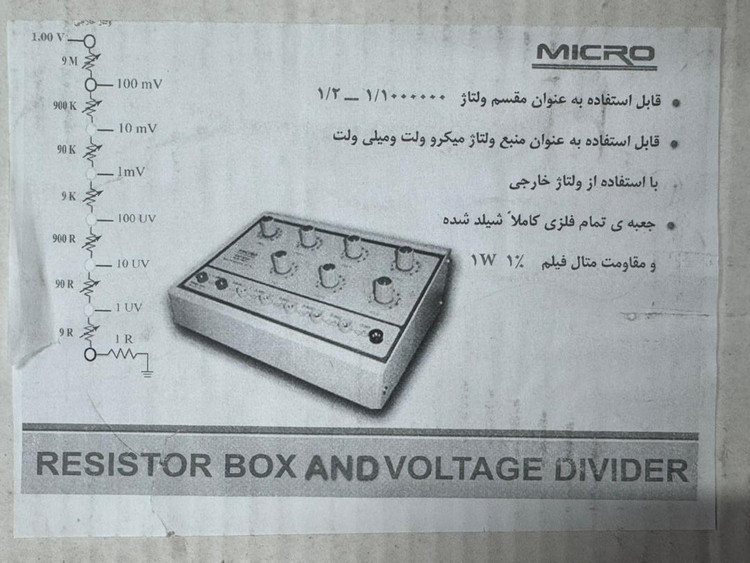

این دستگاه به عنوان تقسـیم ولتاژ (1/2 – 1/7) …………………
قابل استفاده به عنوان منبع ولتاژ میکروولت الی میلیولت
قابل استفاده به عنوان منبع جریان خارجی
جعبهی تمام فلزی کاملاً شیلد شده
مقاومت متال فیلم 1% / 1W

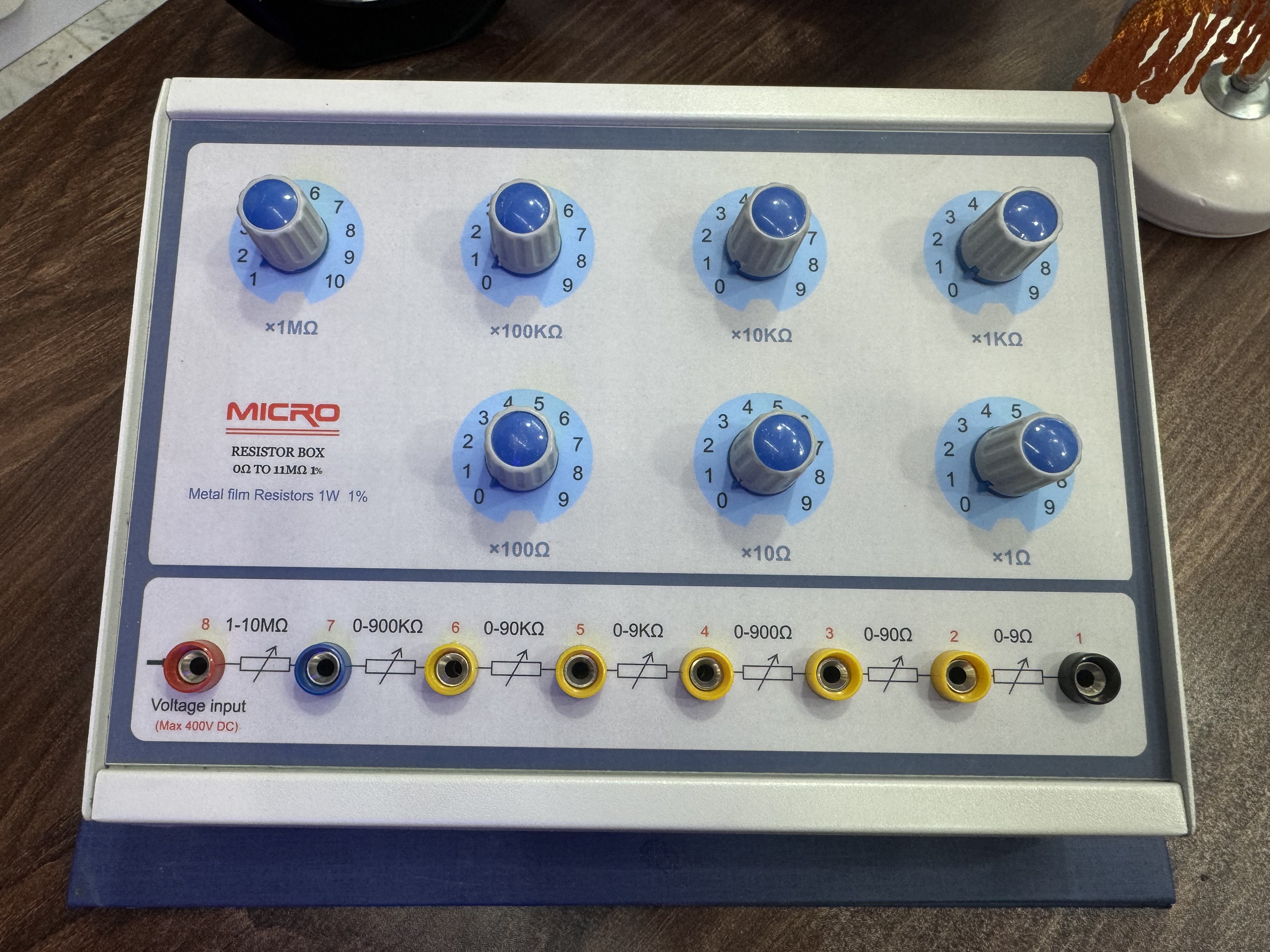

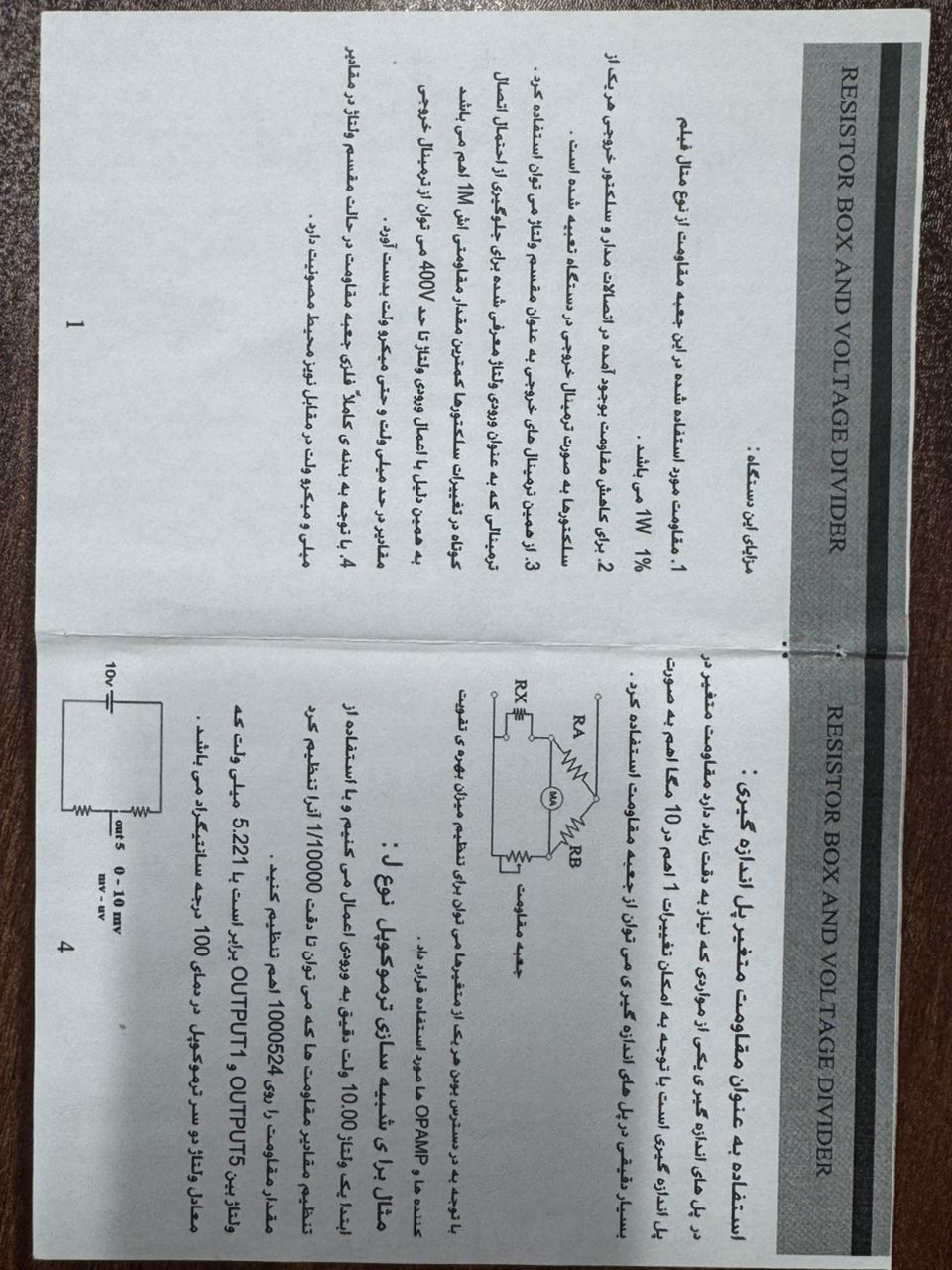

مزایای دستگاه:
-
به دلیل استفاده از مقاومت متالفیلـم، این دستگاه دارای پایداری بالایی است.
-
توان مقاومتها 1 وات بوده و در نتیجه در ولتاژهای بالا مانند 400V نیز قابل استفاده است.
-
مقاومـتها با دقت 1% استفاده شدهاند.
-
نوع سیمکشی دستگاه کاملاً شیلد میباشد.
استفاده به عنوان منبع ولتاژ دقیق:
با استفاده از این جعبه مقاومت میتوان ولتاژهای بسیار کوچک،
از ۱ میکروولت تا ۱۰۰ میلیولت را با دقت خوب تقسیم و تولید کرد.
استفاده به عنوان منبع جریان دقیق:
با سری کردن مقاومتها و استفاده از یک منبع ولتاژ خارجی،
میتوان جریانهای بسیار کوچک را نیز تولید کرد.
مقدار جریان خروجی برابر است با:
I=VRI = \frac{V}{R}I=RV
مثال برای تقسیم ولتاژ:
اگر منبع ما ۱۰ ولت باشد و با استفاده از
راهنمای مقاومتها بخواهیم به ترتیب ۱۰ mV ، ۱ mV ،
۱۰۰ μV ، ۱۰ μV ، ۱ μV خروجی تهیه کنیم،
مقادیر مقاومتهای مورد نیاز طبق جدول زیر قابل انتخاب است:
| خروجی | مقدار مقاومت شنت |
|---|---|
| OUTPUT 1 | 100kΩ |
| OUTPUT 2 | 5.22kΩ |
| OUTPUT 3 | 100Ω |
| OUTPUT 5 | 1Ω |

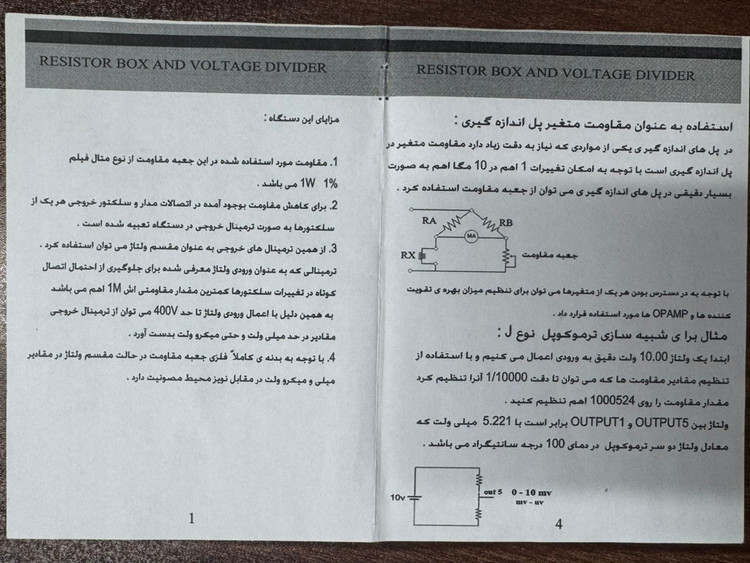

مثال برای اندازهگیری مقاومت ناشناخته RX با OPAMP:
با سری کردن مقاومتهای RA و RB و قرار دادن RX طبق شکل،
میتوان مقدار مقاومت ناشناخته را با دقت بالایی اندازهگیری کرد.
RESISTOR BOX AND VOLTAGE DIVIDER

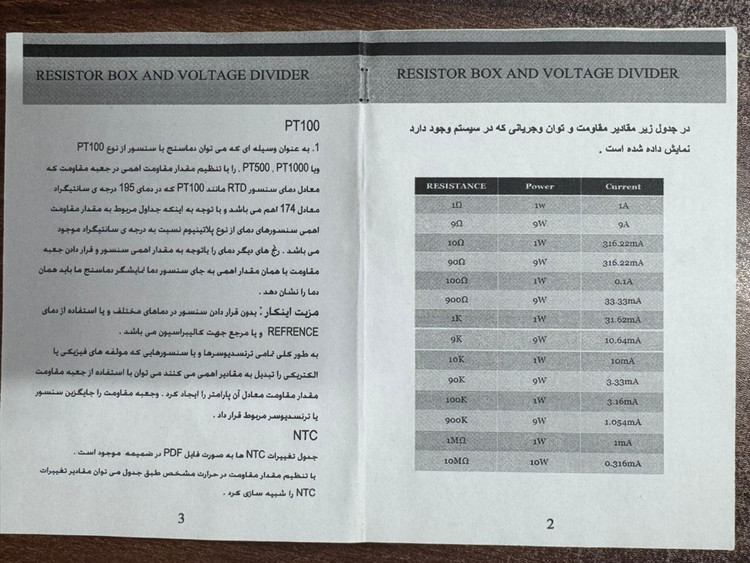

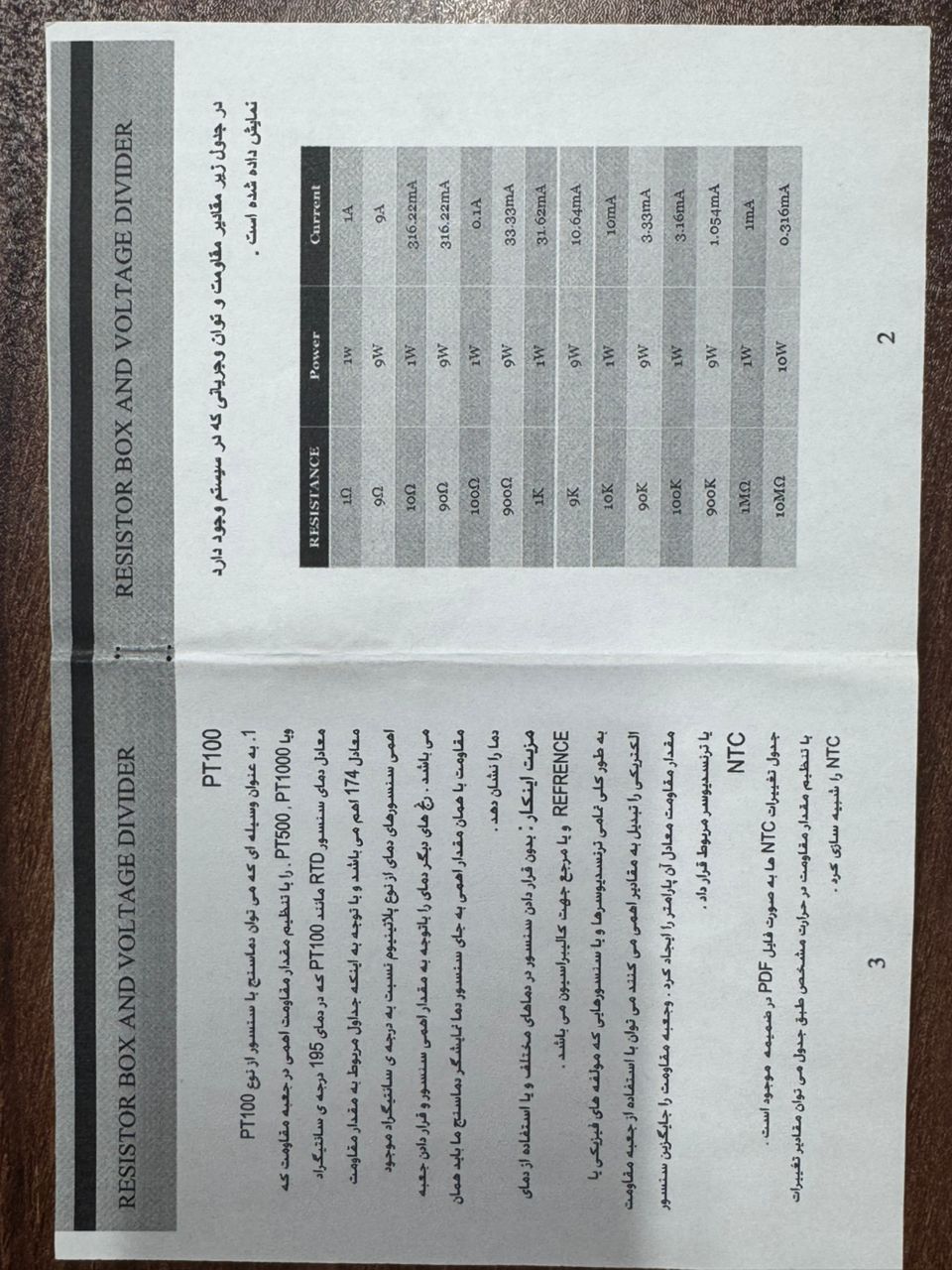

در جدول زیر مقادیر مقاومت و توان مربوطه که در سیستم وجود دارد مشخص شده است:
| RESISTANCE | 1Ω | 9Ω | 90Ω | 900Ω | 1KΩ | 9KΩ | 90KΩ | 900KΩ | 1MΩ | 10MΩ |
|---|---|---|---|---|---|---|---|---|---|---|
| Power | 9W | 9W | 9W | 9W | 9W | 9W | 9W | 9W | 10W | 10W |
| Current | 3A | 1A | 316.22mA | 105.4mA | 33.3mA | 10.54mA | 3.33mA | 1.05mA | 0.316mA | — |
PT100
از آنجاییکه میتوان از مقاومتها بهعنوان سنسور دما نیز استفاده نمود، میتوان بهجای PT100، از PT500، PT1000 یا هر مقاومت استانداردی استفاده کرد.
سنسور PT100 دارای ضریب خطی 0.385 اهم بر درجه سانتیگراد است و خروجی آن باید توسط دستگاه قابل اندازهگیری باشد.
بهعنوان مثال:
اگر از مقاومت 110 اهم استفاده شود، این مقدار معادل 29.1 درجه سانتیگراد خواهد بود.
همچنین مقاومت 117.4 اهم معادل 45 درجه سانتیگراد است.
REFERENCE
برای ایجاد مقاومت مرجع جهت کالیبراسیون سیستمها، نیز میتوان از این مجموعه استفاده کرد.
برای مثال اگر بخواهیم مقدار 100 اهم را ایجاد کنیم، میتوانیم مقاومتهای داخل دستگاه را سری یا موازی کرده و مقدار موردنظر را ایجاد کنیم.
NTC
برای شبیهسازی سنسورهای دما از نوع NTC نیز میتوان از این جعبه مقاومت استفاده کرد. کافی است جدول مربوط به سنسور NTC موردنظر را مطالعه کرده و مقاومت متناظر هر دما را روی دستگاه تنظیم نمود.
