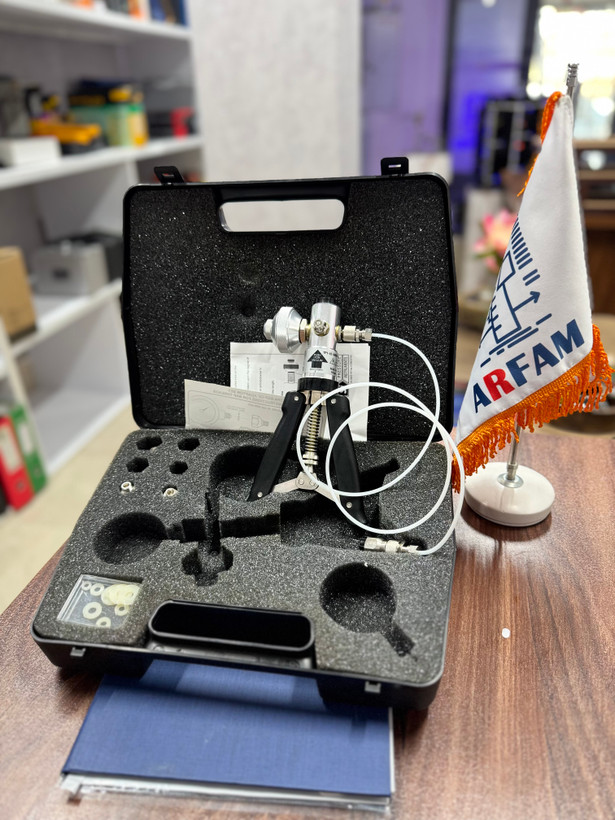

متعلقات: کیف ، شیلنگ اتصال ، اتصالات مرطبت ، اورینگ های مصرفی
در حال بارگذاری...
جستجو در محصولات
هندپمپ پنوماتیک برند اس آی مدل Si 1S -TP1-40
Pressure Hand pump Si 1S-TP1-40
SI 1S-TP1-40 یک پمپ دستی پنوماتیکی کالیبراسیون فشار است که برای تولید فشار یا خلأ بهصورت دستی استفاده میشود. این ابزار معمولاً همراه با گیج مرجع یا کالیبراتور دیجیتال برای تست و کالیبراسیون تجهیزات فشار به کار میرود.
این پمپ در آزمایشگاههای کالیبراسیون، صنایع نفت و گاز، پتروشیمی، نیروگاهها و واحدهای ابزار دقیق کاربرد زیادی دارد.
این پمپ با نیروی دست (Manual Pumping) کار میکند و با فشردن دستهها، هوای داخل سیستم فشرده شده و فشار موردنظر در مدار ایجاد میشود.
مراحل استفاده معمولاً به این شکل است:
1️⃣ اتصال گیج مرجع یا کالیبراتور فشار به پورت مرجع پمپ
2️⃣ اتصال ابزار تحت تست (DUT) مثل ترانسمیتر یا گیج فشار
3️⃣ پمپ کردن دستهها برای تولید فشار
4️⃣ تنظیم دقیق فشار با شیر تنظیم ریز (Fine Adjust)
5️⃣ مقایسه مقدار نمایش داده شده در گیج مرجع و ابزار تست
این روش معمولاً بهصورت مقایسهای (Comparator Method) در کالیبراسیون فشار استفاده میشود.
این پمپ برای تست و کالیبراسیون تجهیزاتی مانند موارد زیر استفاده میشود:
ترانسمیتر فشار
گیج فشار آنالوگ
گیج فشار دیجیتال
سوئیچ فشار
رکوردرهای فشار
کنترلرهای فشار
این دستگاه میتواند همراه با کالیبراتورهایی مثل کالیبراتورهای سری Fluke 7xx یا گیجهای مرجع استفاده شود.
| مشخصه | مقدار |
|---|---|
| نوع پمپ | پنوماتیکی (Air operated) |
| محدوده فشار | تا 40 bar / 600 psi |
| محدوده خلأ | تا -29 inHg |
| تنظیم فشار | پیچ تنظیم بسیار دقیق |
| جنس بدنه | آلومینیوم آنودایز و برنج آبکاری شده |
| وزن | حدود 650 گرم |
| ابعاد | حدود 213 × 124 × 63 میلیمتر |
این پمپ میتواند هم فشار مثبت و هم خلأ تولید کند که برای کالیبراسیون تجهیزات مختلف بسیار کاربردی است.

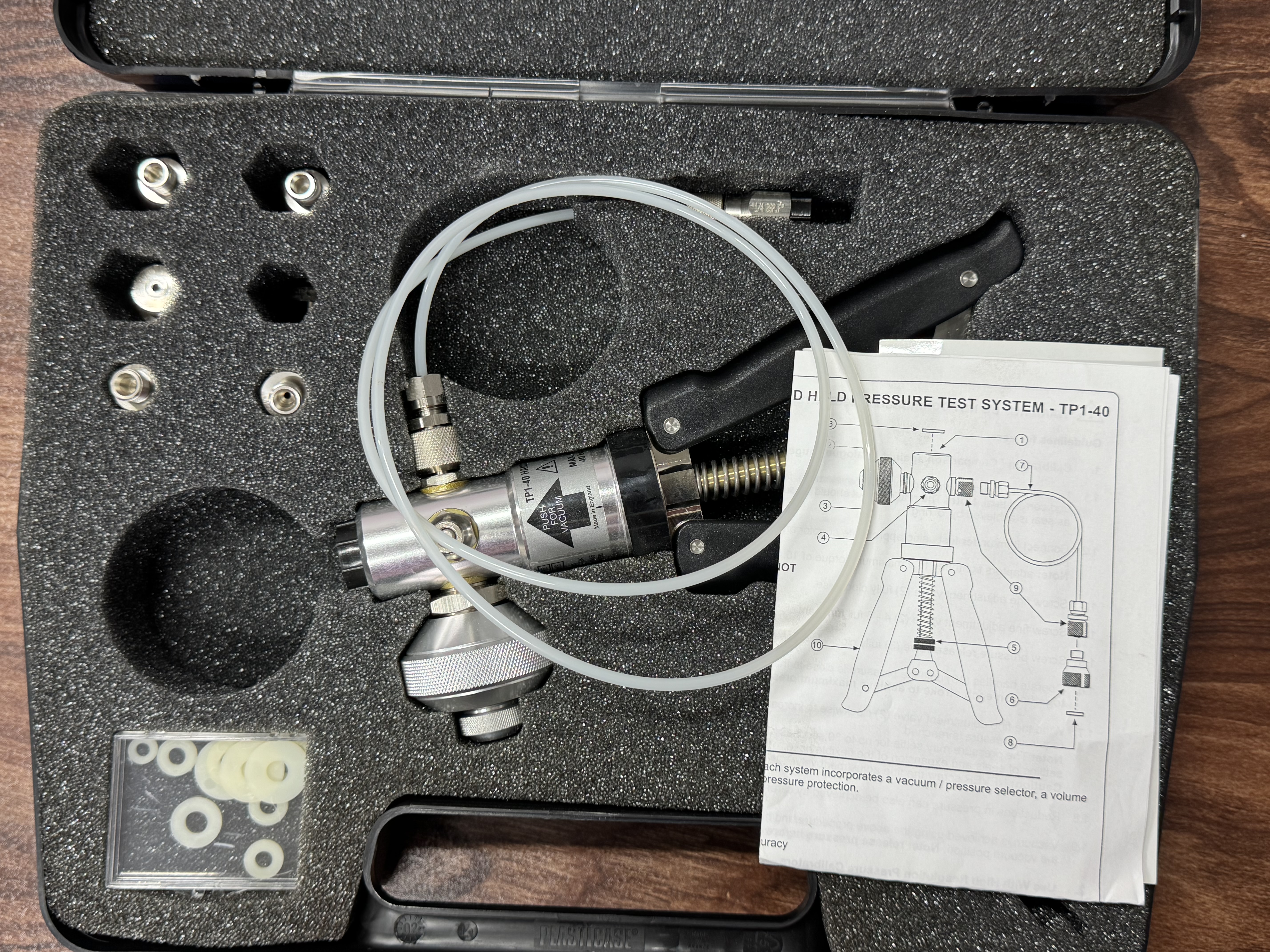

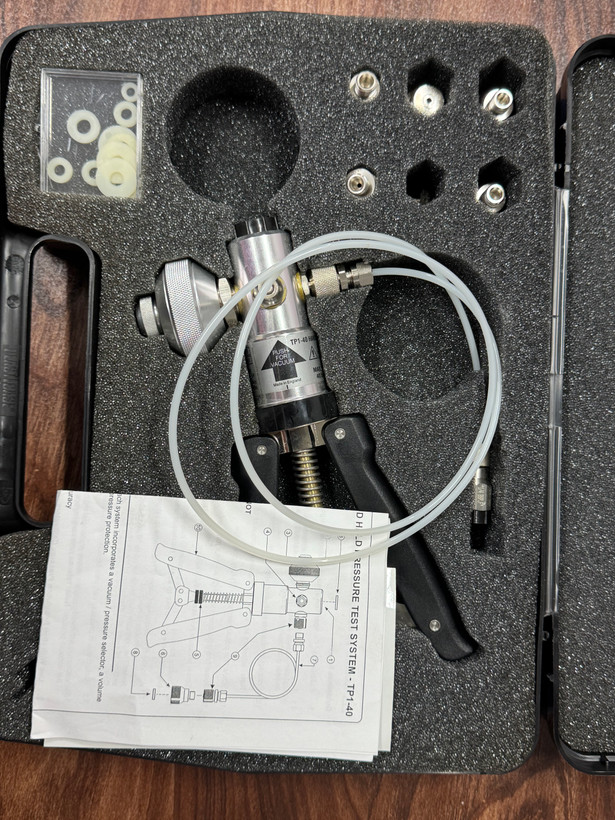

پمپ TP1-40 معمولاً شامل اجزای زیر است:
دسته پمپ (Pump Handle)
پورت اتصال گیج مرجع
پورت اتصال تجهیز تست
شیر تنظیم ریز فشار (Fine Adjustment Valve)
شیر تخلیه فشار
سوئیچ انتخاب فشار یا خلأ
شیلنگ فشار
مجموعه آداپتورهای رزوه (BSP / NPT)
✔ قابل حمل و سبک
✔ قابلیت ایجاد فشار و خلأ در یک دستگاه
✔ تنظیم فشار بسیار دقیق
✔ مناسب محیطهای صنعتی سخت
✔ بدون نیاز به برق
مزیت اصلی این پمپ این است که:
فشار بسیار پایدار و قابل تنظیم ایجاد میکند
که برای کالیبراسیون دقیق ترانسمیترها و گیجها ضروری است.
