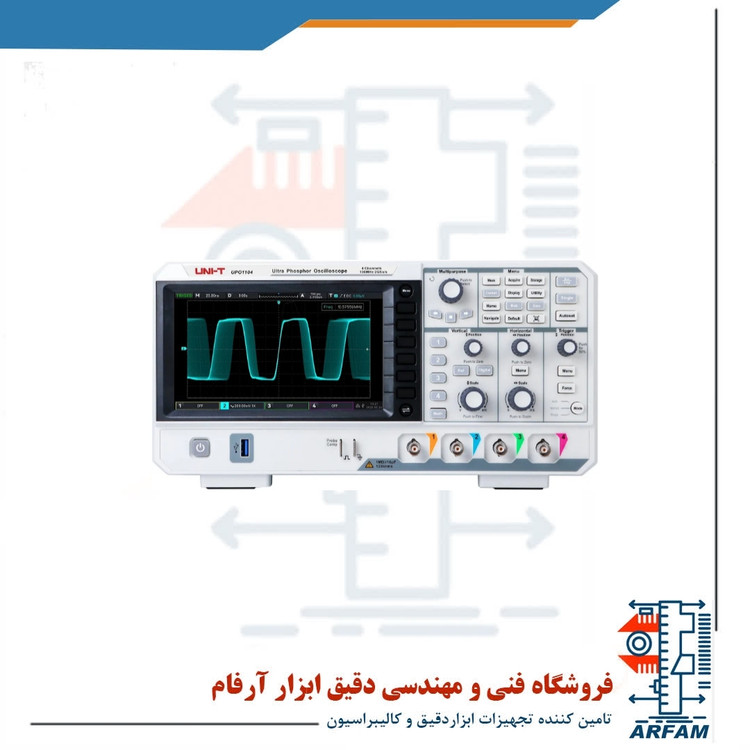

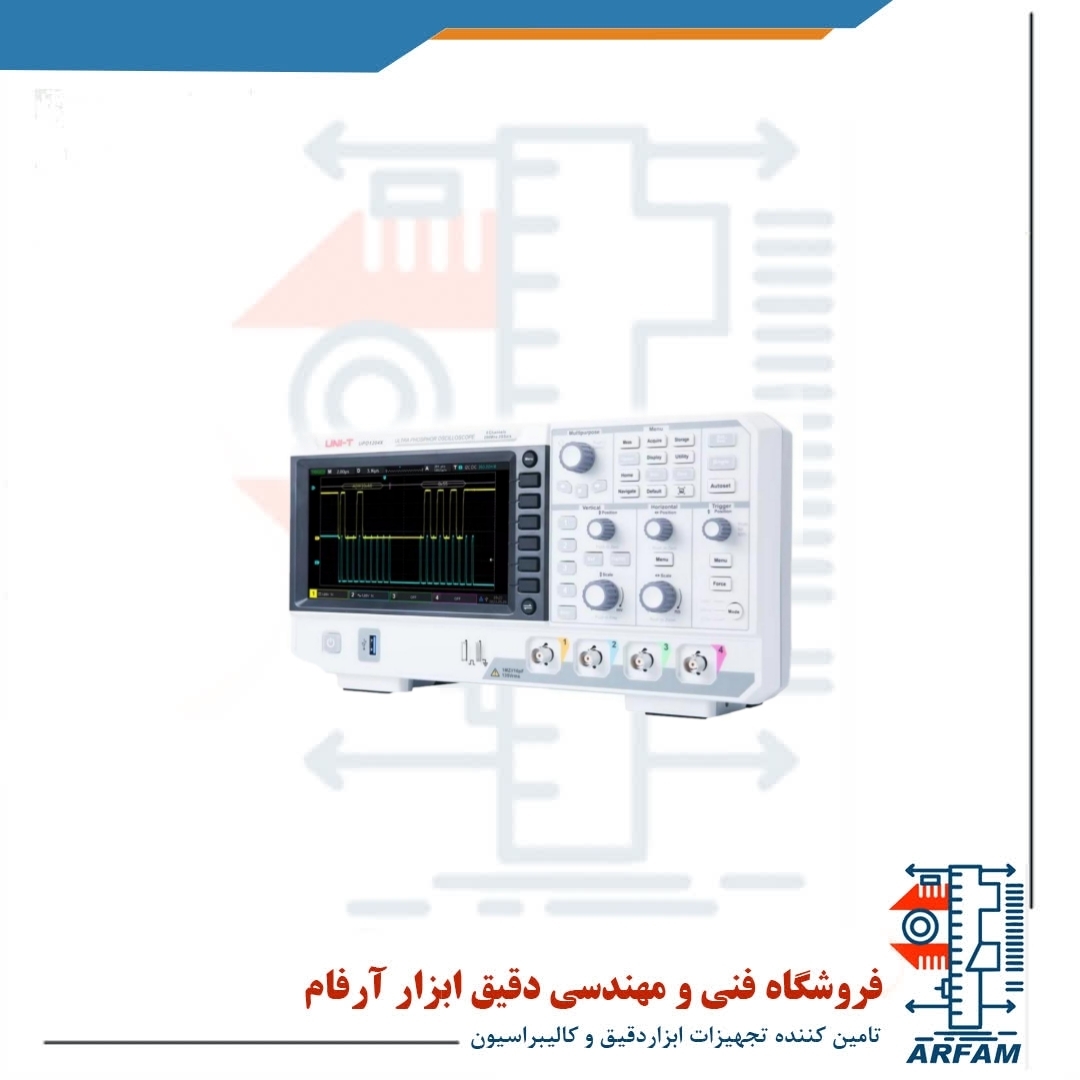

اسیلوسکوپ یونی-تی (UNI-T) UPO1104X

توضیحات محصول اسیلوسکوپ یونی-تی (UNI-T) UPO1104X

اسیلوسکوپ UNI-T UPO1104X یک اسیلوسکوپ دیجیتال حرفه‌ای چهار کاناله با پهنای باند 100 مگاهرتز است که برای مهندسان الکترونیک، تکنسین‌های تعمیرات، مراکز تحقیق و توسعه، آزمایشگاه‌های آموزشی و خطوط تولید طراحی شده است. این دستگاه با نرخ نمونه‌برداری 2GSa/s و حافظه عمیق 56Mpts، امکان ثبت و تحلیل دقیق سیگنال‌های پیچیده را فراهم می‌کند و به کاربران اجازه می‌دهد کوچک‌ترین تغییرات و نویزهای سیگنال را با دقت بالا مشاهده کنند.

فناوری Ultra Phosphor در سری UPO1104X باعث افزایش سرعت ثبت شکل موج‌ها شده و عملکرد دستگاه را در تحلیل سیگنال‌های سریع و گذرا بهبود می‌بخشد. صفحه‌نمایش رنگی 7 اینچی TFT با رزولوشن 800×480 پیکسل، نمایش واضح و خوانای شکل موج‌ها را در اختیار کاربر قرار می‌دهد. همچنین وجود قابلیت‌های اندازه‌گیری خودکار، تحلیل FFT، انواع تریگرهای پیشرفته و امکان رمزگشایی پروتکل‌های ارتباطی، این مدل را به گزینه‌ای ایده‌آل برای عیب‌یابی و توسعه مدارهای الکترونیکی تبدیل کرده است.

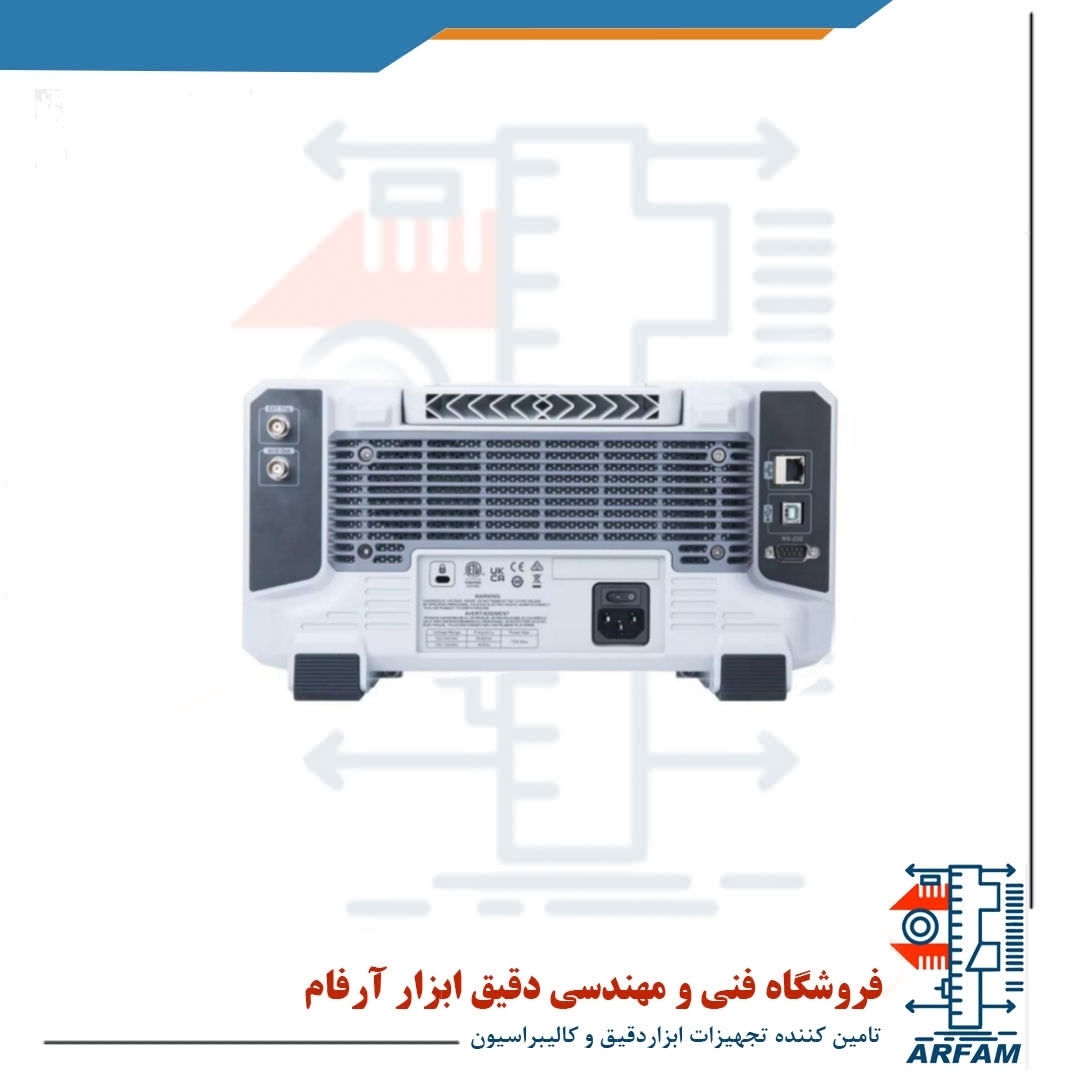

این اسیلوسکوپ از رابط‌های USB Host، USB Device، LAN و Trigger خارجی پشتیبانی می‌کند و امکان ذخیره‌سازی داده‌ها، انتقال اطلاعات به رایانه و کنترل از راه دور را فراهم می‌سازد. کیفیت ساخت بالا، رابط کاربری ساده و عملکرد پایدار، UPO1104X را به یکی از بهترین گزینه‌ها در میان اسیلوسکوپ‌های چهار کاناله هم‌رده تبدیل کرده است.

ویژگی‌های فنی

• پهنای باند: 100MHz

• تعداد کانال: 4 کانال آنالوگ

• نرخ نمونه‌برداری: 2GSa/s Real-Time

• حافظه داخلی: 56Mpts

• نرخ ثبت شکل موج: 500,000 wfms/s

• صفحه‌نمایش: 7 اینچ TFT LCD با رزولوشن 800×480

• زمان خیز (Rise Time): ≤3.5ns

• امپدانس ورودی: 1MΩ / 16pF

• تحلیل ریاضی: FFT، جمع، تفریق، ضرب و تقسیم

• انواع تریگر: Edge، Pulse، Video، Pattern، Runt، Slope، Delay و ...

• پشتیبانی از رمزگشایی پروتکل‌های سریال: UART/RS232، I²C، SPI (در نسخه‌ها و آپشن‌های مربوطه)

• رابط‌های ارتباطی: USB Host، USB Device، LAN، AUX، External Trigger

• ولتاژ تغذیه: 100 تا 240 ولت AC

• ابعاد دستگاه: 306 × 138 × 107 میلی‌متر

• وزن: حدود 2.5 کیلوگرم
