اسیلوسکوپ یونی-تی (UNI-T) UPO1202CS

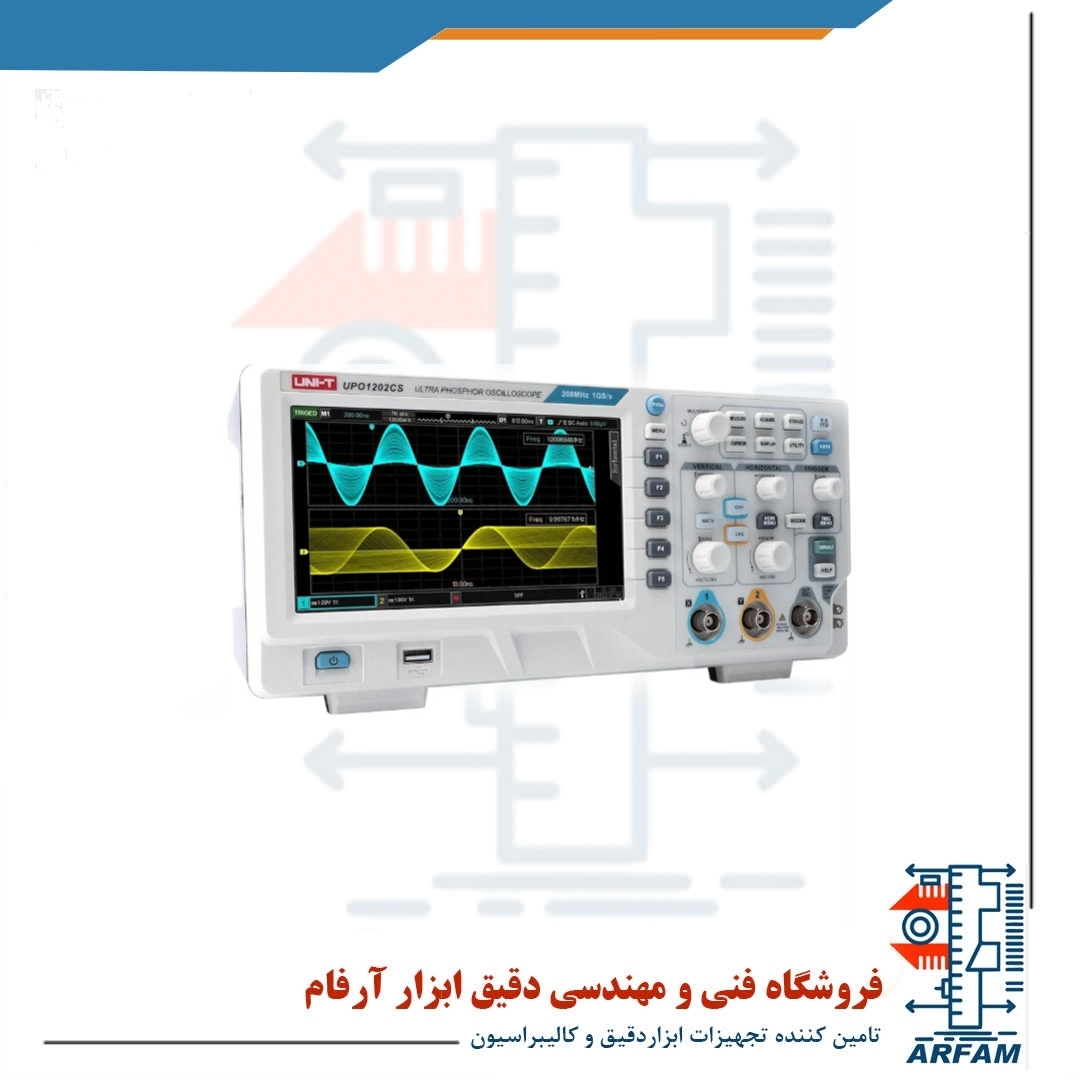

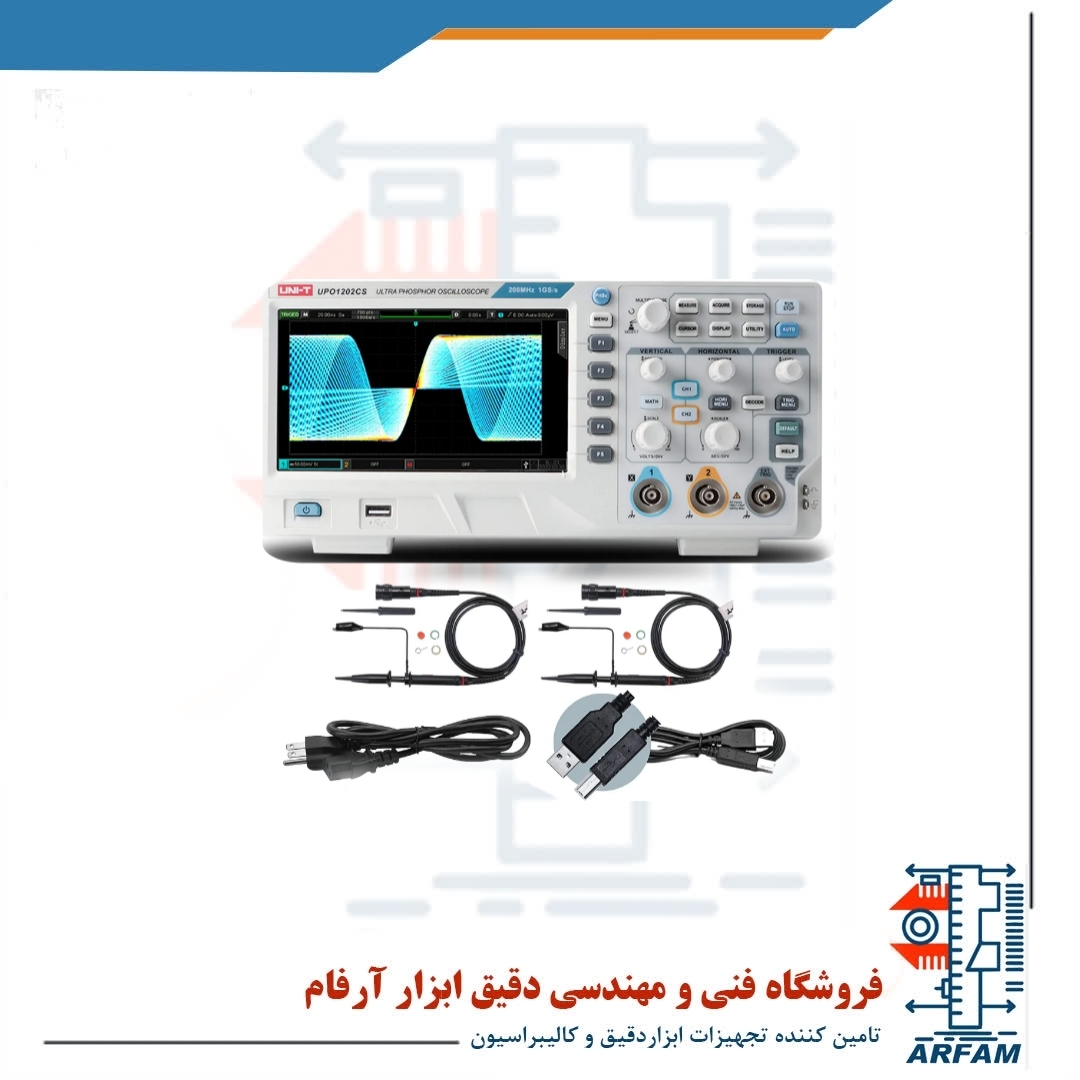

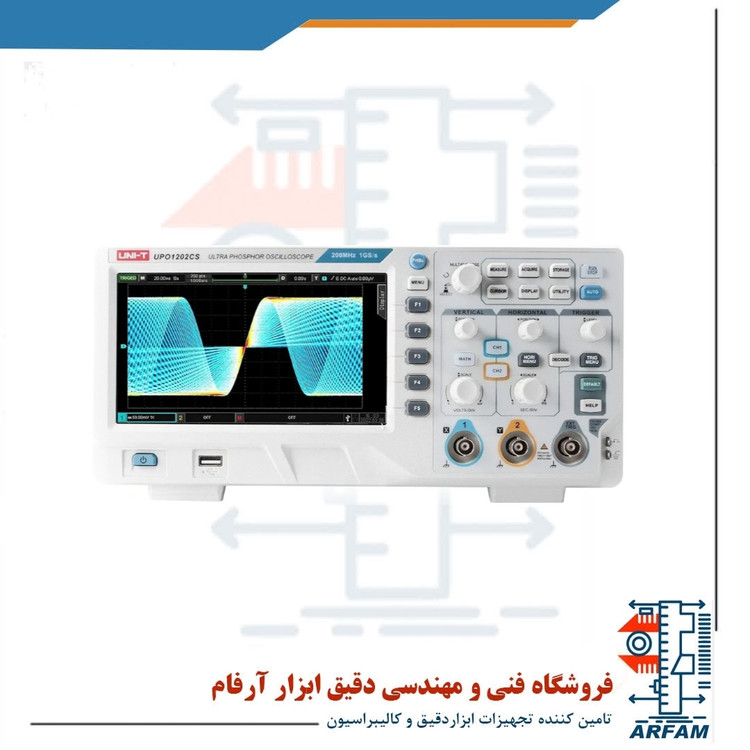

اسیلوسکوپ دیجیتال UNI-T UPO1202CS

اسیلوسکوپ UNI-T UPO1202CS یک اسیلوسکوپ دیجیتال رومیزی حرفه‌ای با پهنای باند 200 مگاهرتز و 2 کانال ورودی است که برای مهندسان الکترونیک، مراکز تحقیق و توسعه (R&D)، آزمایشگاه‌های آموزشی، تعمیرکاران تجهیزات الکترونیکی و خطوط تولید طراحی شده است. این دستگاه با بهره‌گیری از نرخ نمونه‌برداری 1GSa/s و حافظه عمیق 56Mpts، امکان ثبت و تحلیل دقیق انواع سیگنال‌های آنالوگ و دیجیتال را فراهم می‌کند.

این مدل از فناوری Ultra Phosphor 2.0 برای نمایش روان‌تر و دقیق‌تر شکل موج‌ها بهره می‌برد و با سرعت بالای ثبت شکل موج، حتی سیگنال‌های لحظه‌ای و نویزهای گذرا را نیز به‌خوبی نمایش می‌دهد. صفحه‌نمایش رنگی 7 اینچی TFT با وضوح بالا، مشاهده جزئیات سیگنال‌ها را آسان کرده و تجربه کاربری مطلوبی را در اختیار کاربران قرار می‌دهد.

اسیلوسکوپ UPO1202CS دارای قابلیت انجام 36 نوع اندازه‌گیری خودکار، نمایش آمار اندازه‌گیری‌ها، تحلیل FFT برای بررسی فرکانس سیگنال و انواع تریگرهای پیشرفته از جمله Edge، Pulse Width، Slope، Video و Pattern است. همچنین امکان رمزگشایی پروتکل‌های UART/RS232، I²C و SPI به‌صورت استاندارد و CAN و LIN به‌صورت اختیاری، این دستگاه را به گزینه‌ای مناسب برای طراحی و عیب‌یابی سیستم‌های الکترونیکی و Embedded تبدیل کرده است.

وجود درگاه‌های USB Host، USB Device، LAN، AUX و External Trigger باعث می‌شود انتقال داده‌ها، ذخیره‌سازی اطلاعات و کنترل از راه دور دستگاه به‌سادگی انجام شود. ترکیب امکانات حرفه‌ای، دقت بالا و رابط کاربری آسان، UNI-T UPO1202CS را به یکی از بهترین گزینه‌ها در میان اسیلوسکوپ‌های دیجیتال میان‌رده تبدیل کرده است.

ویژگی‌های فنی

• پهنای باند: 200 مگاهرتز

• تعداد کانال: 2 کانال آنالوگ

• نرخ نمونه‌برداری: 1 گیگاسمپل بر ثانیه (1GSa/s)

• حافظه ذخیره‌سازی: 56Mpts

• نرخ ثبت شکل موج: تا 500,000 wfms/s

• نمایشگر: TFT رنگی 7 اینچی با رزولوشن 800×480

• وضوح عمودی: 8 بیت

• 36 نوع اندازه‌گیری خودکار

• قابلیت تحلیل FFT

• پشتیبانی از پروتکل‌های UART/RS232، I²C و SPI

• پشتیبانی اختیاری از CAN و LIN

• انواع تریگرهای پیشرفته (Edge، Pulse Width، Slope، Video، Pattern و...)

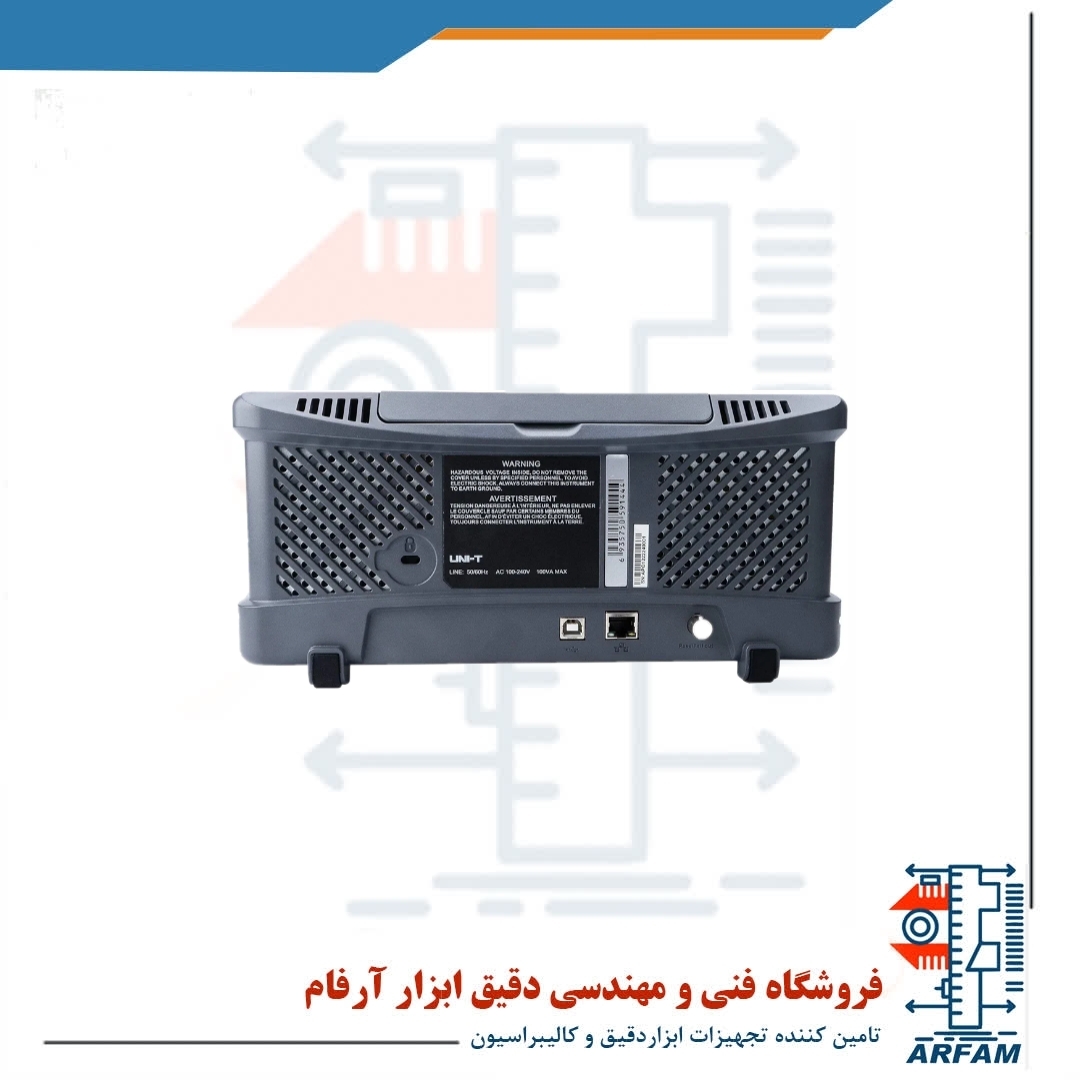

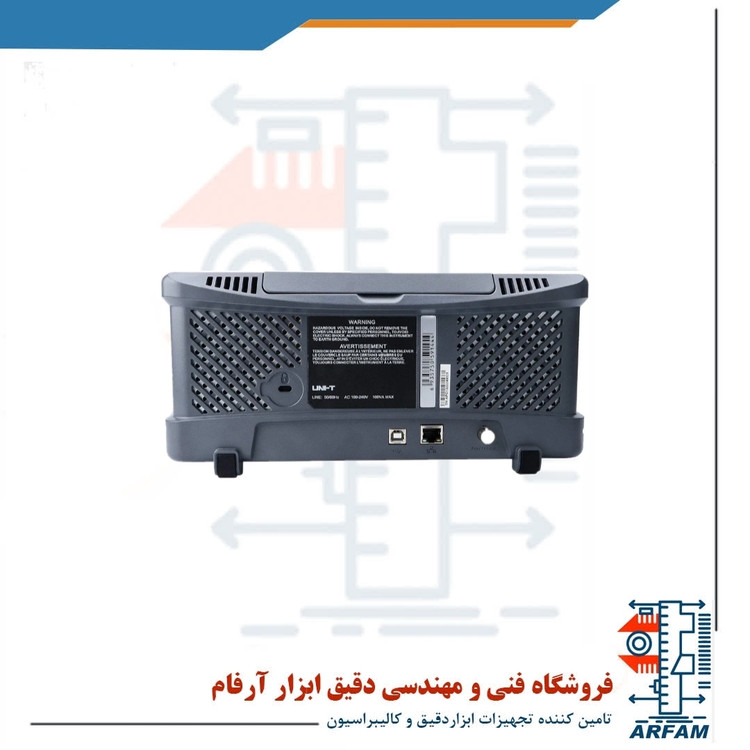

• درگاه‌های ارتباطی: USB Host، USB Device، LAN، AUX و External Trigger

• ولتاژ ورودی حداکثر: 400 ولت

• منبع تغذیه: 100 تا 240 ولت AC

• ابعاد: 306 × 138 × 107 میلی‌متر

• وزن: حدود 3 کیلوگرم
