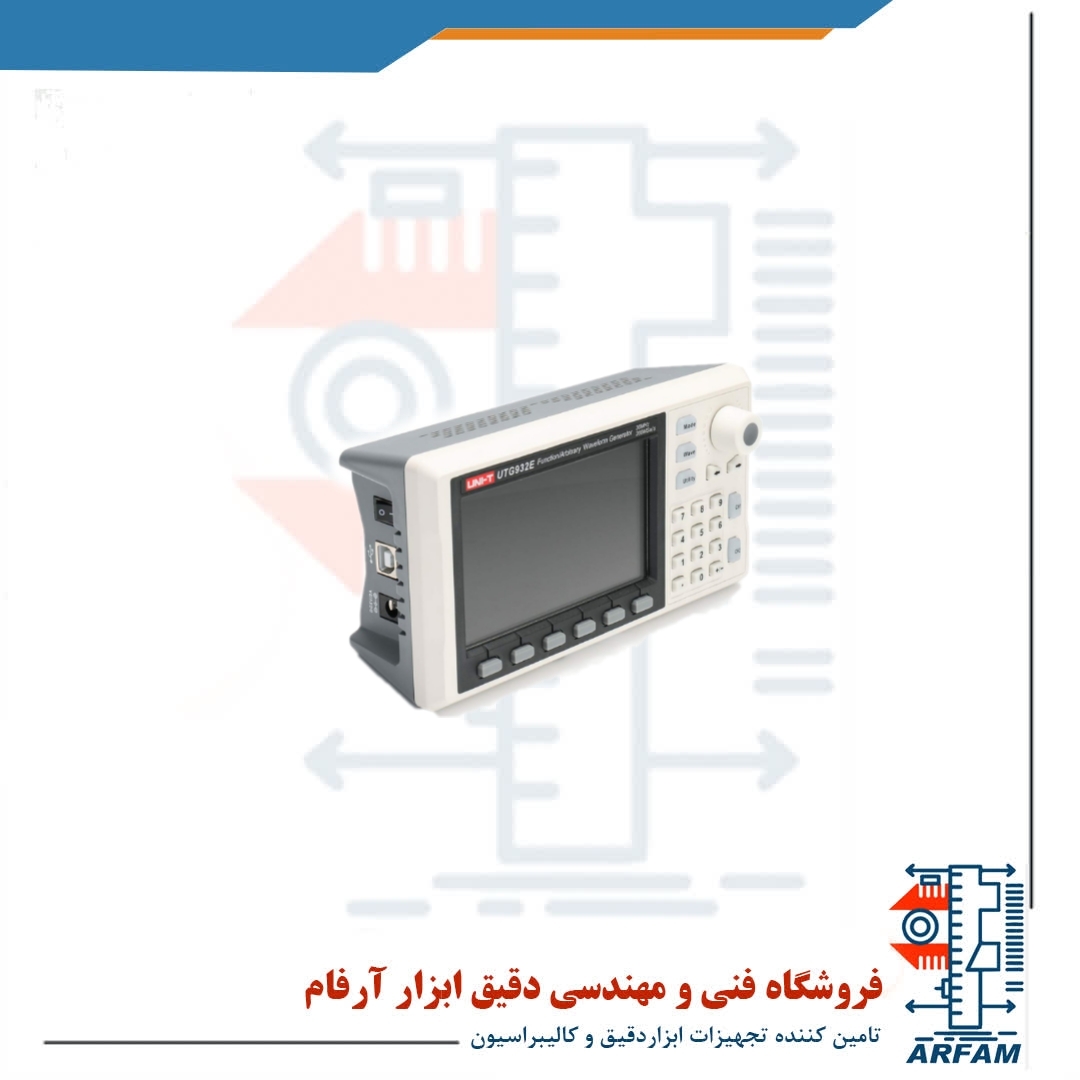

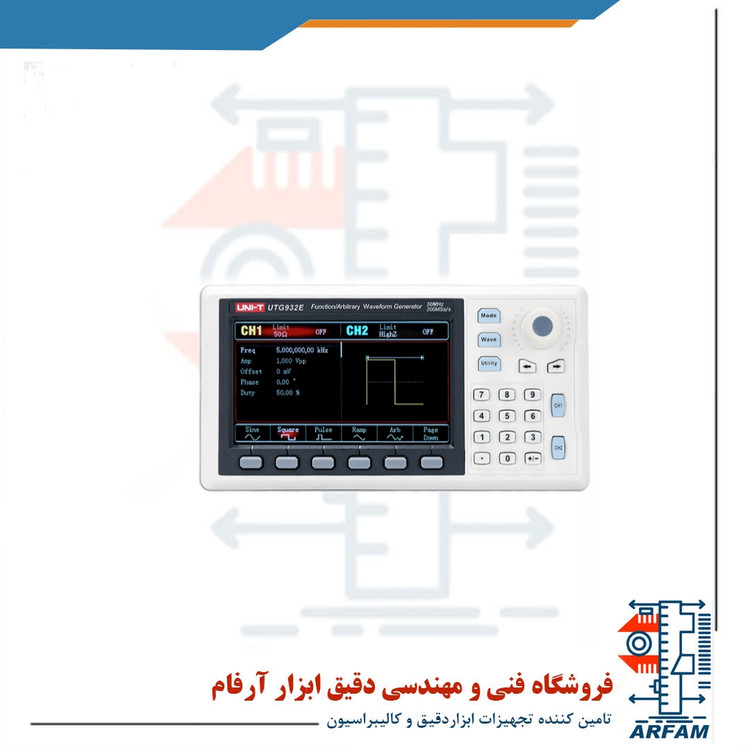

فانکشن ژنراتور یونی-تی (UNI-T) UTG932E

معرفی کامل فانکشن ژنراتور یونی-تی (UNI-T) UTG932E



فانکشن ژنراتور UNI-T UTG932E یک مولد سیگنال حرفه‌ای و دو کاناله است که با استفاده از فناوری DDS (Direct Digital Synthesis)، سیگنال‌هایی با دقت بسیار بالا، اعوجاج کم و پایداری عالی تولید می‌کند. این دستگاه برای طراحی، تست، تعمیر و عیب‌یابی انواع مدارهای الکترونیکی، سیستم‌های مخابراتی، تجهیزات صنعتی و پروژه‌های تحقیقاتی طراحی شده و به دلیل ابعاد کوچک و امکانات کامل، انتخابی مناسب برای آزمایشگاه‌ها، دانشگاه‌ها، مراکز آموزشی و مهندسان الکترونیک محسوب می‌شود.



UTG932E از دو کانال خروجی مستقل بهره می‌برد که امکان تولید هم‌زمان دو سیگنال با فرکانس، دامنه و شکل موج متفاوت را فراهم می‌کند. این قابلیت برای بررسی عملکرد مدارها، تست تقویت‌کننده‌ها، فیلترها، مدارات دیجیتال و آنالوگ و مقایسه پاسخ مدارها بسیار کاربردی است. حداکثر فرکانس خروجی این مدل 30 مگاهرتز بوده و به لطف نرخ نمونه‌برداری 200MSa/s و رزولوشن عمودی 14 بیت، سیگنال‌هایی دقیق و با کیفیت بالا تولید می‌کند.



این دستگاه قابلیت تولید طیف گسترده‌ای از شکل موج‌ها شامل سینوسی (Sine)، مربعی (Square)، پالسی (Pulse)، دندانه‌اره‌ای (Ramp)، نویز (Noise)، DC و شکل موج دلخواه (Arbitrary) را دارد. همچنین کاربر می‌تواند شکل موج‌های اختصاصی خود را از طریق نرم‌افزار رایانه طراحی کرده و از طریق درگاه USB به حافظه دستگاه منتقل کند. این ویژگی برای شبیه‌سازی سیگنال‌های خاص و تست تجهیزات الکترونیکی بسیار ارزشمند است.



از دیگر قابلیت‌های مهم این مدل می‌توان به پشتیبانی از مدولاسیون‌های AM، FM، PM و FSK اشاره کرد. علاوه بر این، دستگاه دارای قابلیت Sweep به صورت خطی و لگاریتمی و همچنین فرکانس‌سنج داخلی ۷ رقمی است که امکان اندازه‌گیری سیگنال‌های ورودی را بدون نیاز به تجهیزات جانبی فراهم می‌کند.



نمایشگر رنگی 4.3 اینچی TFT با وضوح 480×272 پیکسل، اطلاعات هر دو کانال را به‌صورت هم‌زمان نمایش می‌دهد و رابط کاربری ساده آن باعث می‌شود تنظیم پارامترها با سرعت و دقت انجام شود. همچنین از طریق درگاه USB می‌توان دستگاه را به رایانه متصل کرده و تنظیمات، ذخیره‌سازی شکل موج‌ها و کنترل از راه دور را انجام داد.



با طراحی سبک و وزن تنها 330 گرم، این فانکشن ژنراتور به‌راحتی قابل حمل بوده و علاوه بر استفاده رومیزی، برای تعمیرات میدانی نیز گزینه‌ای مناسب است. کیفیت ساخت بالا، دقت اندازه‌گیری، امکانات متنوع و قیمت اقتصادی، UTG932E را به یکی از محبوب‌ترین فانکشن ژنراتورهای 30 مگاهرتزی برند UNI-T تبدیل کرده است.



کاربردهای دستگاه



تست و عیب‌یابی مدارهای الکترونیکی



طراحی و توسعه بردهای الکترونیکی



آزمایش تجهیزات مخابراتی و RF



تست تقویت‌کننده‌ها، فیلترها و منابع تغذیه



آموزش در دانشگاه‌ها و مراکز فنی



پروژه‌های تحقیق و توسعه (R&D)



شبیه‌سازی انواع سیگنال‌های آنالوگ و دیجیتال





ویژگی‌های فنی



فرکانس خروجی تا 30MHz



دو کانال خروجی مستقل



فناوری DDS با دقت بالا



نرخ نمونه‌برداری 200MSa/s



رزولوشن عمودی 14 بیت



تولید شکل موج‌های Sine، Square، Pulse، Ramp، Noise، DC و Arbitrary



پشتیبانی از مدولاسیون‌های AM، FM، PM و FSK



قابلیت Sweep خطی و لگاریتمی



فرکانس‌سنج داخلی 7 رقمی



نمایشگر رنگی 4.3 اینچی TFT



رابط ارتباطی USB



امپدانس خروجی 50 اهم



دامنه خروجی تا 10Vpp (50Ω) و 20Vpp (High-Z)



ابعاد: 172×90×68 میلی‌متر



وزن: 330 گرم
