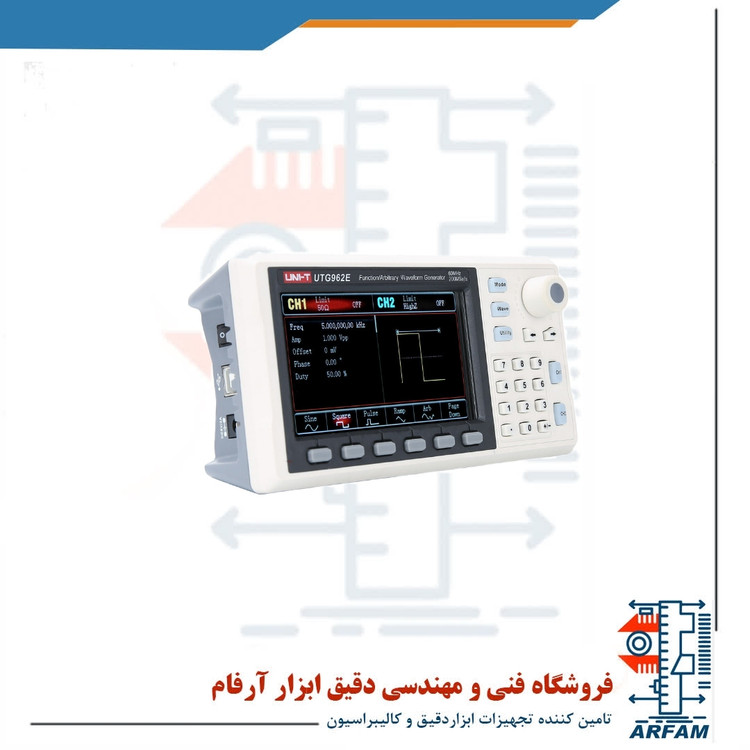

فانکشن ژنراتور یونی-تی (UNI-T) UTG962E

معرفی کامل فانکشن ژنراتور یونی-تی (UNI-T) UTG962E



فانکشن ژنراتور UNI-T UTG962E یک مولد سیگنال حرفه‌ای و دو کاناله از سری UTG900E شرکت UNI-T است که با استفاده از فناوری DDS (Direct Digital Synthesis)، سیگنال‌هایی با دقت بالا، اعوجاج کم و پایداری فرکانسی عالی تولید می‌کند. این دستگاه با حداکثر فرکانس خروجی 60 مگاهرتز، برای کاربردهای آموزشی، تحقیقاتی، طراحی مدارهای الکترونیکی، تعمیرات تخصصی و تست تجهیزات مخابراتی و صنعتی طراحی شده است.



UTG962E دارای دو کانال خروجی کاملاً مستقل است که امکان تولید هم‌زمان دو سیگنال با تنظیمات متفاوت را فراهم می‌کند. این ویژگی برای بررسی عملکرد مدارها، مقایسه پاسخ دو بخش مختلف یک سیستم و انجام تست‌های پیچیده بسیار کاربردی است. علاوه بر شکل موج‌های استاندارد مانند سینوسی، مربعی، پالسی، مثلثی، رمپ، نویز و DC، دستگاه از تولید شکل موج‌های دلخواه (Arbitrary Waveform) نیز پشتیبانی می‌کند تا کاربران بتوانند سیگنال‌های اختصاصی خود را ایجاد و استفاده کنند.



این مدل با نرخ نمونه‌برداری 200MSa/s و رزولوشن عمودی 14 بیت، سیگنال‌هایی با دقت بالا و کیفیت مطلوب تولید می‌کند. همچنین رزولوشن فرکانسی 1 میکروهرتز امکان تنظیم بسیار دقیق فرکانس خروجی را فراهم کرده و برای آزمایش‌های حساس و طراحی مدارهای دقیق گزینه‌ای مناسب محسوب می‌شود.



یکی از قابلیت‌های مهم این دستگاه، پشتیبانی از مدولاسیون‌های AM، FM، PM و FSK است که آن را برای تست تجهیزات مخابراتی، سیستم‌های ارتباطی و پروژه‌های آموزشی بسیار ارزشمند می‌کند. همچنین قابلیت‌های Sweep (اسکن فرکانسی به‌صورت خطی و لگاریتمی) و Burst برای بررسی پاسخ فرکانسی مدارها و انجام تست‌های پیشرفته در اختیار کاربر قرار دارد.



UTG962E به یک شمارنده فرکانس داخلی تا 100 مگاهرتز مجهز شده است که بدون نیاز به تجهیزات جانبی، اندازه‌گیری دقیق فرکانس سیگنال‌های ورودی را امکان‌پذیر می‌کند. نمایشگر رنگی 4.3 اینچی TFT با وضوح 480×272 نیز تمامی اطلاعات مربوط به کانال‌ها، شکل موج، فرکانس، دامنه و سایر تنظیمات را به‌صورت واضح نمایش می‌دهد و کار با دستگاه را بسیار آسان می‌کند.



از دیگر مزایای این فانکشن ژنراتور می‌توان به طراحی کوچک و سبک، رابط USB برای اتصال به رایانه، پشتیبانی از کنترل نرم‌افزاری و امکان ذخیره و فراخوانی شکل موج‌های دلخواه اشاره کرد. این ویژگی‌ها باعث شده‌اند که UNI-T UTG962E انتخابی مناسب برای مهندسان الکترونیک، تکنسین‌های تعمیرات، مراکز آموزشی، دانشگاه‌ها، آزمایشگاه‌های تحقیقاتی و واحدهای تحقیق و توسعه (R&D) باشد.

ویژگی‌های فنی فانکشن ژنراتور UNI-T UTG962E



نوع دستگاه: فانکشن ژنراتور / مولد شکل موج دلخواه (Arbitrary Waveform Generator)



تعداد کانال: 2 کانال مستقل



حداکثر فرکانس خروجی: 60MHz



فناوری تولید سیگنال: DDS (Direct Digital Synthesis)



نرخ نمونه‌برداری: 200MSa/s



رزولوشن عمودی: 14 بیت



رزولوشن فرکانس: 1μHz



شکل موج‌های قابل تولید:



سینوسی (Sine)



مربعی (Square)



پالسی (Pulse)



مثلثی / رمپ (Ramp)



نویز (Noise)



DC



شکل موج دلخواه (Arbitrary)





فرکانس شکل موج سینوسی: 1μHz تا 60MHz



فرکانس موج مربعی و پالسی: 1μHz تا 20MHz



فرکانس موج رمپ: 1μHz تا 400kHz



فرکانس شکل موج دلخواه: 1μHz تا 10MHz



مدولاسیون‌های قابل پشتیبانی:



AM



FM



PM



FSK





حالت‌های عملکرد:



Sweep (اسکن فرکانس)



Burst





حالت Sweep:



خطی (Linear)



لگاریتمی (Logarithmic)





شمارنده فرکانس داخلی: 100mHz تا 100MHz



امپدانس خروجی: 50Ω / High-Z



دامنه خروجی:



1mVpp تا 10Vpp (در 50Ω)



2mVpp تا 20Vpp (در High-Z)





آفست DC:



±5V (در 50Ω)



±10V (در High-Z)





نمایشگر: 4.3 اینچی TFT LCD با وضوح 480×272



رابط ارتباطی: USB Device



منبع تغذیه: 100 تا 240 ولت AC، فرکانس 50/60Hz



ابعاد دستگاه: 172 × 90 × 68 میلی‌متر



وزن: 330 گرم
