نوع دستگاه :تستر و ردیاب کابل با مولد تن و پروب تقویتکننده
فرکانس سیگنال :0.6 تا 2 کیلوهرتز
حداکثر فاصله تست:1.5 کیلومتر
حداکثر جریان کاری :≤20 میلیآمپر

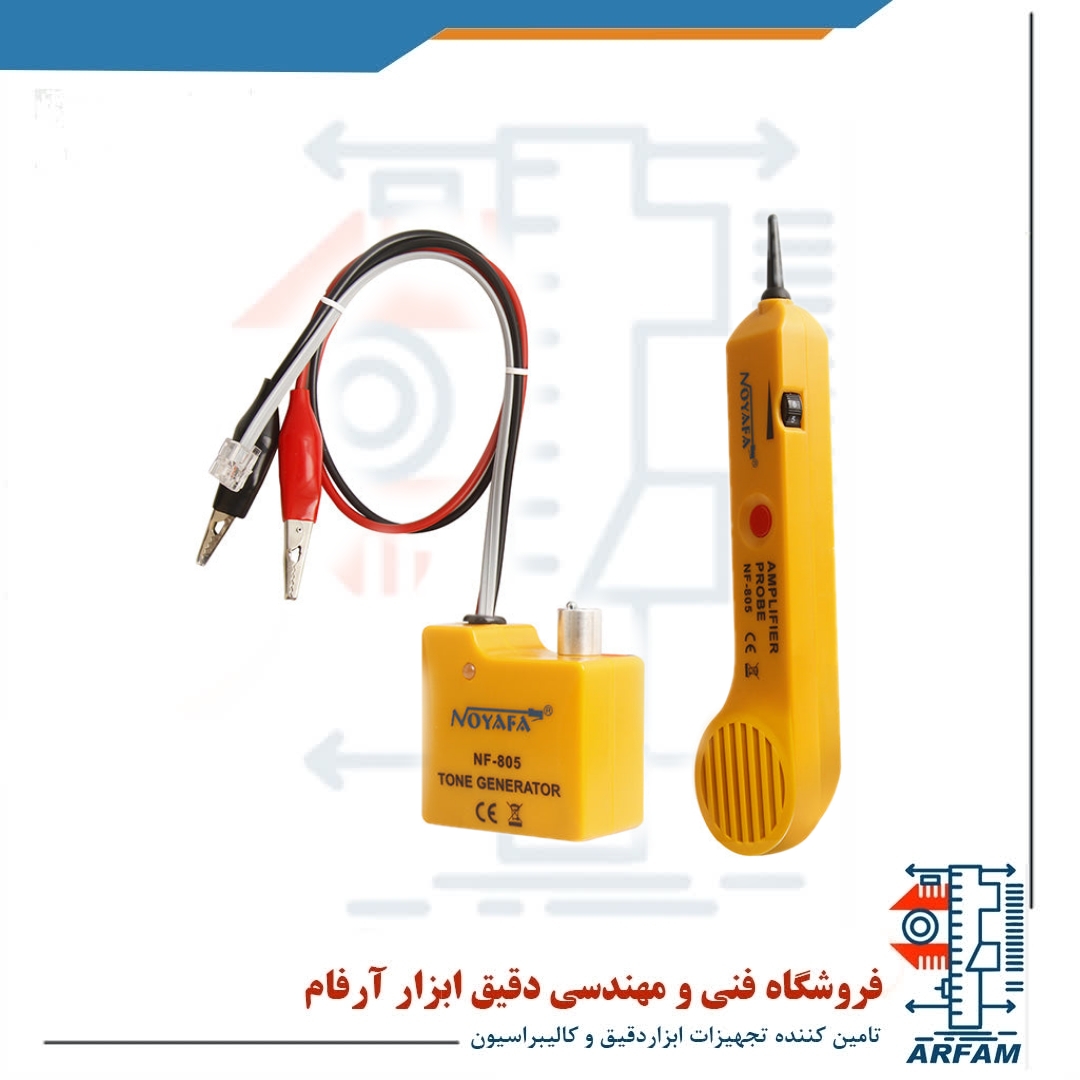

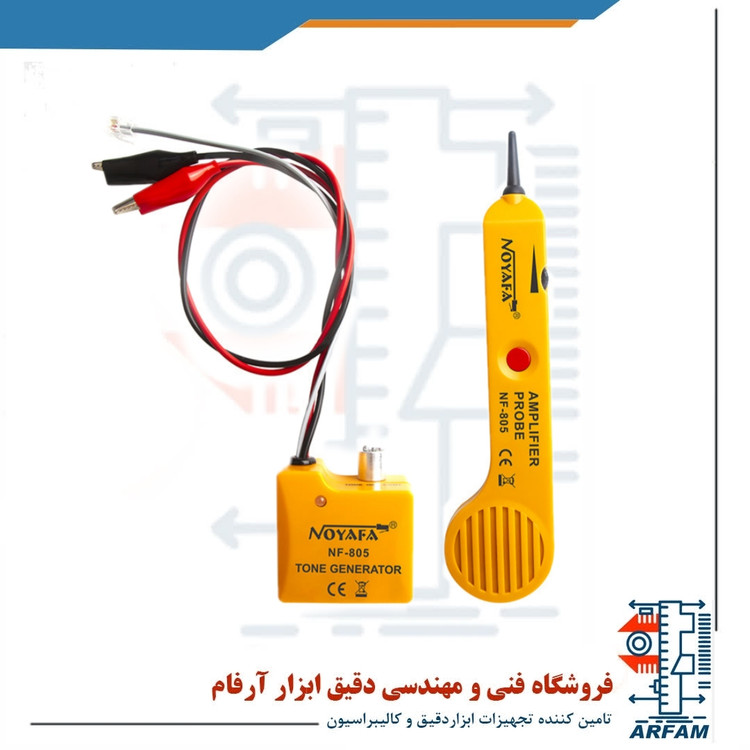

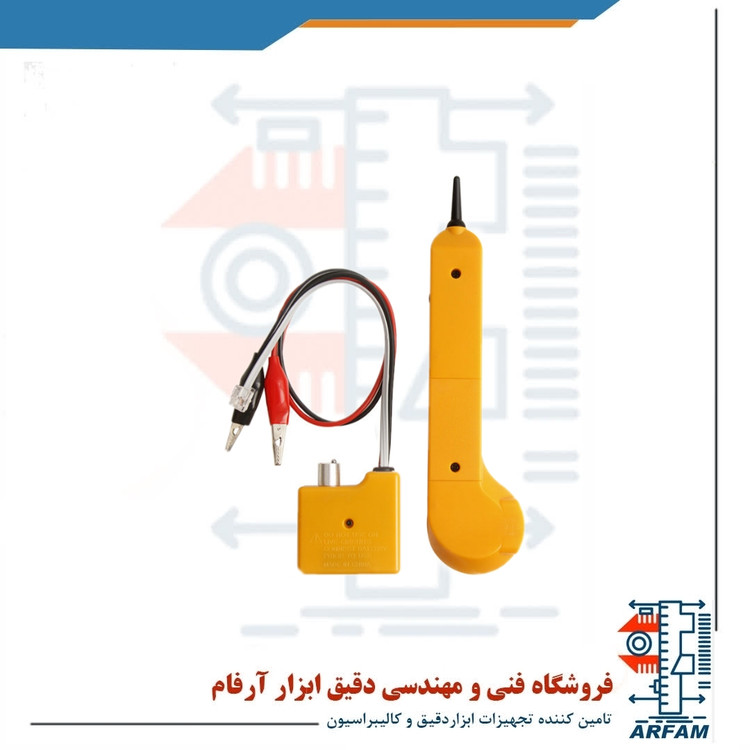

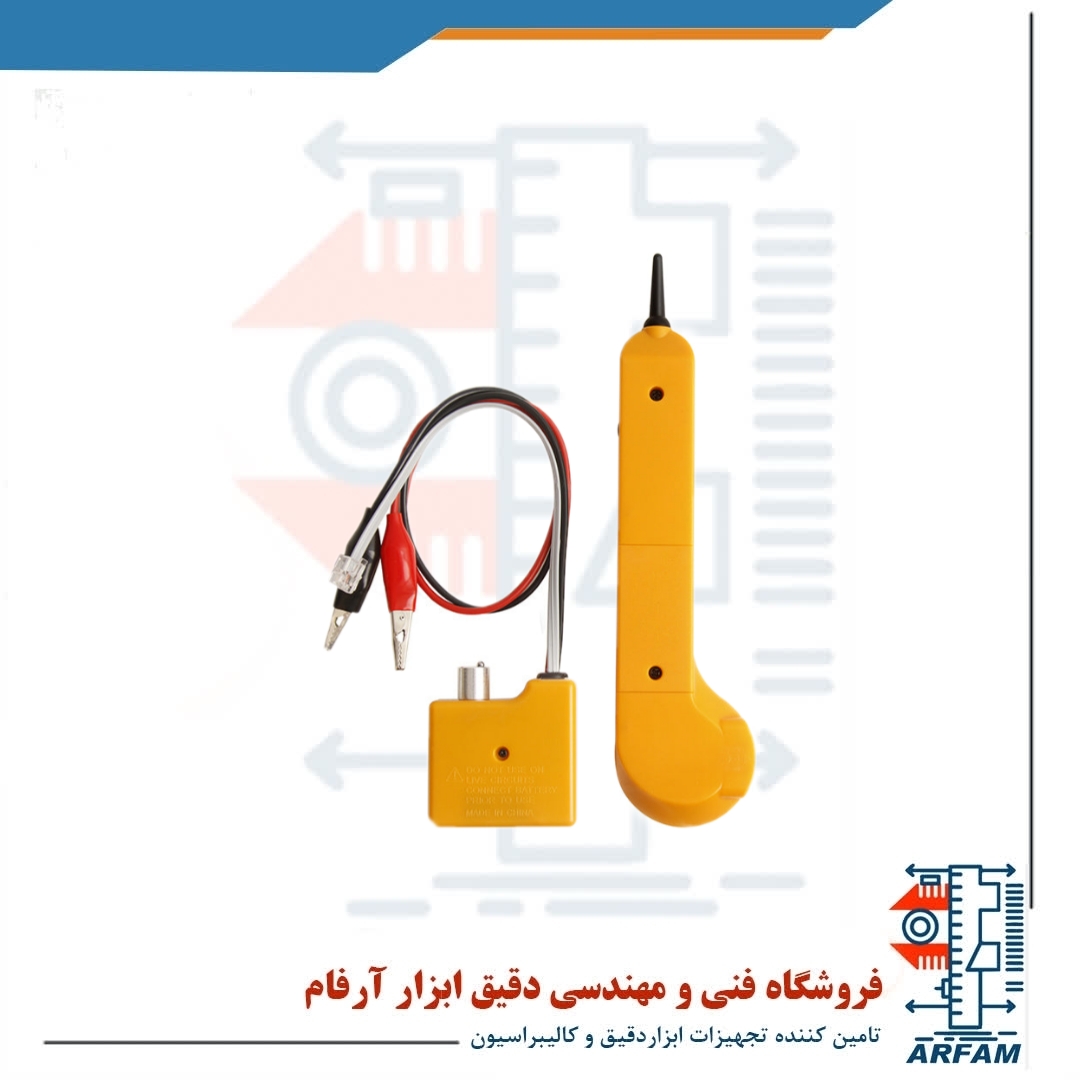

تستر کابل شبکه نویافا مدل NF-805
NOYAFA NF-805 Network Cable Tester
برند:NOYAFA
مشخصات
نوع دستگاه
تستر و ردیاب کابل با مولد تن و پروب تقویتکننده
فرکانس سیگنال
0.6 تا 2 کیلوهرتز
حداکثر فاصله تست
1.5 کیلومتر
حداکثر جریان کاری
≤20 میلیآمپر
حالت تن
تکتن / دو تن
حالت های عملکرد
TONE / OFF / CONT
نوع کانکتور
RJ11 (6 Pin 2C)
نوع اتصال
گیره سوسماری (Alligator Clips)
حداکثر ولتاژ سیگنال
8Vp-p
حفاظت در برابر ولتاژ
DC 48V
تست پیوستگی
دارای LED
ابعاد مولد تن
65 × 58 × 34 میلیمتر
وزن مولد تن
97 گرم
ابعاد پروب
230 × 56 × 25 میلیمتر
وزن پروب
116 گرم
توضیحات
این مدل در اصل یک تستر و ردیاب کابل با مولد تن (Tone Generator) و پروب تقویتکننده است و برای شناسایی، ردیابی و بررسی وضعیت کابلهای شبکه، تلفن و برخی کابلهای دیگر کاربرد دارد.
معرفی تستر کابل شبکه نویافا مدل NF-805
تستر کابل شبکه نویافا NF-805 یک ابزار کاربردی برای تکنسینهای شبکه، مخابرات و برق است که امکان ردیابی سیم و کابل، تشخیص کابل موردنظر در میان دستهای از کابلها و بررسی پیوستگی مدار را فراهم میکند. این دستگاه با استفاده از مولد سیگنال و پروب تقویتکننده، سیگنال صوتی را روی کابل ارسال کرده و به کاربر کمک میکند مسیر کابل را سریعتر پیدا کند.
NF-805 علاوه بر کابلهای شبکه، قابلیت تست و ردیابی کابلهای تلفن، زوجتابیده، کواکسیال و کابلهای صوتی و تصویری را نیز دارد. همچنین برای بررسی کابلهای دارای مدار DC فعال تا 48 ولت طراحی شده است.
یکی از قابلیتهای مهم این مدل، امکان تشخیص قطعی، اتصال کوتاه و پیوستگی سیم است. در حالت TONE میتوان کابل موردنظر را در میان چندین سیم شناسایی و مسیر آن را دنبال کرد، در حالی که حالت CONT برای بررسی پیوستگی استفاده میشود.
این دستگاه همچنین برای تست خطوط تلفن آنالوگ کاربرد دارد و میتواند وضعیت خط، از جمله حالت آزاد، زنگخور و مشغول و همچنین قطبیت خط را بررسی کند. طراحی کوچک و قابلحمل آن نیز استفاده از دستگاه را در فضاهای محدود و هنگام کارهای نصب و تعمیرات آسان میکند.
کاربردهای اصلی NF-805
ردیابی و شناسایی کابلهای شبکه
پیدا کردن سیم موردنظر در میان دسته کابلها
تشخیص مسیر کابل
بررسی پیوستگی سیم و کابل
تشخیص اتصال کوتاه
ردیابی کابلهای تلفن و زوجتابیده
تست کابلهای کواکسیال
بررسی کابلهای صوتی و تصویری
بررسی وضعیت خطوط تلفن آنالوگ
تشخیص قطبیت خطوط تلفن
بررسی تجهیزات مخابراتی و روترها
مناسب برای نصب، عیبیابی و تعمیرات شبکه و مخابرات
مزایای محصول
ردیابی سریع کابل: کمک به پیدا کردن کابل موردنظر در میان سیمهای متعدد.
مولد سیگنال و پروب تقویتکننده: امکان ارسال و دریافت سیگنال برای شناسایی کابل.
پشتیبانی از انواع کابل: قابل استفاده برای کابلهای شبکه، تلفن، زوجتابیده، کواکسیال و برخی کابلهای صوتی و تصویری.
تست پیوستگی: امکان بررسی اتصال و پیوستگی سیمها.
پشتیبانی از مدار DC تا 48V: برای بررسی و ردیابی کابلهای دارای مدار DC فعال تا این محدوده طراحی شده است.
طراحی قابلحمل: وزن پایین و ابعاد کوچک مولد سیگنال، حمل و استفاده از آن را آسان میکند.
