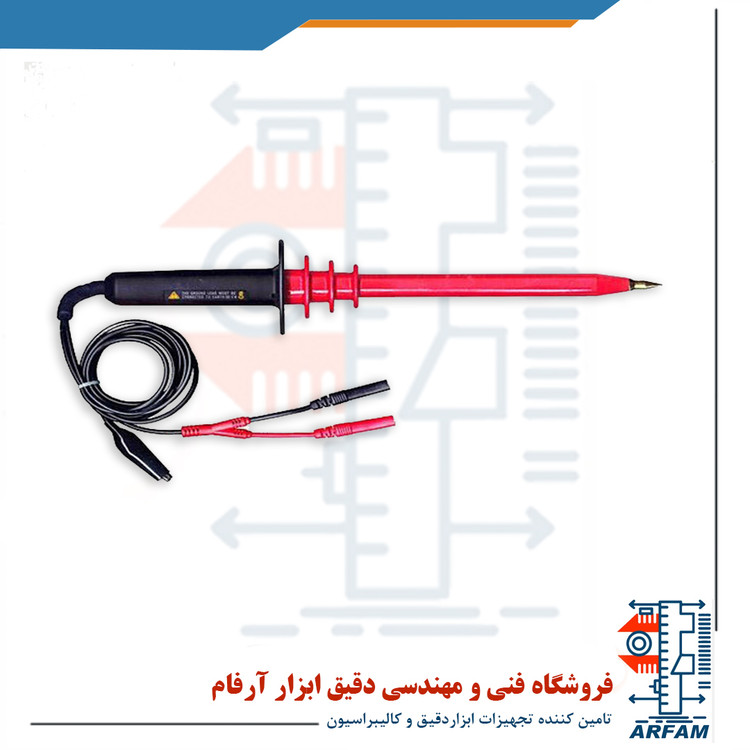

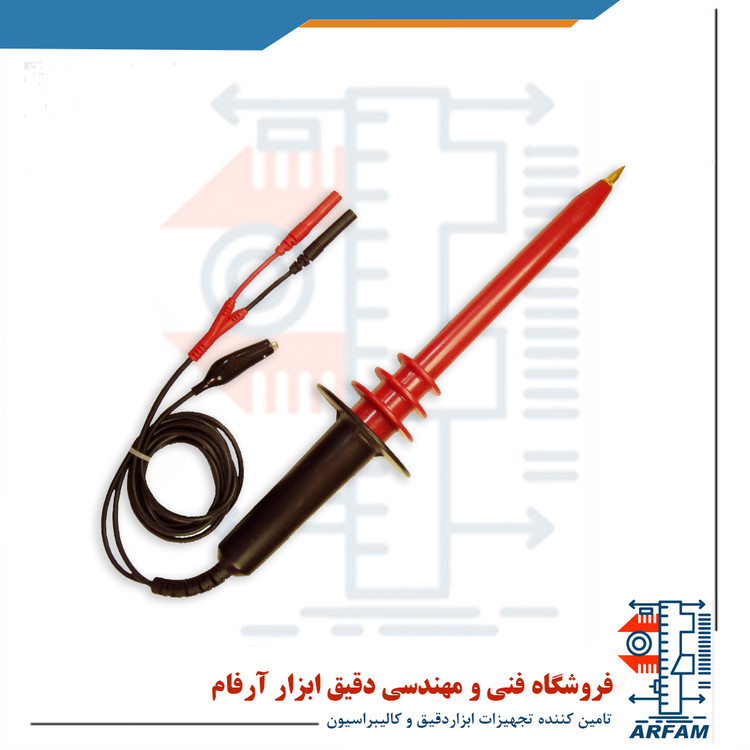

پراب فشار قوی لترون مدل LUTRON HV-40

پراب فشار قوی لترون مدل LUTRON HV-40

HIGH VOLTAGE PROBE LUTRON HV-40

یکی از ابزارهای سنجش دقیق مورد استفاده صنایع مخابرات ، برق و الکترونیک انواع پراب است.با سابقه طولانی در طراحی، ساخت و تولید ابزارهای دقیق، شرکت LUTRON در صدد ساخت و عرضه این محصول برآمد.این دستگاه برای کاربرانی که مداوما با اندازه گیری و تنظیم فشار قوی و ولتاژ بالا سرو کار دارند، بویژه مفید می باشد. تولید کنندگان این دستگاه با رعایت کلیه ملزومات مورد نظر درطراحی و تولید، موفق به دریافت مجوزهای معتبربین المللی مانند ISO 9001،CE ( مجوز ایمنی ساخت وبهره وری اتحادیه اروپا) ، ICE 1010 ( مجوز ساخت و ایمنی صنایع الکترونیک بین المللی ) ، U K A S ( مجوز معتبر بین المللی در مدیریت کیفیت) و CAT II ( مجوز دقت اندازه گیری معتبر بین المللی) تا 40000 ولت شدند. این دستگاه قابلیت اندازه گیری ولتاژهای بالای AC/DC را دارد.

مشخصات کلی دستگاه پراب فشار قوی لترون مدل LUTRON HV-40 :

این دستگاه قابلیت اندازه گیری ولتاژهای بالا تا 40 هزار ولت را دارد. نسبت بزرگی سیگنالهای ورودی به سیگنا لهای خروجی معادل 1 به 1000 است. امپدانس ورودی دستگاه بطور تقریبی معادل 1000 مگا اهم است. امپدانس خروجی آن باید 1.1 مگا اهم باشد.در این حالت امپدانس ورودی دستگاه ولت متر خارجی باید تقریبا 10 مگا اهم باشد.حداکثر ولتاژ کاربردی این پراب در DC معادل 40 کیلو ولت و در جریان AC تا سقف 40 کیلو ولت و یا 28 کیلو ولت RMS  خواهد بود که بستگی به بزرگی مقادیر هم دارد.

دقت اندازه گیری ولتاژ برای مقادیر 1 کیلو ولت تا 20 کیلو ولت برای جریان DC  بین 1%- تا 1%+ است و این دقت اندازه گیری برای ولتاژهای 20 تا 40 کیلو ولت بین 1.5%- تا 1.5%+ است. دقت اندازه گیری این دستگاه برای جریان AC و ولتاژهای 1 تا 28 کیلوولت RMS و با فرکانس 50 تا 60 هرتز بین 5%- تا 5%+ است .طول کابل آن حدود 1 متر و ضریب دمایی آن کمتر از 200 PPM است.این دستگاه در رطوبت بالا تا کمتر از 80 RH % و دمای صفر تا پنجاه درجه سانتی گراد ( 32 تا 122 درجه فارنهایت ) عملکرد مطلوبی دارد.
