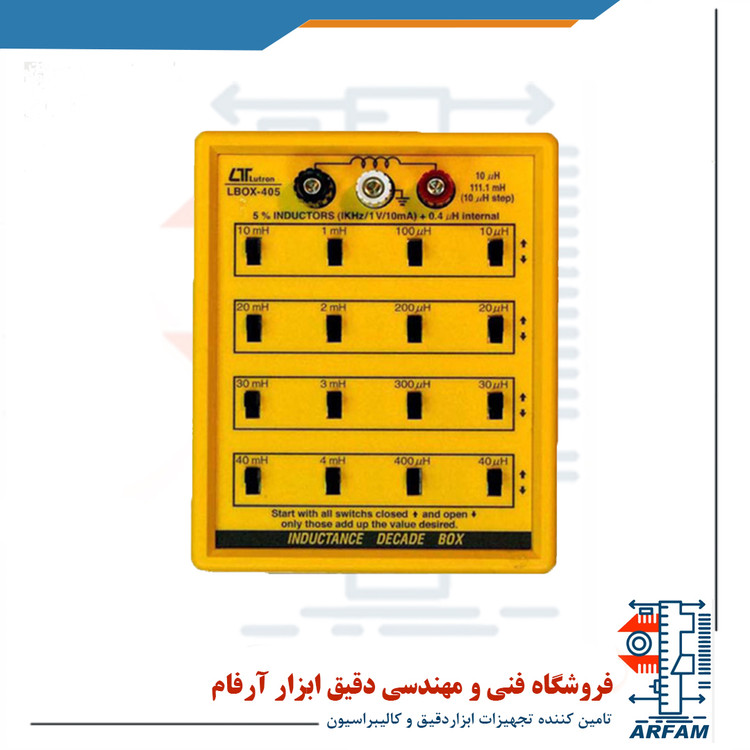

جعبه سلف لترون مدل LUTRON LBOX-405

جعبه سلف لترون مدل LUTRON LBOX-405

Inductance Decade Box LUTRON LBOX-405

ساخت کشور تایوان ، قابلیت اندازه گیری میزان القای مغناطیسی موجود در سلف ها را از 10 میکرو هانری تا 111.1 میلی هانری را دارد. از ویژگی های بارز این محصول می­توان به اندازه کوچک و جیبی آن و قابلیت کارکرد محصول در فضایی دارای تا 80% رطوبت اشاره کرد.رنگ محصول زرد است و ابعاد آن در اندازه 14.7 * 11.7 *  5.5 با وزن 333 گرم بوده که با در نظرگیری طراحی ارگونومیک، استفاده از آن، بیش از پیش آسان می­نماید.جعبه سلف لوترون مدل LBOX-405 ساخت کشور تایوان، در دمای 0 الی 50 درجه­ سانتی­گراد یا 32 الی 122 درجه فارنهایت به نگهداری حرفه سلف ها جهت تست استاندارد های به کار رفته شده در رادیو و تلویزیون، آزمایشگاه های فیزیک، خطوط تولید در کارخانه ها، آموزش های حرفه ای کاربرد دارد. این جعبه میزان القای مغناطیسی سلف ها را از 10 میکرو هانری تا 111.1 میلی هانری را با دقت 5% می­تواند اندازه بگیرد. حداکثر جریان قابل اعمال بر این جعبه، 10 میلی آمپر در انواع AC , DC می­باشد.از سایر ویژگی های این محصول می­توان به قدرت عملکرد در میزان رطوبت بالا تا 80%  RH و اندازه جیبی و کوچک این جعبه نام برد.

ویژگی های کاربردی جعبه سلف لترون مدل LUTRON LBOX-405 :
بطور کلی ، کاربردهای معمول این جعبه  سلف عمدتا در مقاصد آموزشی و صنعتی می باشد. طراحی جعبه به گونه ای است تا با بکارگیری آن بتوان کلیه مراحل اندازه گیری  انرژی الکتریکی  و الکترومغناطیسی را در سرتا سر  مدار با دقت و صحت بیشتری انجام داد.بخشی از کاربردهای آن به شرح زیر می باشد:
•    انجام امور مربوط به تعمیرات و نگهداری دستگاه های الکتریکی ، الکترونیکی  و الکترومغناطیسی با استفاده از جعبه سلف عملی خواهد بود.
•    اشکالات بوجود آمده در قبل و حین اندازه گیری کمیت های متفاوت را برطرف و نوسانات را کنترل می کند.
•    برای مقاصد آموزشی حرفه ای و کاربردی دستگاه های اندازه گیری بکار می آید.
•    برای صحت کارکرد عملیات خط تولید در کارخانه ها استفاده می شود.
•    در تجهیزات رادیو و تلویزیون  و سیستم های صوتی برای جلوگیری از تداخل امواج فراوان استفاده می شود.
•    در تعیین استاندارد دستگاه ها و ابزارهای مختلف کارآیی دارند.
•    بکار گیری این دستگاه برای طراحی و توسعه پروژه های تحقیق و توسعه بسیار مفید است.
•    و در نهایت اینکه جعبه سلف LUTRON LBOX-405  در آزمایشگاه های فیزیک کاربرد وسیعی دارند.
•    جعبه مقاومت فوق در سایز کوچک ساخته شده و نتایج بکار گیری آن در سنجش ابزارها و دستگاه ها از دقت و راستی آزمایی بالایی برخوردار است.
•    جعبه  سلف فوق اندازه گیری جریانهای القایی با دامنه 10  میکرو هانری تا 111.1 میلی هانری را با رزولوشن بالا در حدود 10 میکرو هانری در هر مرحله بصورت عملی و متفاوت انجام می دهد.
•    اندازه گیری با جعبه سلف در 4 دامنه متفاوت صورت می گیرد.
•    این جعبه مقاومت قابلیت تغییر مقادیر را دارد تا کاربر بتواند براحتی مقادیر مورد نیاز را کم و یا اضافه کند.
•    این جعبه مقاومت دارای ترمینالهایی با نقاط اتصال چند راهه دارد تا قاب آن براحتی بر روی آن جای گیرد.
•    قاب پلاستیکی برای پوشش اجزاء مهم آن ساخته شده و از جنسی است  که استانداردهای بکارگیری و ساخت مواد اولیه ABS در نظر گرفته شده است.

 مشخصات فنی جعبه سلف  لترون مدل LUTRON LBOX-405 :
•    دامنه اندازه گیری آن از 10 میکرو هانری تا 111,1 میلی هانری با بکارگیری 10 میکرو هانری در هر مرحله است.دقت اندازه گیری آن در تمام مراحل 5%+ القاگرها است. دقت اندازه گیری فوق در دمای 5- تا 5+ درجه سانتی گراد تا 23+ و با 1 کیلو هرتز آزمایش شده است.
•    حداکثر میزان اندازه گیری شده جریان تقریبا 10 میلی آمپر AC/DC است.
•    میزان جریان القایی باقیمانده در حدود 0.5 میکرو هانری است.
•    منبع تامین انرژی ندارد.
•    دمای مناسب برای عملکرد مطلوب این دستگاه بین 0 تا 50 درجه سانتی گراد ویا 32 تا 122 درجه فارنهایت می باشد. این دستگاه در رطوبت کمتر ازRH 80%  عملکرد مطلوبی دارد.
•    وزن دستگاه 333 گرم و ابعاد آن 5.5×11.7×14.7 میلی متر است.

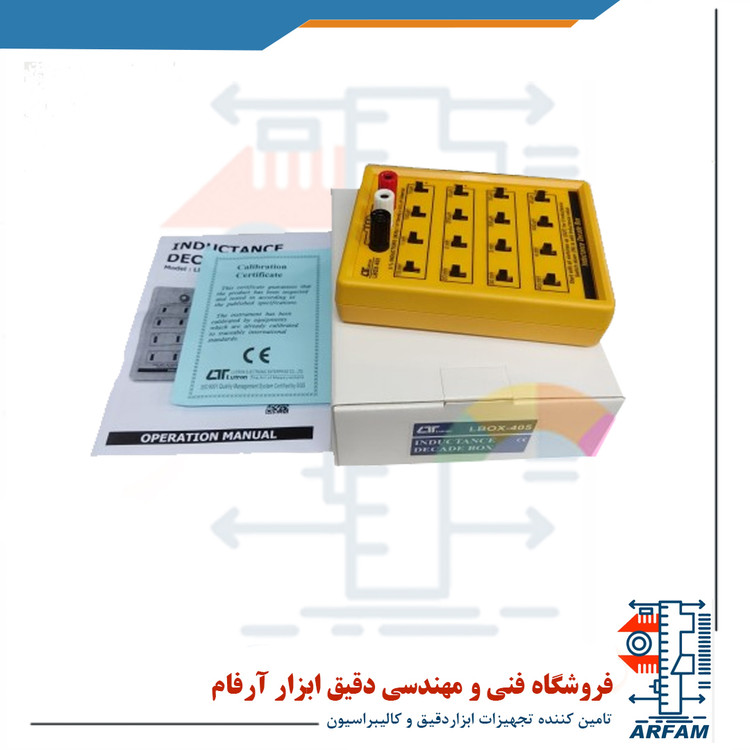

•    یک عدد کتاب راهنمای استفاده از دستگاه بعنوان لوازمات جانبی ارائه شده همراه دستگاه به خریدار عرضه می شود.
•    یک جفت گیره سوسمار TL-03 به عنوان لوازم یدکی اختیاری عرضه شده است.

مراحل بکار گیری جعبه سلف لترون مدل  LUTRON LBOX-405  :
•    در ابتدا تمام کلیدها را بالا برده تا کمترین میزان جریان القایی  را داشته باشید.
•    سپس کلیدها را پایین آورده تا به جریان القایی اضافه شود.
•    ترمینال زمین به تابلو برق تمام  کلیدها وصل شده تا از اتصال آن به سایر تجهیزات جلوگیری کند تا تداخل محیطی در حین اجرای برخی از عملکردهای سلف ایجاد نشود.
