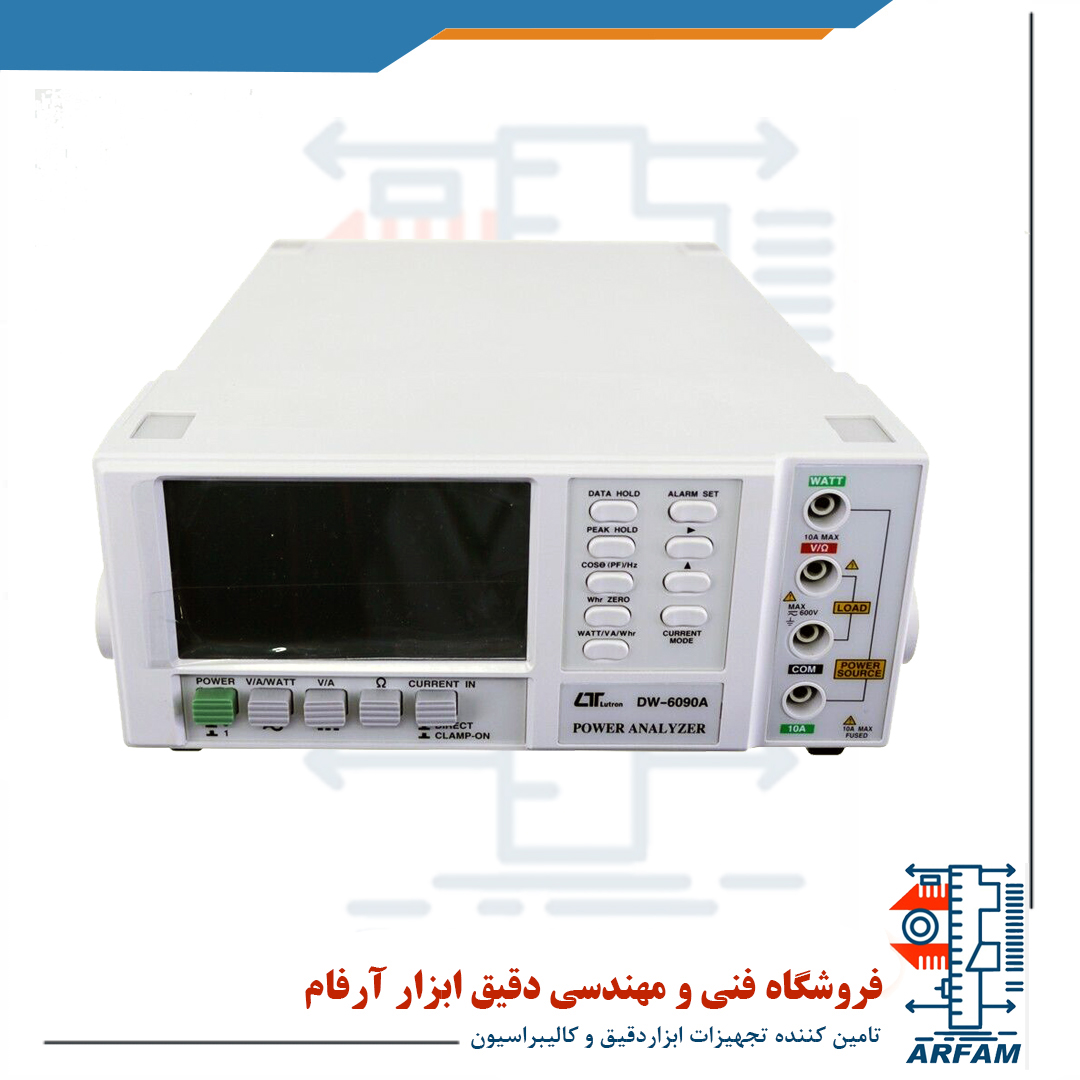

پاورآنالایزر و هارمونیک آنالایزر لوترون LUTRON DW-6090A

پاورآنالایزر و هارمونیک آنالایزر لوترون LUTRON DW-6090

Power Analyzer LUTRON DW-6090

پاور آنالایزر تک فاز TRUE RMS لوترون با قابلیت اتصال به کامپیوتر مدل DW-6090 ساخت کشور تایوان به طور ترکیبی و با ادغام چند کارآیی سنجش اندازه گیری و سنجش میزان توان واقعی، ضریب توان، توان ظاهری ، توان راکتیو، جریان متناوب ، ولتاژ متناوب، تداوم ، مقاومت بر حسب اهم و PF در یک محصول، یکی از محبوب ترین وسایل اندازه گیری در حوزه تجهیزات الکترونیک در کشور شناخته می¬شود. این وسیله می­تواند تا میزان توان را تا میزان 6000 وات ، ولتاژ AC/DC 600 ولت؛ جریان AC/DC تا 10 آمپر ؛ جریان با پراب مخصوص تا 1000 آمپر؛ فرکانس از 10 هرتز الی 1000 هرتز ؛ ضریب توان از 0 الی  1.00PF  ×  0.01PF ؛ مقاومت های الکتریکی تا 20 کیلو¬اهم قابلیت اندازه گیری را دارا هستند.از ویژگی های بارز این محصول می¬توان به طراحی زیبا، وزن سبک، کارآیی با دقت بالا، قابلیت تنظیم زنگ هشدار، قابلیت کارکرد محصول در فضایی تا حداکثر 80% رطوبت تا حداکثر 1 ثانیه اشاره کرد.

مشخصات کلی پاور انالایزر رومیزی True RMS دار لترون مدل LUTRON DW-6090 :

ویژگی های ظاهری محصول یکی از عناصر تاثیر گذار در انتخاب محصولات متناسب با نیازها است. رنگ این محصول توسی بوده و ابعاد آن در اندازه 280 * 90 *  210 میلی متر و در وزن 1.6 کیلوگرم طراحی شده است. که با در نظرگیری طراحی ارگونومیک بر اساس استاندارد CATIII-1000V و ابعاد کوچک آن با درنظر گیری میزان دقت اعمال شده در سنجش ها، استفاده از آن، بیش از پیش آسان می¬نماید.

نمایشگر LCD این محصول در ابعاد 93 * 52 میلی­متر، با در نظرگیری ظاهری زیبا، با رنگ پیش زمینه مناسب و نورپردازی ویژه خروجی ها را با فونتی خوانا و با سایزی مناسب، بر صفحه خود به نمایش می¬گذارد. یکی از دیگر نکات حائز اهمیت در این محصول، وجود خطایاب است. این ویژگی به این صورت عملکرد خود را نشان می¬دهد که در هنگام مواجه با هر گونه نقص، اشکال و خطا در مقدار ورودی های اعمال شده بر دستگاه ، علامت "----" بر روی صفحه نمایشگر نشان داده خواهد شد.

مشخصات فنی و عملکردی پاور انالایزر رومیزی True RMS دار لترون مدل LUTRON DW-6090 :

به طور کلی برند لوترون یکی از محبوب ترین برندهای حوزه تجهیزات الکترونیکی در ایران شناخته می¬شود. این برند با محصولات متنوع خود در این زمره یکی از یکه تازان محسوب می¬گردد. در این بخش به شرح تفضیلی پاور آنالایزر تک فاز TRUE RMS لوترون با قابلیت اتصال به کامپیوتر مدل DW-6090خواهیم پرداخت. این وسیله، همچون سایر محصولات برند لوترون ساخت کشور تایوان است. دما یکی از مهم ترین عواملی است که در حفظ سلامت دستگاه تاثیر گذاری بسیار بالایی دارد. اطلاع داشتن از موارد رسیدگی و نحوه عملکرد هر وسیله امکان بهره بری هر چه بیشتر از محصولات را برای ما فراهم می¬کند. این محصول در بازه دمایی در دمای 0 الی 50 درجه سانتی­گراد یا 32 الی 122 درجه فارنهایت به عملکرد خود می¬پردازد. از زمینه های کاربردی این محصول می­توان به، اندازه گیری و سنجش میزان توان واقعی، ضریب توان، توان ظاهری ، توان راکتیو، جریان متناوب ، ولتاژ متناوب، تداوم ، مقاومت بر حسب اهم و PF اشاره کرد.

اطلاع از میزان ولتاژ اعمال شده به دستگاه یکی از رکن های اصلی است که در هنگام استفاده از محصول از آن باید اطلاع داشت. ولتاژ مورد نیاز این وسیله می¬ تواند بنابر صلاح دید فرد استفاده کننده، توسط 6 باتری 1.5 ولتی مدل  UM-3 یا یک باتری 9 ولتی یا یک تبدیل کننده AC به DC 9 ولتی 500 میلی­آمپر تامین شود.

در این بخش به بررسی تخصصی عملکرد این پاور­متر خواهیم پرداخت. یکی از شاخصه های اَهم در بررسی میزان اندازه گیری توسط هر دستگاه با هر متریک، میزان دقت سنجش است؛ به طوریکه این شاخص در اغلب اوقات یکی از شاخص های تعیین کننده و نهایی کننده انتخابات در نظر گرفته می¬شود.

 این وسیله می¬تواند تا میزان توان را تا میزان 6000 وات با دقت 1.5% تا 5 رقم، ولتاژ AC/DC 600 ولت با دقت 1% تا یک رقم ( به جز مقدار در بازه > 10 با دقت 7 و بین 11 تا 100 ولت تا 5 رقم اندازه گیری خواهد شد.

 جریان AC/DC تا 10 آمپر با دقت 1% و تا حداقل مقدار 1 و حداکثر 5 رقم؛ جریان با پراب مخصوص تا 1000 آمپر؛ فرکانس از 10 هرتز الی 1000 هرتز با دقت 1% تا یک رقم؛ ضریب توان از 0 الی  1.00PF  ×  0.01PF با دقت 1.5% تا 2 رقم؛ مقاومت های الکتریکی تا 20 کیلو­اهم با دقت 1% تا یک رقم قابلیت اندازه گیری را دارا هستند.
