فرکانس متر رومیزی رنج 2.7 گیگا هرتز لوترون LUTRON FC-2700

فرکانس متر رومیزی رنج 2.7 گیگا هرتز لوترون LUTRON FC-2700

Frequency Counter LUTRON FC-2700

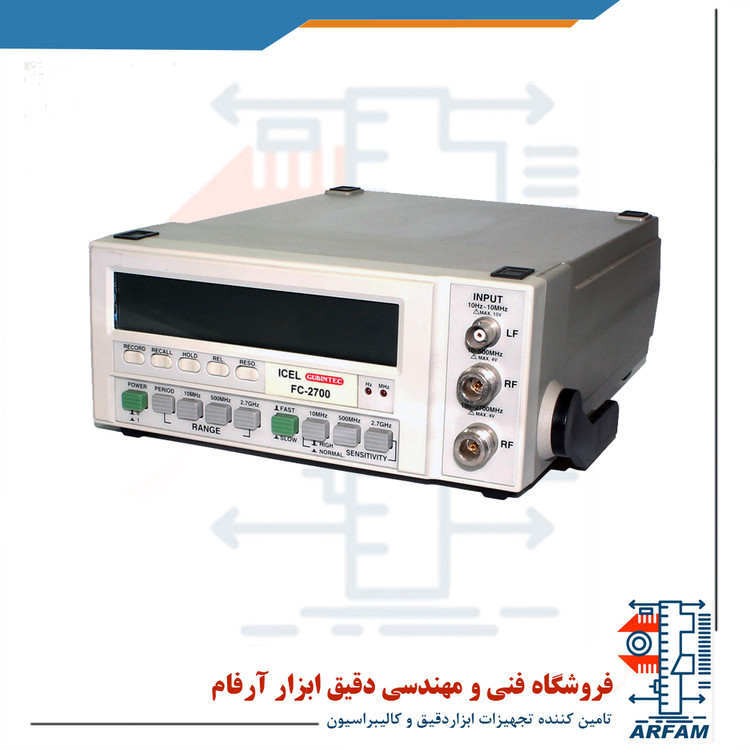

فرکانس متر دیجیتالی رومیزی لوترون مدل FC-2700 ساخت کشور تایوان ، یکی از محبوب ترین وسایل اندازه گیری در حوزه تجهیزات الکترونیک در کشور شناخته می­شود. این وسیله می­تواند تا میزان فرکانس را در 3 طیف وسیع از مقدار 10 هرتز تا 10 مگا­هرتز؛ 5 مگا­هرتز الی 120 مگا­هرتز و 500 مگا­هرتز الی 2700 مگا­هرتز ( نهایتا 2800 مگا­هرتز) را با حداقل دقت 2 ppm  + / - تا یک رقم و رزولوشن 0.1 هرتز اندازه­گیری نماید. از ویژگی های بارز این محصول می­توان به طراحی زیبا، کارآیی با دقت بالا، قابلیت تثبیت اطلاعات به واسطه Data Hold ، اتصال به کامپیوتر توسط کابل مخصوص USB، ثبت مقدار حداقل و حداکثر در مقادیر اندازه­گیری شده، قابلیت خاموشی خودکار دستگاه جهت ذخیره نیرو و جلوگیری از هدردهی آن، قابلیت کارکرد محصول در فضایی تا حداکثر 80% رطوبت و قدرت پاسخ دهی را با حداقل مقدار 0.5 و حداکثر زمان 11 ثانیه اشاره کرد.

مشخصات فنی  فرکانس متر رومیزی رنج 2.7 گیگا هرتز لوترون مدل LUTRON FC-2700 :

امروزه برند لوترون یکی از محبوب ترین برندهای حوزه تجهیزات الکترونیکی در ایران شناخته می­شود. این برند با محصولات متنوع خود در این زمره یکی از یکه تازان محسوب می­گردد. در این بخش به شرح فرکانس متر دیجیتالی رومیزی لوترون مدل FC-2700 خواهیم پرداخت. این وسیله، همچون سایر محصولات برند لوترون ساخت کشور تایوان است. دما یکی از مهم ترین عواملی است که در حفظ سلامت دستگاه تاثیر گذاری بسیار بالایی دارد. اطلاع داشتن از موارد رسیدگی و نحوه عملکرد هر وسیله امکان بهره بری هر چه بیشتر از محصولات را برای ما فراهم می­کند. این محصول در بازه دمایی در دمای 0 الی 50 درجه سانتی­گراد یا 32 الی 122 درجه فارنهایت به عملکرد خود می­پردازد. از زمینه های کاربردی این محصول می­توان به، اندازه گیری و سنجش میزان فرکانس در 3 طیف وسیع از مقدار 10 هرتز تا 10 مگا­هرتز؛ 5 مگا­هرتز الی 120 مگا­هرتز و 50 مگا­هرتز الی 2700 مگا­هرتز ( نهایتا 2800 مگا­هرتز) را با حداقل دقت 2 ppm  + / - تا یک رقم و رزولوشن 0.1 هرتز اشاره نمود.

اطلاع از میزان ولتاژ اعمال شده به دستگاه یکی از رکن های اصلی است که در هنگام استفاده از محصول از آن باید اطلاع داشت. ولتاژ مورد نیاز این وسیله توسط 6 عدد باتری 1.5 ولتی مدل AA(UM-3) یا یک آداپتور تبدیل جریان AC  به DC 9 ولتی تامین می­گردد. حداقل جریان مورد نیاز برای فرکانس های قرار گرفته در بازه 500 الی 2700 مگا­هرتز در ولتاژ های DC 105 میلی­آمپر و برای سایر فرکانس ها 45 میلی­آمپر است.

در این بخش به بررسی تخصصی عملکرد این فرکانس متر خواهیم پرداخت. یکی از شاخصه های اَهم در بررسی میزان اندازه گیری توسط هر دستگاه با هر متریک، میزان دقت سنجش است؛ به طوریکه این شاخص در اغلب اوقات یکی از شاخص های تعیین کننده و نهایی کننده انتخابات در نظر گرفته می­شود.

 این وسیله می­تواند تا به واسطه 3 ترمینال ورودی برای فرکانس های موجود در بازه 1هرتز الی 10 مگا­هرتز را در حالت سریع FAST با رزولوشن 10 در زمان 0.5 ثانیه، در حالت SLOW با رزولوشن 1 هرتز در مدت زمان 1.25 ثانیه، در حالت SLOW  با رزولوشن 0.2 هرتز در 6 ثانیه و با رزولوشن 0.1 هرتز در 11 ثانیه بسنجد.

 فرکانس های موجود در بازه 500 مگا­هرتز را در حالت سریع FAST با رزولوشن 100 در زمان 0.75 ثانیه، در حالت SLOW با رزولوشن 10 هرتز در مدت زمان 6 ثانیه، در حالت SLOW  با رزولوشن 20هرتز در 5 ثانیه و با رزولوشن 50 هرتز در 1.5 ثانیه قابل اندازه گیری هستند.

فرکانس های قرار گرفته در بازه 2700 مگا­هرتز را در حالت سریع FAST با رزولوشن 1000 در زمان 0.5 ثانیه، در حالت SLOW با رزولوشن 100 هرتز در مدت زمان 2.75 ثانیه، در حالت SLOW  با رزولوشن 200 هرتز در 1.5 ثانیه و با رزولوشن 500 هرتز در 0.75 ثانیه قابل اندازه گیری هستند.
