دستهبندی: اندازه گیری
گستره اندازه:از 1 اهم تا ۱۰ مگااهم
دارای دقت اندازه گیری:0.01 %
ساخت کشور:General Radio USA

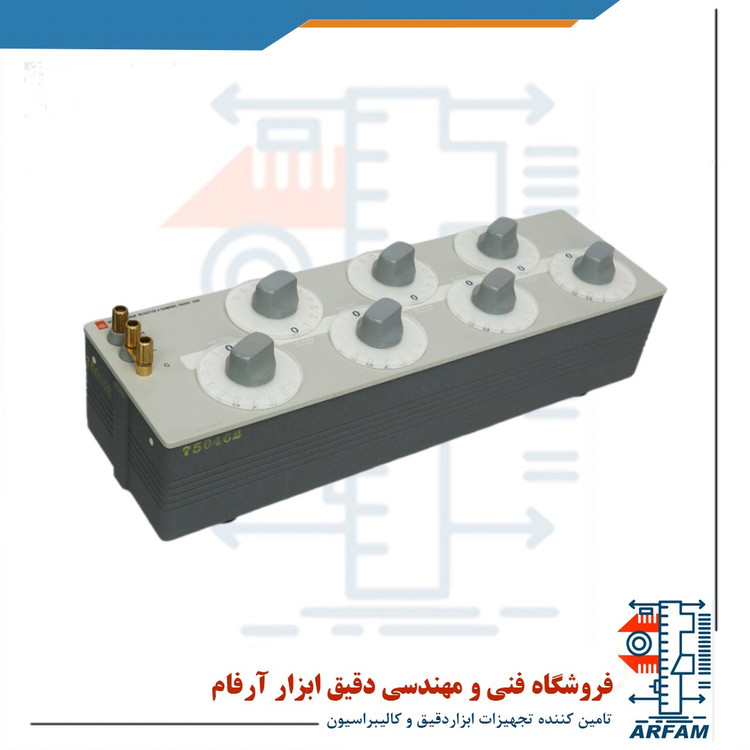

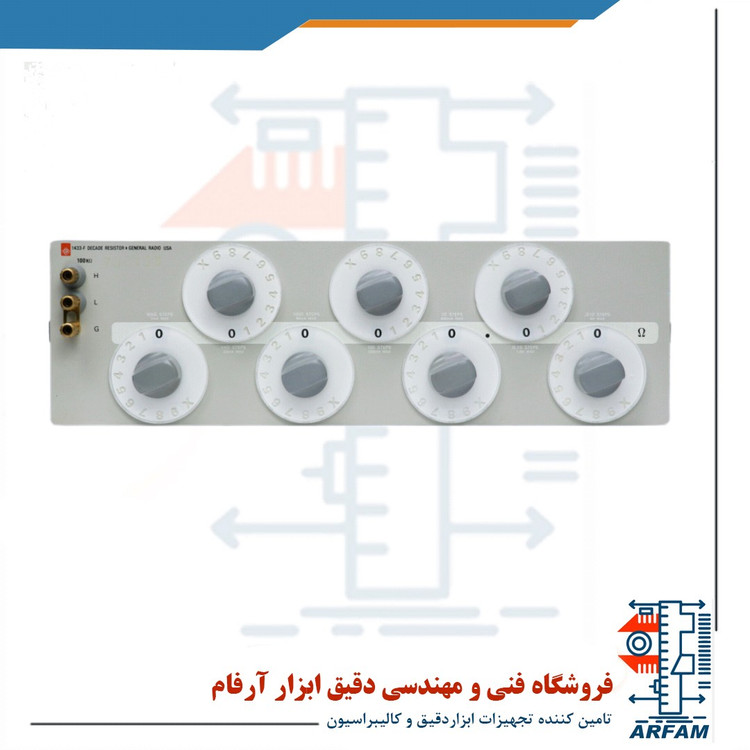

جعبه مقاومت دقیق آزمایشگاهی ساخت آمریکا مدل General Radio 1433H - کارکرده
Used General Radio 1433H Series Decade Resistor
برند:General Radio
مشخصات
گستره اندازه
از 1 اهم تا ۱۰ مگااهم
دارای دقت اندازه گیری
0.01 %
ساخت کشور
General Radio USA
توضیحات
جعبه مقاومت دقیق آزمایشگاهی ساخت آمریکا مدل General Radio 1433H - کارکرده
Used General Radio 1433H Series Decade Resistor
جعبه مقاومتهای مدل 1433 عمدتاً برای کاربردهای اندازهگیری دقیق در نظر گرفته شدهاند، جایی که دقت عالی، پایداری و مقاومت صفر آنها مهم است. این جعبه مقاومت ها استانداردهای مقاومت مناسبی برای بررسی دقت دستگاه های اندازه گیری مقاومت هستند و به عنوان اجزاء در پل های امپدانس dc و فرکانس صوتی استفاده می شوند. بسیاری از مدل ها را می توان در محدوده فرکانس رادیویی استفاده کرد.
IET به تولید مقاومت های دهه سری 1433 با همان مشخصات دقیق GenRad ادامه می دهد.
زمان زیادی ست که (0510 Decade-Resistance Units) برای کاربردهایی که به عنوان اجزایی که باید در تجهیزات آزمایشی، تجهیزات آزمایش تولید یا ابزارهای تجاری ساخته شوند، در دسترس هستند.
جعبه مقاومت 1433 مجموعه ای از واحدهای مقاومت دهه 0510 در یک جعبه است. محافظ مکانیکی و الکتریکی واحدها و کنتاکت سوئیچ ها توسط محفظه و پنل آلومینیومی جذاب ارائه می شود. المان های مقاومتی هیچ اتصال الکتریکی به جعبه و پنل ندارند که برای آن ترمینال محافظ جداگانه ای در نظر گرفته شده است.
هر واحد 0510 Decade-Resistance در یک محافظ آلومینیومی محصور شده است و یک دستگیره و صفحه صفحه فلزی اچ شده عرضه می شود. هر دهه دارای ده مقاومت در سری است. کنتاکتها در دهههای کمارزش دارای روکش نقرهای برای اطمینان از پایداری مقاومت هستند، و همه دههها دارای یک کنتاکت آلیاژ نقره در تنظیم صفر هستند تا مقاومت صفر پایین و ثابتی داشته باشند. مقاومت های مورد استفاده در ساخت و ساز اثرات راکتانس باقیمانده را به حداقل می رساند.
1433 DECADE RESISTOR BASIC SPECIFICATIONS:
(See datasheet for full specifications)
|
Resistance per step |
Total decade resistance |
Max current(per decade) |
Max voltage(per step) |
Max power(W/step) |
Stability (±ppm/yr) |
Long-term stability (±ppm/3 yrs) |
Temperature coefficient (±ppm/°C) |
Resistor Type |
| 1 mΩ | 10 mΩ |
8 A |
5 mV |
0.04 |
50 |
75 |
50 |
Resistance wire |
| 10 mΩ | 100 mΩ |
4 A |
40 mV |
0.16 |
50 |
75 |
20 |
|
| 100 mΩ | 1 Ω |
1.6 A |
0.16 V |
0.25 |
50 |
75 |
20 |
|
| 1 Ω | 10 Ω |
0.8 A |
0.8 V |
0.6 |
20 |
25 |
20 |
Wirewound, non-inductive |
| 10 Ω | 100 Ω |
0.25 A |
2.5 V |
0.6 |
20 |
25 |
15 |
|
| 100 Ω | 1 kΩ |
80 mA |
8 V |
0.6 |
20 |
25 |
5 |
|
| 1 kΩ | 10 kΩ |
23 mA |
23 V |
0.5 |
20 |
25 |
5 |
|
| 10 kΩ | 100 kΩ |
7 mA |
70 V |
0.5 |
20 |
25 |
5 |
|
| 100 kΩ | 1 MΩ |
2.3 mA* |
230 V* |
0.5* |
20 |
25 |
5 |
|
| 1 MΩ | 10 MΩ |
0.7 mA* |
700 V* |
0.5* |
20 |
25 |
5 |
|
| 10 MΩ | 100 MΩ |
0.1 mA* |
1000 V* |
0.1* |
50 |
100 |
10 |
Metal oxide film |
*Subject to maximum of 2000 V to case.
Accuracy (the difference between resistance setting and the value at “zero setting”) at 23°C; traceable to SI:
≤1 MΩ steps: ±(0.01% + 2 mΩ) 10 MΩ steps: ±0.03%
Zero Resistance:
≤1 MΩ decades: <1 mΩ per decade at dc 10 MΩ decade: ≈3 mΩ at dc
MODELS
| Catalog Number | Letter | Old Part Numer | Total Ohms | Ohms per Step | No of Dials | 1432 Replacement | 1434 Replacement |
| 1433-01 | - | - | 1.11 | 0.001 | 3 | - | - |
| 1433-00 | 1433-U | 1433-9700 | 111.1 | 0.01 | 4 | 1432-9721 (U) | - |
| 1433-02 | 1433-K | 1433-9702 | 1,111 | 0.1 | 4 | 1432-9711 (K) | - |
| 1433-04 | 1433-J | 1433-9704 | 11,110 | 1 | 4 | 1432-9710 (J) | - |
| 1433-06 | 1433-L | 1433-9706 | 111,100 | 10 | 4 | 1432-9712 (L) | - |
| 1433-08 | 1433-Q | 1433-9708 | 1,111,000 | 100 | 4 | 1432-9717 (Q) | - |
| 1433-09 | - | - | 11,110,000 | 1000 | 4 | - | - |
| 1433-09A | - | - | 111,100,000 | 10000 | 4 | - | - |
| 1433-10A | - | - | 111.11 | 0.001 | 5 | - | - |
| 1433-10 | 1433-T | 1433-9710 | 1,111.1 | 0.01 | 5 | 1432-9720 (T) | - |
| 1433-12 | 1433-N | 1433-9712 | 11,111 | 0.1 | 5 | 1432-9714 (N) | 1434-9714 (N) |
| 1433-14 | 1433-M | 1433-9714 | 111,110 | 1 | 5 | 1432-9713 (M) | 1434-9713 (M) |
| 1433-16 | 1433-P | 1433-9716 | 1,111,100 | 10 | 5 | 1432-9716 (P) | 1434-9716 (P) |
| 1433-18 | 1433-Y | 1433-9718 | 11,111,000 | 100 | 5 | 1432-9725 (Y) | - |
| 1433-18A | - | - | 111,110,000 | 1000 | 5 | - | - |
| 1433-19 | - | - | 1,111.11 | 0.001 | 6 | - | - |
| 1433-20 | 1433-W | 1433-9720 | 11,111.1 | 0.01 | 6 | 1432-9724 (W) | - |
| 1433-22 | 1433-X | 1433-9722 | 111,111 | 0.1 | 6 | 1432-9726 (X) | 1434-9724 (X) |
| 1433-24 | 1433-B | 1433-9724 | 1,111,110 | 1 | 6 | 1432-9702 (B) | 1434-9702 (B)/(QC) |
| 1433-26 | 1433-Z | 1433-9726 | 11,111,100 | 10 | 6 | 1432-9723 (W) | - |
| 1433-27 | - | - | 111,111,000 | 100 | 6 | - | - |
| 1433-28 | - | - | 11,111.11 | 0.001 | 7 | - | - |
| 1433-29 | 1433-F | 1433-9729 | 111,111.1 | 0.01 | 7 | - | - |
| 1433-31 | 1433-G | 1433-9731 | 1,111,111 | 0.1 | 7 | - | 1434-9707 (G) |
| 1433-33 | 1433-H | 1433-9733 | 11,111,110 | 1 | 7 | - | - |
| 1433-34 | - | - | 111,111,100 | 10 | 7 | - | - |
| 1433-35 | - | - | 111,111.11 | 0.001 | 8 | - | - |
| 1433-36 | - | - | 1,111,111.1 | 0.01 | 8 | - | - |
| 1433-37 | - | - | 11,111,111 | 0.1 | 8 | - | - |
| 1433-38 | - | - | 111,111,110 | 1 | 8 | - | - |
| 1433-39 | - | - | 1,111,111.11 | 0.001 | 9 | - | - |
| 1433-39A | - | - | 11,111,111.1 | 0.01 | 9 | - | - |
| 1433-39B | - | - | 111,111,111 | 0.1 | 9 | - | - |
| 1433-40A | - | - | 11,111,111.11 | 0.001 | 10 | - | - |
| 1433-40 | - | - | 111,111,111.1 | 0.01 | 10 | - | - |
| 1433-41 | - | - | 111,111,111.11 | 0.001 | 11 | - | - |
نقد و بررسی
*** جهت خرید محصول قبل از خرید لطفا با کارشناسان ما تماس حاصل نمائید تا از قیمت و موجودی کالا اطمینان حاصل نمائید ***
